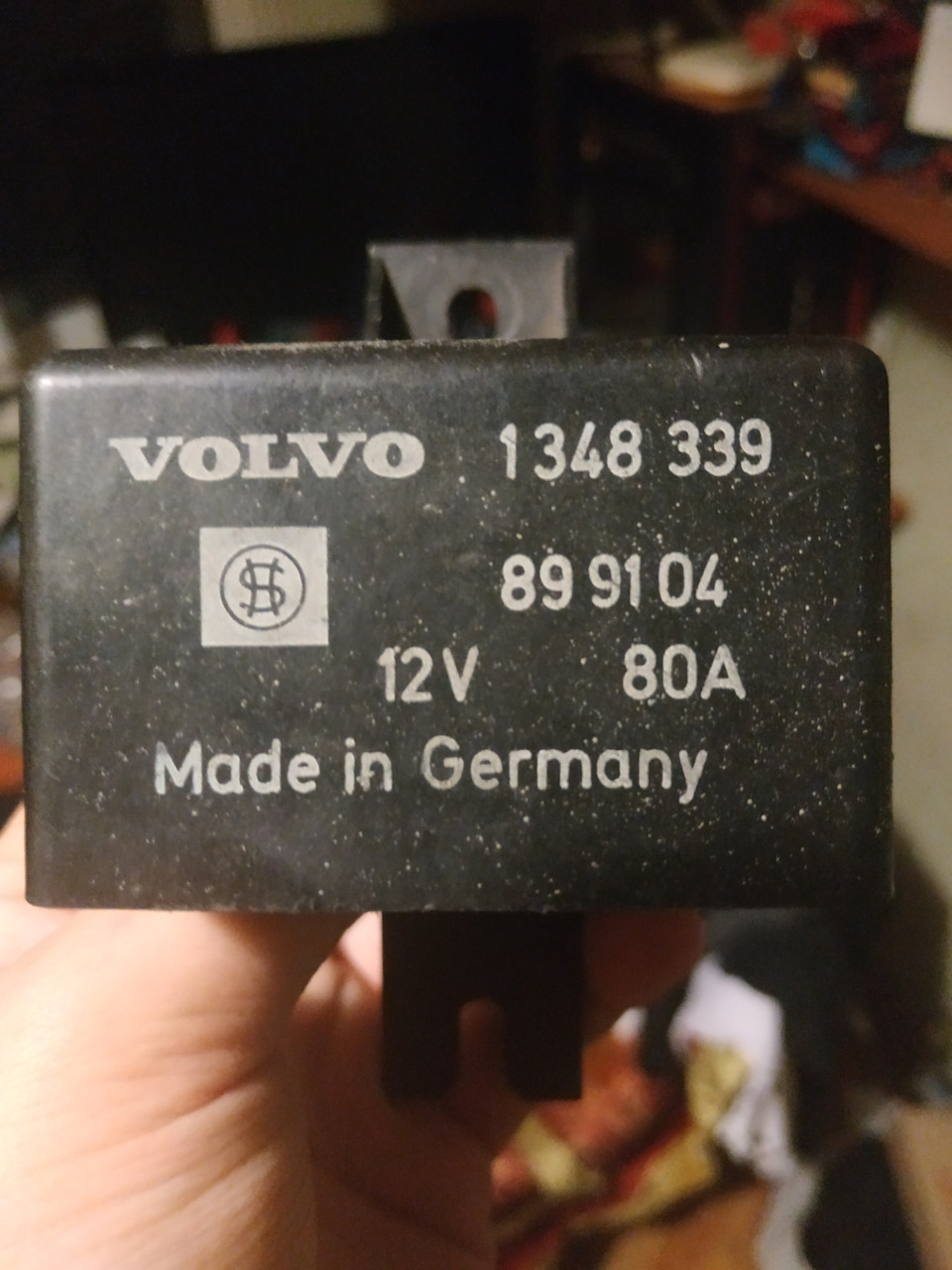

Запчастини на фото:899104
Загалом на моєму дизеляку вже давно не працює рідне реле свічок, ія думаю не тільки на моєму.
Хоч і з точки зору, реле на ті роки дуже просте, побудоване накомпараторі і транзисторах, за допомогою резистора (датчикатемператури) компаратору задавався час на відкриття транзистора, яке керувало обмоткою реле, але на превеликий жаль через потужністьсамої котушки реле, зазвичай і гинуть транзистори компаратор, справа в тому що котушка при розмиканні контактів має дуже великусамо-індукцію, щоб ви розуміли, ефект як у зварювання коли тримаєшдугу)
Коротко і ясно, саме самоіндукція гробить реле, на жаль ремонтданого реле не варто цього, жити буде не довго, тим більше з якістюзапчастин (якщо їх вдасться знайти) Багато виводять кнопки і гріютьсвічки 5-10 секунд, так, це звичайно теж має право на життя, алечесно кажучи мені це не дуже подобається, тим більше що місць длятаких кнопок не багато, допустимо в моєму випадку, замість кнопкина реле розжарення, я міг би поставити кнопку підігріву скла, абоще щось)
Можна купити оригінальне реле, або аналог Фебі, або ж з іншогоавто, але не всі реле розжарювання зможуть витримати наш двигун, адже цілих 6 свічок розжарювання братимуть приблизно 60 -65 ампер, і контакти реле швидко підгорять, або не витримають навантаження) Аоригінальне реле теж не буде довго жити) Мій варіант це створеннянового реле з використанням китайських реле таймера.
Суть така що я буду використовувати це ж реле, але без плати, куплюмодуль реле таймер, звичайне 5-ти контактне реле, і зроблю схему які у заводського, тобто при включенні запалення свічки будуть грітив залежності від зазначеного резистором часу, 0-10 секунд, післяприпустимо 5 секунд, таймер відключати свічки, а також зберегтисяфункція розвантаження акумулятора, тобто *при положенні стартер*свічки будуть відключатися.
<
Але є один мінус, на жаль ми втратимо автоматичне регулюваннятаймера, припустимо взимку свічки гріють 10 секунд, а влітку 3, доведеться або вручну крутити резистор, або взимку включати по 2рази запалення, щоб свічки грілися по 4-5 секунд)
Зараз замовив деталі з Китаю і чекатиму на їх прибуття, за цейчас намалюю зрозумілу схему для розуміння, пізніше спеціально длялюдей які не сильні в електроніці, але мають паяльник, запишу відеозі зрозумілим описом та функціональністю даної схеми.

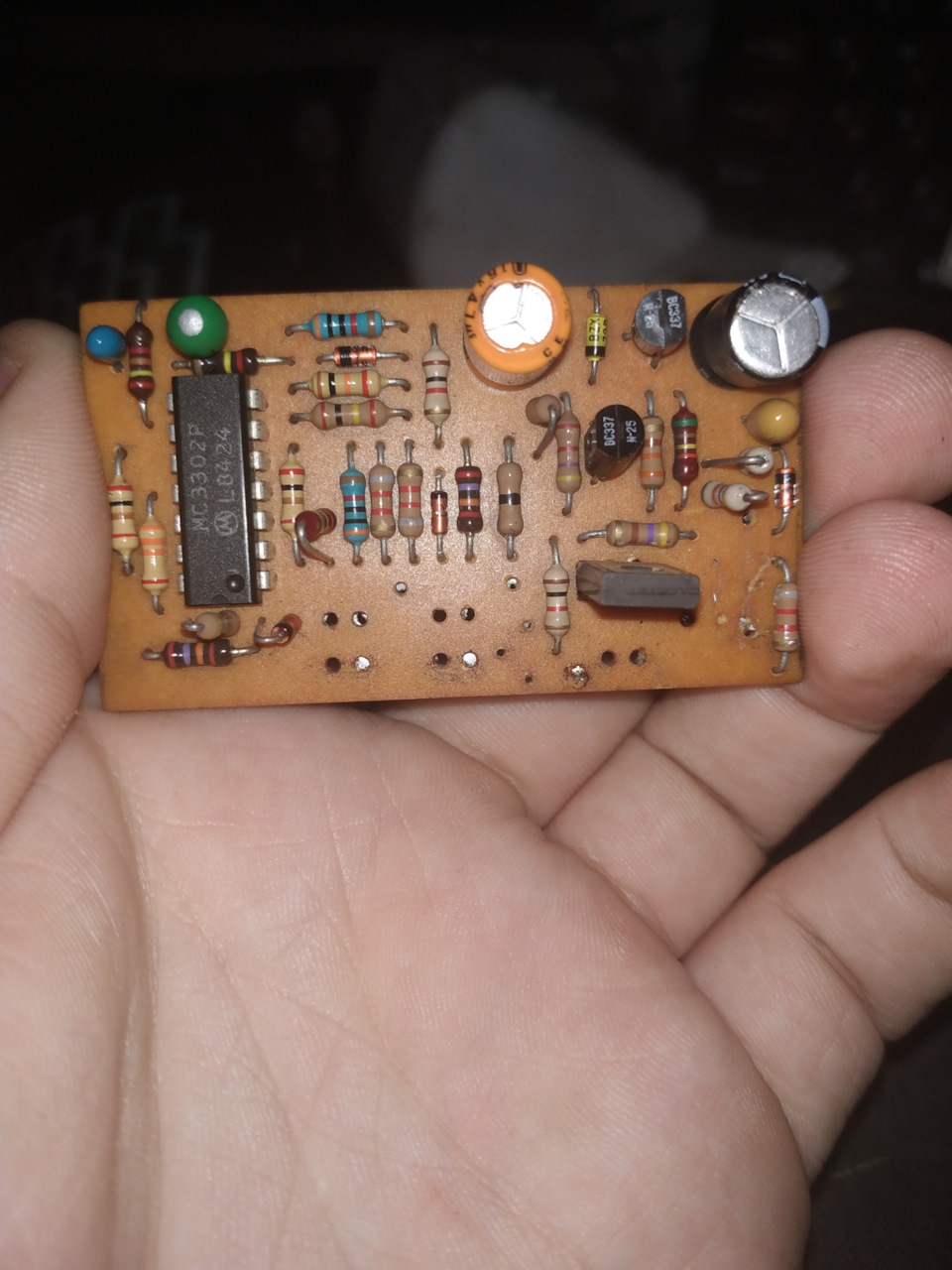

Якщо ось сама обмотка реле та плата яка рипнулася

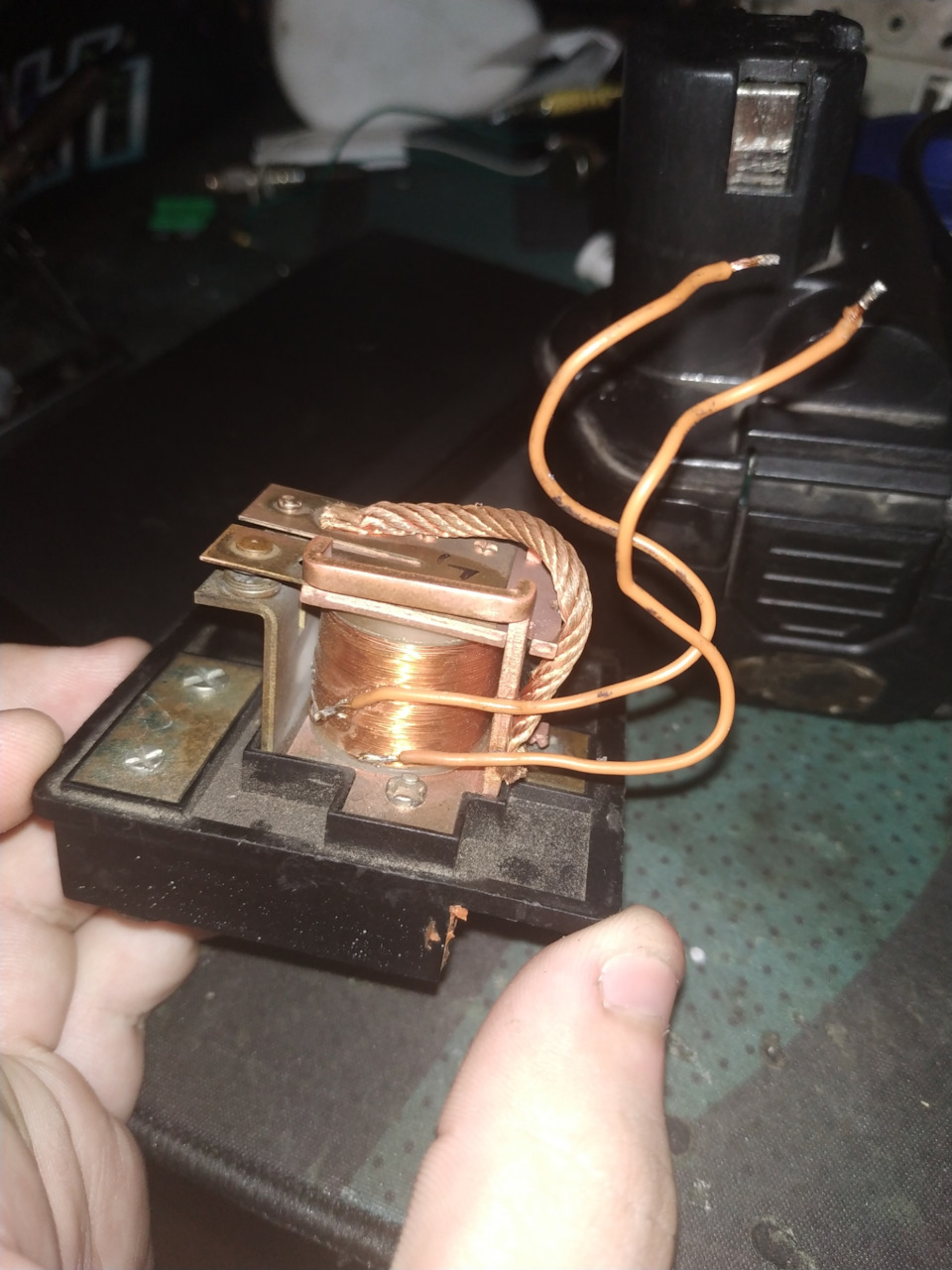

Залишаємо тільки котушку.
Якщо хто робитиме таку ж схему, можете замовити реле таймер з Китаю.Підвести підсумки.
/>
Плюси:
Не потрібно виводити кнопку в салон.
Не забудеш вимкнути свічки.
Надійна схема.
Не потрібно купувати датчик температури в ГБЦ.
Мінус:
Потрібен паяльник.
Чекати деталі з АліЕкспрес.
/>
Трата часу.
Відразу вибачусь якщо я десь щось не правильно написав або пояснив, я тільки любитель в радіоелектроніці)
Усім добра і менше колгоспу🤗🤗🤗
Чекаємо запис з робочою схемою та тестом реле
< /Запчастини на фото:BC331
Коментарі14
У моєму випадку реле згоріло саме в силовій частині. Контактні майданчики були розплавлені
Я так давно зробив. 200 амперне китайське реле і плата таймера, теж з алі. Все працює чудово ... Правда в реле 200 амперами і не пахне, розібрав сфоткав і довів китайцям що 200а в ньому немає! Китаєць скинув пів ціни.
Це так) 200 китайських ампер) уміня слава богу силова частина реле ціла, а ось плата немає) чекаю, скоро плата приїде і зроблю реле)
а що заважає видалити рідне реле з цієї збірки і підключити зовнішнє але потужніше ?дизлайк за непрактичний колгосп)
Заважає кнопка)
Змінять коштує потужний 200 амперний пускач, але саме кнопка для мене здається колгоспом, стоятиме коробочка від рідного реле і там буде плата з Китаю) і п'ятиконтактне реле, і все) не потрібна жодна кнопка, робота буде як у заводського)) ))
яка кнопка капа плата яка 5 контактне реле ? ? навіщо весь це колгосп ? рідну реле свічок розбери видали з неї саме реле і зовні підключи іншу не на 80а а на 100а
Ти розумієш що котушка реле то ціла? Плата згоріла яка управляє ним
Почитай ще раз що я написав у записі, котушка реле ціла, але ось плата управління на компараторі і транзисторах померла, тобто за схемою реле ти подаєш харчування від запалення, а воно мовчить, так як помер компараторе, там по даташиту їх 4 , і один ...
Добрий день. КР1006ВІ1 (і її аналоги) вам на допомогу і всього 15р.свічки до температури ~ 40 c* включаються завжди і в режимі стартера, а контрольна лампа працює за спрощеним алгоритмом і вимикається раніше свічок. Алгоритм роботи стандартний і вико...
Дякую, але вже пізно) прийшли запчастини і збиратиму своє реле)
А що заважає видалити реле взагалі і поставити окремі мосфети на кожну свічку?
а те, що мосфети може застосувати кілька людей а реле трохи більше
Розподілений струм це вже максимум 10 А на 1 свічку + можливість виміру опору свічки та споживаного струму - діагностика
