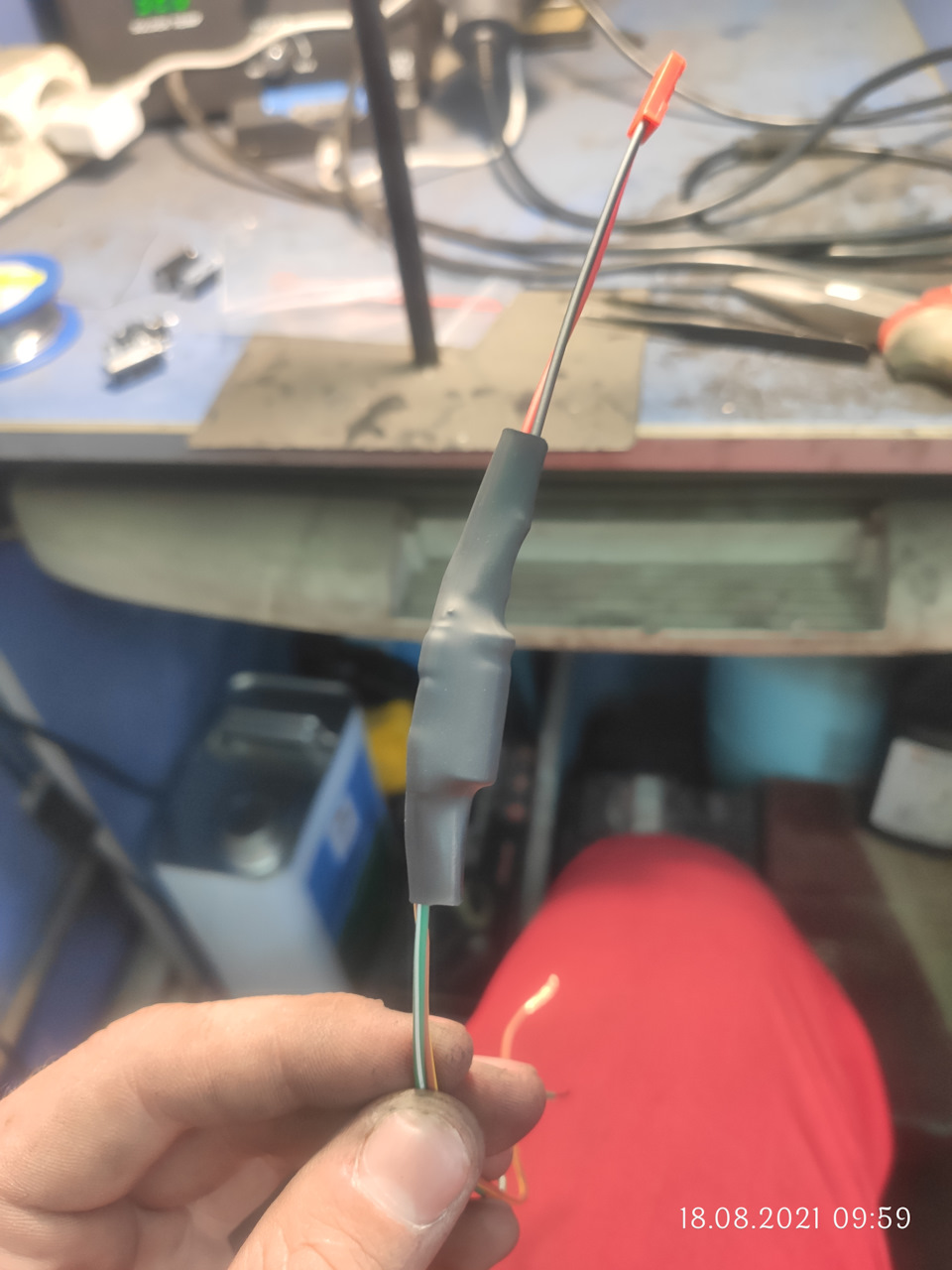

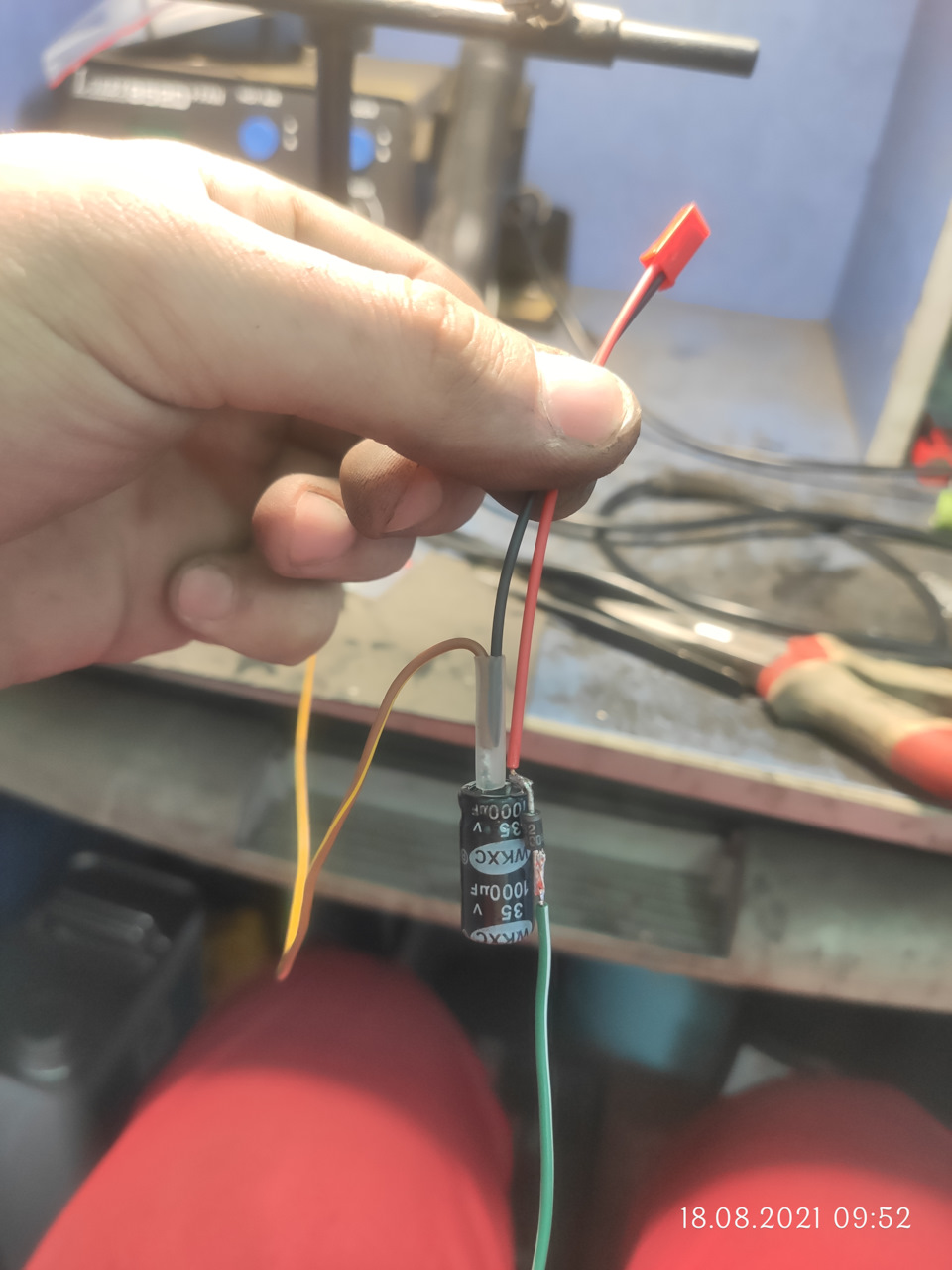

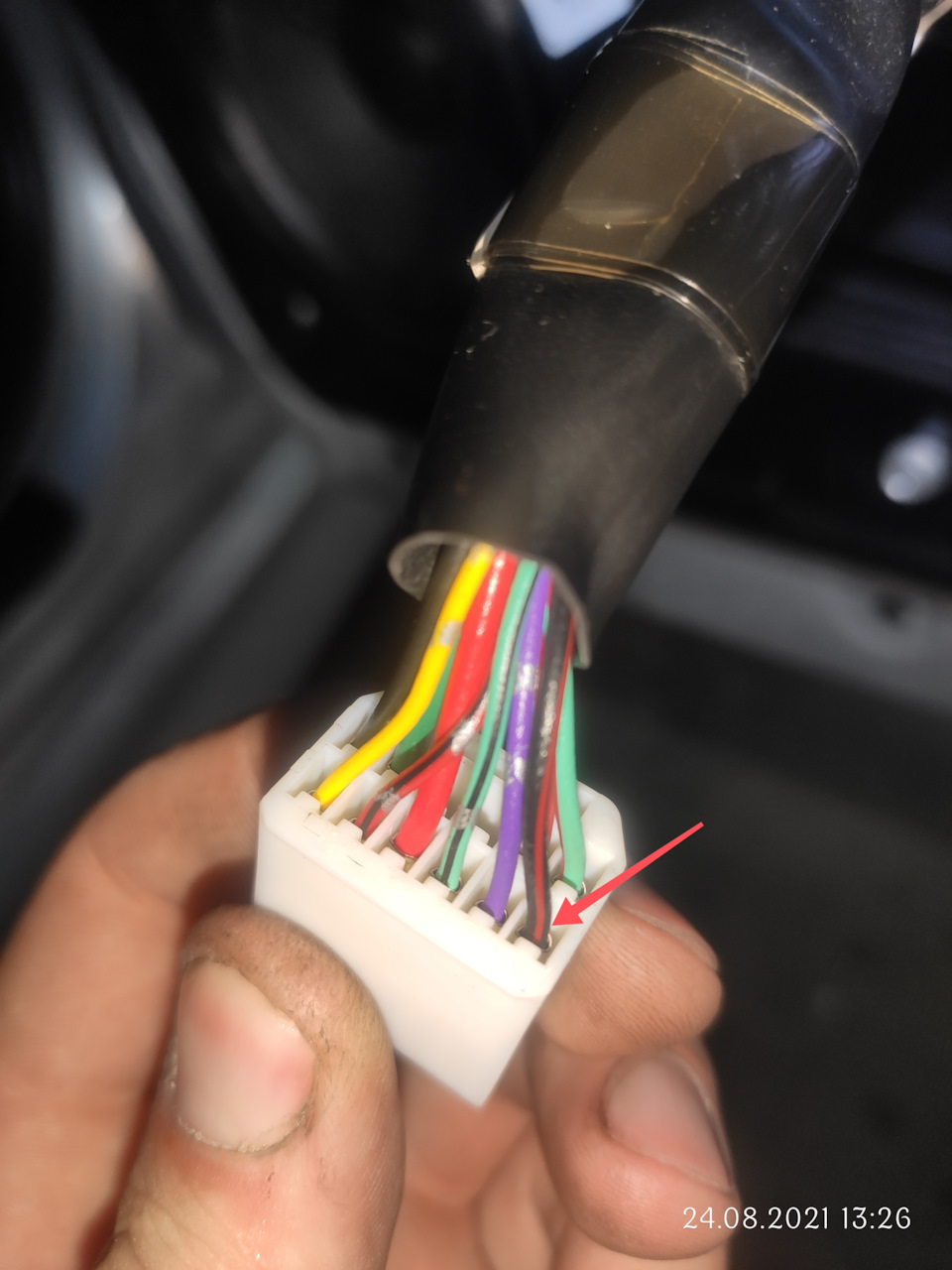

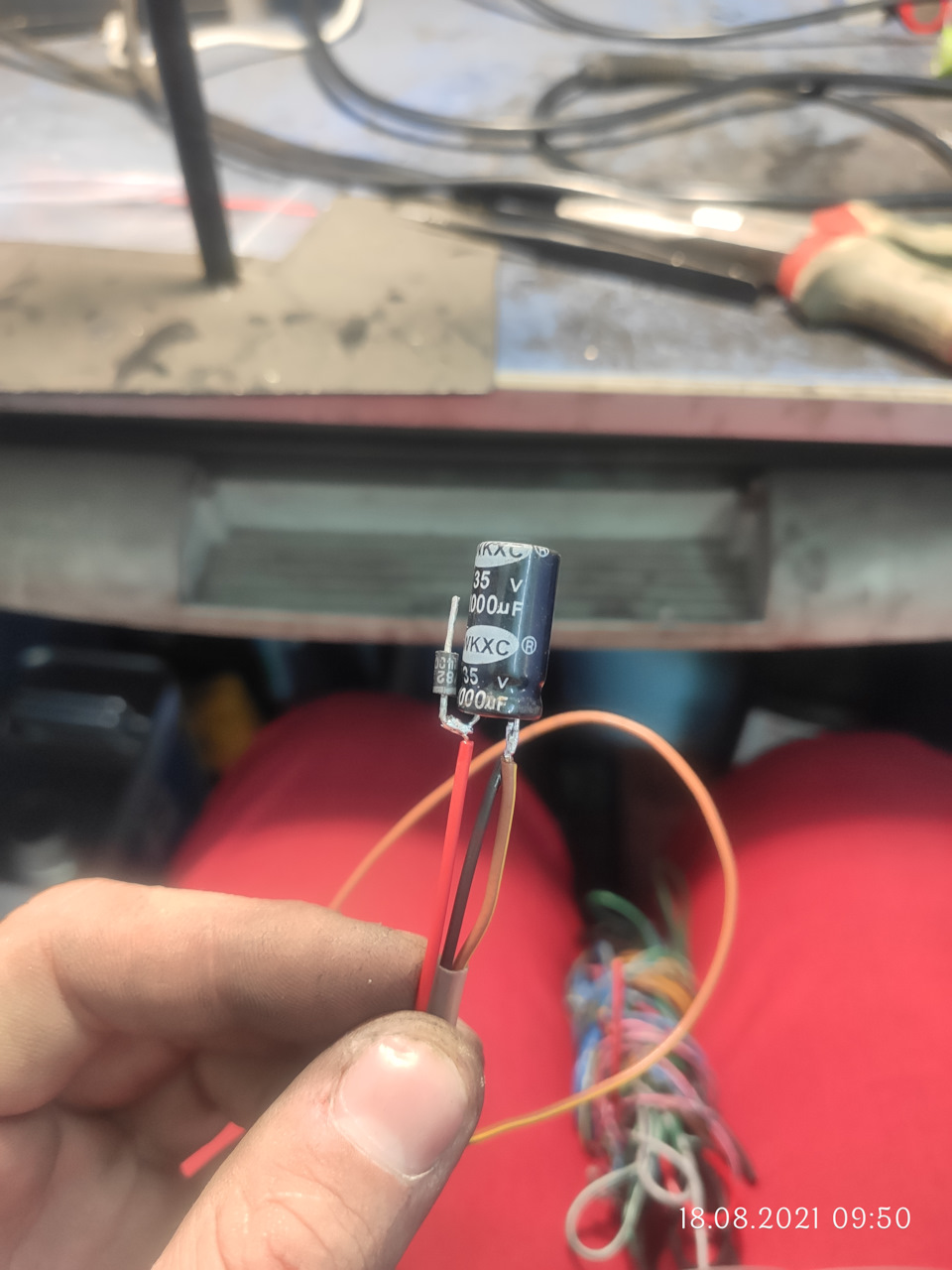

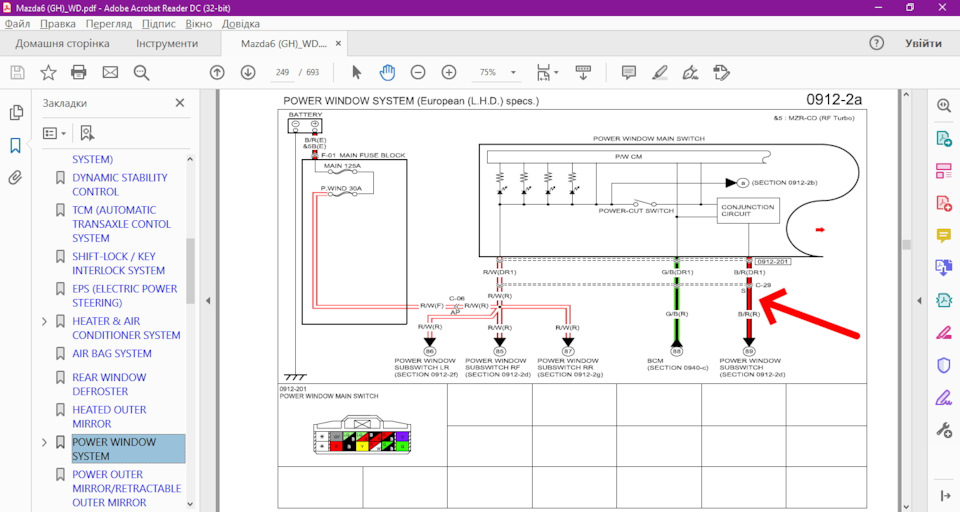

Посидів трохи в німецьких преміальних тазиках, зайшло меніпідсвічування внутрішніх ручок і ніш у картах дверей. Захотів ісобі таке заколгозити, хоча бувши ручки . Пішов дивитися щопропонують китайці, знайшов і замовив ось такі лампочки з різьбовимкріпленням на 6мм.Потом стало питання як і куди їх підключити? привідкритті дверей, а коли двері зачинені, він гасне, тоді який сенсу цьому підсвічуванні подумав я? ! у вигляді ШИМ сигналів і цейваріант відпав.Потом на дверях водиля я знайшов сигнал від АСС і 15клеми, думав до них підключитися, але як виявилося ці клеми єтільки на водійських дверях а на інших їх немає.Хоч на схемі іні єале схема Як виявилася від дорестайлу і на рестайлі немає циххарчів ... Але вивчивши уважно схему, знайшов один цікавий проводокякий розходитися на всі двері і на ньому з'являється при включеннізапалення опорне напруга, якого в повній мірі вистачає дляхарчування діодів. Цей сигнал типу вейкапу для блоків і він даєкоманду на роботу склопідйомників, так само його можна знятикнопкою відключення склопідйомників яка на блоці водійських дверей.Далі прийшла думка зробити так щоб при відключенні запаленняпідсвічування відразу не гасло і хоч якийсь час залишалося горіти.Вирішення цієї задачі виявилося дуже простим, це конденсатор на1000мФ 25-35в, і діод для того щоб накопичений заряд кондером неповертався в мережу авто а тільки живив діод підсвічування. Такасхема зробила затримку 10-15 секунд після відключення живлення таплавне згасання світлодіода.
Так само прикупив роз'єми тато-мама для того, щоб потім можна булолегко зняти карту.
З монтажем самих світлодіодів проблем не виникло, хіба що напередніх картах довелося підпиляти трохи саму карту, оскільки самдіод оперся в неї. Ну і зробити отвір, щоб зайшла норманозаглушка.
На задніх картах таких проблем не виникло.
Процес…
Роботою дуже задоволений. Світло дуже приємне, нічого не сліпить аголовне все акуратно і функціонально. Також підсвічування можнавідключити кнопкою на блоці склопідйомників.
Усім удачі
