Привіт!
Отже, продовжуємо…

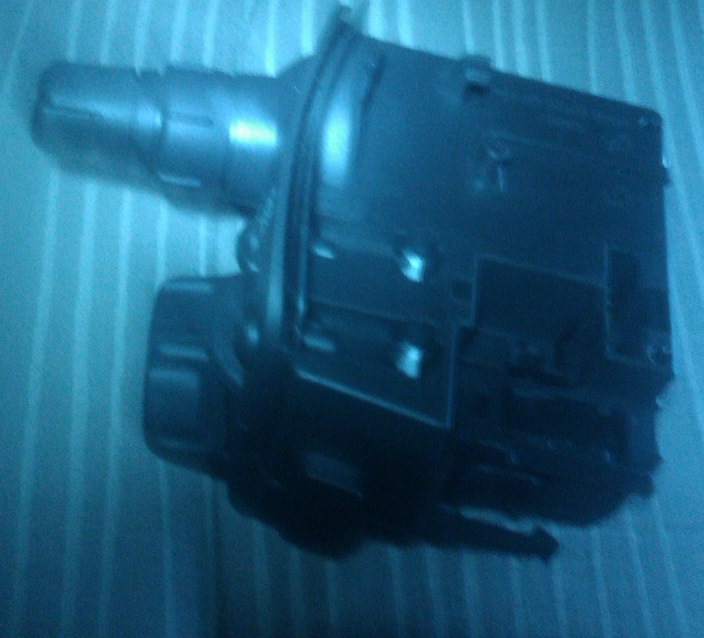

Забув сказати, для того щоб витягнути перемикач з кермової колонки, потрібно відсунути дві засувки — зверху і знизу, причому однаповинна бути затиснута а друга віджата)))))
>

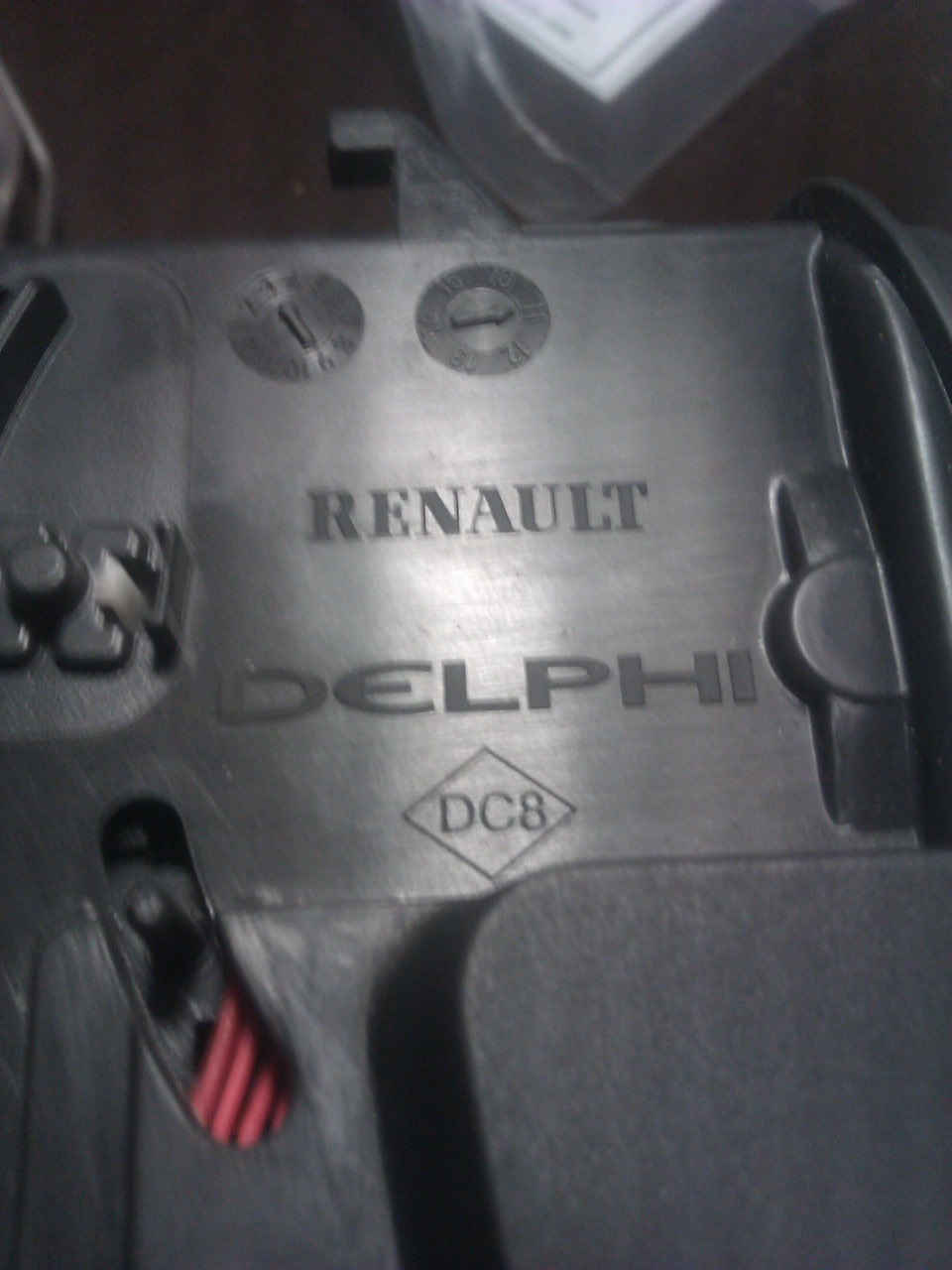

Розкриваємо корпус — віджавши по периметру клямки, тонкоювикруткою.

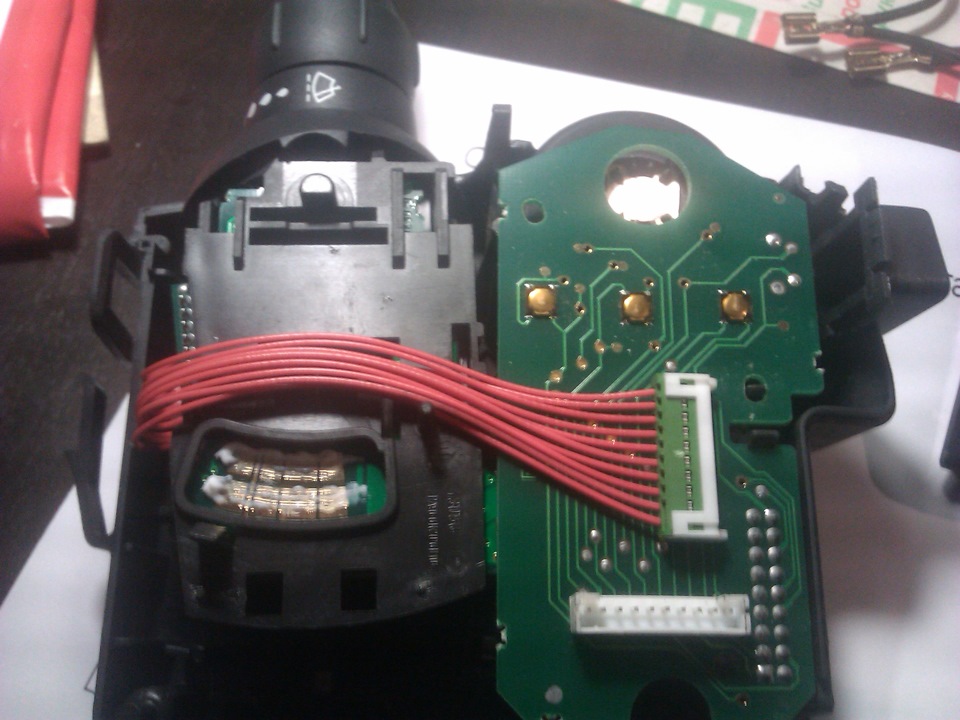

Акуратно піднімаємо плату управління — дивимось.
Без діода!
А ось так виглядає плата управління "з діодом".

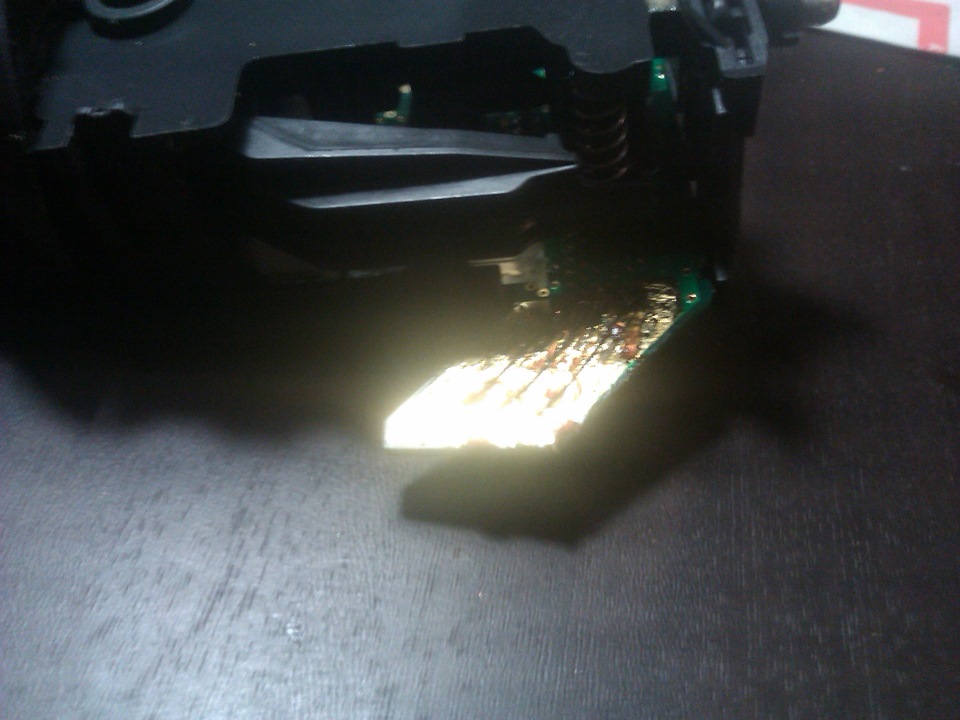

<А під цею кареткою, яка їздить контактним майданчиком івідбувається загоряння і КЗ!
Знімав каретку, у мене все нормально... Я так думаю, що мійпідрульовий вже змінювався до мене.

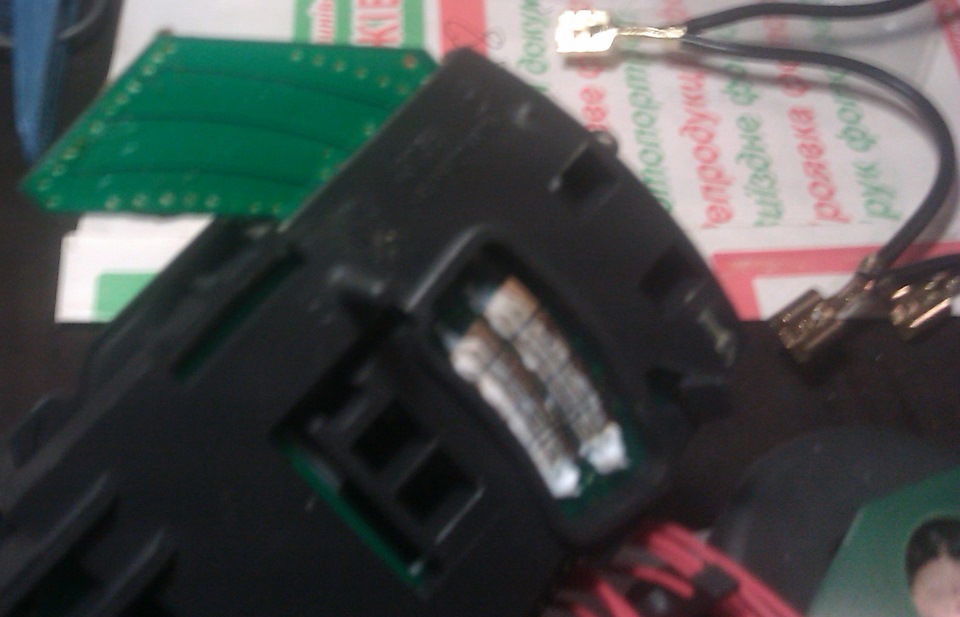

Всі контакти ще в електротехнічному вазеліні! ="c1"> За наявностіокислення або слідів підгоряння рекомендую промити спиртом, висушити і "без фанатизму" зачистити поверхню найдрібнішимнаждачним папером, а ще краще звичайною пральною гумкою.
Фото не моє
З варіантом схеми визначилися.
Збираємо назад перемикач.
Для більшої "зрозумілості" перемалював схему "без діода" см Частина1 — підготовча.
Завантажити можна тут. RWD (Renault Wiring Diagrams) розпакованийна локальний диск, то завантажений файл можна підставитибезпосередньо в RWD. Але про це у наступному посту.
Таким чином повертаємося до "наших баранів"…
Схема відома.
Розпинування реле:
У Вас може бути по іншому.
Ще, контакт реле на схемі 88 = 87а!
< /p>
Встановлюємо перемикач назад, незабутній підключити 3шлейфи!
Обов'язково укласти червоний шлейф на "своє місце" "інакше єймовірність його пошкодження.
Було бажання зробити все це "швидкознімним", тому зробив так:
Підключаємо за схемою:
Ізолюємо контакти. Готово!
Для ув'язування проводів і знову ж таки для "швидкозйомності"використовував "липучку" діелектричну.
> Виглядає як фабричне!
Вкладаємо:
Перевіряємо ще раз!
Збираємо в зворотному порядку. Радіємо та спимоспокійно!
Захист правого підрульового перемикача:
частина 1 — підготовча.
частина 2 — зняття.
Усім добра і миру! < br>
