Привіт!
Оскільки я в процесі ШВІ — лежить знята обшивка дверей. Вирішивпересвітити кнопки склопідйомника< /b> .
На радіо ринку попередньо були куплені ЦД 3мм 3, 8 В 20мА білогосвітіння і відповідні резистори в 560 Ом/0, 25 Вт (з розрахунку Uвх=15В Uсд = 3, 8В Iсд = 20мА) див - cxem.net/calc/ledcalc.php.Розібравши, виявив, що в мене впаяні світлодіоди, а не лампи, іструмообмежуючий резистор вже є, поміряв один на два плечі — 1ком, ок!

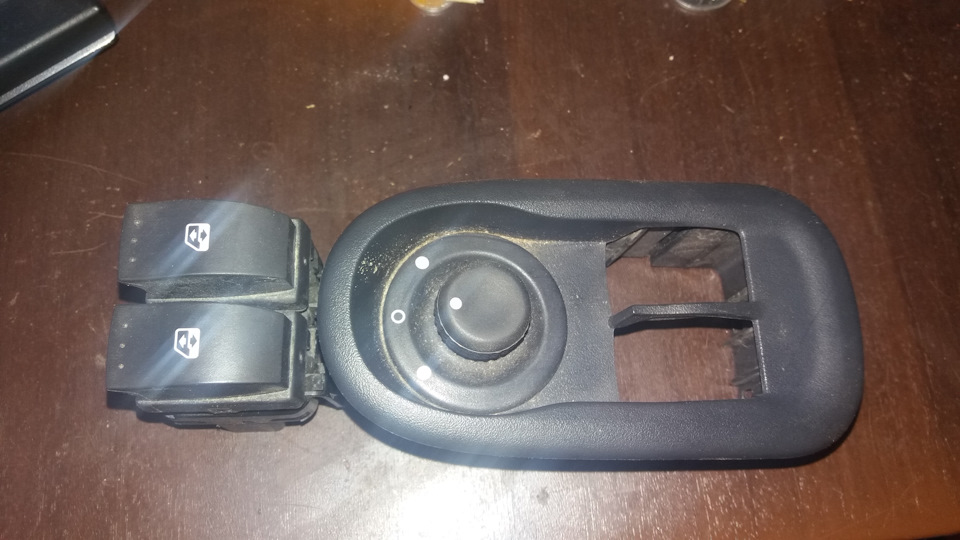

Є тонкощі розбирання кнопок — постарався показати нафото.

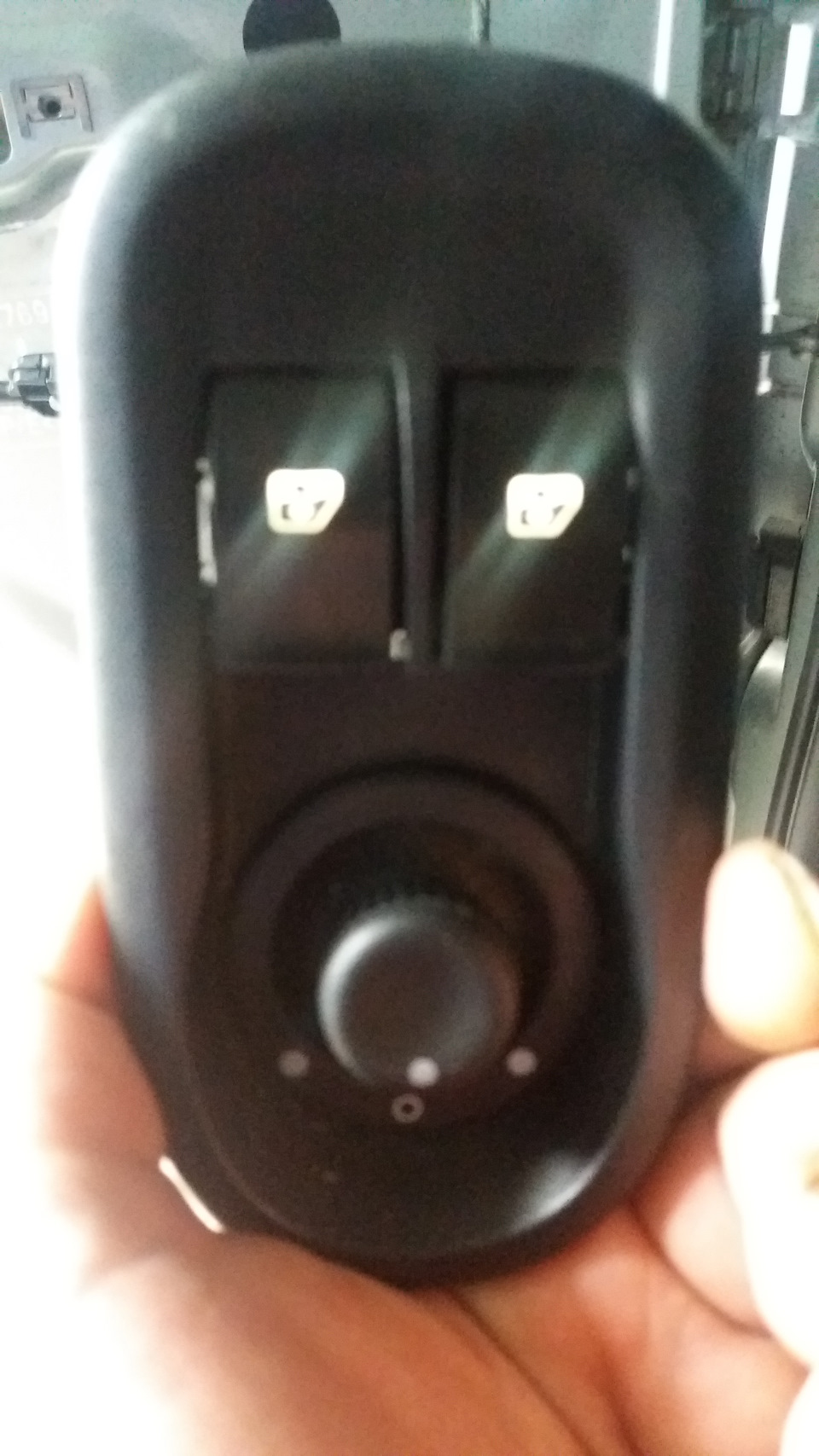

Результатом задоволений.

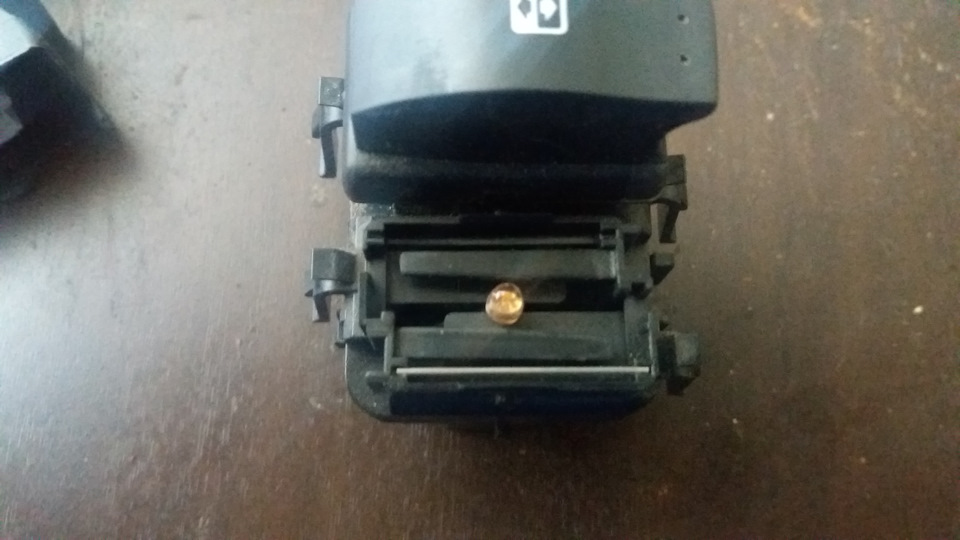

Акуратно віджати "вушко" спочатку з одного боку, потім з іншого ізняти каретку перемикача.

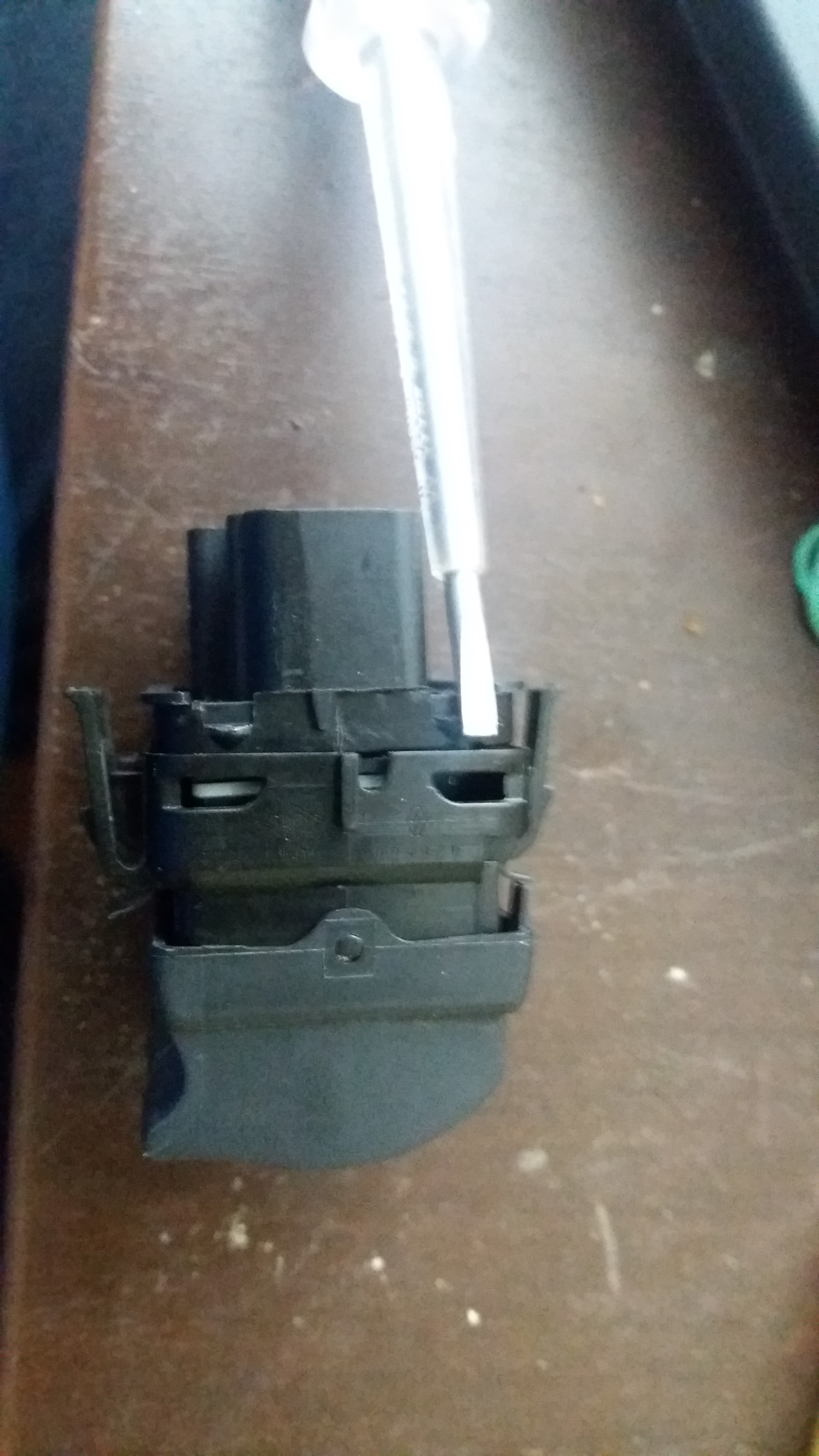

Віджати засувки по 2 з кожного боку.

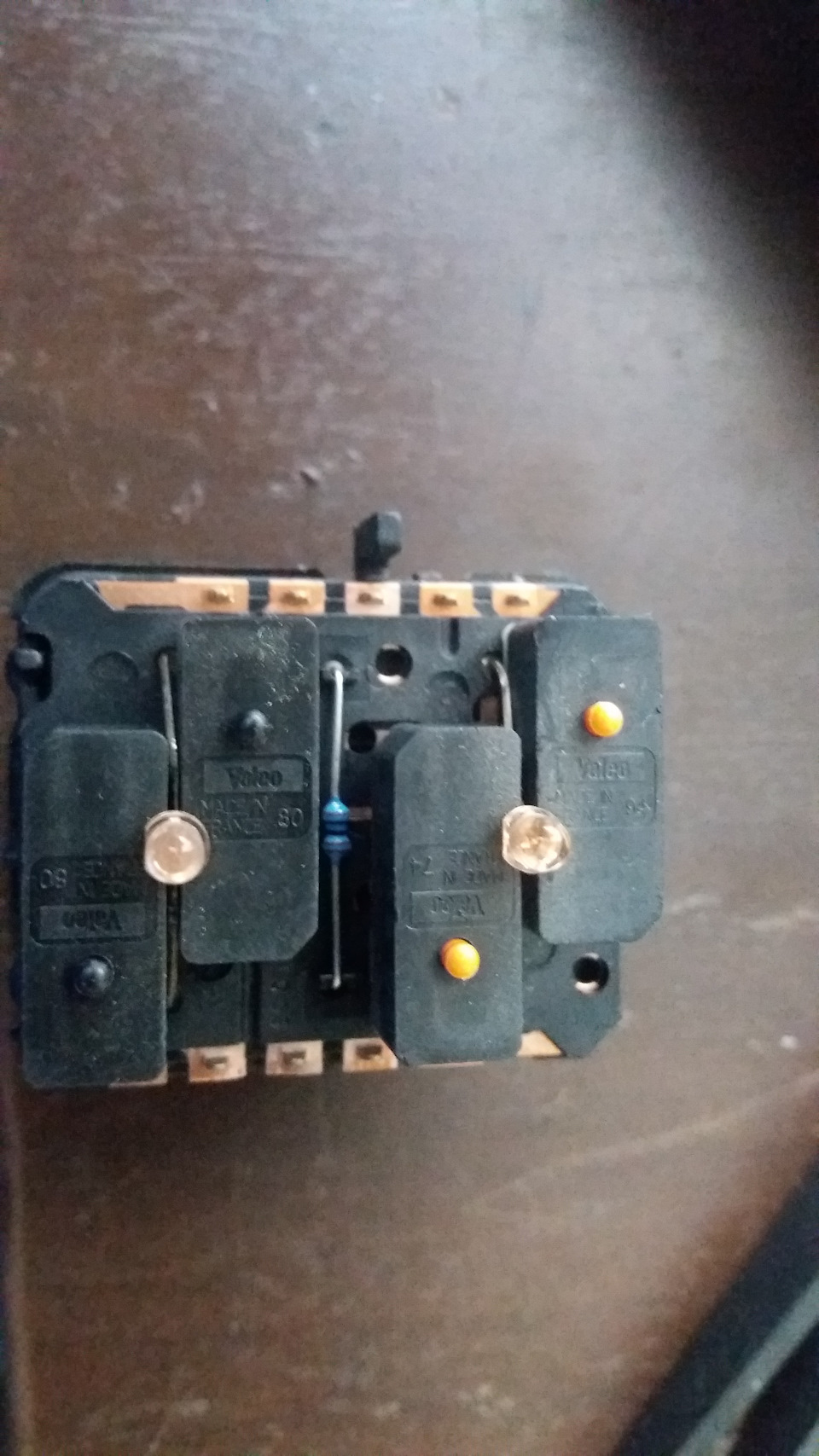

Уважно! Плата одягнена Не поспішаючи, по-крузі, по-одномуконтакту віджимаємо вгору, так щоб не віддерти доріжку з плати! Уданих СД — довга нога завжди "+".!
Коментарі20
піни слабке місце. пропаю відразу поки не пізно. окислюються і не контачать там. таке рішення зроблено для швидкосборки і всупереч надійності
Та я теж про це думав, але поки не остаточно вибрав колір підсвктки може взагалі на ргб заморочитися)))) Але там дотяжки багато ...
З досвіду білий найбільш оптимальний
Так я не зрозумів що знадобиться? Три СД (два у водила і один пас) і що ще?
Ще магнітолу, ще блок клімату, та й приладова панель)
Та ні, я про те, що потрібно для пересвіту кнопки, прийду в магазин і що мені сказати? Три діода і ще що? (які характеристики, специфікації деталь?)
У і є…
Потрібно три ЦД 3мм 3,8 В 20мА білого світіння
Ви як з електронікою?
Норм, хочу приборку пересвітити, але не можу у нас знайти потрібні діоди…
А це не прийняв І струмообмежуючий резистор вже є. Поміряв - один на два плечі - 1КІМ. Ок!
Спочатку відкрийте і подивіться що у вас лампи або СД. Якщо лампи то потрібен ще струмообмежуючий резистор. Якщо СД то потрібно міряти існуючий резистор і виходячи з нього підбирати.
Ну так ось тут я заслабкий, з паяльником дружу а ось з резисторами і як їх підбирати не дуже (
Ясно спочатку подивіться що варто.
Походу діод, світло дуже тьмяне, та й лампи не зустрічав, думаю що і не ставлять т.к. Місця замало там(ну або туди поставили такі як в консолі (крутилки) температури повітря)
Ось ось у неті я якраз із СД не аідел - скрізь лампи
Але як я зрозумів з ЦД простіше? Перепаяти його і замінити транзистор той що між ними? А якщо лампи? Все так само чи потрібно на кожну лампу окремо ставити транзистор?
Якщо замість ламп то на кожен
Зрозумів
