Всіх зі Святками!
Не люблю колгоспити, але довелося. Моя панель показувала що хотіла, а знайти таку ж не вдалося, і я зважився на непростий крок, вкорочити панель від b2 passata)))

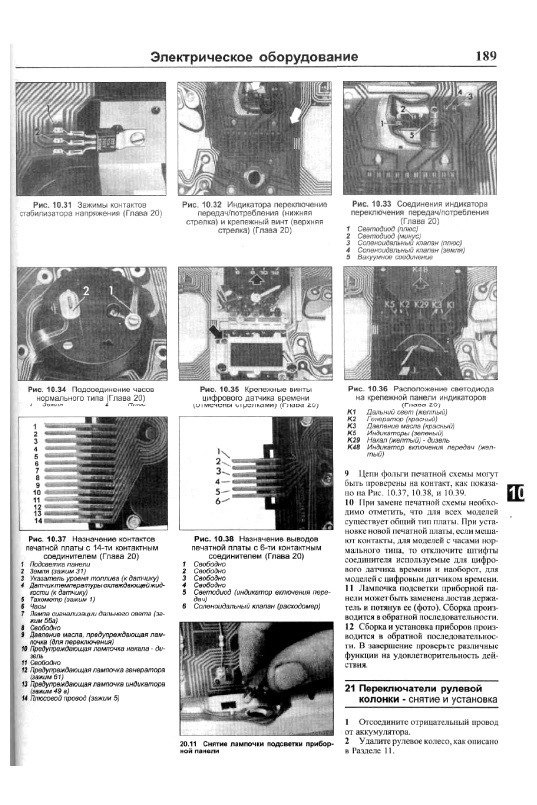

Якщо уважно вивчити схеми та фішки обох панелей, то нічогоскладного немає (я собі голові зламав вивчаючи ці схеми))))
Вибачте за якість фото айфуна ((

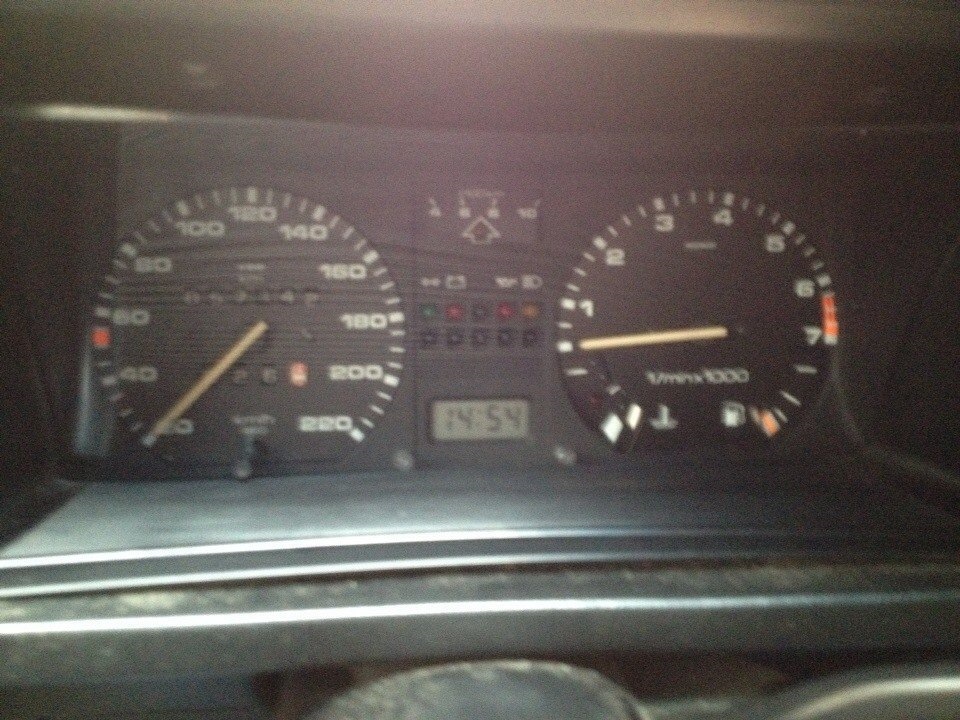

Моя стара панель.

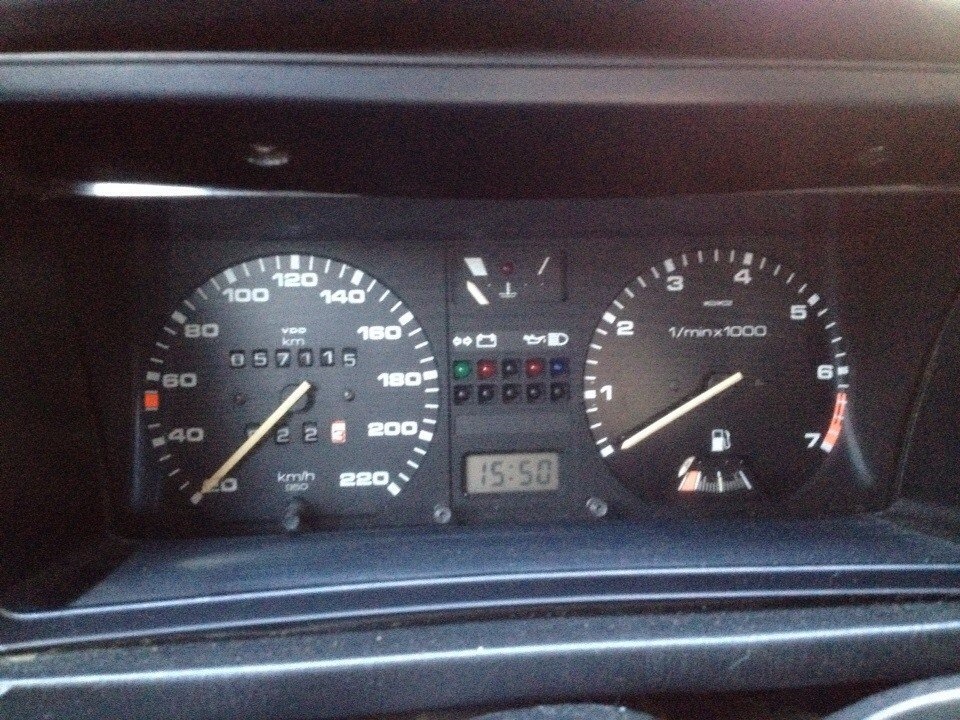

панель з пасату.
scirocco, golf, getta
scirocco, golf, getta
b2 passat
passat
> passat

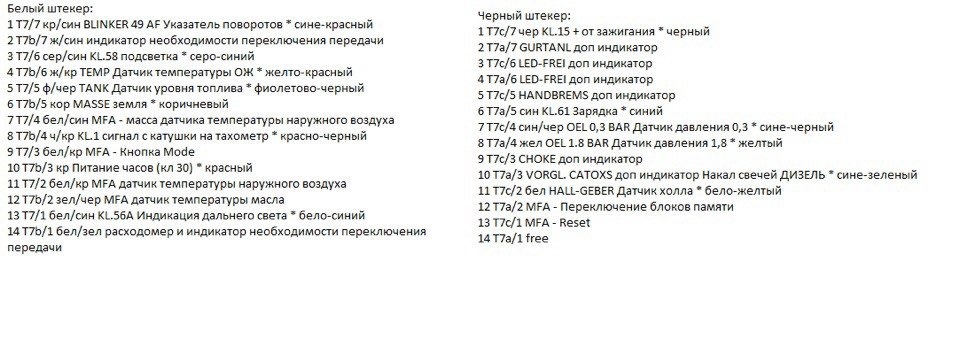

у пасата одна фішка велика (основна), інша маленька (відповідає зароботу економайзера
пасат (основна фішка)

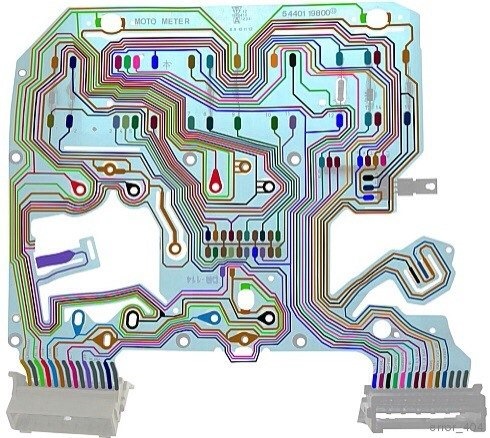

Фішки з оригінальної панелі
фішка з оригінальної панелі
сумісив їх, та додав ще один провід на олію, у пасата на олію два вскирки три спідометр переставив зі своєї панелі, так як він іззумером на тиск олії а пасатівський немає приштука на зумер припаявдо плати Поставив прокладку під соленоїд економайзера, тепер вінзавжди відкритий і показує витрату палива, солоноїд відірвав зеленупластинку всередині корпусу, і поставив сині діоди, тепер панельдуже красиво підсвічується))
Коментарі7
Хлопці підкажіть, взяв сантану 1,6 дизель, датчик рівня палива не працює, на баку перемикаю контакти, датчик стоїть на місці (а повинен показати повний бак), які контакти на фішці на панелі відповідають за датчик палива, не можу розпинання ніде знайти.
Привіт. А не знаєш, де б знайти таку ж макетну картинку, але не для МотоМетер, а VDO? Підгоріло пару проводів, а це моя найкраща панель. Не хочу ставити замість неї з годинником замість тахометра) Якщо є панель VDO, може, є детальні фото верхньої пра...
а є більш докладне фото перехідника ? я намагаюся побачити як підключати, але шрифт погано читається за вашою інструкцією
классно молодець! я так само собі зробив але я робив без схеми оскільки всі контакти підписані на стрічці якщо у важливо передбачається!
може залишилося що, як правильно підключити?
Дякую за пораду, але ще одного розбирання панелі я не переживу)))
я в т4 ставив діодну стрічку в підсвічування, рівномірніше виходить підсвічування.
