Продовжую відновлювати історію доробок свого Мондео…
Може буде злегка не дотримано хронології, але ви вже несерчайте.
Судя по дат на фотках встановлював я дане доопрацювання наприкінцілютого 2018 року.
Задумка була не просто встановити електропривід багажника, а йреалізувати відкривання з ноги, а це тягло за собою наявністьбезключового доступу, якого у мене не було.
/>
Мені пощастило в тому, що із заводу у мене стояли ручки під keylessentry і для його реалізації мені лише знадобилося замінити BCM таактивувати безключовий вхід.
Робота була розділена на етапи:
1. Заміна проводки кришки багажника (заодно позбувсянеоригінального шматка проводки на камеру, тому що нова проводкабула топова) Заміна замку кришки багажника Установка сенсорів протизатискання.

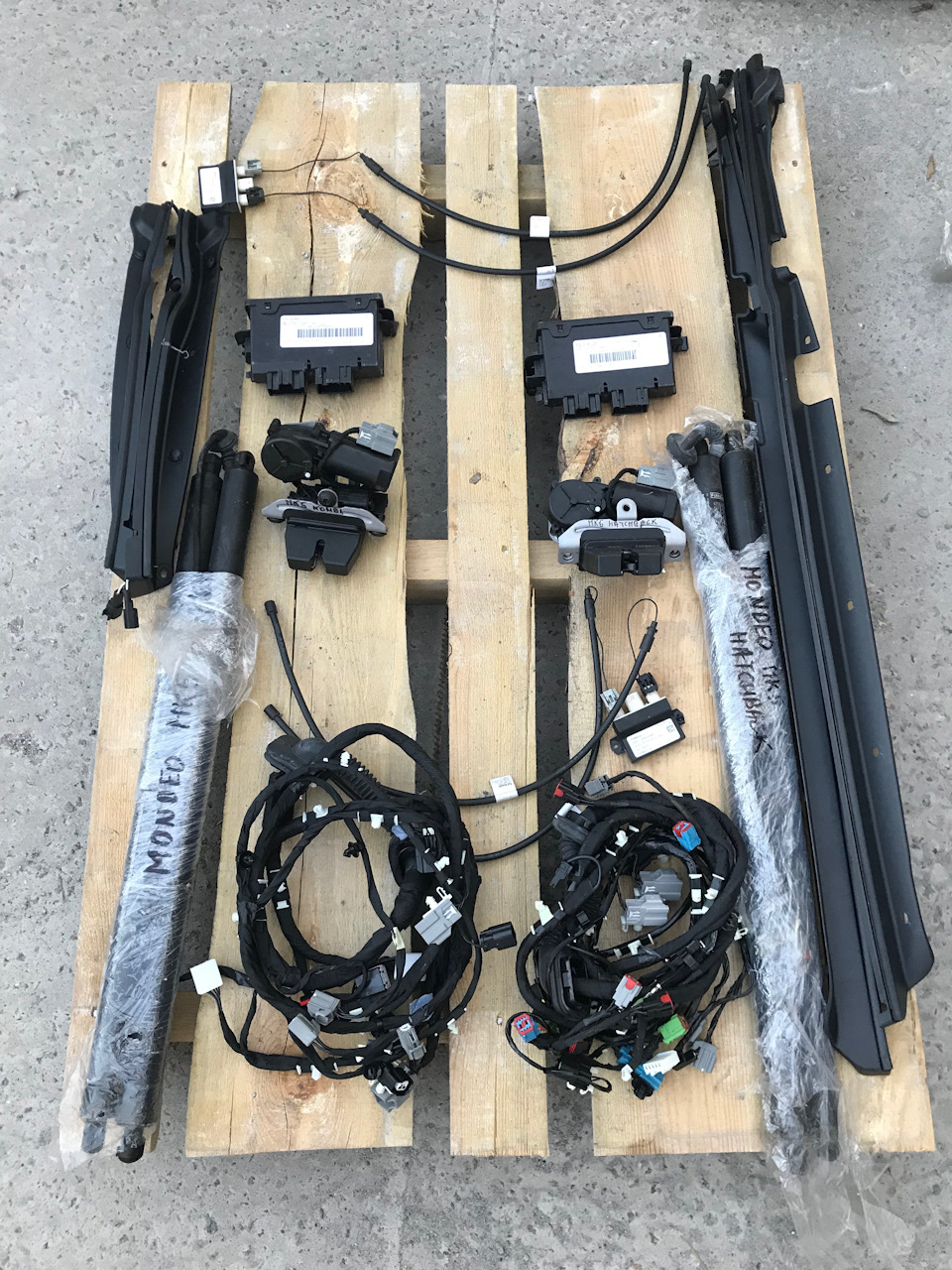

Фото наборів, зліва на універсал, справа на ліфтбек.

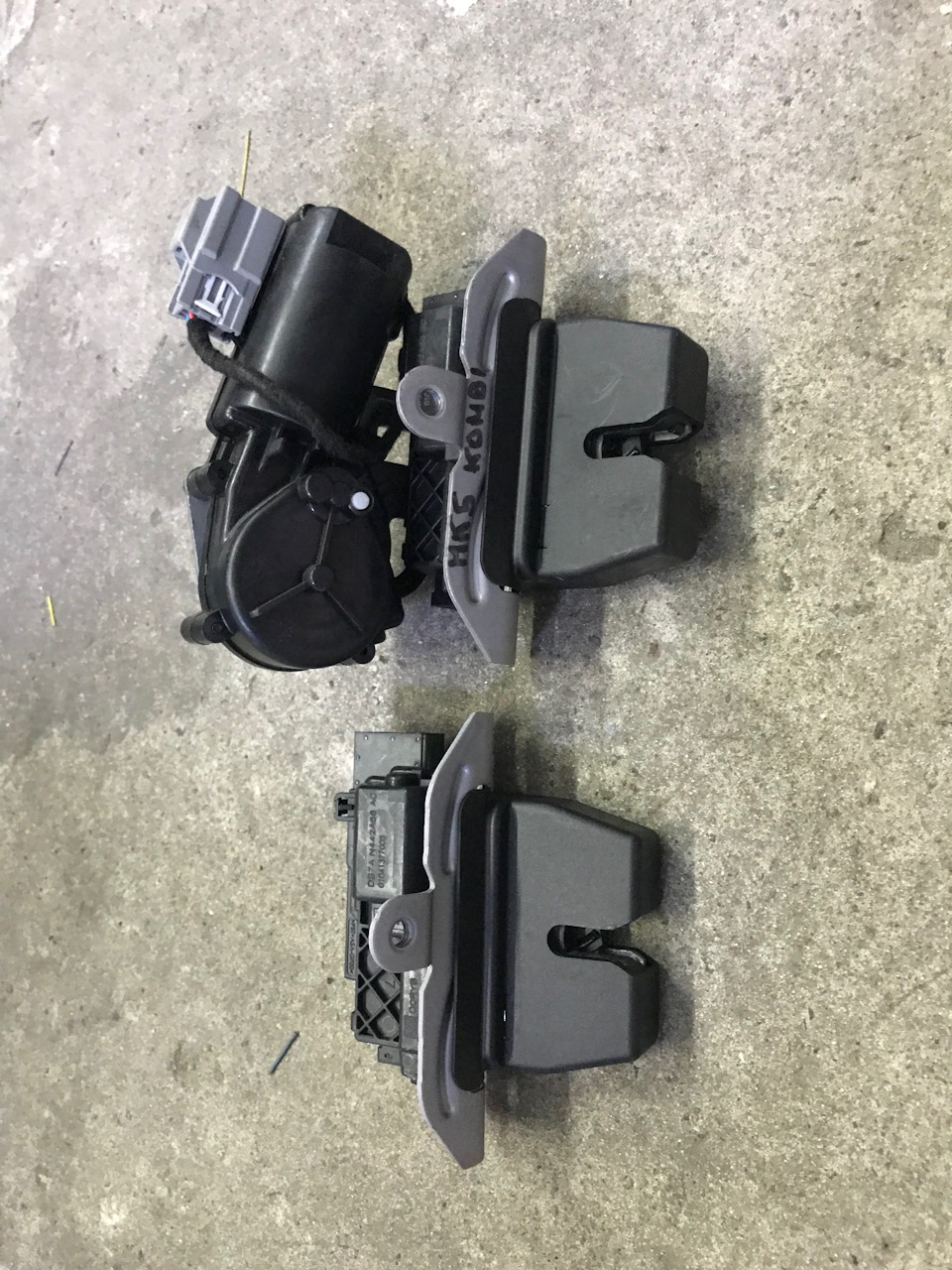

Замок, зверху з дотяжкою під електропривод, знизу звичайний.

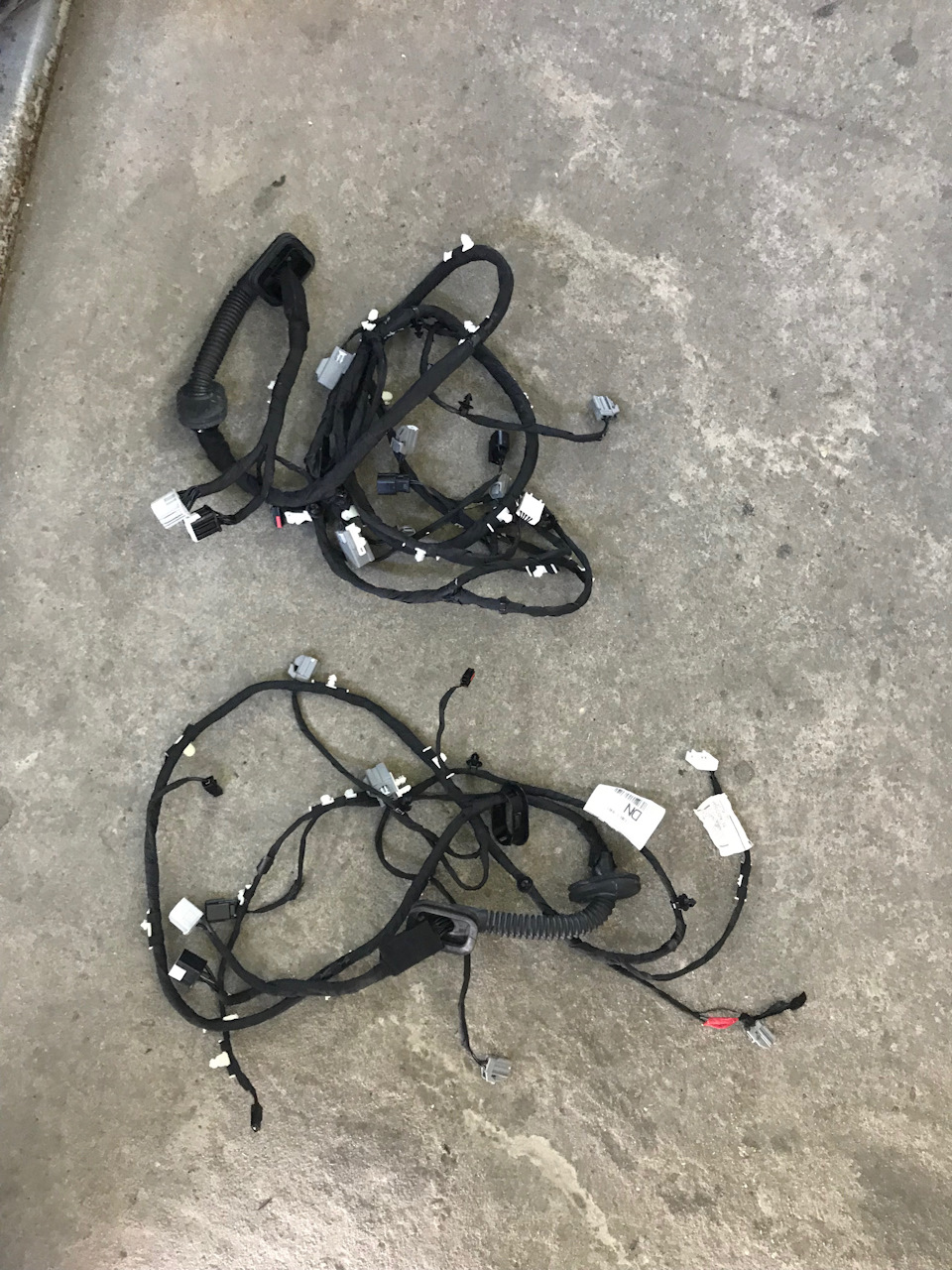

Проведення кришки, рідна та під електропривод. У нової більшероз'ємів.
2. Встановлює модуль управління кришкою багажника (RGTM Rear GateTrunk Module), додає проводку під нього. Це був найдовший етап.Багато дротів треба було додати. Добре хоч роз'єми були.

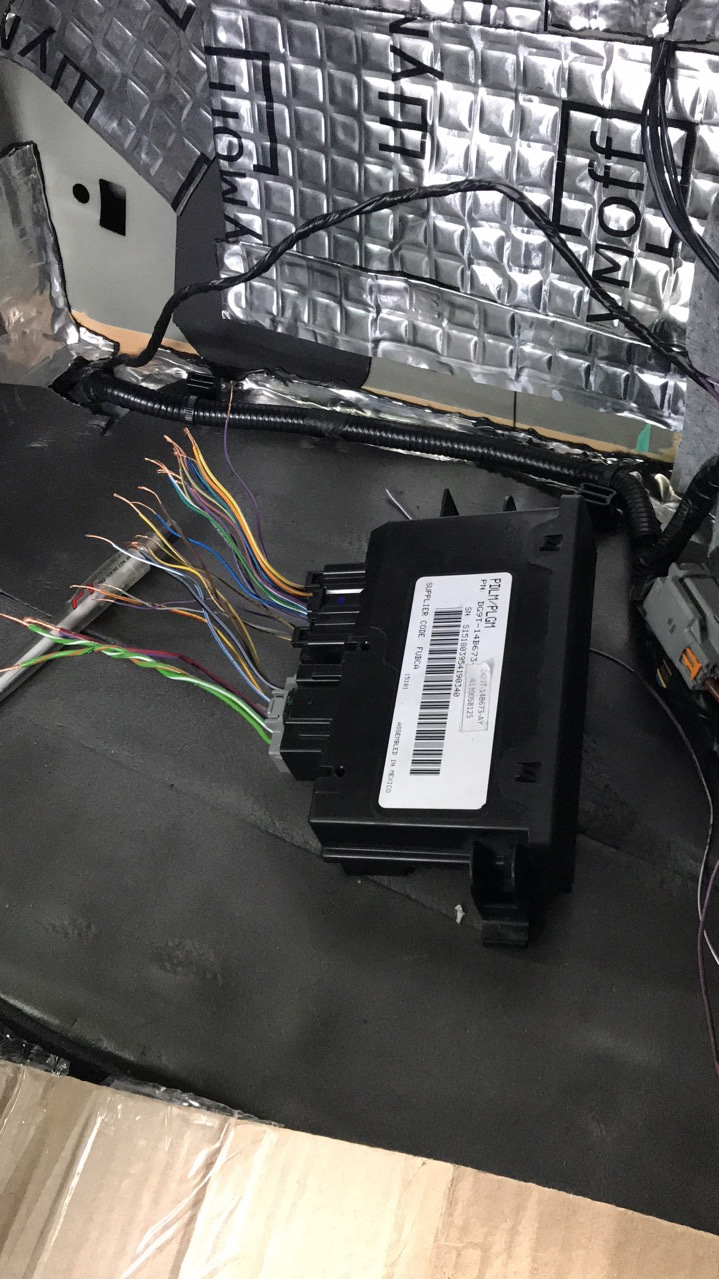

Сам модуль

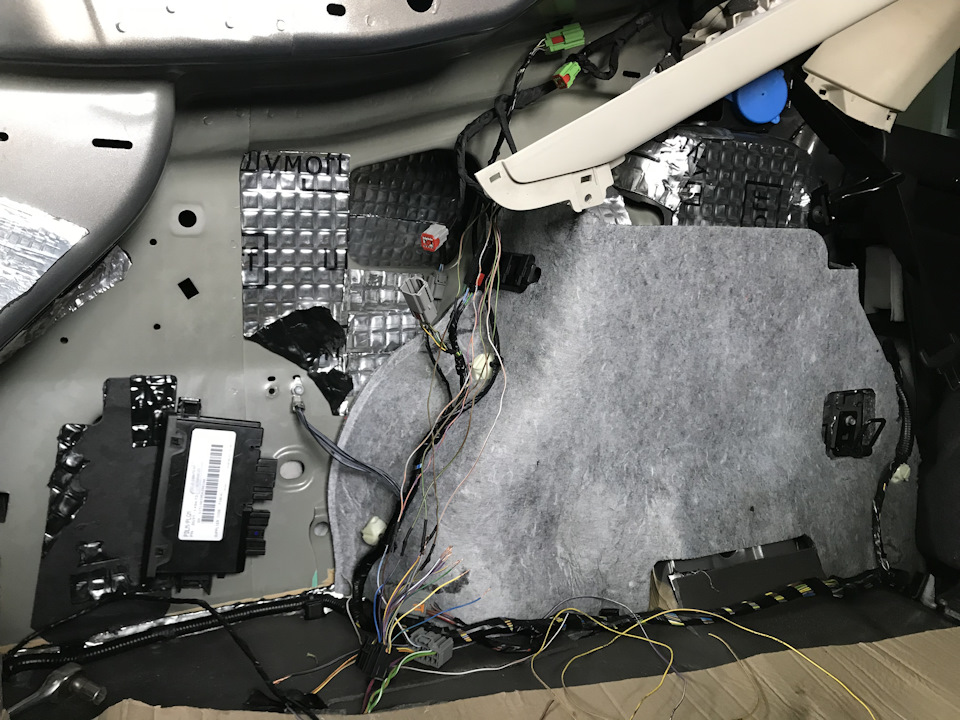

Рідні дроти не різав. Підібрав відповідні піни і вставив їх уроз'єми. Так вийшло в підсумку 3. Зняття заднього бампера, встановлення модуля та антен для відкривання "Hands Free".Додавання проводки бампера та проведення салону (до BCM).
4. Заміна BCM. Це був перший досвід на Мондео 5. Геморно, незручно, мало доступу, роз'єм далеко, дві руки не влазять. З горем навпілпоміняв. Це зараз уже швиденько, рука набита. 5 хв і змінив. Доречі, дроти не відстібаю. Все на місці лишається. Тільки роз'єми зBCMа відстібаю.
5. Прошивка ключів Активація нових опцій. Установка кнопки білякерма (проводка під неї була рідна). Врізання кнопки у кришку.Перевірка. Зворотне складання.
На цьому етапі фото майже не робив.
Дякую за увагу.






Коментарі18
міллюдина, ціна питання той яка? і джерело деталей? якщо цей просто самостійна до встановлення напівштатної опції на 5ку тотмне мимо. а ось якщо це універсальний ап тотя б собі в 4ку вставив ...
Це штатний набір. На м4 не підійде
привіт. Дуже зручна функція, особливо коли руки зайняті. номери модулів не підкажеш? хочу спробувати теж таке зробити
А на седан це реально зробити?
особливо взимку, щоб весь сніг плавно перетік у багажник)))
Все заворожливо виглядає особливо цей прекрасний лефтбек🤝🤝🤝
Макс, круто! а таку історію на ф'ю можна реалізувати?
можна
Річ!
На коло скільки вийшло?)
близько 400 $
Що дешево боляче.
Місця знати треба
Так підкажи?)
пиши в личку, що цікавить
Макс, красава😊!)))
Круть.
До речі, хто робитиме собі постарайтеся робити все в один день або виведіть + провід назовні. Я робив частинами і випадково кришка зачинилася...
