Вивчаю…
Підкажіть як воно працює?
1 підсвічування стелі якщо двері відкриті постійно, через скількипідсвічування вимикається?
2 підсвічування ніг в салоні Працює все відразу або окремо взалежності від відчинених дверей, якщо двері відкриті довго, гаснечерез час чи ні? осфальту і червоний габарит дверей, працюю всівідразу 4 двері або тільки від відкритих дверей гасне якщо дверівідчинені довго?
це актуально до нашого авто чи це дорестайл?






Коментарі19
За підсвічуванням дверей ще, при закритті кнопка розриває мінус.
ну що мінус від кінцевиків зрозуміло, тепер потрібно зрозуміти звідки найзручніше взяти плюс який би пропадав через 15 хвилин...
Ну знову ж таки, схеми тобі допоможуть. Там у цій справі все є. Всі проводи з підсвічування розписані, сам дивився їх коли витік шукав. 4 дроти, якщо правильно пам'ятаю, з'єднання за кермом, обмотане заводською ізолентою. швидше за все теж від туди йдуть.
у мене і ніг немає
Думаю, основний джгут може бути однаковим.
А таймер модуль є?
ТО ЩО ПИЛИКАЄ ЩО ДВЕРІ відчинені? є? 20 сек затримка є, світло стелі начебто тухне через час, реле збереження акумулятора є
треба ще всі піни у стійках вивчити, може там уже все є. Тому що піни всі зайняті, крім одного.

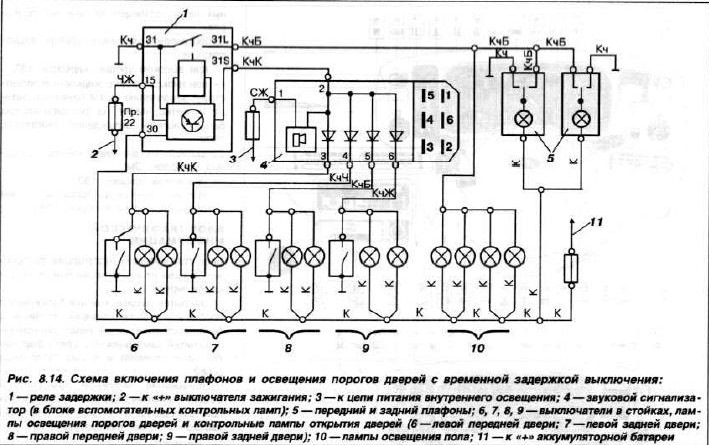

Такс, судячи з схеми, плюс який тобі потрібен ось тут на скрині. З централ Таймер модуль він йде в блок предів, потім від туди на фішку С496, оранжево-жовтий, на 10 пін і з 9 піна повинен вийти. Але там якраз і є хайєр опшн.
Далі він розходиться на двері та лампи в ногах. Фішка ось на скрині. Картинка дзеркальна, тому що для праворукого авто.
начебто дуже допоміг, спасибі! але я чет не зрозумів нічи)))
Картинка зі схемою, там є централ таймер модуль, від нього пішов провід вгору (BK/OG), це на блок передів, там через реле збереження акумулятора і ще щось і потім він на схемі йде вниз (OG/ YE) і приходить у фішку С496. Судячи з картинки, це такі вел...
в кімнаті лежить донорська проводка, але що за фішки незрозуміло
Підію цей же плюс має бути на плафоні стелі?
Пробуй дивися за схемами що куди і як ще https://megadriver.org/p856529-elektrosxemi-scorpio-tis-wow-autodata
та шоб до схем дістатися хакером стати якимсь, дуже багато чого встановити, скачати.
Намагався розписати досить докладно, складного нічого немає, можливо з першого погляду так здається. Але воно того варте.
При закритті через 20 сек. Стеля.R 16 запобіжник обмежувальних розряду батареї, від нього йде + на всі плафони, мінус постійний, але при відкритті і закритті дверей він як то хз працює. Є модуль під кермовою колонкою в дверях, він відповідає за плавн...
1. У мене стелю зараз знято з усіма лампами, але підозрюю що зав'язано на п.22. Світить вся відразу. Якщо не включене запалення. Гасне через час, скільки не засікав.3. Працює тільки на відкритих дверях. Начебто не гасне.
