Я довго наважувався, шукав інструкції, фотографії, як підключатипороги з підсвічуванням.
У результаті, промучавшись 6 годин я таки заколгоспив пороги іпідсвічування (заколхозив — інакше не назвеш мої скручування і 50різних видів проводів зібраних вдома =)).
У мене знань ніякої електрики і якщо вийшло у мене - вийде і увас!
Нижче я спробую викласти всю зібрану інформацію і допомогти вамуникнути мої помилки:
Вивчивши матеріал я зрозумів, що є два варіанти, звідки можназапитати підсвічування і поріжки:
Варіант №1 — постійний +12, білий провід
Варіант №2 — коричневий провід, я думав, що це підключення доввічливого освітлення салону, і підключивши сюди — підсвічуванняпрацюватиме аналогічно салонному освітленню.Але в результатівиявилося, що запитавши звідси, отримаємо такий же постійний ефектяк і від білого дроту. Проводах від порогів і світлодіодних стрічокплюс це червоний провід), а до кузова мінус - я отримаюпідсвічування салону, що дублює роботу салонного "ввічливого"освітлення. Але виявилося, що вони просто постійно горять, навітьбез ключа запалювання. А для того, щоб підсвічування дублювалоосвітлення — треба підключатися до плафона або ще кудись, куди — ятак і не зрозумів =) Так що мій підступний план уникнутипідключення до кінцевиків дверей обламався.

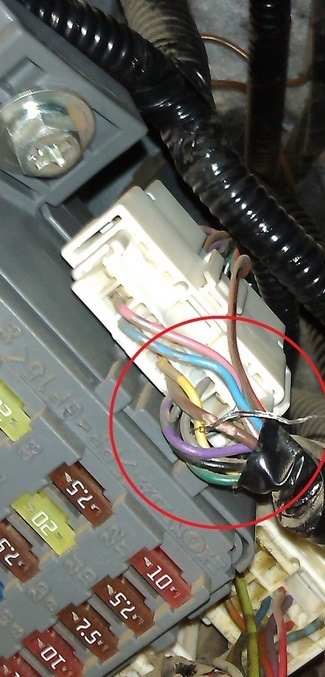

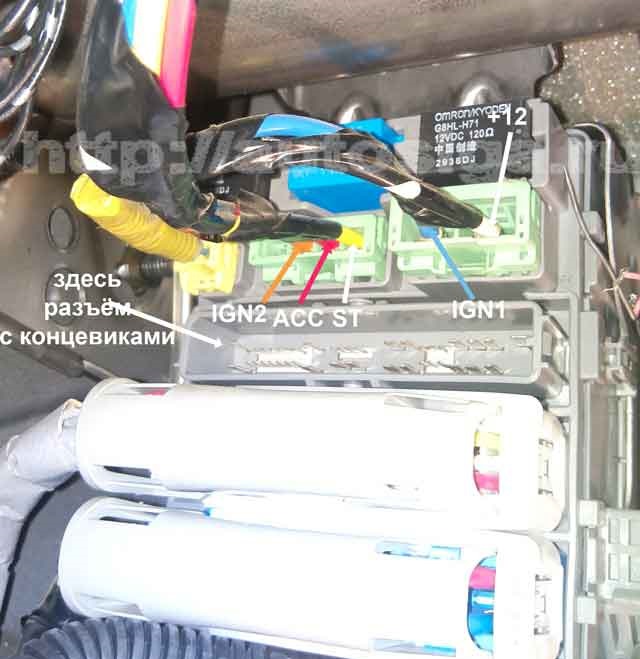

Для того, щоб дістатися потрібного джгута з кінцевиками длязручності довелося послідовно від'єднати 3 роз'єми (їх видно напершій фотографії, наш перший роз'єм порожній, а під ним ще два, які я теж від'єднував для зручності). Для цього за ідеєю потрібнонатиснути на язичок праворуч, але в мене нічого не вийшло — яакуратно підчіпував їх викруткою і потім тягнув білу пластиковучастину на себе — після цього джгут легко відходив. Джгута зкінцевиками.
Нас цікавлять:
ліва перед. Двері - зелений провід
права зад. Двері - сірий провід
ліва зад. Двері — білий дріт
праві передні двері — світло зелений дріт

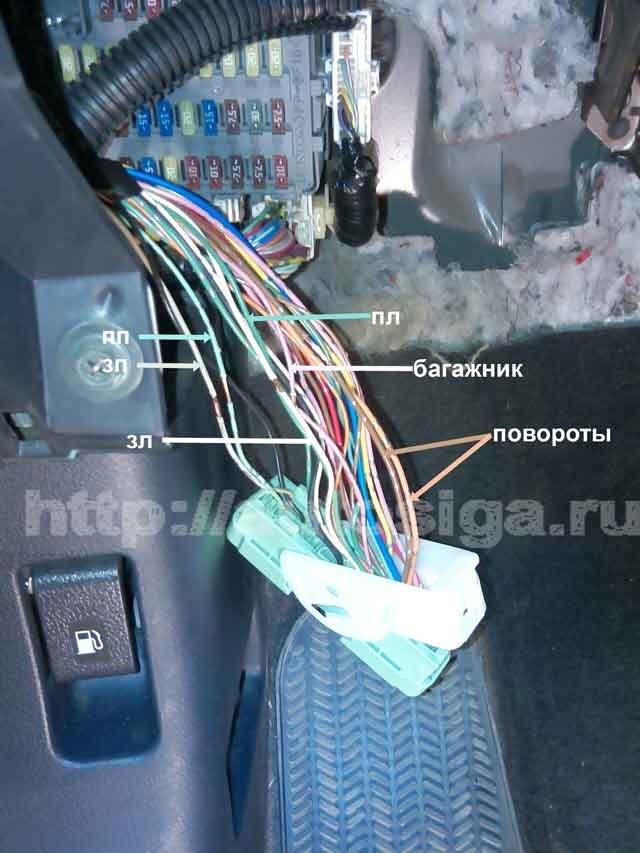

Ось вони, рідні кінцівики. Але тут з'являється ще одна біда — тамже три зелені проводи і два білі!
Спочатку підключаємося до сірого і світло зеленого проводів, вонизнаходяться зліва.
Уважно подивіться на них. Проводи кінцевиків трохи тонші за інші —це допоможе нам обчислити інші дроти.
Не беріть білий і зелений дроти, найближче до сірого і світлозеленого.
Нас цікавлять ті, які знаходяться в середині джгута і розташованівпритул до один одного (один над іншим, якщо дивитися на джгутгоризонтально). Підключившись не поспішайте все капітальнозамотувати - рекомендую попередньо перевірити. Підключав я зрізуючиізоляцію і прикручуючи поверх оголений провід.)
Ще — я не підключав відразу дроти від діодів і порогів докінцевиків, спочатку я підключив проводки по 15 см і підписав коженпровід, що полегшить роботу надалі.
Також я підключив та підписав 15 см провід до постійного +12, щобзручно було підключати та перепідключати надалі.
Описане вище – була найвища складна частина, як клеїти пороги іпротягувати від них дроти описувати не буду — там все просто, зауважу лише, що варто приготувати пару додаткових стрічокдвостороннього скотчу, рідні, які йшли з порогами, зовсім нетримають.
Світлодіоди я приклеїв не зверху, а збоку, підглянувши такийваріант на RAVчику. Світлодіоди теж підключав до кінцевиківпередніх дверей.

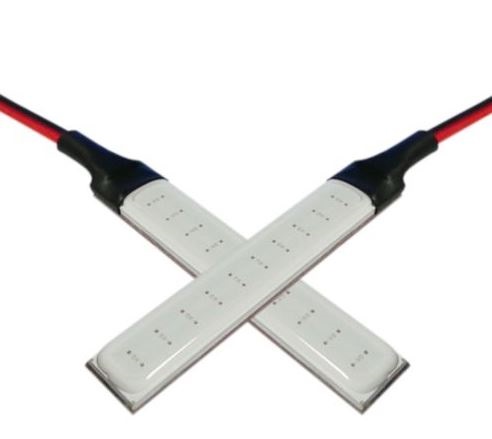

Використовував ось такі діодні стрічки. Ціна – $4 за 2 на eBay. Зіспойлером).
Розташування діода зліва.
Розташування діода справа.
