Газові упори багажника

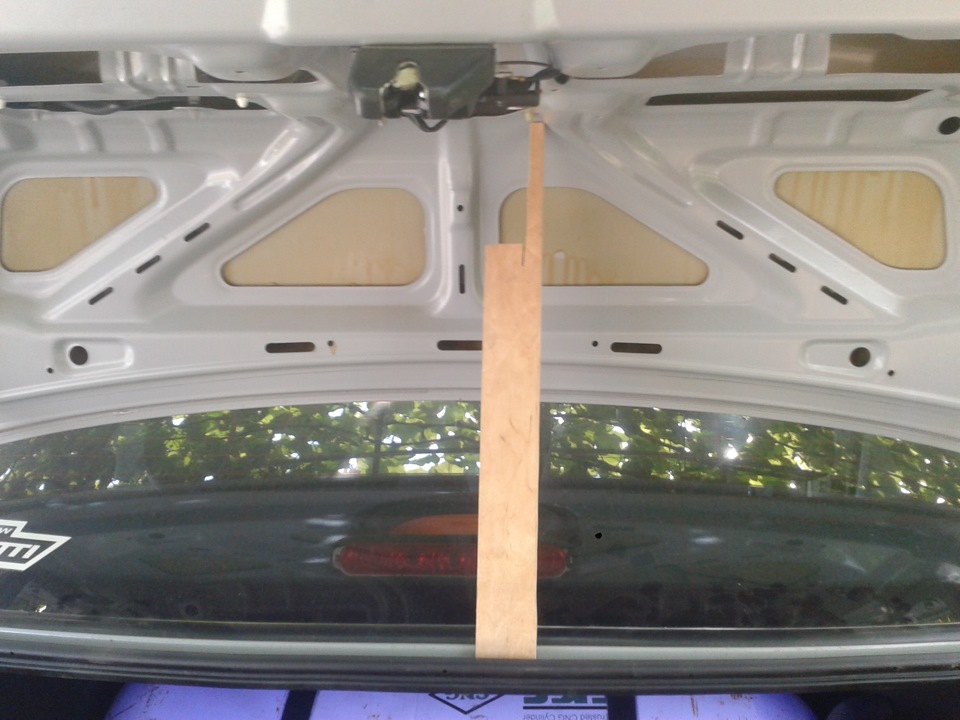

Нарешті я зробив газові упори для кришки багажника. Прочитав багатоінформації але ніде не знайшов розмірів або найпростіших креслень.Тому я вирішив зробити їх, для тих хто надумає теж зайнятися цим, всі розміри я знімав вже з готових деталей з цього може бутивідхилення. Прощай палиця :)

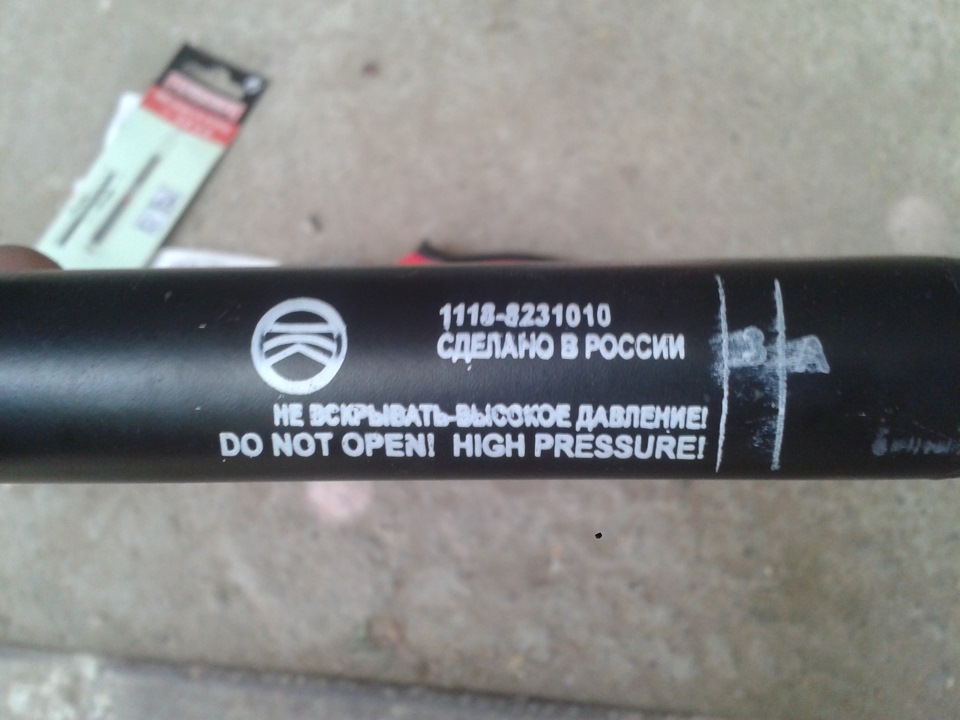

І так почнемо, спочатку купив газові упори від калини здається (нафото видно номер)

Запчастини на фото:11188231010

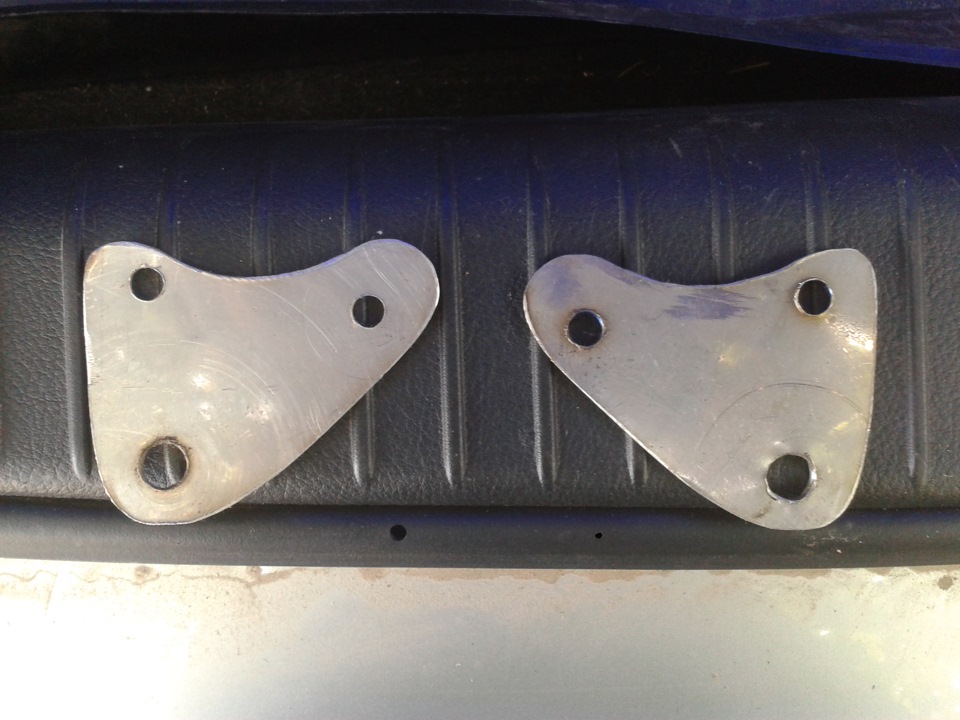

Потому після примірок зробив ось такий кріплення

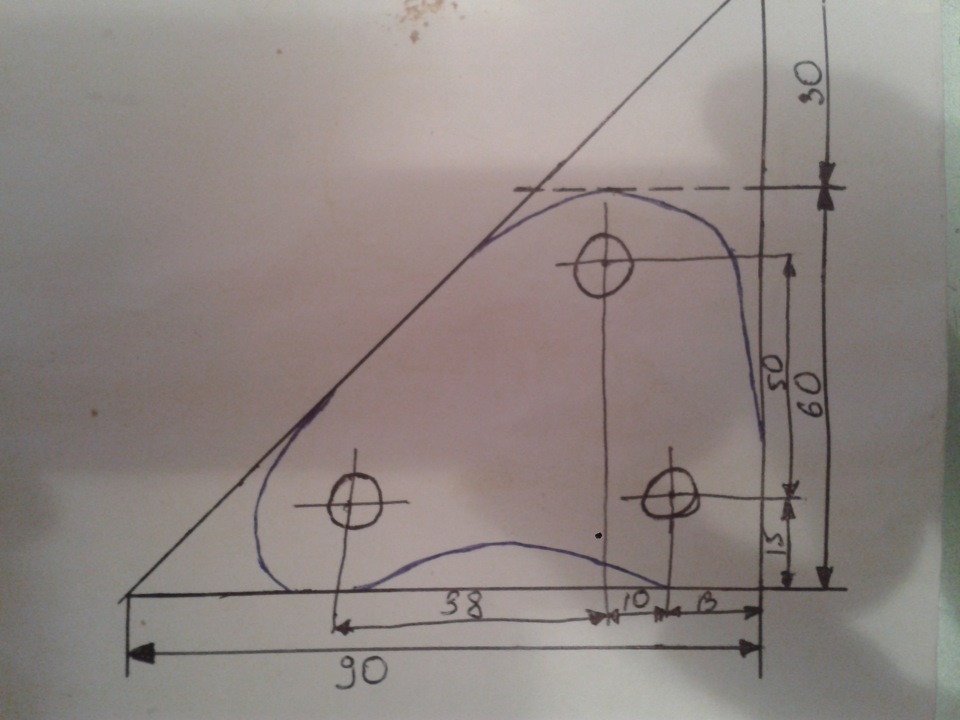

Ну і креслення (вибачте якщо щось неправильно накреслив, післяуніверситету вже забув коли робив щось подібне)

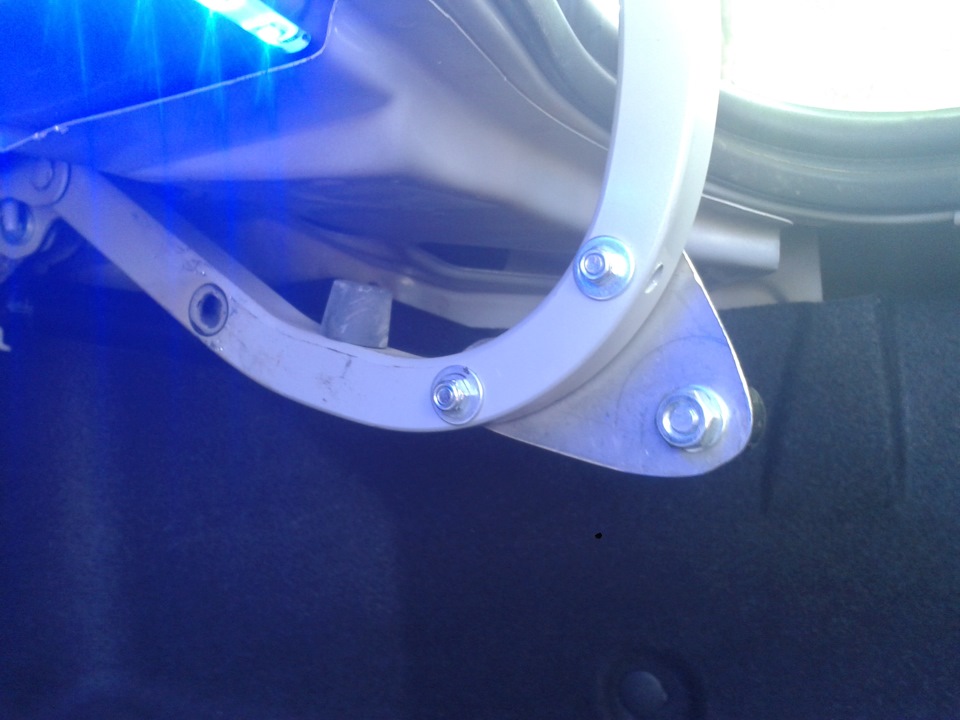

Кріпиться ось так кріплення

Але ось коли все закріпив щось пішло не так і після того якзакривав кришку кріплення газового упору вистрибувало з засувки, потім почав переглядати теми тих, хто ставив і помітив що ставлятьсмужку з металу, я так розумію вона додає жорсткості. Всіудачі.
