Частина 1. Підсвічування: ручки відчинення дверей (салон) та плафони у двері.

Давно хотілося встановити в ручки відкриття дверей (з салону)підсвічування, в думках було два варіанти кольору - синя і біла ...не знаю чому, але біла взяла верх.. З реалізацією ідеї я особливоне поспішав, не доходили руки так би мовити. У плафонів (4 —червоних і 4 — білих) з дверей Audi A6 2000-х рр.. Ціна булаприйнятна — 50 грн./шт. Ідеально (VAG все-таки).
Отримав я свої плафони і вирішив, що при їх інсталяції треба іпідсвічування ручок відчинення дверей зробити, щоб не лазити вдвері по сто разів. Один із вихідних днів я приступив до реалізаціїзадуманих планів з висвітлення та впровадження плафонів у картидверей.Робота пішла, було багато труднощів і переживань, тому щобудь-яка помилка могла зіпсувати карти та ручки (а вони в мене водному примірнику)))).
Чесно зізнаюся, голівняка було багато, від розбирання деяких частинсалону та постійного мозкового штурму за ідеями реалізації, алемене це не зупинило — інстал пройшов благополучно.
Дивимося фотозвіт виконаних робіт…)
Запис об'ємний вийшов, сподіваюся вистачить сил прочитати з початкуі до кінця… Всім світу!

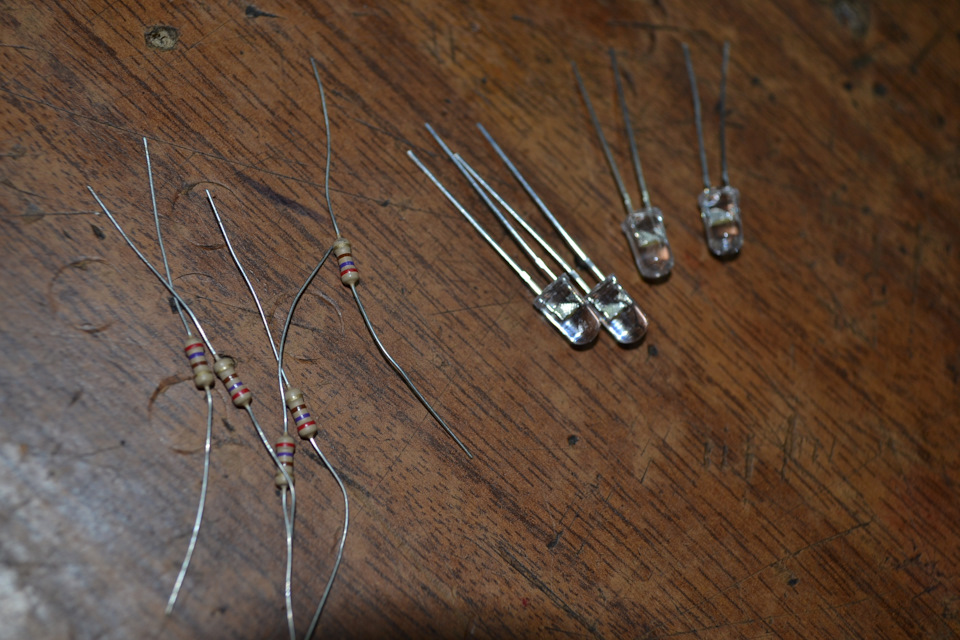

PS Моментом підключення гірлянд займався місцевий електрик, нелюблю я це справа ... Та й досвіду особливого немає ... Якось так )Такий я собі лайтовий електронік)))) Почав з установкипідсвічування в дверні ручки. Для цього знадобиться:діоди+резисторидо них (резистори пропаював на плюсову ніжку діода)

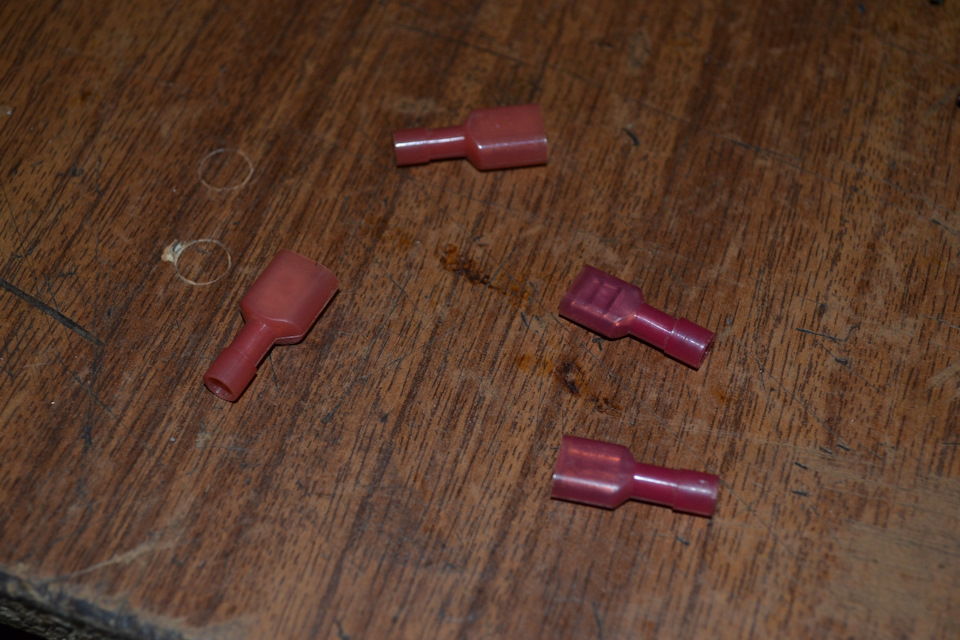

клеми ''тато-мама'' в захисті - 8 шт.

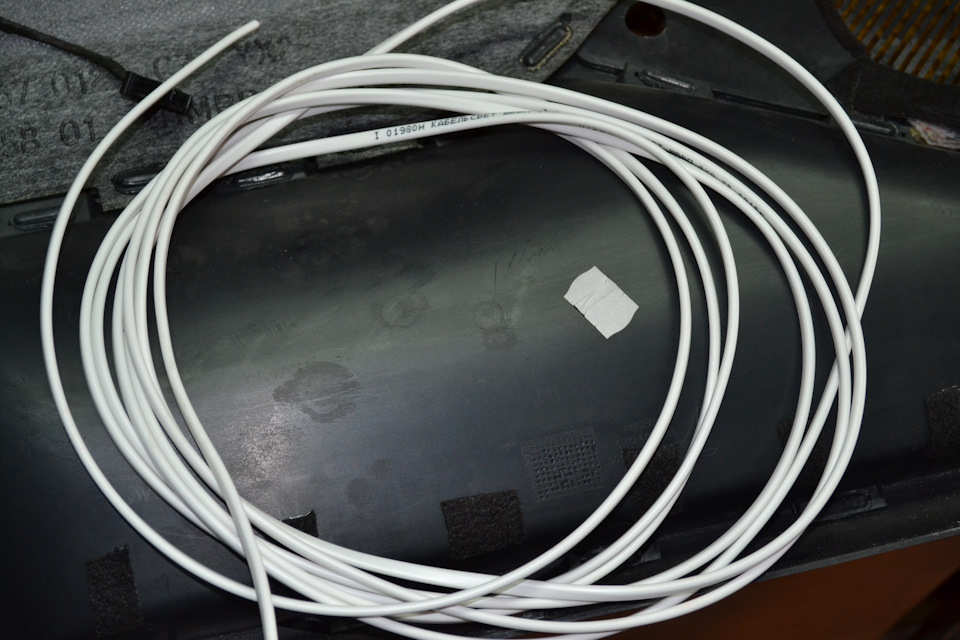

кабель ШВВП (я брав перетином 0, 75)

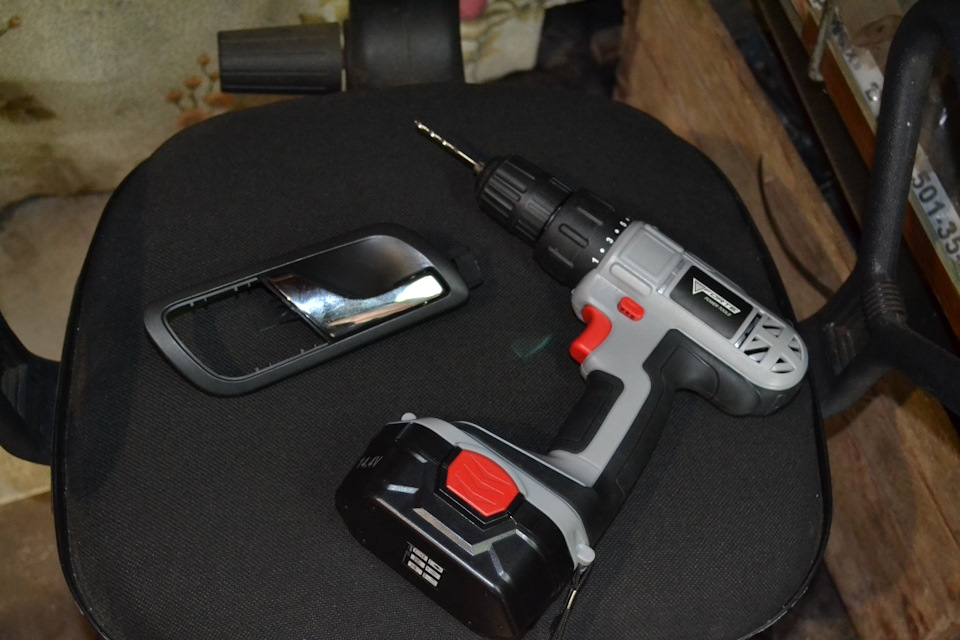

Зняв ручки відчинення дверей (процес зняття ручок описаний у моємуБП — Інтер'єр. Встановлення хром ручок). Свердлимо дірки длясвітлового пучка діодів.

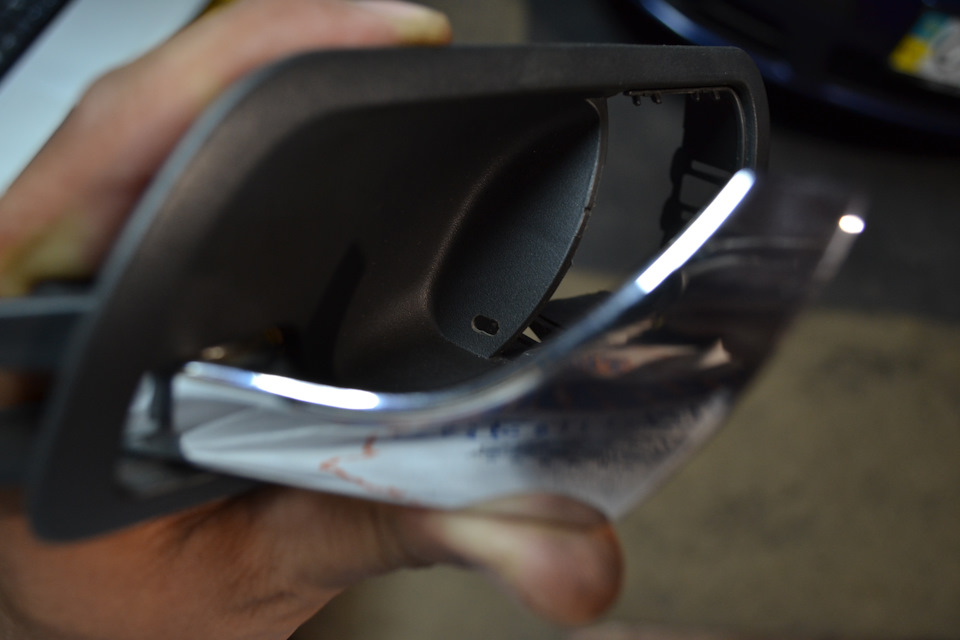

Зробив отвори такого плану
Наступні знаряддя праці, яке нам знадобиться — термопістолет зістрижнями термоклею (стрижні повинні бути прозоро-білі)Виготовляємо світлофільтр методом заливання отвору термоклеєм.Покрокові дії:1) залили отвір 2) чекаємо повного остиганнятермоклею 3) залишки зрізаємо канцелярським ножем до утвореннярівної поверхні світлофільтра. Світлофільтр готовий зі старогоковпачка (від чого він не знаю) зробив подіуми для діодів, які їхфіксуватимуть у ручці. Підіуми приклеїв до корпусу ручки насуперклей.
Діод з припаяним резистором і проводкою на місці. Всі 4-і дверніручки з встановленим підсвічуванням білого кольору, готові доподальшого інсталу в дверні карти авто.
Етап №2 . Підготовка плафонів підсвічування та плафонів-індикаторіввідкритих дверей до інтеграції у карти дверей.
Плафон підсвічування та світлодіодний модуль, який будевстановлений замість штатної лампочки (зазначений модуль у штатномурежимі не встановлюється, там не така лампочка стоїть, участьколгоспу не обминути.) Ось власне кажучи ''колгоспники'' готові довпровадження в плафон
Діодні модулі посадив на термоклей, пропаяв дроти живлення
Плафо у зборі, загальний вигляд 1
Плафо у зборі, загальний вигляд 2
У новому світлі
З передніх дверей витягаємо відбивач і робимо макет отвору з паперуВін нам знадобиться для того, щоб зробити правильні отвори підплафони в інших дверних картах. >
