Частина 2. Підсвічування: ручки відчинення дверей (салон) та плафони у двері.

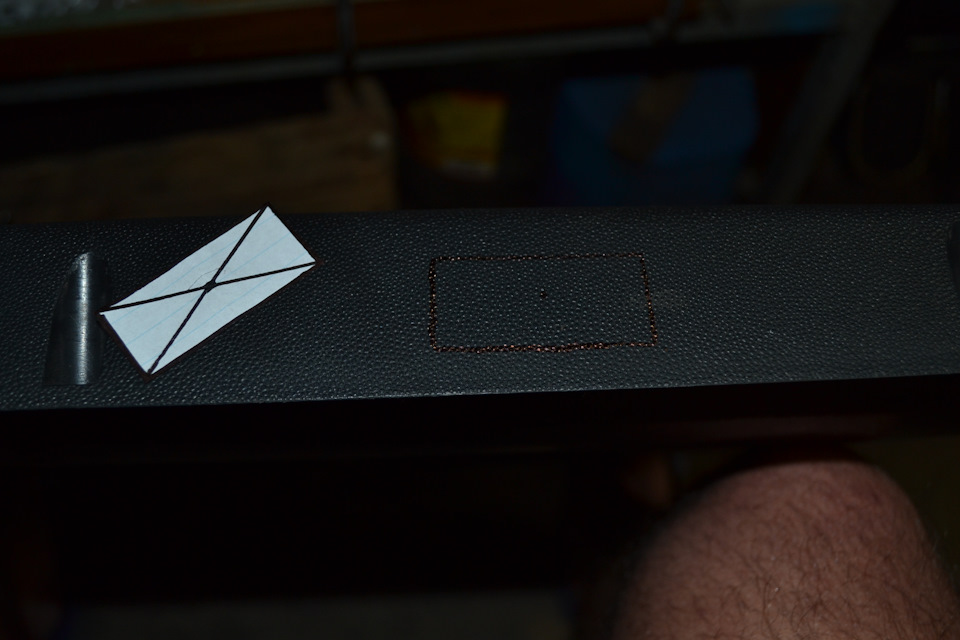

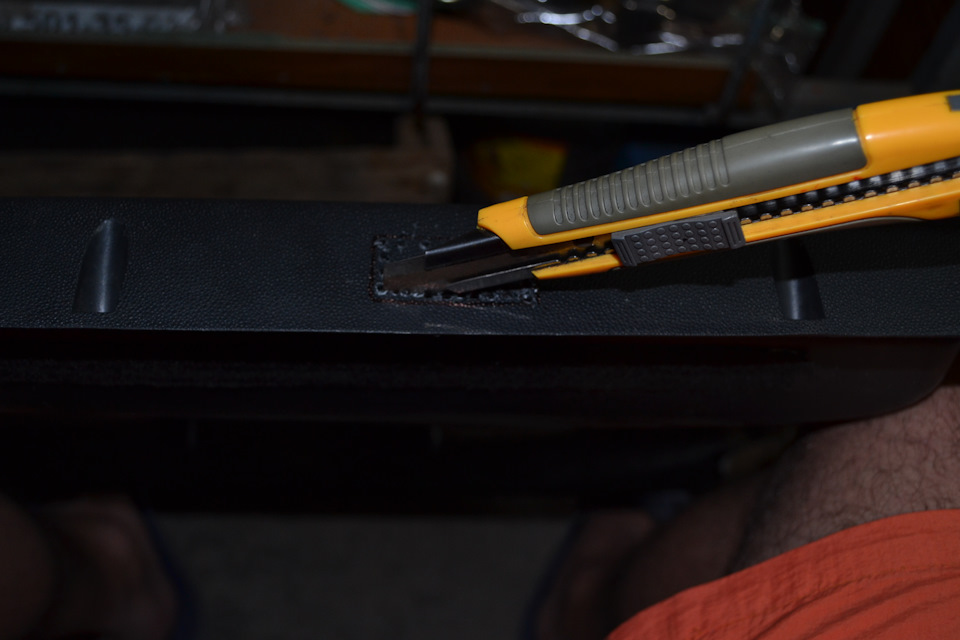

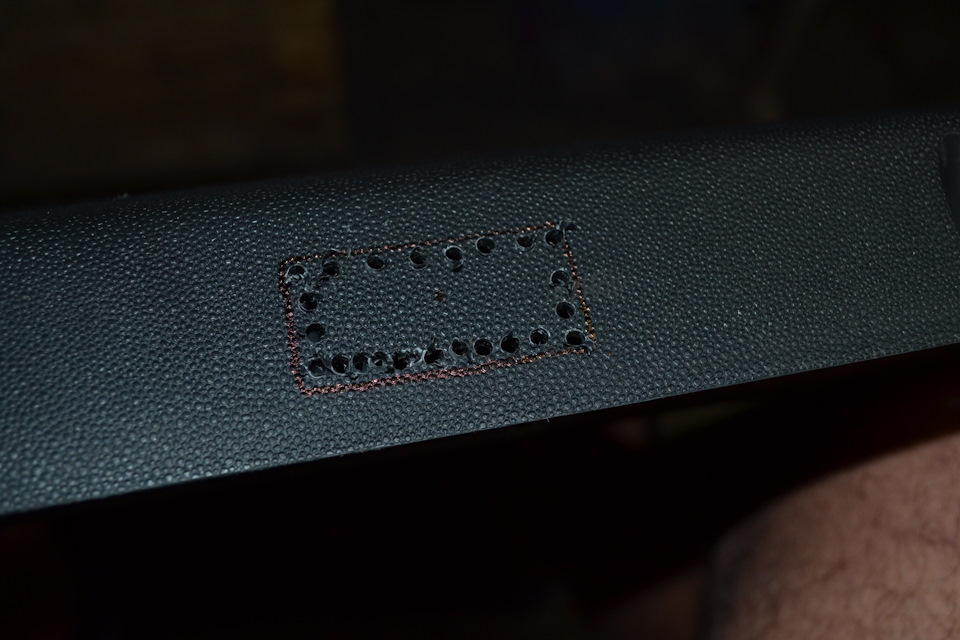

За допомогою макета, робимо розмітку місця розміщення плафонапідсвічування і наводимо контури для необхідного отвору. Робимодрилем отвори по периметру, для того, щоб було легше різати пластикКанцелярським ножем вирізаємо необхідний отвір (дуже тонка справа, треба все підігнати без перебору, інакше плафон вивалюватиметься, що не є гуд) Робимо проводку для підключення плафонів іпідсвічування ручки відчинення дверей (спочатку я це робив надверній карті, так простіше заміряти необхідну довжину проводів іправильно розмістити саму проводку) Прикріпив на капронові хомутизроблену проводку до штатної проводки і запустив у гофр. З заднімикартами складніше буде, тому що на них майже не видно малюнок черезильне покриття і ріжуться вони гірше, інший матеріал)

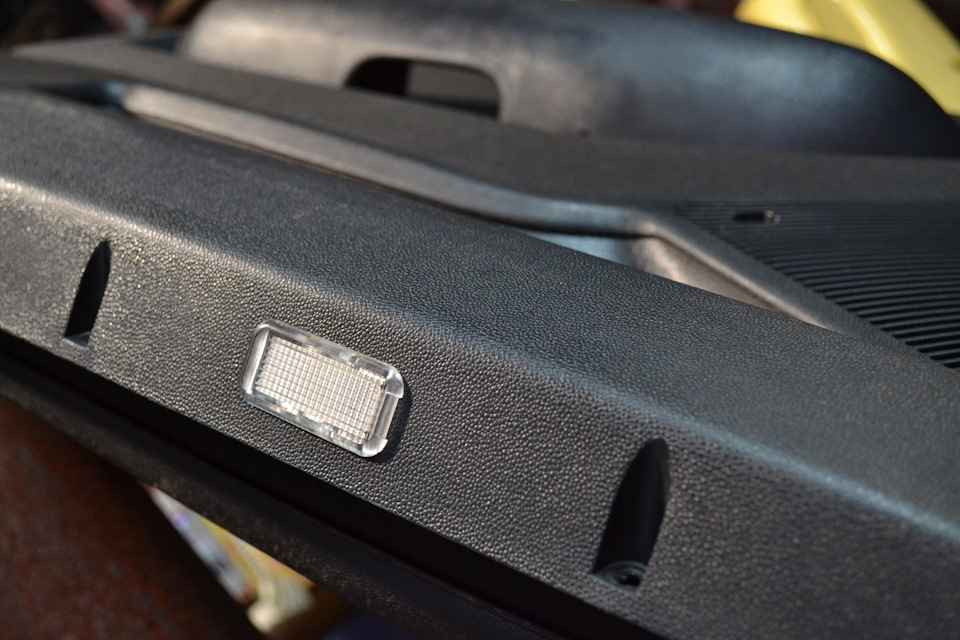

На місці
Робимо розмітку під другий плафон (я робив це з внутрішньої стороникарти, краще видно малюнок) і вирізаємо необхідний отвір
Обидва на місцях
Змайстрував проводку і розкинув її у двері
.
Загальний вигляд днем
Підсвічування ручок (фото зі спалахом)
Підсвічування ручок (фото без спалаху)
Освітлення при відкритті дверей.
. .
.

Коментарі16

RowenZak0514 серп. 2022 р.

Привіт, а не підкажеш куди до блоку підключав дроти від плафонів? На контакти відкриття дверей?

s1ffo10 лист. 2019 р.

Ось теж думаю поставити. А хіба в тебе є блок комфорту? Не плутаєш із блоком бортової мережі? Як я зрозумів навіть центрального замку немає.

Mr-Sergio8910 лист. 2019 р.

Швидше за все ти маєш рацію на рахунок БК, я переплутав його з блоком управління бортової мережі. Став, удачі в реалізації)

Ukrop-Walentyn10 лист. 2019 р.

Поки морально готуюся кінцівки свердлити(((

Mr-Sergio8910 лист. 2019 р.

Так, це справа не особливо приємна)

Noblackweed23 січ. 2018 р.

Добрий день! Підкажіть, де ви купували плафони для цього доопрацювання? Наскільки я знаю, оригінал коштує просто неадекватних грошей.

dkostrub9 вер. 2017 р.

Передню проводку так само до блоку комфорту?

Mr-Sergio899 вер. 2017 р.

Так, все звідти запитано

Temoha290310 лют. 2017 р.

Класно зроблено 👍

Mr-Sergio8910 лют. 2017 р.

Дякую! )

kustria4 вер. 2016 р.

до задніх дротів тягнув звідки?

Mr-Sergio894 вер. 2016 р.

До задніх дротів протягнуті від блоку комфорту… На кожну двері окреме живлення йде, електрик якось підключав, щоб при відкритті світилися плафони тільки відкритих дверей, а не всі відразу

Lagavast4 вер. 2016 р.

Хороший електрик)) За роботу 5+

Mr-Sergio894 вер. 2016 р.

Спасибо) На рахунок електрика вірно помічено, знається на своїй справі 😉

tsvikp20 лип. 2016 р.

Дуже добре вийшло! Вітаю!

Mr-Sergio8920 лип. 2016 р.

Дякую, намагався як міг ;)
