Реле скандинавського світла

Щось останнім часом у стрічці часто стало з'являтися данадоопрацювання. А я все ні як не викладу про цю функцію у себе:)
Загалом і я ганяю з таким реле Скандинавського світла.

Хто не в курсі, реле встановлюється в заводський роз'єм який є позаводу і знаходиться за блоком запобіжників салону.

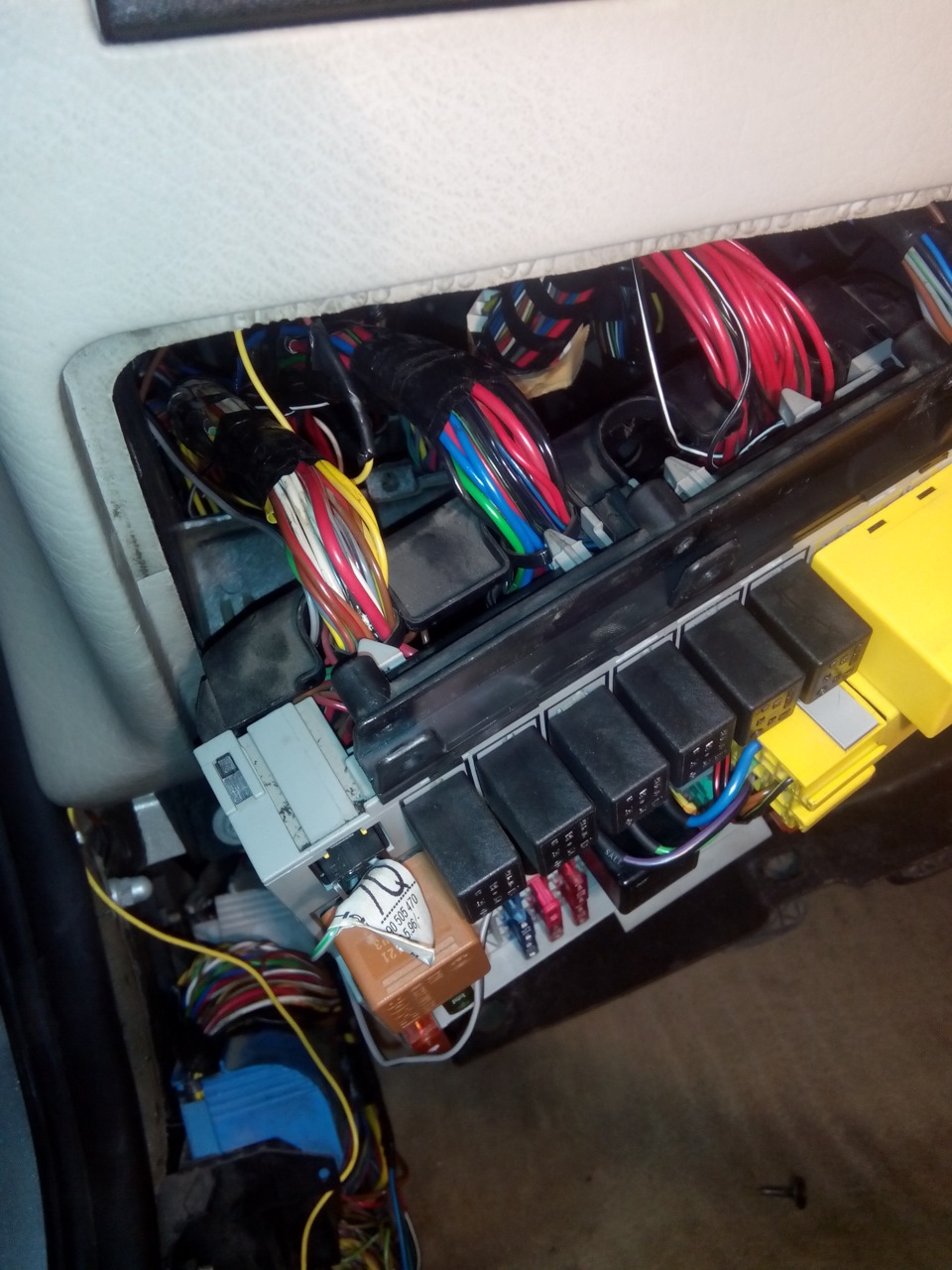

на джгуті проводів видно цей роз'єм
Не звертайте увагу на те, що багато розібрав, просто відразу я цейроз'єм не побачив, хихи)

p>

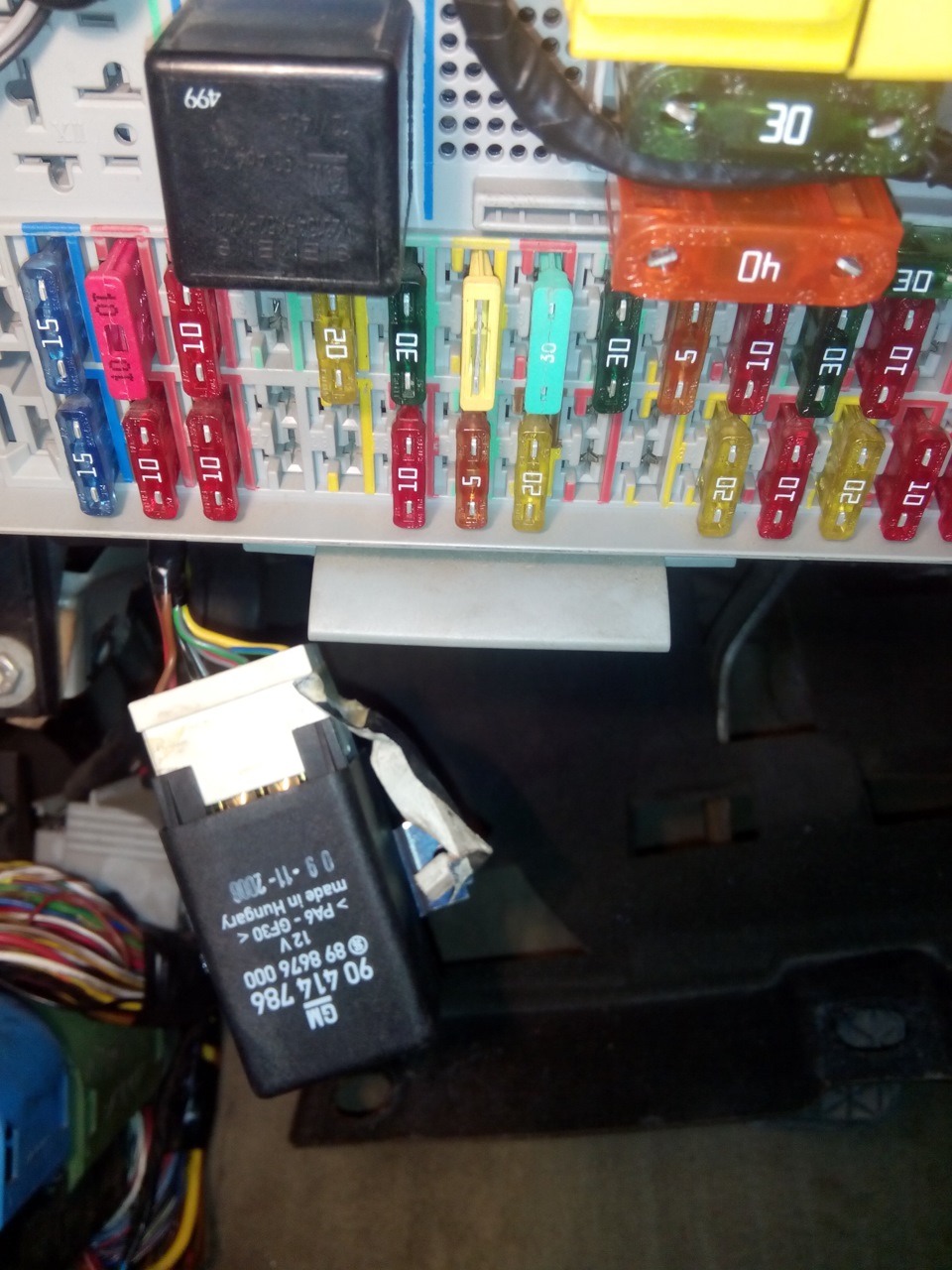

Ну і вставляємо в роз'єм потрібне реле, у мене від шевроле, хочабагато й інших аналогів за таку ціну... Кому потрібно номероригінального реле GM 6238592.Запчасти на фото:90414786

Ну і вставляємо в блоці запобіжників у 32-й роз'єм запобіжник на10A. І функція працює.

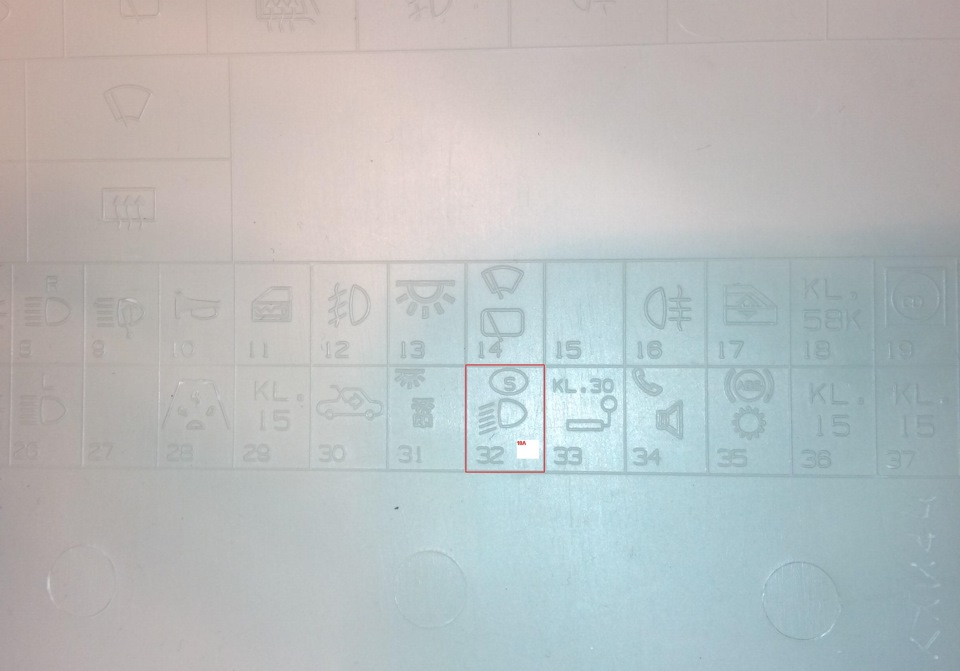

На кришці показано куди пхати запобіжник.

Ну а принцип роботи:
взятий у zhurak з його БЖ.
При використанні "скандинавського світла" горять передні габарити, задні та ближнє світло фар. Підсвічування приладки, і підсвічуваннязаднього номера не горять.
— ближній вимикається якщо перевести в положення габарити (включається підсвічування приладки),
— ближній вмикається якщо ручку в положення вимкнено (підсвічуванняприладки вимикається) ),
— ближній відключається як глушимий двигун (ручка в положеннявимкнено),
— якщо глушимий двигун при становищі "ближнє світло увімкнено" тосвітло залишається горіти,
< br> - якщо потрібно включити підсвічування приладки ручкупереводимо в положення "ближній включений"

Ну чи хто любить розуміти очима є відео для прикладу.
