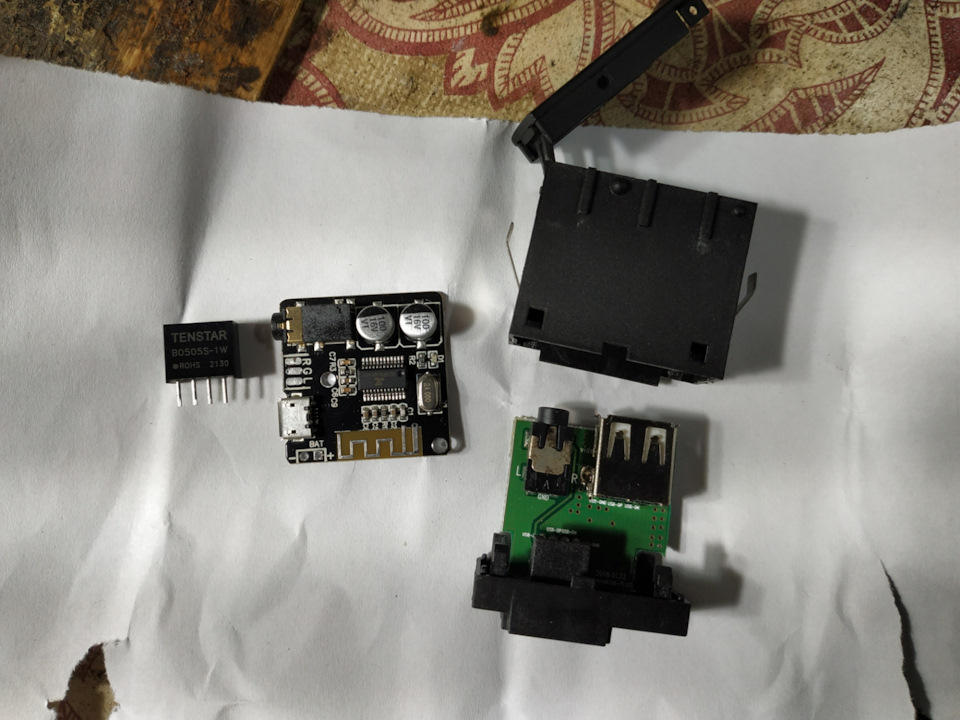

Вже розкрита коробочка з USB -AUX платою і сам модуль зперетворювачем.

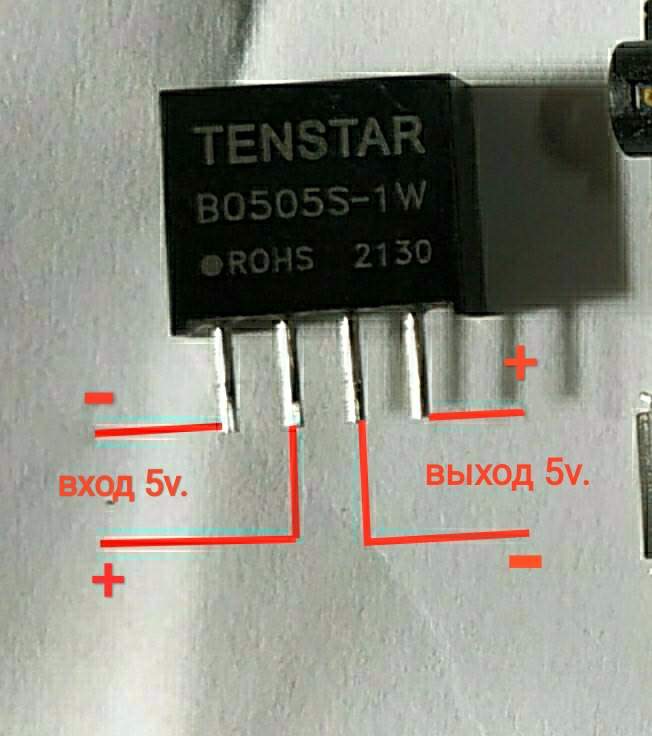

Тут показано як підключити перетворювач.

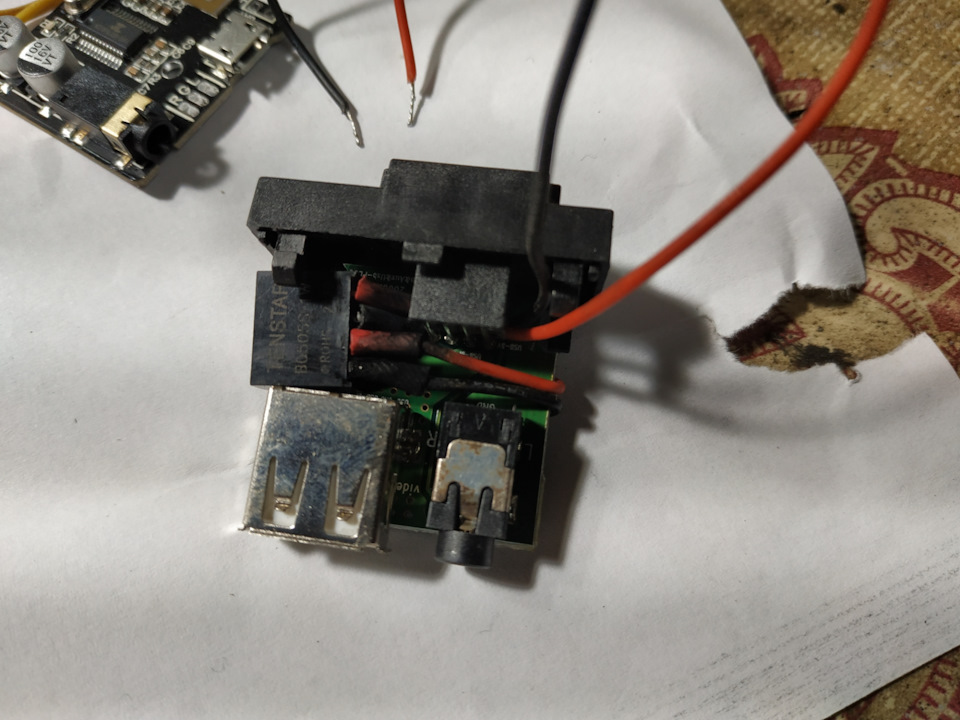

Припаюю b0505s-1w до плати.
На папері написав де на aux кабелі лівий, правий канал і мінус(GND). За кольором дроти червоно-правий, жовтий-лівий ічорний-мінус. Від сюди подав харчування на перетворювач. Припаявдроти на aux Перші випробування показали, що мінус треба перепаятина інший контакт. Просвердлив отвір у коробці щоб вивести дроти наружу.
Збираю коробочку usb.

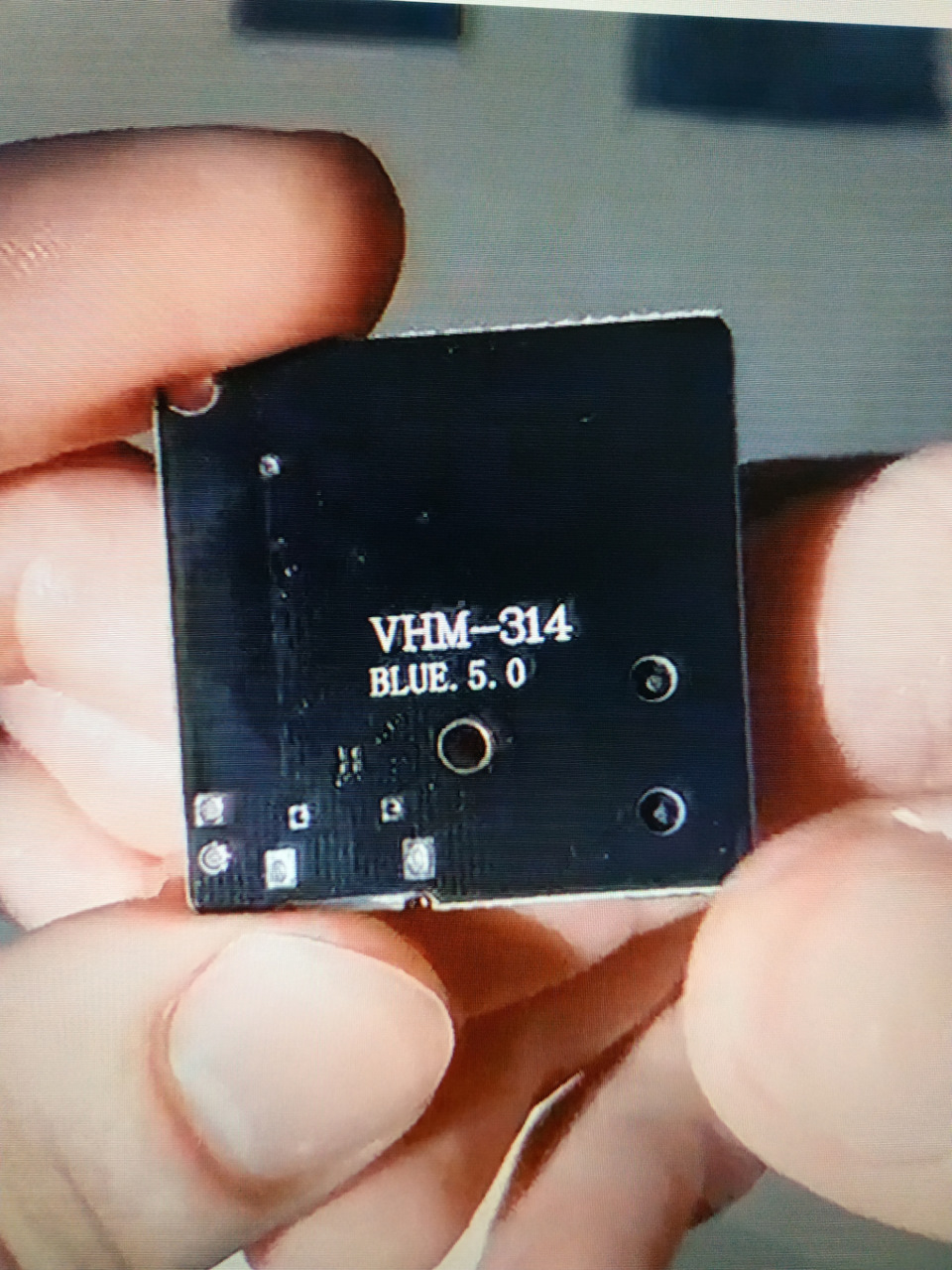

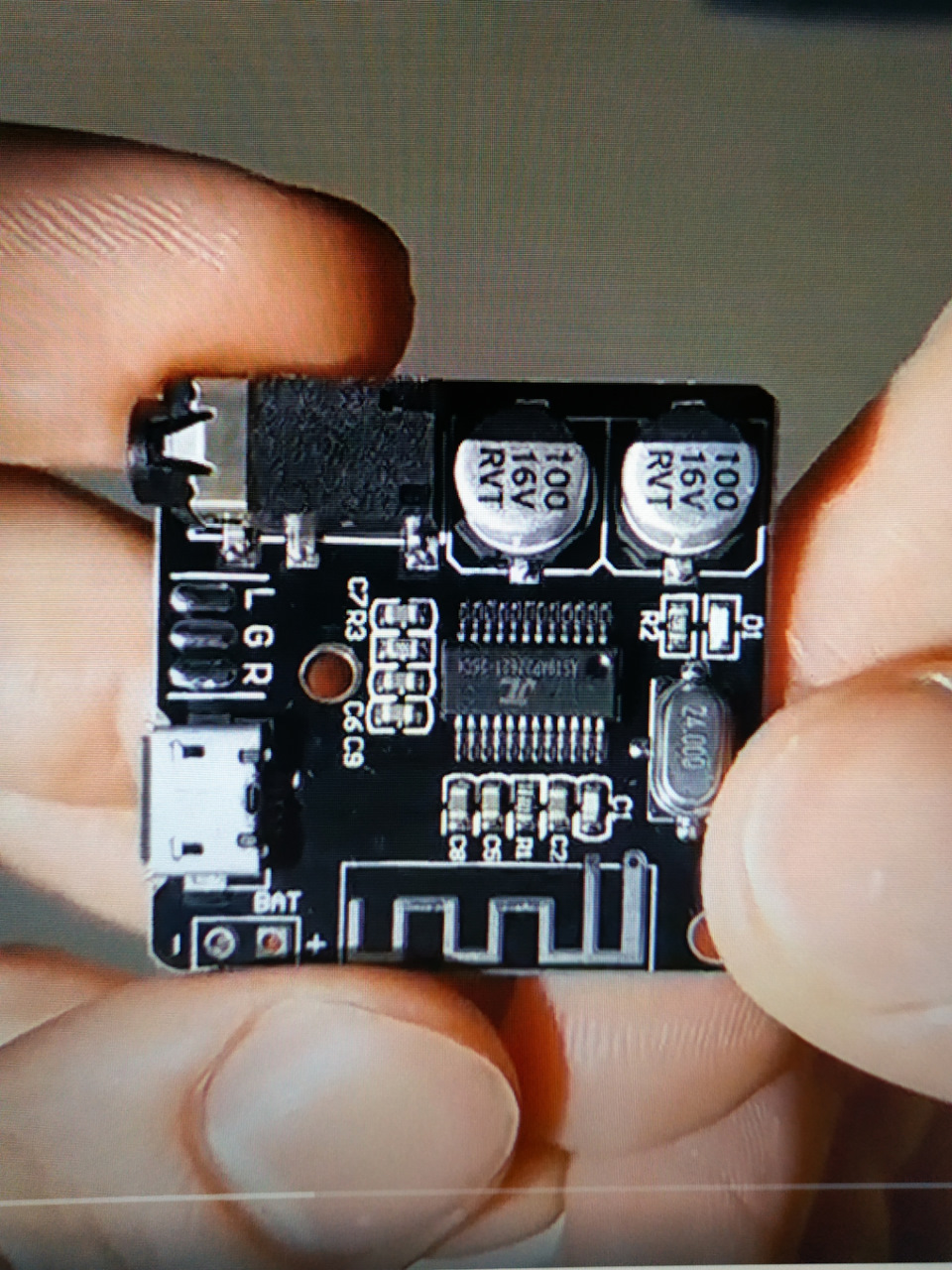

Проводи припаюю до Bluetooth модулю. Підключив для перевірки. Усекласно! Грає супер, чисто без шумів. Збираю далі. Приклеїв модульна двосторонній скотч. Так воно всередині підлокітника у включеномустані світитися. Збираю далі. Видно як світитися діод в отворіклямки. Підлокітника.
За одне поки розібрав вирішив віддати у перешивку з натуральноїшкіри.
Дякую всім за увагу!
