Всем привет!
Трохи вирішив розширити можливості штатної магнітоли за допомогоюаудіо ресівера ( продається на радіоринках, на Аліекспрес ціна до4$).
Можливості:Відтворення аудіо c USB, microSD карт (TF), FM-радіо, AUX та Bluetooth.Пульт у комплекті.

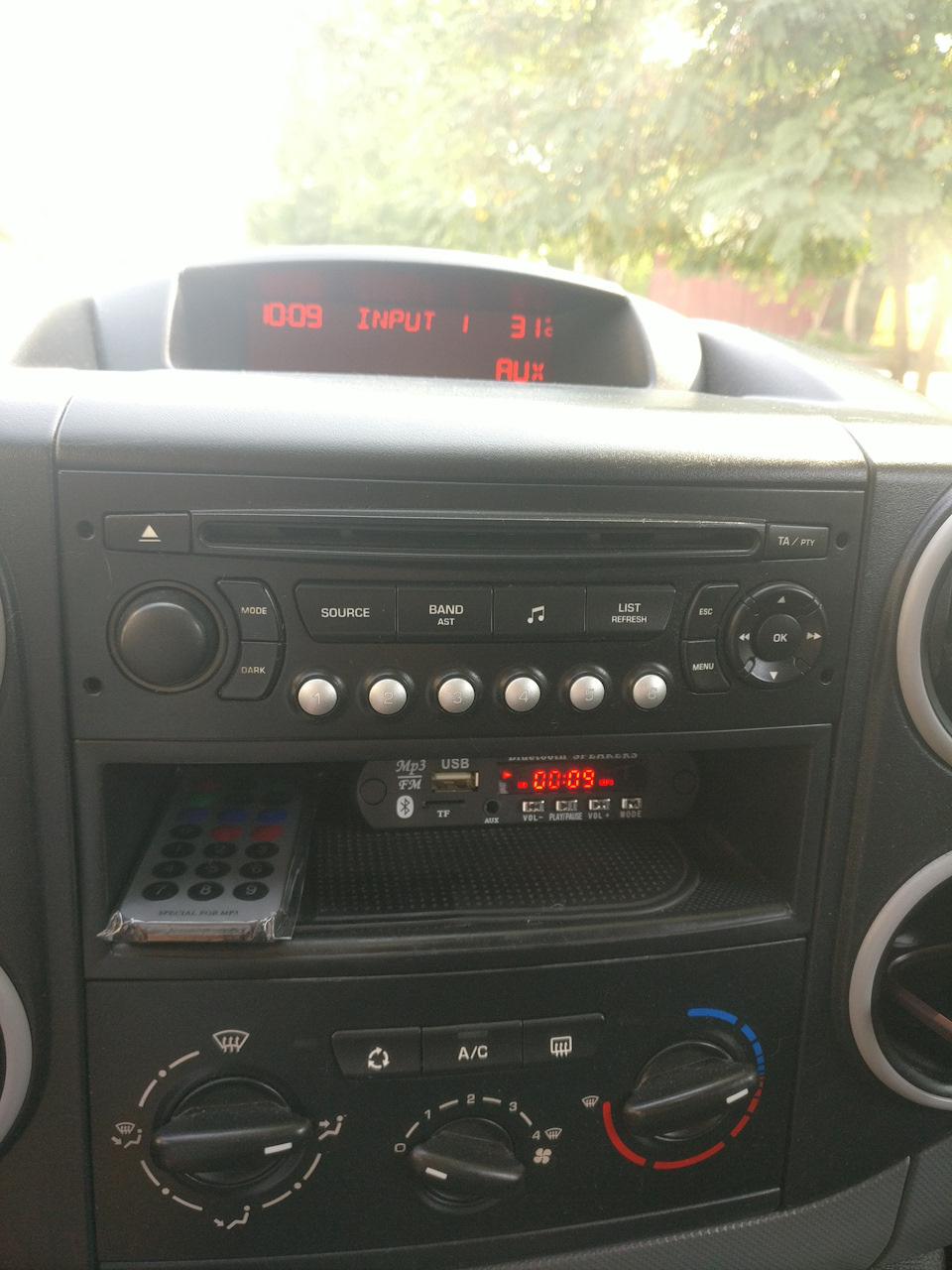

Підключений аудіо-ресивер

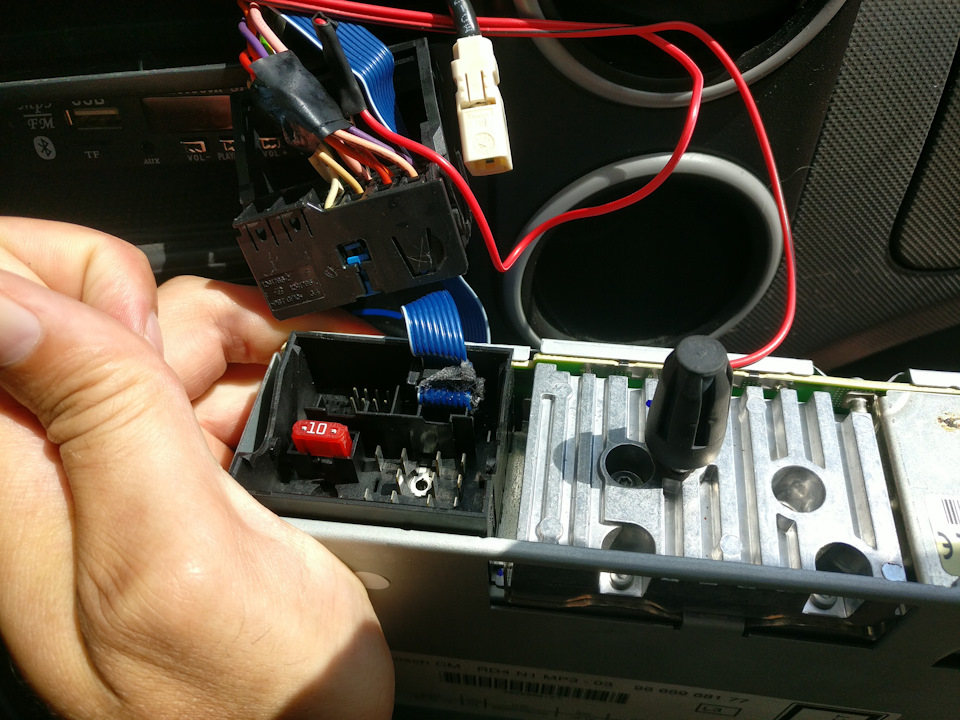

Витягуємо штатну магнітолу (вставляємо в бічні відведення придатніспиці, мені було зручніше цвяхами), відключаємо роз'єми таотримуємо доступ до магнітоли:

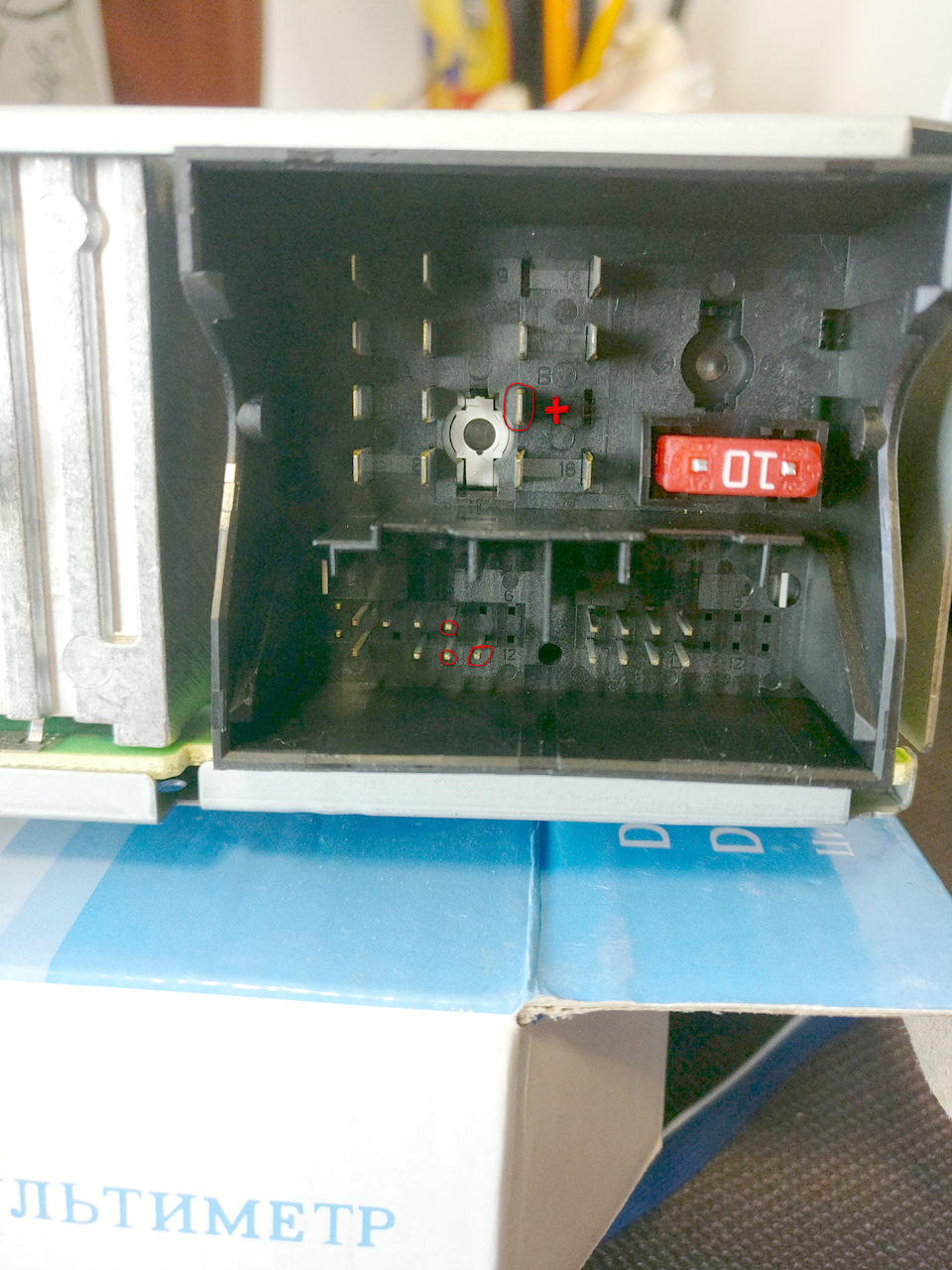

Схему розташування брав звідси - підключити потрібно 2 дроти нахарчування:Мінус - на корпус, плюс я підключив на вихід PartA - 11 (тоді ресивер включається і відключається з кнопкивключення-вимкнення самої магнітоли, якщо на висновок - 12, то тодітільки з пультика буде).
І 3 контакти аудіосигналу (земля та лівий-правий):
PartB Pin 4:audio right AUX 1 - правий канал входу AUX
PartB Pin 10:audio left AUX 1 - лівий канал входу AUX
PartB Pin 11:audio ground AUX 1 — "земля" входу AUX
магнітола RD4 роз'єми

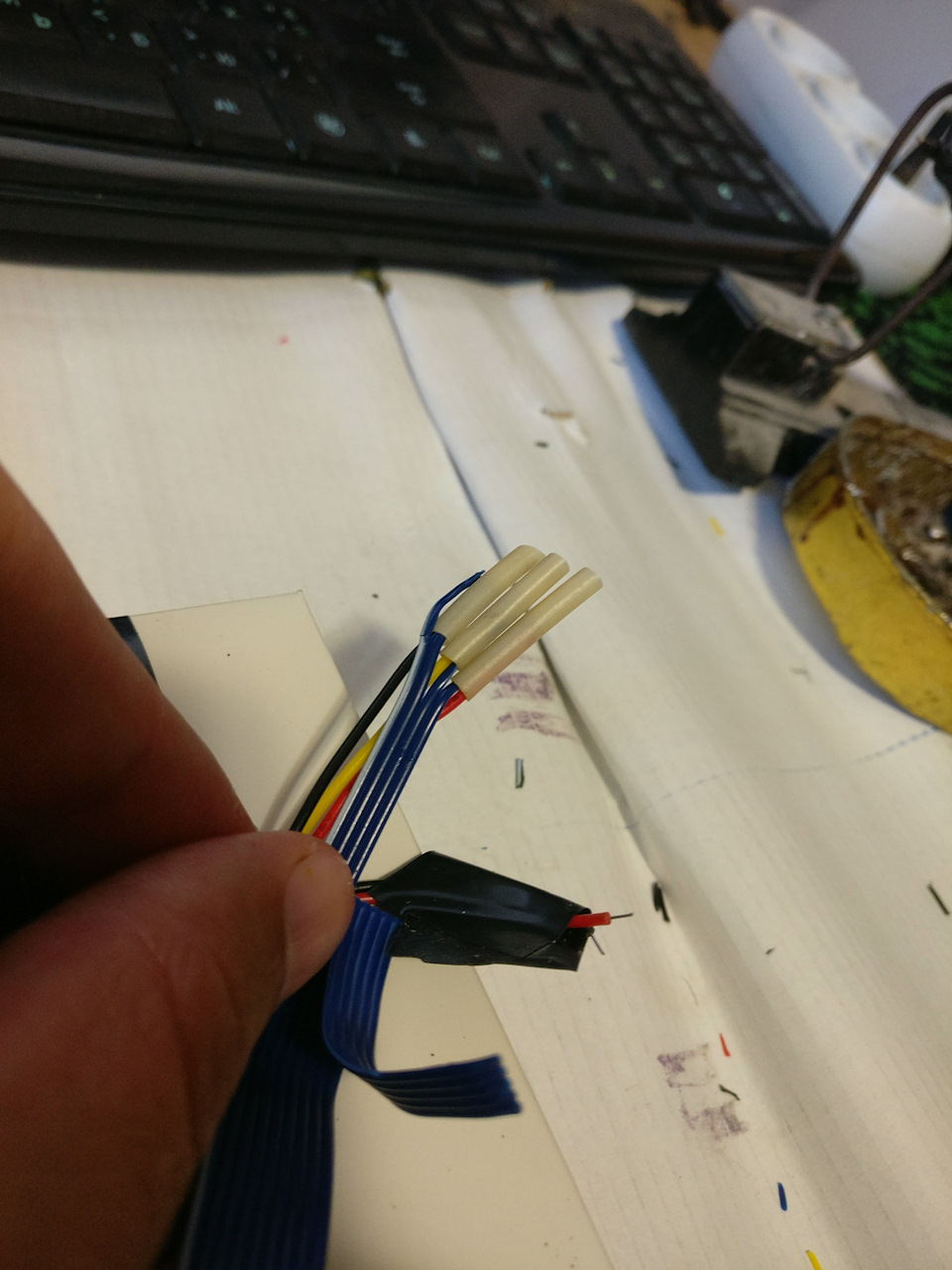

Для зручності відкусив шматок від старого комп'ютерного idE кабелюі підпаявся до нього — стає ідеальним. Після підключення необхіднопрошити нове джерело сигналу для магнітоли. Я робив це через свійDiagBox 7.03. Ось посилання, де докладно описано як це робиться. Аз 20 км\год, об'єднав центральний замок в один відсік (коливідкриваються двері водія відбувається автоматичне відмикання всіхдверей - хто постійно завантажує-вивантажує мене зрозуміє), відключив фари по в режимі 0 і заразом вдалося побороти нарештіСтарт-Стоп (про це більш докладно в моєму попередньому пості -https://megadriver.org/p1349333-vidkliucennia-sistemi-start-stop-na-citroen-berlingo-peugeot-partner). Підключаємо - все працює відмінно. Увімкнення-вимкнення черезкнопку магнітоли, перемикання по режимах ресивера через Mode. Япідключив карту пам'яті на 16 GB і забув що таке метушня з дисками.
