Обдув заднього ряду з центральної консолі

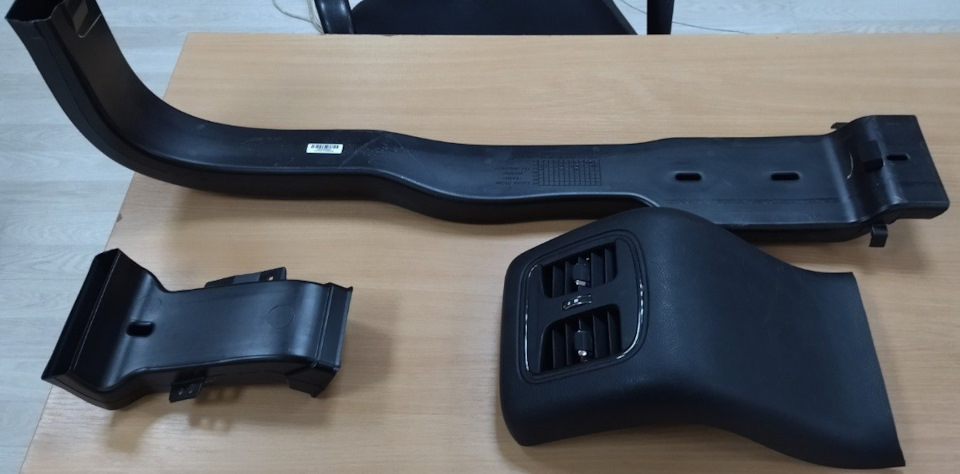

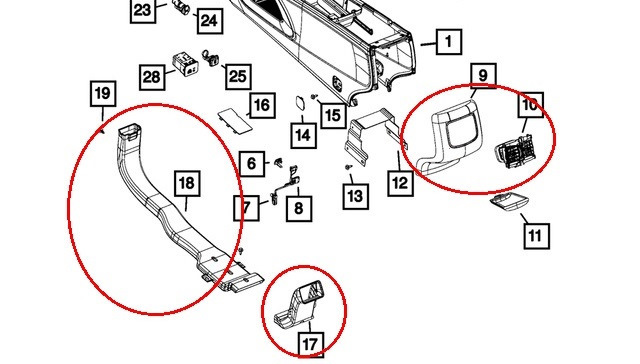

Для того, щоб зробити обдування потрібно не так багато елементів, вони складаються з:
Floor Console Duct (на підлогу Г-подібна труба) — 68159509AA
Rear A/C Air Duct (продовження, S-подібна труба) - 68160254AA
Console End Cap (накладка, обідок світлий хром) - 5UU17DX9AA
або Console End Cap (накладка, обідок темний хром) - 5UU18DX9AA
Air Conditioning & Heater Outlet (крутилки-дефлектори) -1YW771X9AA
Якщо брати з розбирання, то крутилки вже прикручені до задньоїнакладки центральної консолі. І так, дуже докладний процесустановки ... Передмова. Ця стаття стане в нагоді іншим власникамChrysler 200, на випадок, якщо знадобиться демонтувати центральнуконсоль, адже по суті вся центральна консоль тримається всього на 4болтах. Що б зробити все швидко і просто, то порядок наступний:

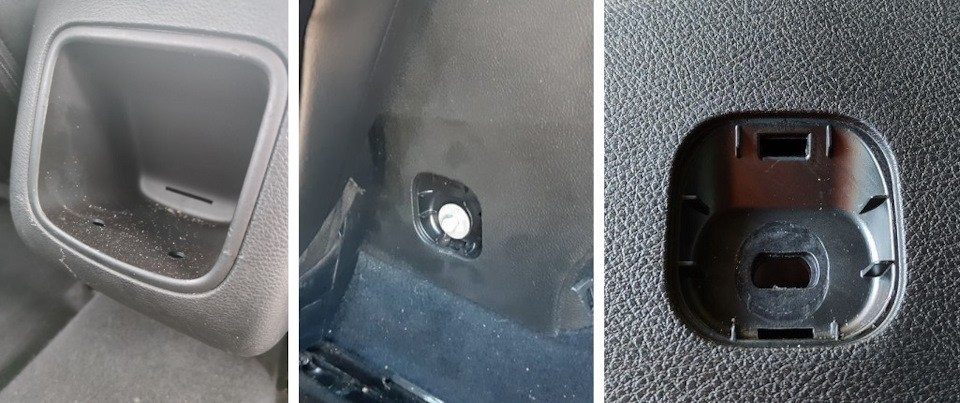

1) Всі двері відчинити відразу і не смикати їх. Відсунути переднікрісла вперед, зняти ззаду в торцях заглушки і відкрутити по 1болту з боків; 3) Тепер відсунути передні крісла максимально назад.Зняти центральний блок керування в центральній консолі (блок декерування кліматом/АКПП/ручник);
3.1) Для цього підчепити блок керування трохи з правого бокупластиковою лопаткою, щоб кілька засувок відклалися і потім простоз зусиллям смикнути блок вгору;

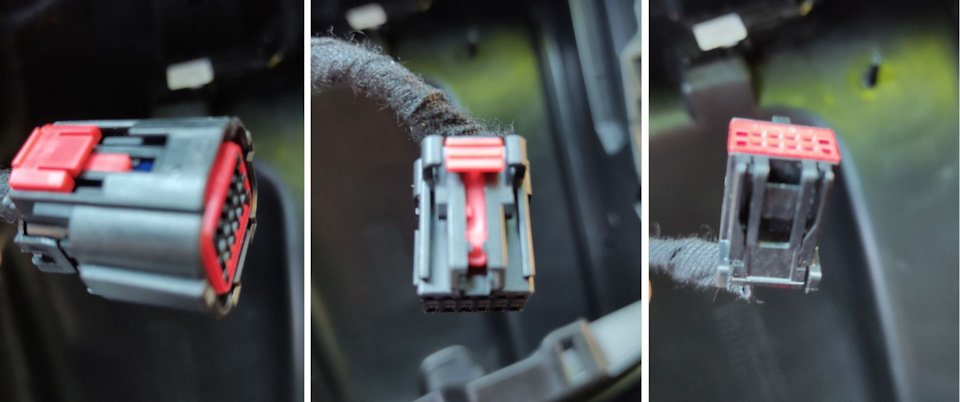

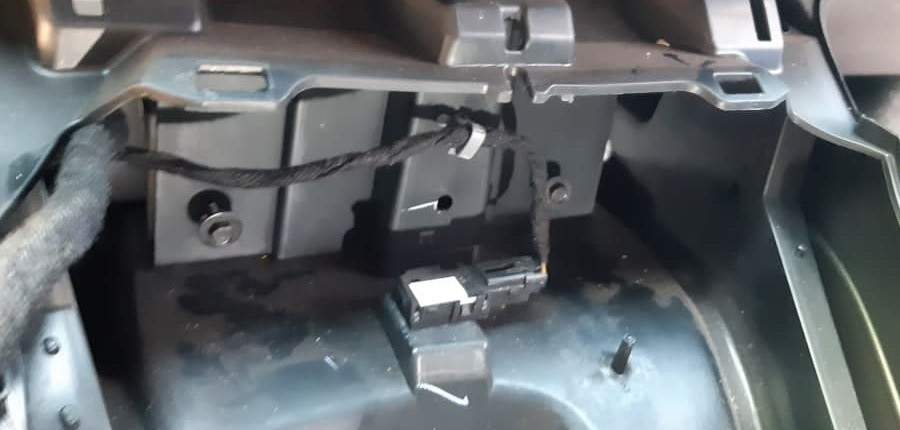

3.2) Вимкнути три конектори, на двох з них є червоні фіксатори.Сірі стяжки кабелю закріплені в центральній консолі можна нечіпати; 4) Відкрутити 2 болта. Після зняття блоку керування педалікраще не чіпляти (виключити запис помилок через відключенийблок);
