Заміна панелі приладів

Якщо ви читали попередній запис, то вже знаєте, що придбавприладову панель з центральним кольоровим дисплеєм від 200S 2.4L, ізробив їй полірування. У вечірній час:

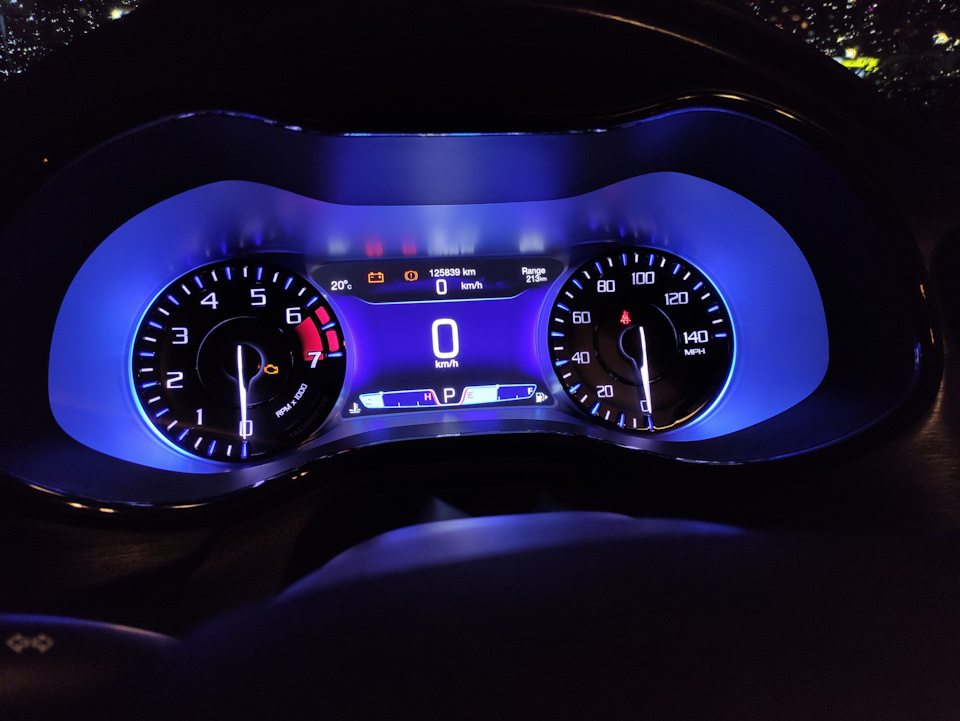

Те, заради чого все це робилося… :)

Важливі моменти:
- Значення одометра на вашій приладовій панелі не перенесеться нанову, буде те значення, що на новій.В моєму випадку на 8416 кмбільше. - Значення лічильника заміни масла теж не перенесеться, ібуде те, що на нової.В моєму випадку 25% перетворилося на 0%, томуне забудьте зробити фото.

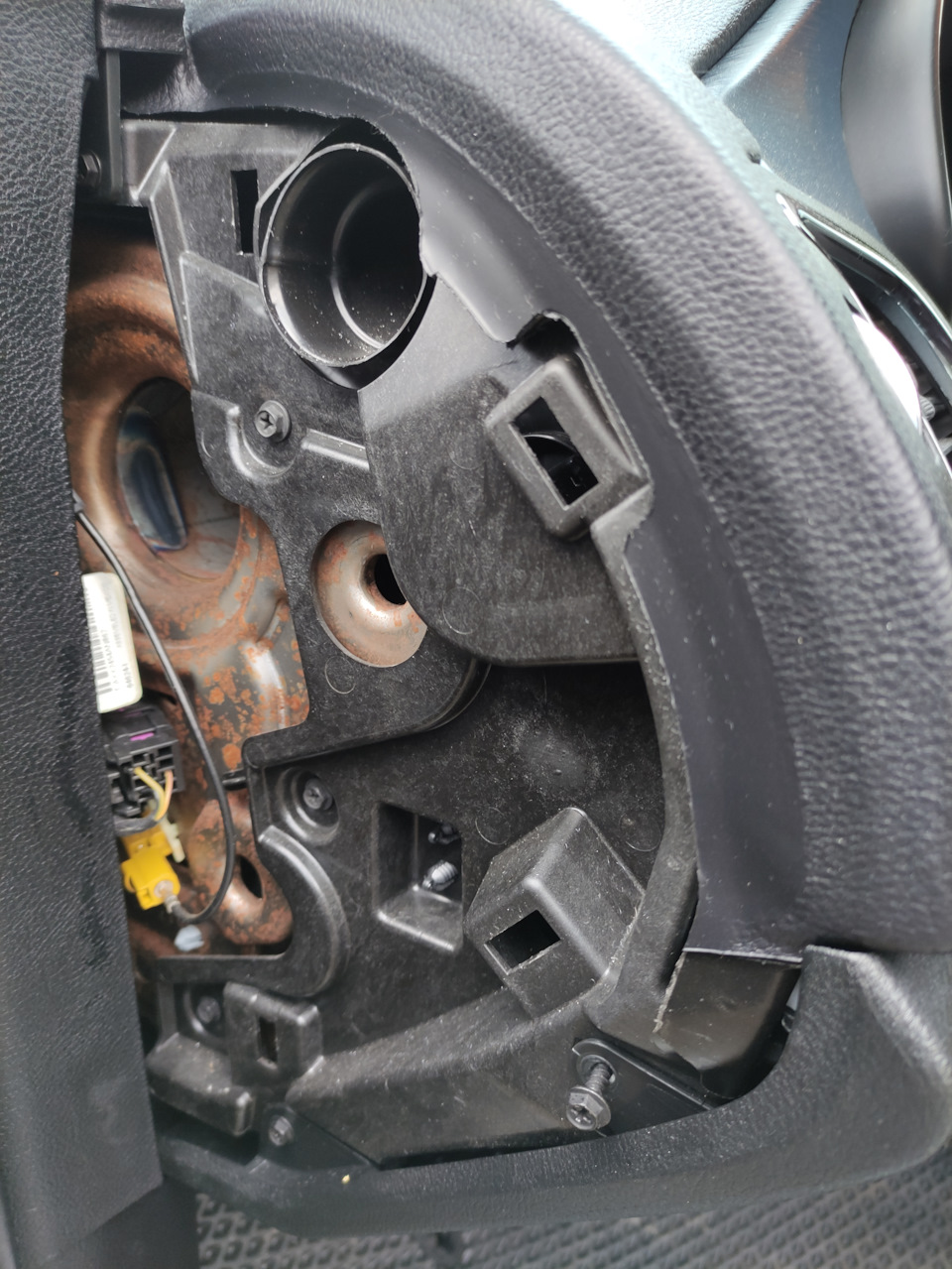

— Налаштування приладової панелі не переносяться, необхідно будезробити їх заново. Показниками Trip A та Trip B — аналогічно. Сампроцес заміни:1. Заглушити машину, відкрити водійську. Двері ідочекатися поки згасне приладова панель.В процесі краще неторкатися педалей.Зняти на торпеді зліва в торці накладку.Открутитьвнизу 2 гвинтики (візуально більше схожі на шурупи).

Фото 1.

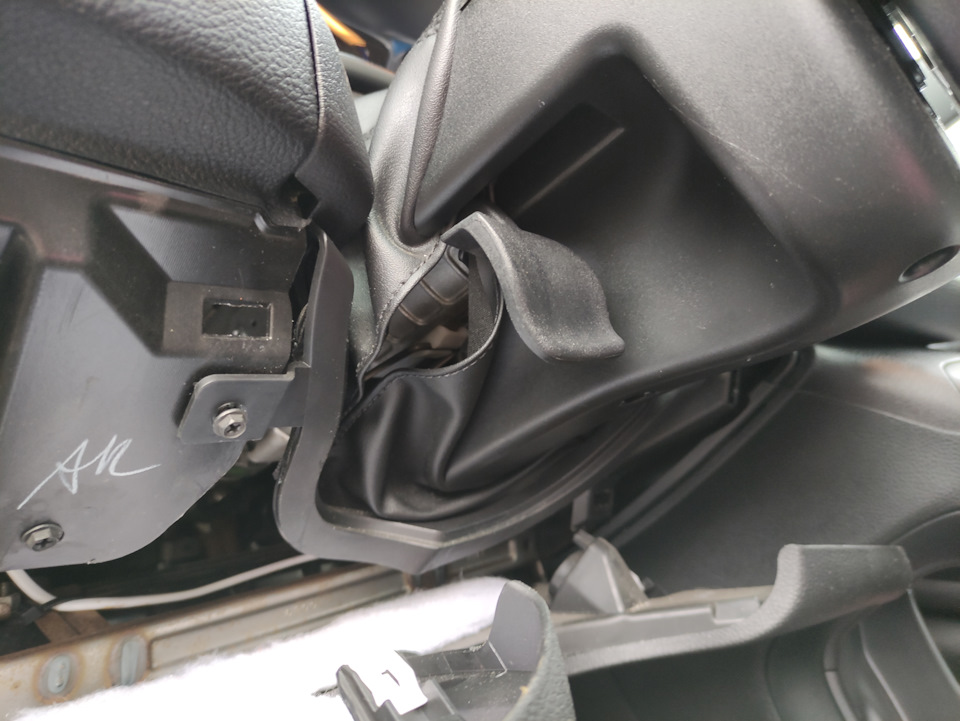

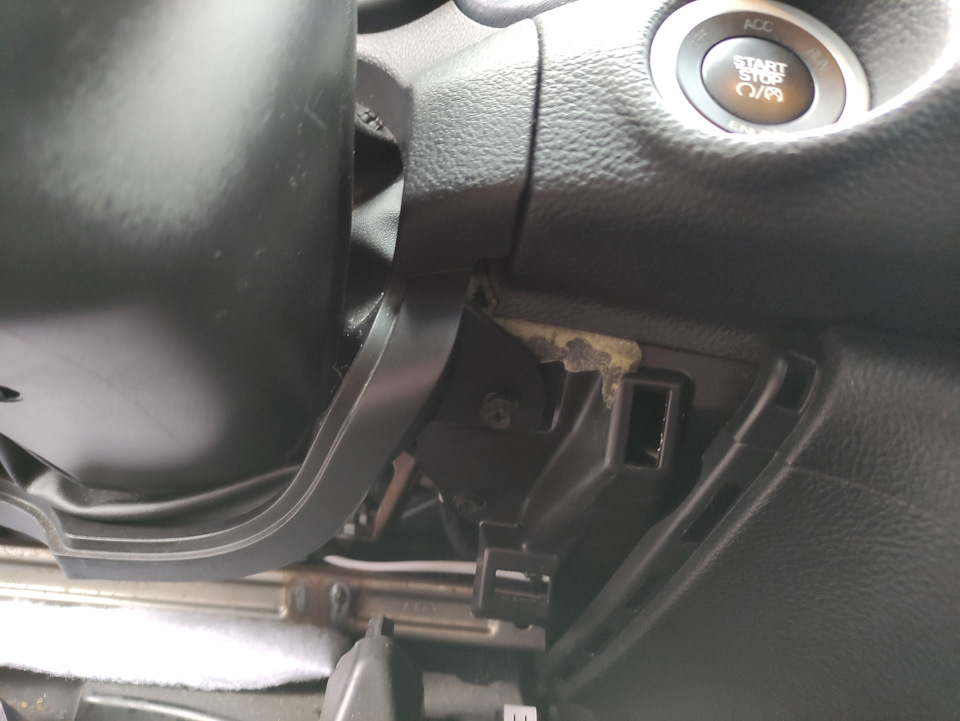

2. Відімкнути нижню під торпедою у місця водія накладку, відкрутитище 2 гвинтики. Один ліворуч, другий праворуч. Фото 2.1 Фото 2.2
3. Відсунути накладку над кермом, відкрутити 2 гвинтики.
Фото 3
4. Зняти накладку магнітофона (тягти на себе прямо, не вгору, можнабез лопаток), відключити конектор шлейфу від кнопки аварійногосигналу. Фото 4
5. Зняти синю накладку (у мене така, бо S комплектація, в іншихкомплектацій, Limited – чорна або C – коричнева). Знімати їїпотрібно праворуч наліво, краще не використовуйте лопатки, обламаєте білі фіксатори.
У мене саме так і вийшло, потім просто пальцем ззаду тиснув набілий фіксатор і він відлущувався. Підібратися пальцем та натиснутив більшості випадків буде можливим.
Фото 5.

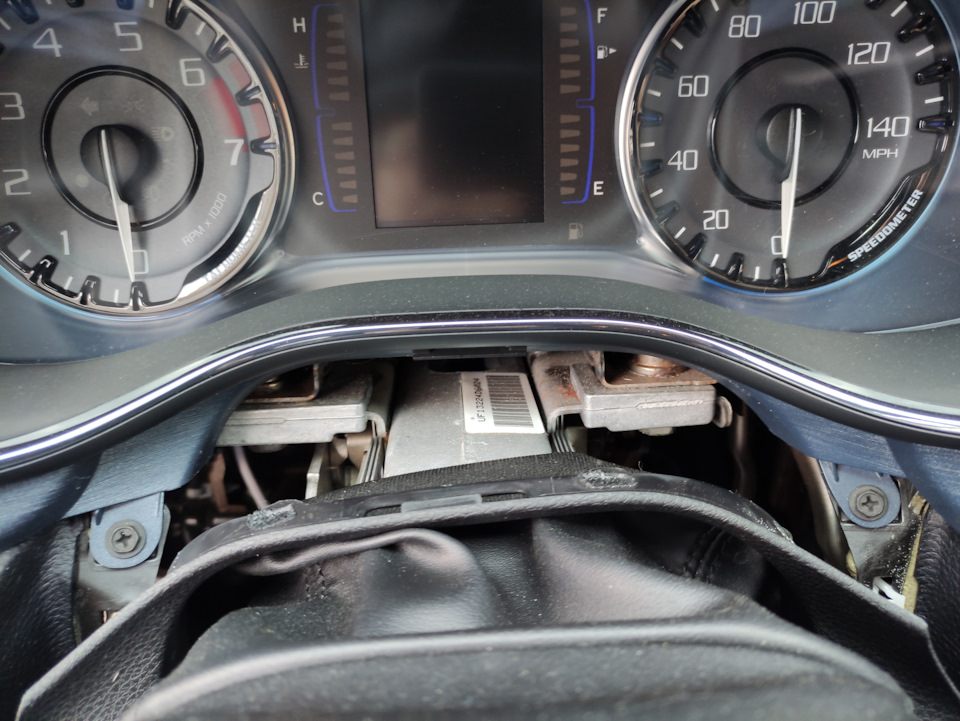

6. Відкрутити 4 гвинтики, що фіксують приладову панель. 2 зверху та2 внизу. Відштовхнути конектор шлейфу позаду. Будьте обережнішими, не подряпайте приладову панель.

Фото 6.1
Фото 6.2

7. Зібрати все у зворотному порядку.
8. Цей і наступний етапи торкнуться програмної частини, а саме як вналаштуваннях конфігурації змінюється (активується) інший типпанелі приладів, і як робиться Proxi вирівнювання.
Процедура вирівнювання Proxi використовується длядодавання/видалення блоків управління і функціональних блоків завтомобіля. До речі, про це вже написано на Форумі клубу Chrysler200.

AlfaOBD — Chrysler 200 (UF) — Body Computer — Delphi/Marelli —З'єднати — Виберіть процедуру для виконання — Змінаконфігурації…
Результат

На згадку фото старої приладової панелі. На замітку, якщо приладкавід 200S 3.6, то червона шкала на тахометрі в 2 рази менше. Якщовід комплектацій Limited і 200C, то без червоної позначки натахометрі.
Внутрішній хром прибоки сріблястий у 200C і 200 Limited, темнийхром — 200S.
