Так вийшло, що на даний момент всі патрубки для протоки антифризуне штатні, а всі металеві елементи - кастомні, хенд мейд. Патрубкирадіатора.

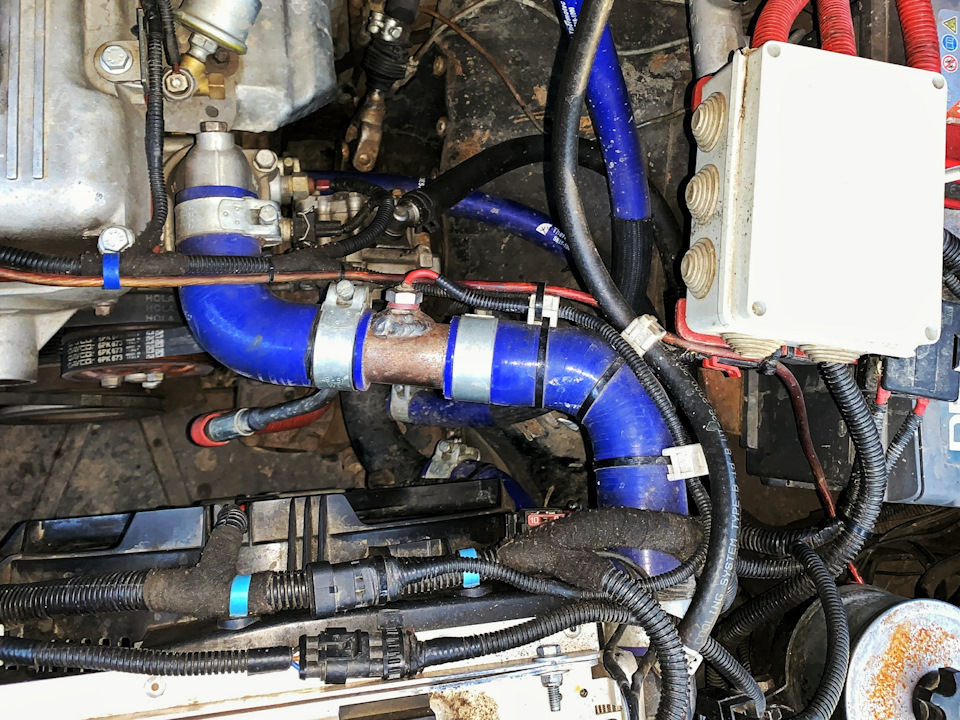

Верхній:кришка термостата з 406-го, два патрубки 90° і муфта зциліндра амортизатора, в ній датчик температури (зараз невикористовується).

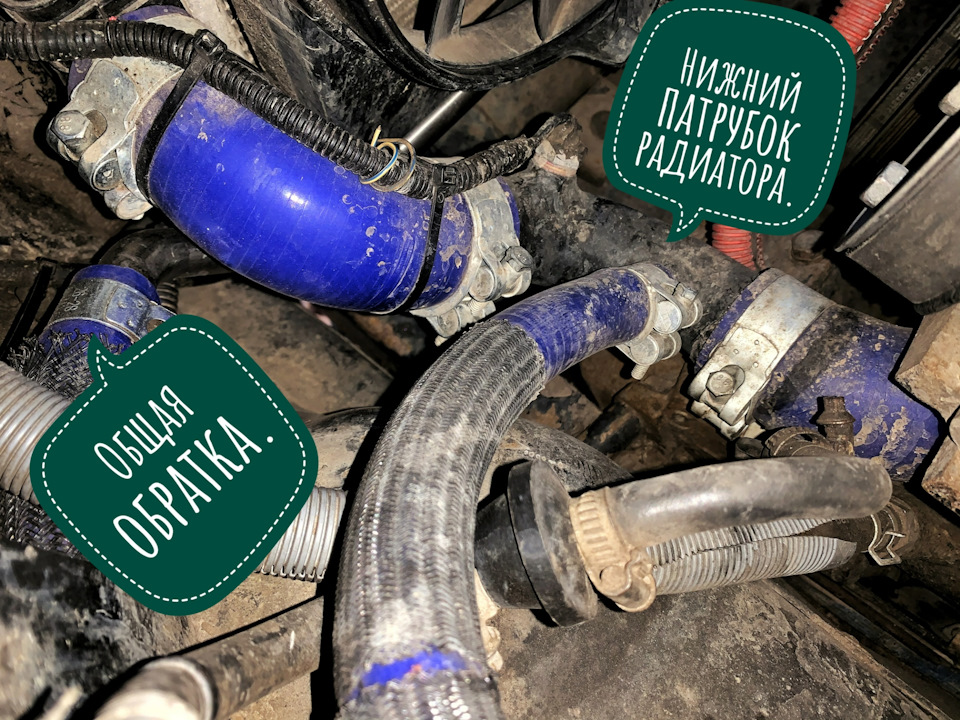

Нижній:два патрубки 90°, трійник з куточка алюмінієвої труби іштуцера виколупаного з помпи якогось американського V8, в ньому теждатчик температури, цей задіяний.

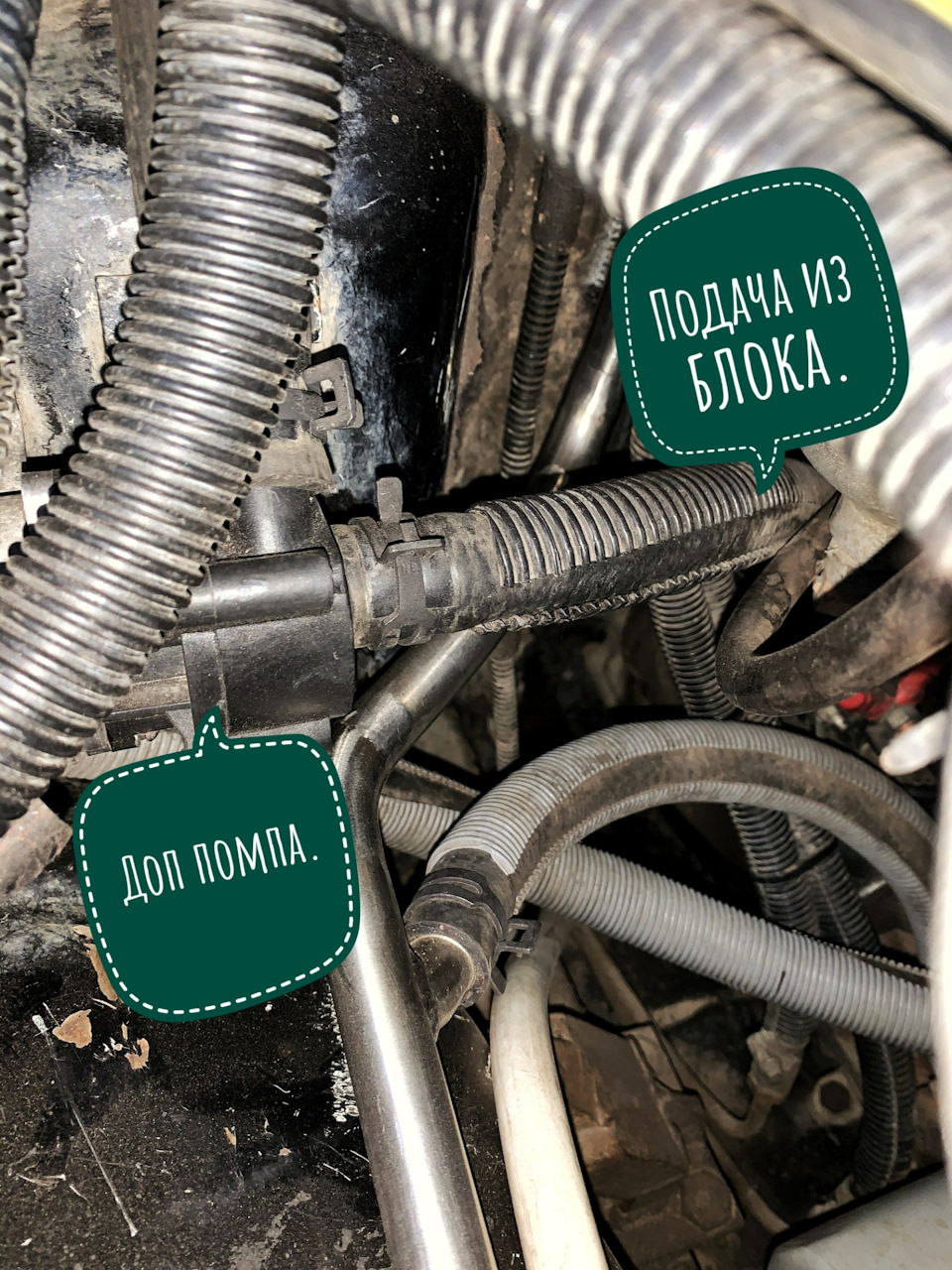

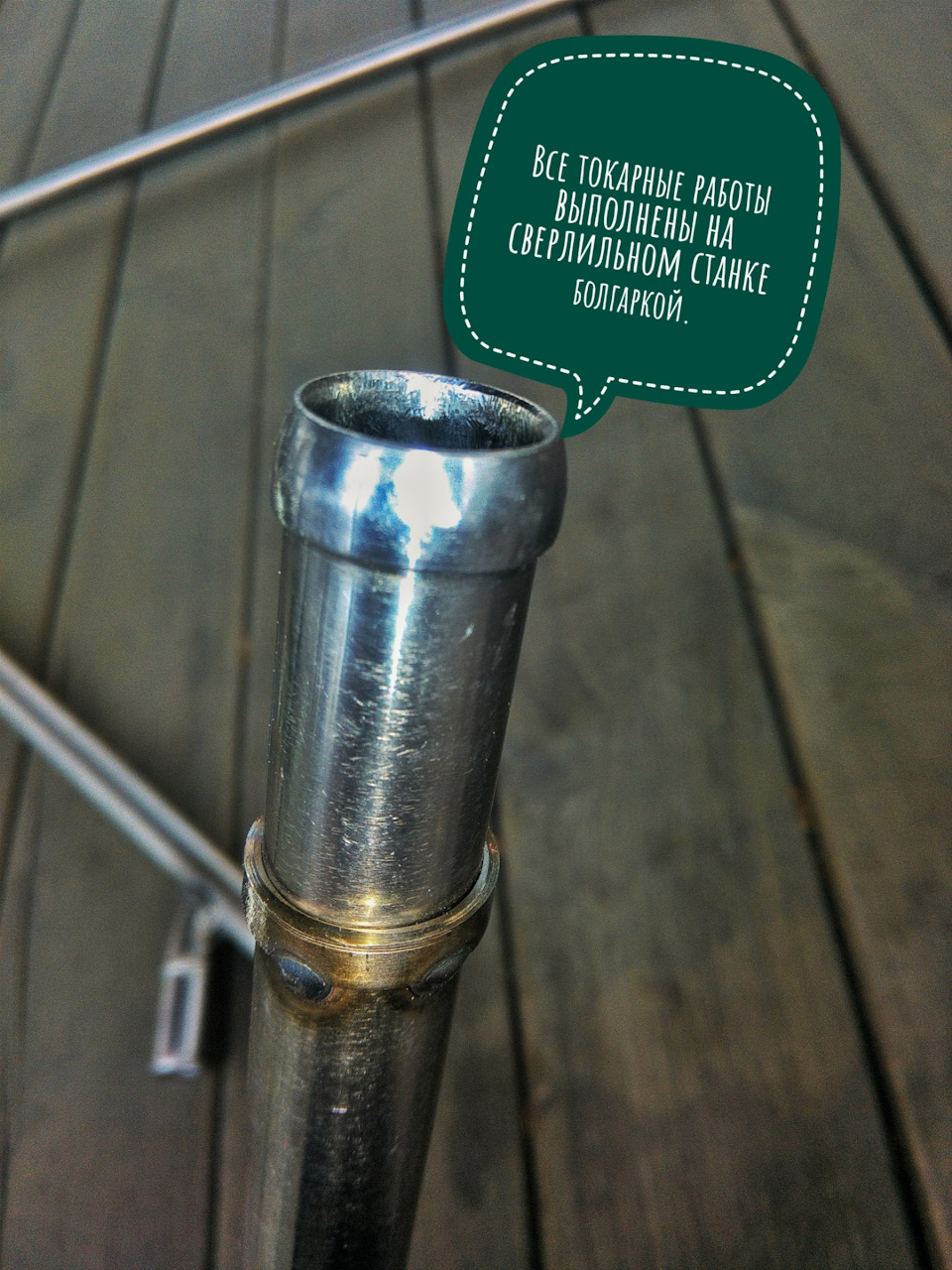

Контур який бере початок від "танчика" (так я називаю штуцерприкручений до блоку у четвертого циліндра) має три паралельнігілки:1-а, по суті штатна - додаткова помпа, основний обігрівач, задній обігрівач помпа 2-я - додаткова помпа, редуктор ГБО, масляний теплообмінник (жМТ), помпа - підігрів дроселя, підігрівачрідини омивача скла ( "кип'ятильник"), помпа, металеві магістралівиконані з нержавійки ф19 стінкою 1, 5 мм основна, 17мм штуцеробратки ЖМТ і 10мм обратка "кип'ятильника". Фото допоможутьзрозуміти компонування.
Коментарі13

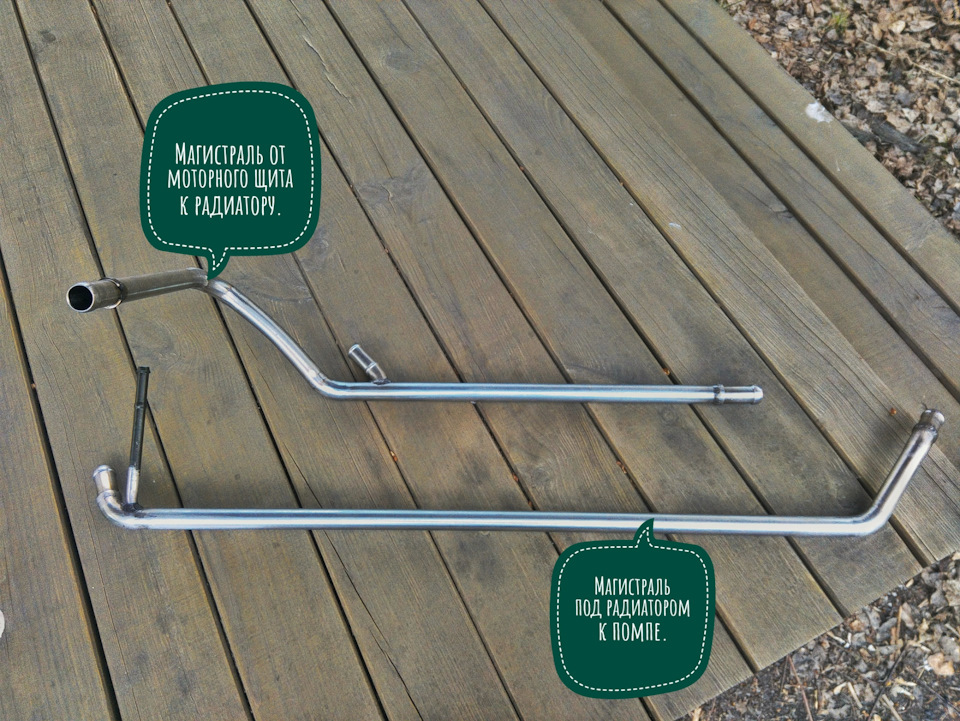

Дуже монументально.Пару питань для початку1. Магістраль від моторного щита до радіатора це що таке? Обидві трубки це повернення в помпу і стоять послідовно?2.
1. Так, обидві трубки стоять послідовно, з'єднання шлангом, одна від штуцера крана грубки вздовж правого крила, з'єднується шлангом з іншою, яка під радіатором.2. Так є.
Реализация возврата в помпу — прямо на пять баллов, очень понравилась.А почему бы, раз уж такое дело не перейти на т.н. дизельную схему? Убрать малый круг под термостатом. Этим давно балуются владельцы, а недавно и сам завод перешел на такую схему в ...
Что дает глушение отверстия в корпусе термостата и как при этом происходит циркуляция, куда течет вода из головки?Если у Вас все последовательно то как происходит циркуляция по малому кругу с закрытой печкой?Ваши фото посмотрел не понял, поясните плиз.
Глушення малого кола між помпою і пічкою дає кращу циркуляцію в грубці. А в грубці стоїть кран з байпасом, забув вказати, в нових машинах взагалі крана немає
Як реалізована дизельна схема? Подача з корпусу термостата в печі з печі в обратку помпи, а танчик заглушений?
Так, так. У мене правда і обратка помпи заглушена, а натомість все зливається в нижній патрубок. Була б трубка під рукою - переробив би як у вас) але не до того було
Позбутися коротуна між термостатом і помпою привабливо звичайно. Бентежить тільки подача довжиною в 1,5 метра. Не скажу, що є претензії до температури печі. Як при Вашій схемі температура мотора поводиться?
Якщо термостат нормально працює то стабільно, зараз тримається 90+-2 градуси (на око по приладах)
Ваша система по ідеї повинна стабільніше працювати ... Я задумався про те, щоб спробувати взяти подачу з корпусу термостата, замість танчика а решту залишити як є.
Подогрев дросселя… Хм может и не нужен, не думал о нем.
Схоже на гніздо Чужих... Зараз прийде Ріплі, і все спалить!
Не схоже, там ні грама слизу. І окрім мене туди ніхто не прийде!
