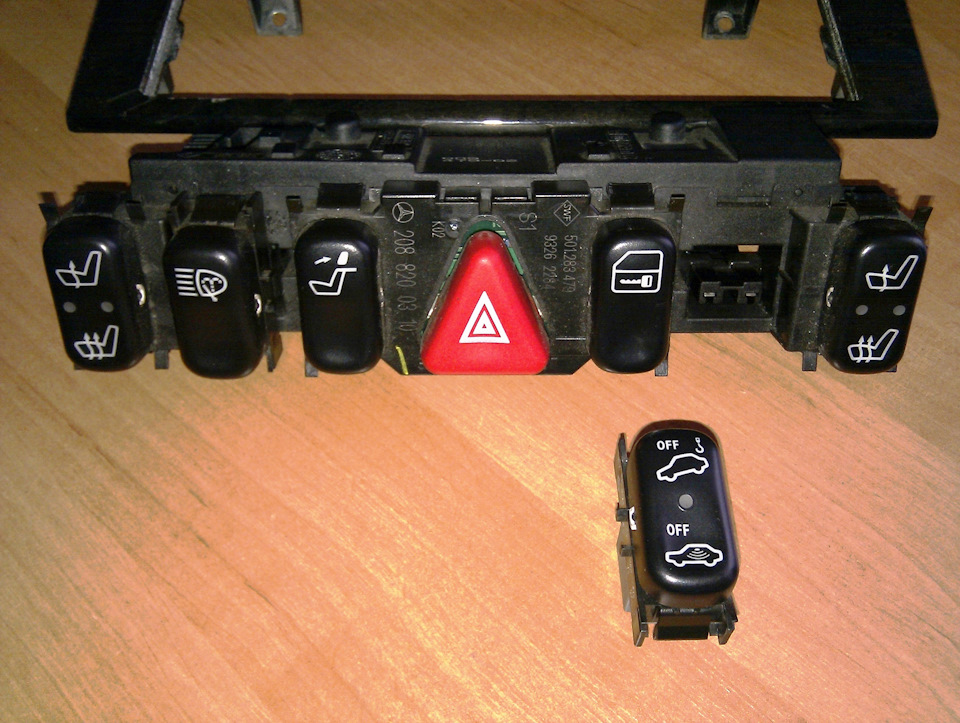

Кнопка вкл-вимк. Систем. Можна окремо відключати і датчик крену ідатчик об'єму
Опція 551 і система протиугінної сигналізації (EDW) і 882система захисту салону Частина 1 Всі привіт! мене немає, то вирішивя їх встановити.Все робилося не за один раз, а поетапно. Джгуторигінальної проводки і не один.
2. Датчик об'єму з кронштейном для стелі
3. Датчик крену, рідинний (знаходиться в ніші, там де і АКБ)
4. Штатна сирена (знаходиться під переднім правим крилом)
5. Кінцевик замку капота (встановлюється до лівого замкукапота)
6. Кнопка вкл-откл. На центральній консолі справа)
7. Ізолента, стяжки та ін. > 1. Центральну консоль (дерево) підкнопку (можливе доопрацювання старої консолі)
2. Стеля під датчик об'єму (можливе доробка старої стелі)
3. Блок PSE. (заміна під питанням)
Все це добро зав'язано на блок PSE (центральний замок) якийзнаходиться біля АКБ. І який повинен підтримувати ці опції (якмінімум мати роз'єми під ці опції). Плюс можливо знадобитьсякодування блоку PSE під ці функції. Це буде залежати від того, чивізьмете ви всі з однієї машини, де все це було і працювало, чи зрізних машин. В ідеалі все брати з однієї машини (донора) тоді всезведеться до простої установки. До простої установки це сказано. Аось щоб це все поставити необхідно витратити чимало часу. Для того, щоб це все впровадити в машину необхідно:1. Зробити дірку у стелі (акуратно! ) під датчик об'єму. Або ж замінити стелю.
2. Встановити датчик крену (напевно найпростіше)
3. Розібрати млинець весь салон, зняти всі сидіння, підлогупідлоги, розкрити пластикові шахти для прокладання новихпроводів.
4. Прокласти дроти по салону та в стелі до датчика об'єму.
5. Прокласти дроти із салону під капот, до кінцевика та досирени.
6. Встановити кінцевик капота
7. Встановити сирену
8. Випилювання центральної консолі отвору під кнопку. (можна купитиготову консоль) PS:Сирену і кінцевик капота я так ще й непідключив. Провід під сирену вивів, але сирену ще невстановлював.Сирена йде із автономним АКБ. Штатний АКБ вийшов зладу, поки не вирішив що робити. А до кінцевика замку капота я ще йне провів дроту. Сподіваюся незабаром це зроблю. >
Всім дякую, продовження слідує! Всі фотки не поміщаються!

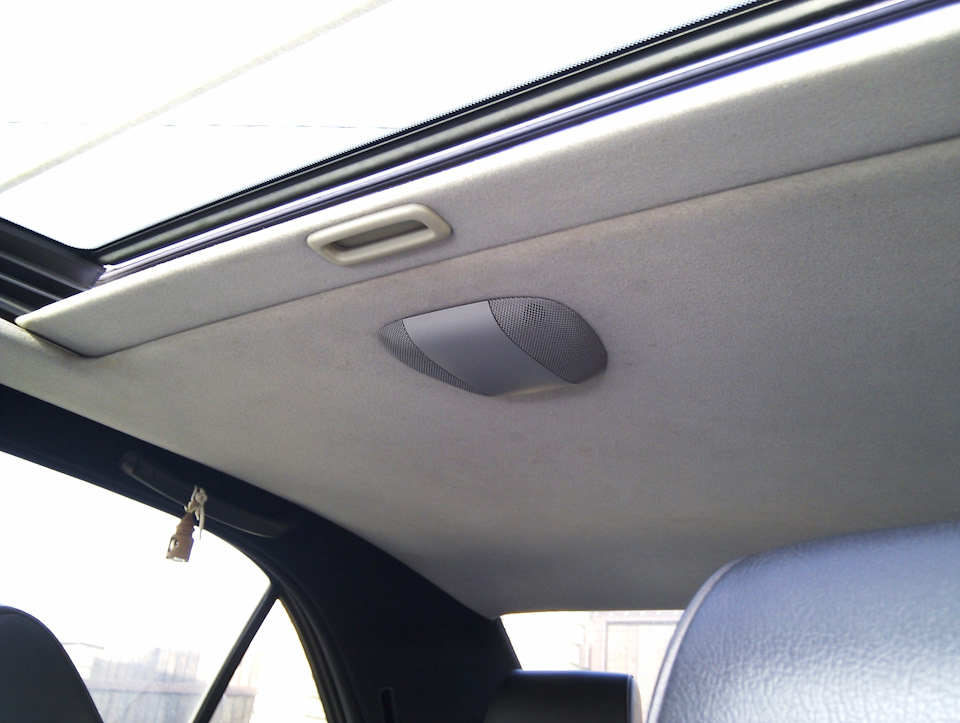

Встановлений датчик об'єму

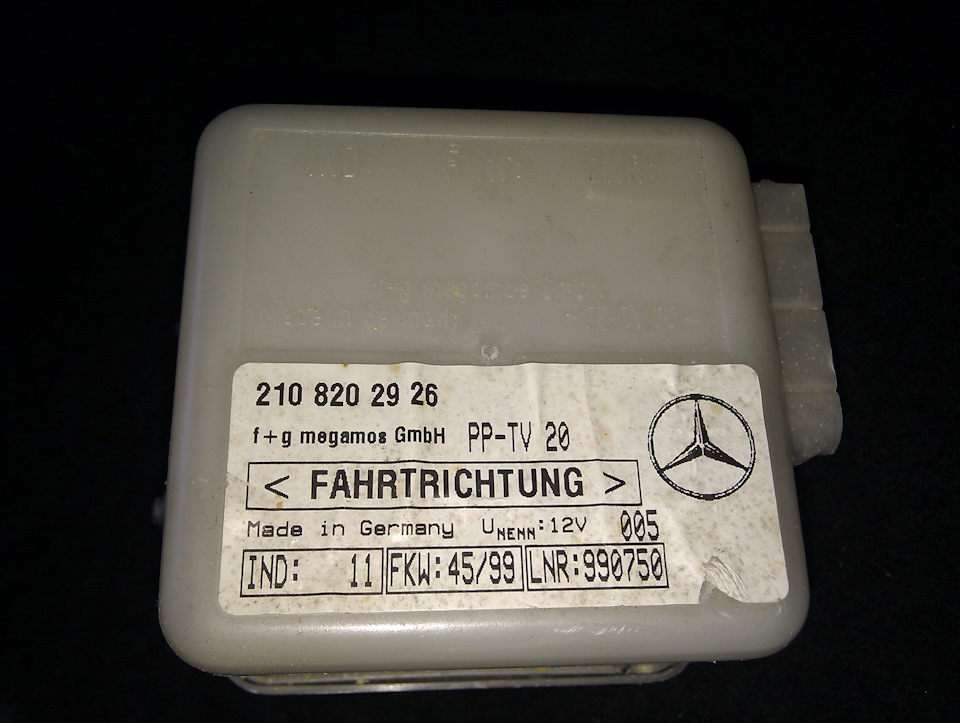

Датчик крену, рідинний

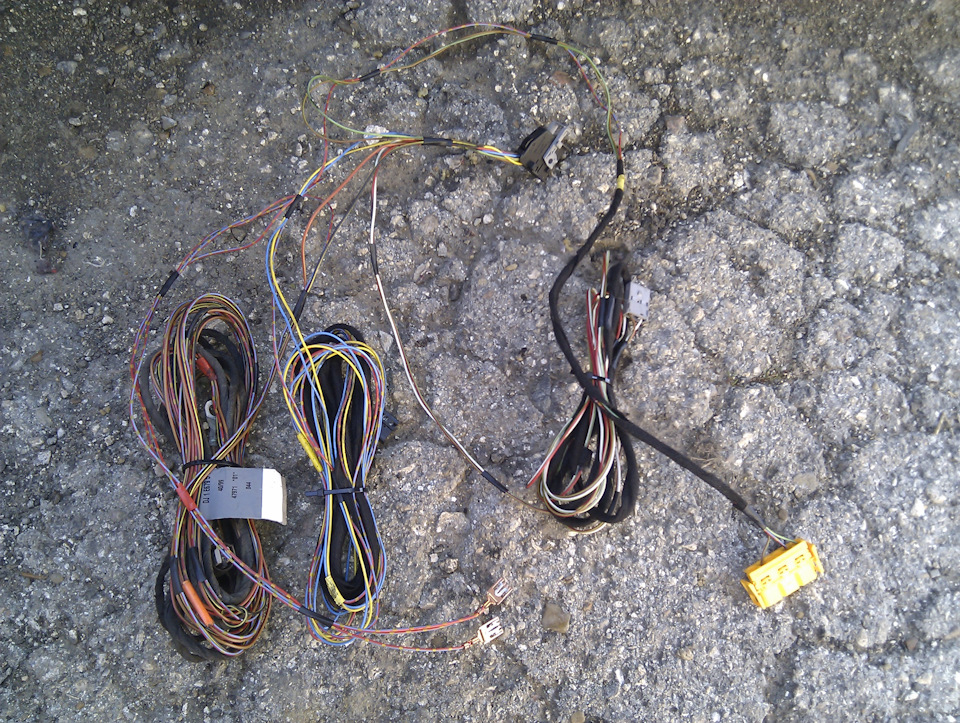

Провід для всього цього добра

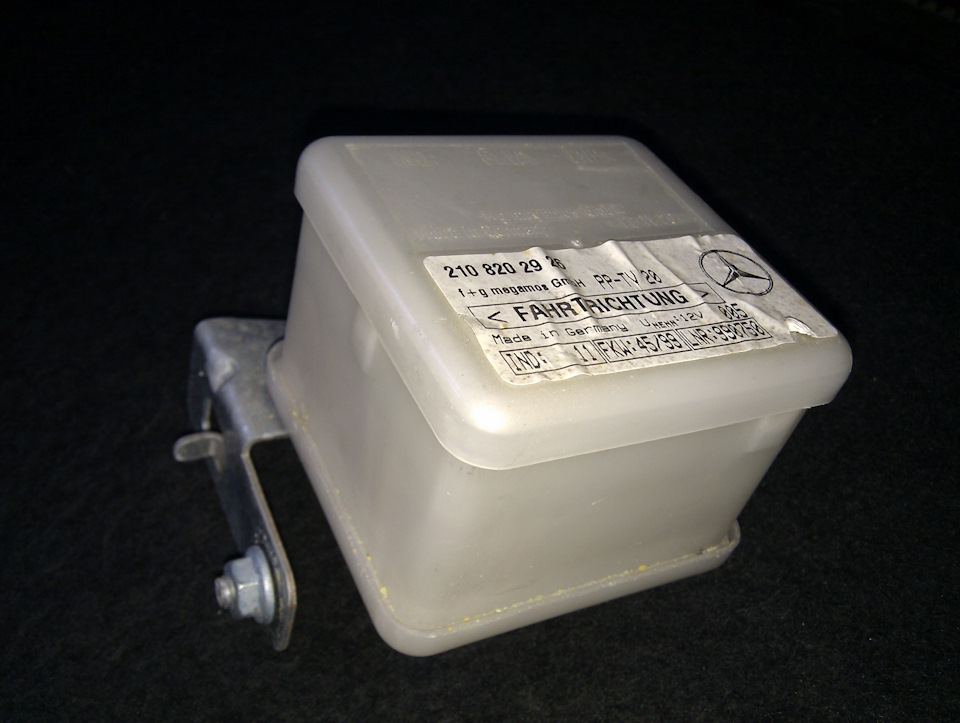

Датчик крену
Датчик об'єму
Датчик об'єму
Датчик об'єму
Датчик об'єму з рамкою
Підключення проводки до заднього блоку запобіжників
Підключення проводки до заднього блоку запобіжників
Блок PSE, знаходиться у відсіку де АКБ, блок запобіжників та датчиккрену< Сирена виглядає так, знаходиться під переднім правимкрилом, плюс до неї ще потрібен кронштейн кріплення






Коментарі20
Доброго дня, мужики, скиньте будь ласка схему проводів (A2115406108 98) в личку або на [email protected], як з'єднуються блоки (за контактами), у мене класик, та розумію чогось може з проводів не вистачає (як приклад на задній плафон - якого дроту (...
Доброго часу доби, у знайомого стоїть кнопка тільки з режимом для транспортування, тобто немає датчика об'єму в салоні. Він її випадково натиснув і машина стала на охорону, і не знімається, не працюють склопідйомники підголовники, Маргає аварійка, дв...
Цікаво що стельовий датчик від рестайлу, напевно комплектом знімалося з рестайлової машини? Оскільки у мене дорест і по датчику на середніх стійках. якщо хочеться більше опцій та безпеки))
Так повним комплектом з рестайлу.
Доброго дня доби! Через старий потрібно активувати сигналку? Ключі міняти не довелося, а то кажуть що мовляв для сигналки потрібні інші ключі…
В описі я писав Все це добро зав'язане на блок PSE (центральний замок) який знаходиться біля АКБ. І який повинен підтримувати дані опції (як мінімум мати роз'єми під ці опції). Плюс можливо знадобиться кодування блоку PSE під ці функції. Це буде зале...
Дякую! Просто ставлю на w211, начебто роз'єм є, кнопки в плафоні вставив і відразу світлова індикація з'явилася
Я ось хотів ще запитати де стоїть блок захисту буксирування, поруч із блоком цз?
Я не знаю де він стоїть на W211. Та як би і немає такого блоку у W210. Є тільки датчик крену.
От такого блоку взагалі немає?
ні.
Хм, ну гаразд, все одно дякую за інфу;) У мене просто такий набір для сигналки
Вітаю. Коротше заразився я від вас цією темою. Теж хочу собі сигналку штатну. Вже роздобув сирену + датчик крену + проводка зі штекерами (ось тут у мене є до вас питання) все начебто банально і по місцях. Але проводка у мене виявилася трохи урізана б...
Щоб правильно і безпомилково все підключити потрібна схема електрична принципова. Я в цьому розуміюсь. Але навіть мені ліньки було це робити. Тому я взяв проводку всю цілком, і таку як мені потрібно, і всі датчики. Коротше весь комплект з машини доно...
А чи працюватиме кнопочка панік на ключику?
Цього не знаю.
Ахтунг повний! Серйозна справа зроблена. Мені ще більший гемор чекає скоро. Установка опцій 551, 882, 581 і 423.
Вай-вай! Ну… очі бояться руки роблять.
Маньяк!
Взагалі мені здається, що важче це було все написати і викласти сюди, ніж встановити в машину)))))
