Скандинавське світло

Скажу відразу я любитель їздити на автомобілі з увімкненим світлом, щоб виключити питання "а навіщо? ", "а сенс? ", "нафіга? " і т.П. Цепов'язано з тим що вже сам неодноразово стикався з проблемою:натрасі в сонячний день не видно зустрічну машину в тіні дерев, щостоять на зустрічній узбіччі, та й у самого машина сірого кольору.Якщо ж ви противник такого підходу, то рекомендую не читатиподальшу розповідь, щоб не витрачати свій дорогоцінний час. Тим хтовсе-таки залишився дочитати розповім, що було зроблено. Такийвид:

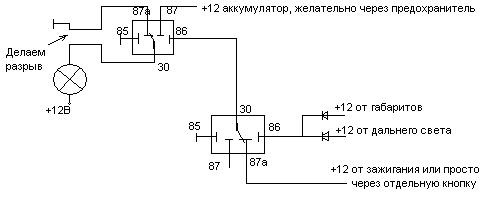

Перша схема реалізації

Режим роботи простий:включаємо запалювання відразу загорялосясвітло, включаємо габарити він відключається. Миготіння далеким тежповноцінно працювало. У цьому автомобілі це було виправдано, т.К.стояла лампа типу Н4 тобто двох ниткова і таким чином якщоперегорала нитка ближнього світла, то лампу все одно потрібноміняти при цьому нитка далекого світла була практично як нова. Унинішній машині в мене окремі лампи на дальній і ближній, томунемає необхідності робити подібну схему. Реле автоматичне включеннясвітла. Вивчення форумів підказало, що це реле так званого "скандинавського світла". Воно змінює режим роботи габаритів таближнього світла на наступний:
Включаємо запалювання — загоряються передні та заднігабарити. Підсвічування приладів, магнітоли та номери негорить.
Завівся двигун — до габаритів додається ближнє світло.
Глухаємо двигун, вимикаємо запалювання > — все тухне.
Якщо на заведеному двигуні включити габарити — тухнеближній, включається до габаритів підсвічування номера, панеліприладів, магнітоли (стандартний режим увімкнених габаритів). Якщоклацнути вимикачем далі то як завжди ввімкнеться ближнє світло. Тутже був вивчений екзист щодо наявності цієї релюшки і ... Мійінтерес як вітром здуло. Ось код оригінального реле 62 38560 ціна вкрай не гуманна. Після подальшого вивчення булоз'ясовано, що можна підібрати альтернативу з вектри (62 38618, 62 38 592). Але й там ціна також вражає. Майже 40 $за одне реле я вважаю, що це перебір.У результаті реалізаціяфункції була відкладена. Все заглохло на пів року. Але ближче доліта я знову почав згадувати про гарну функцію і паралельно відкривдля себе e-bay, придбавши там новий телефон. Пошуки на e-bayпоказали, що там таке реле є, але за 45 євро+доставка або за 25євро, і в Україну не везуть. Пошуки б.В. Реле також ні до чого непривели. На e-bay його б.В. Ніхто не продає, а у нас розбиральникивзагалі не в крусі, що є така штука. Та й машини у нас женутьпереважно на розбирання з англії, а не країн скандинавії. Але прицьому я на дружньому форумі Вектра-клубу з Росії знайшоврозпинування роз'єму для цього реле, а також докладний принципдії.

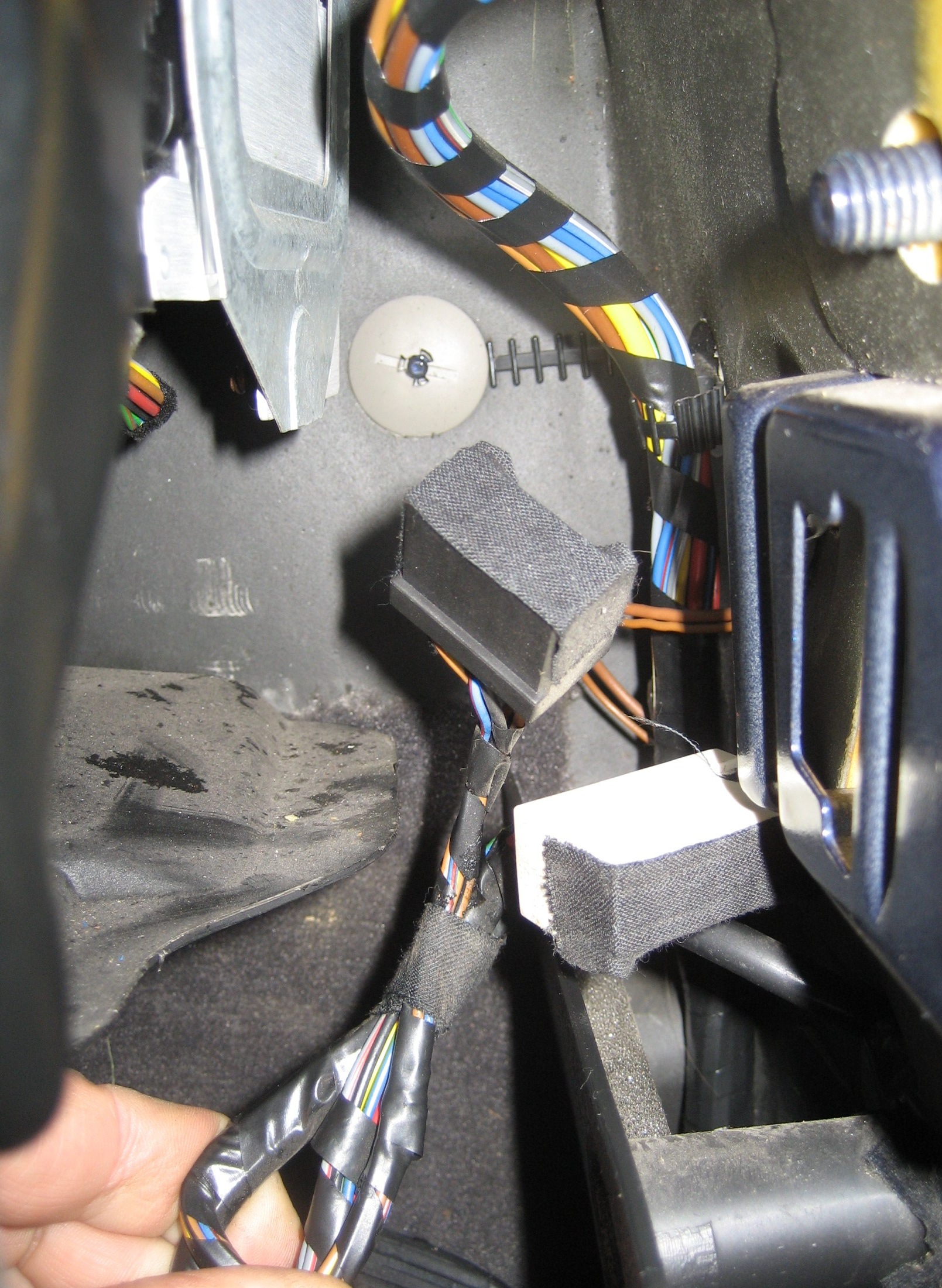

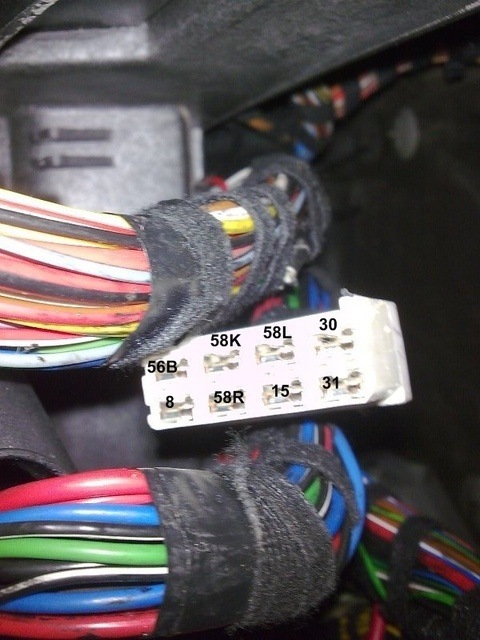

Він знаходиться в ногах пасажира спереду потрібно зняти пластиковунакладку на стійці, яка під бардачком. Білий роз'єм заклеєнийізолентою — це те, що нас цікавить.
1 30 +12В з АКБ після запобіжника
2 58L ліві габарити, до запобіжника
3 58K вкл. Габаритів блоком упр. Освітленням, у джгуті біляблоку
4 56B лампи ближ. Світла, до запобіжника
5 31 маса
6 15 +12В при вкл. Запалення, від запалення через запобіжник
7 58R праві габарити, до запобіжника
8 8 до датчика давл. Масла
Вивчивши всі ці дані я зрозумів, що немає сенсу платити такі грошіза реле і схема дуже легко реалізується за допомогою звичайних 5-тиконтактних релюшок. Так, звичайно, постраждають габарити – цемінус, але виграш у ціні склав у підсумку теж 5 разів. Все що менізнадобилося для реалізації, а саме:5 реле з колодками, і два діодиобійшлося мені в 70 грн.

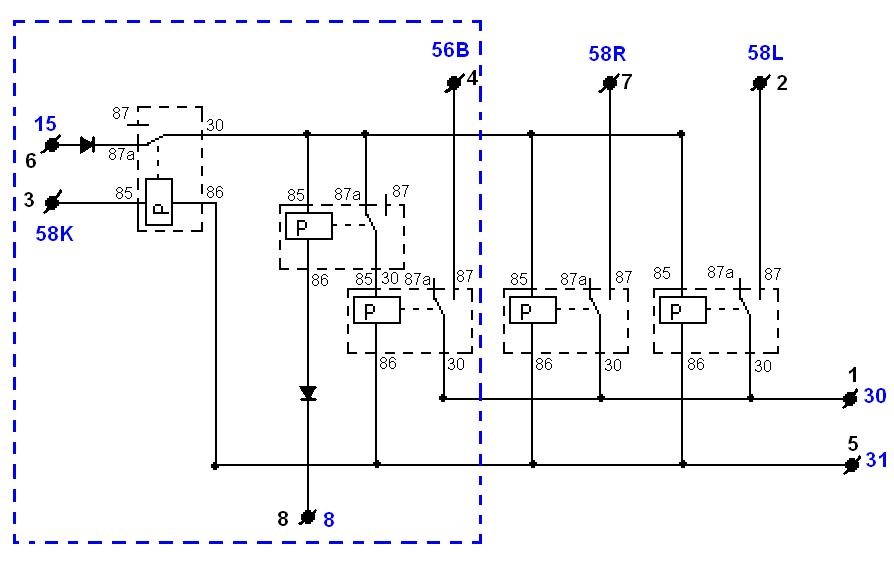

Схема реалізації

Діод у контакту 6 потрібен щоб двигун заглух при включенихгабаритах, а не залишався працювати до вимкнення
Діод у контакту 8 потрібен що б при включених габаритах не горілалампа тиску масла. Схему можна каструвати взявши лише частинувиділену пунктиром. Тобто з економимо на двох реле. У цьому випадкуу нас не включатимуться габрити. А тільки включатиметься ближнєсвітло коли двигун заведеться. Можна також внести інші зміни.Наприклад, 4-й контакт підключити не на ближнє світло, а напротитуманки або на додатково встановлене світло DRL, хто яклюбить.Але це вже потрібно робити втручання у проводку та тягнутидодаткові дроти. Я хотів максимально наближену до заводськоговаріанту схему тому зібрав так.

Та мало не забув для того, щоб все працювало потрібно не забутивстановити 8-й запобіжник на 10 ампер. Знову ж у чому плюс цієїсхеми:якщо вам набридла ця функція, то вона легко вимикаєтьсявитягуванням 8-го переохоронця. У підсумку все працює наступнимчином:
Включаємо запалювання

все вимкнено
підсвічування приладів не горить
габарити горять, підсвічування номера негорит

Заводимо двигун

Включилося ближнє світло

Включаємо габарити

Включаємо габарити
Ближнє світло погас, підсвічування приладів і магнітоливвімкнулося…
…підсвічування номера теж увімкнулося

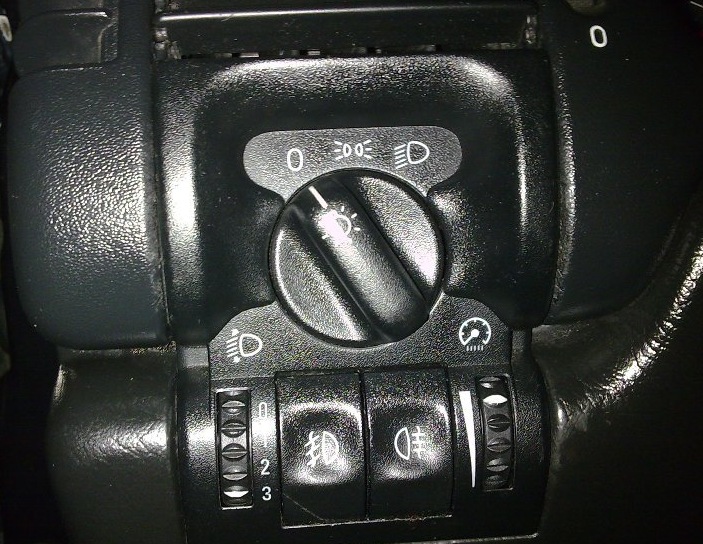

Включаємо ближнє світло

<
Включаємо ближнє світло
Все працює в штатному режимі

У результаті найскладнішим було засунути під пластикову накладку 5релюх.
:)

>

Таким чином я отримав давно бажану функцію за мінімум грошей.

Усім удачі на дорогах!
