У продовження попереднього посту.
Таким чином нова голова куплена, настав вихідний день, форуми з розбирання салону вивчені а значить час приступати до установки :) Так як у мене AP2-like версія (AP2 відрізняється мотором 2.2, тоді як у мене 2.0) то для того, щоб зняти панель штатну голову, що прикриває, треба розібрати центральну консоль Якщо ж ви є власником версії з салоном AP1 - можна відразу знімати панель з голови.

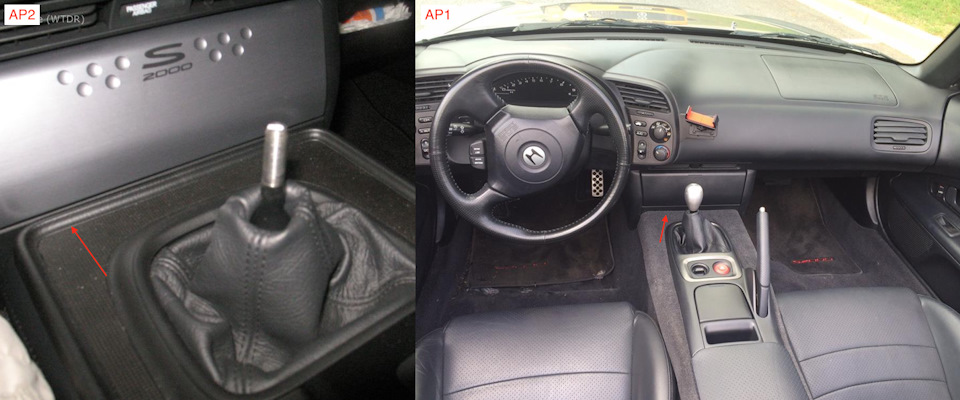

Різниця між AP1/2 в даному випадку в дизайні центральної консолі.В AP2 є бортик який заважатиме зняттю панелі, що прикриває штатну голову.

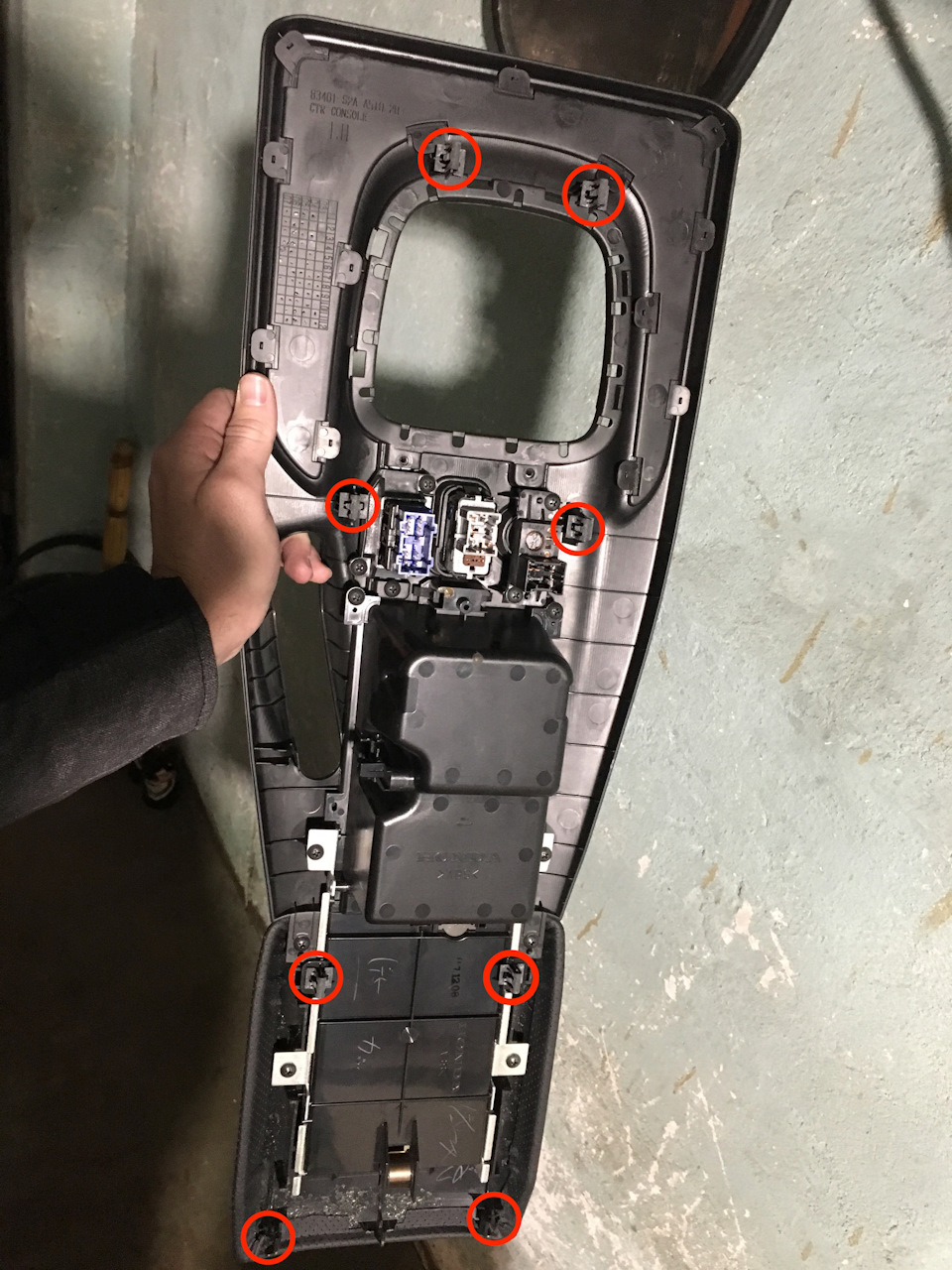

Перед зняттям центральної панелі треба відкрутити набалдашник ручки КПП, після цього починаємо відлужувати защіпки з боку бардачка.Для цього потрібно потягнути панель вгору то з одного до з іншого боку. На 8 засувках при цьому 6 з них металеві так що зламати їх досить складно:) Після від'єднання засувок треба роз'єднати роз'єми кнопок центральної панелі. При цьому 2 фішки з 3х відрізняються тільки кольором, важливо їх потім не переплутати./p>

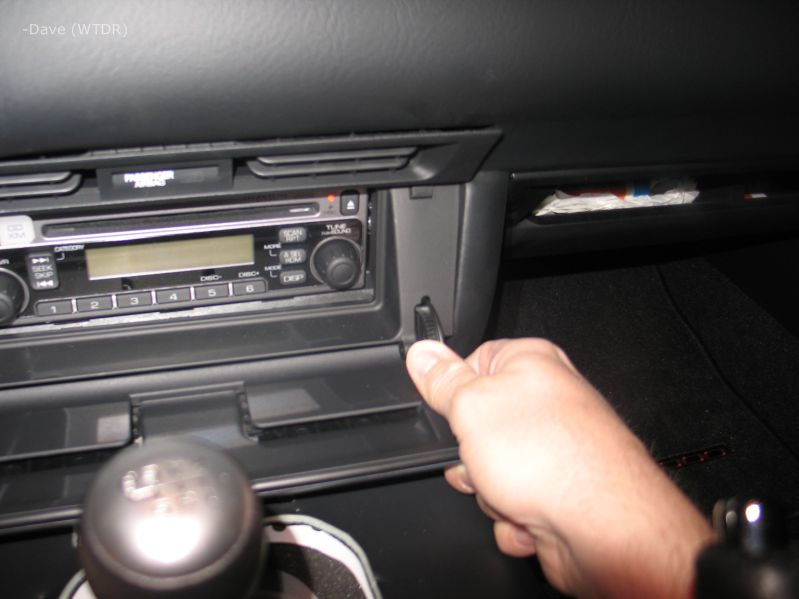

Тепер найцікавіша частина історії :) Для зняття панелі прикриває голову треба відкрити кришку за якою ховається магнітофон і схопившись за основу кришки починаємо тягнути.

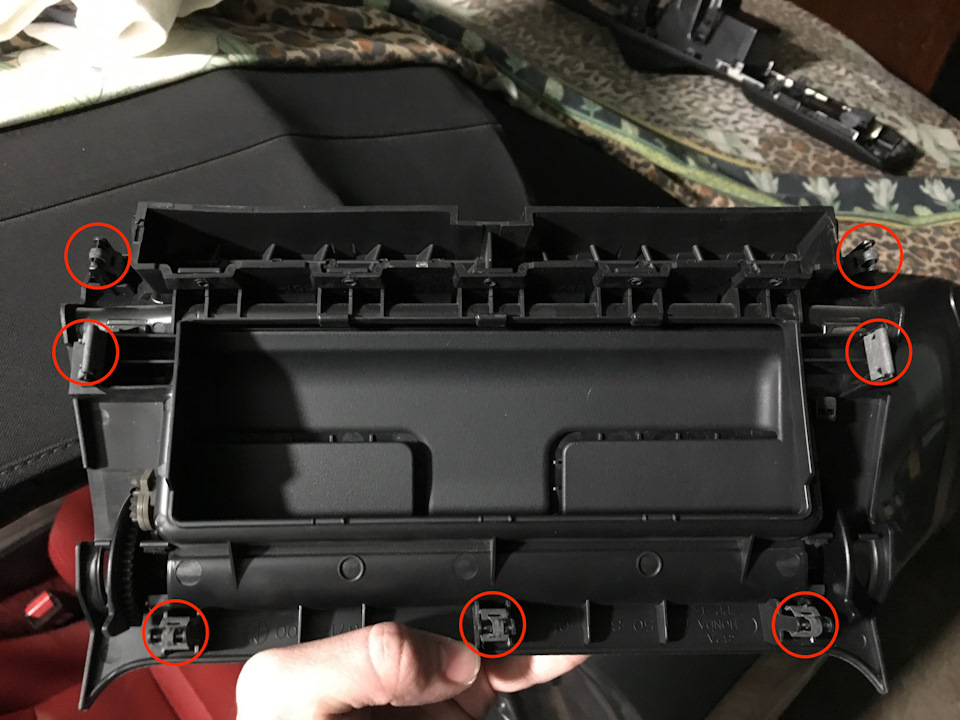

При цьому тягнути треба досить сильно, похитуючи туди сюди і прикладаючи зусилля під кутом ~45 градусів від горизонту. Я б сказав що це найризикованіший момент усієї операції так як весь час здається що кришка залишиться в руках а панель буде все так само на своєму місці :)От фото знятої панелі. Тримається вона на 7 металевих клямках. Далі вже все просто :) Відкручуємо стару голову, витягуємо нову з DIN рамки, прикручуємо штатне кріплення зняте зі старої голови. Тут важливо сказати що штатні болти швидше за все не підійдуть і треба заздалегідь запастися 4-ма шурупами під отвори в новій голові. Мені підійшли шурупи діаметром 5мм. Так як у нас кит plug-n-play підключаємо Modifry DCI за інструкцією і пробуємо завести))
Якщо головна щоб не пішов дим)))Якщо нова аудіосистема таки запрацювала то тепер збираємо все у зворотному порядку. Перед цим не забуваємо одягнути штатну рамочку від нової голови для того, щоб не було щілин по краях. Саму плату Modifry я приклеїв на двосторонній скотч на внутрішню частину панелі салону, яка знаходиться над правою ногою водія.Таким чином її не видно з салону і вона все ще легкодоступна у разі чого. Так як сучасний глянсовий магнітофон ламає ретро цибулю + у нас є Bluetooth - закриваємо кришку та насолоджуємось музикою. Благо керувати їй тепер можна як з телефону так і з штатними кнопками :)
Ось тепер все як рідне :)












Коментарі(4)
dmitry-mosбув 3 місяці тому
Дмитро Мошарів
Їжджу на KIA Magentis GARNET
Київ, Київська область
А як штатні кнопки залишилися працювати. Раніше це проблема була. Колгоспили плати
AlexNNN1був 11 місяців тому
Дніпро, Дніпропетровська область
Підкажіть, а кнопка mute працює?))
StyleTFXавторбув 8 місяців тому
працює )
