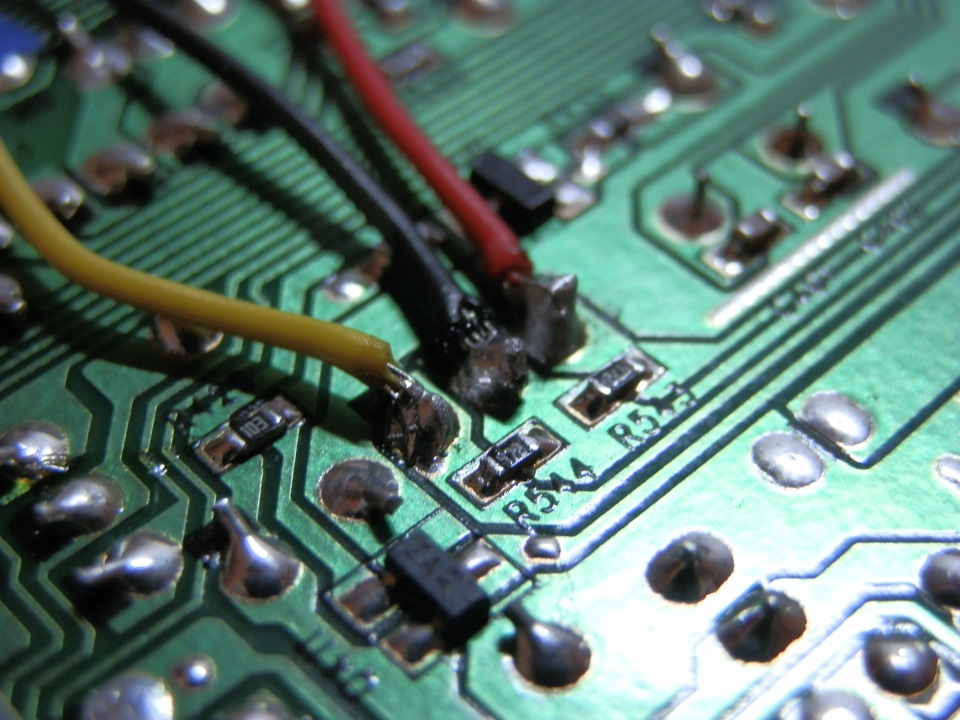

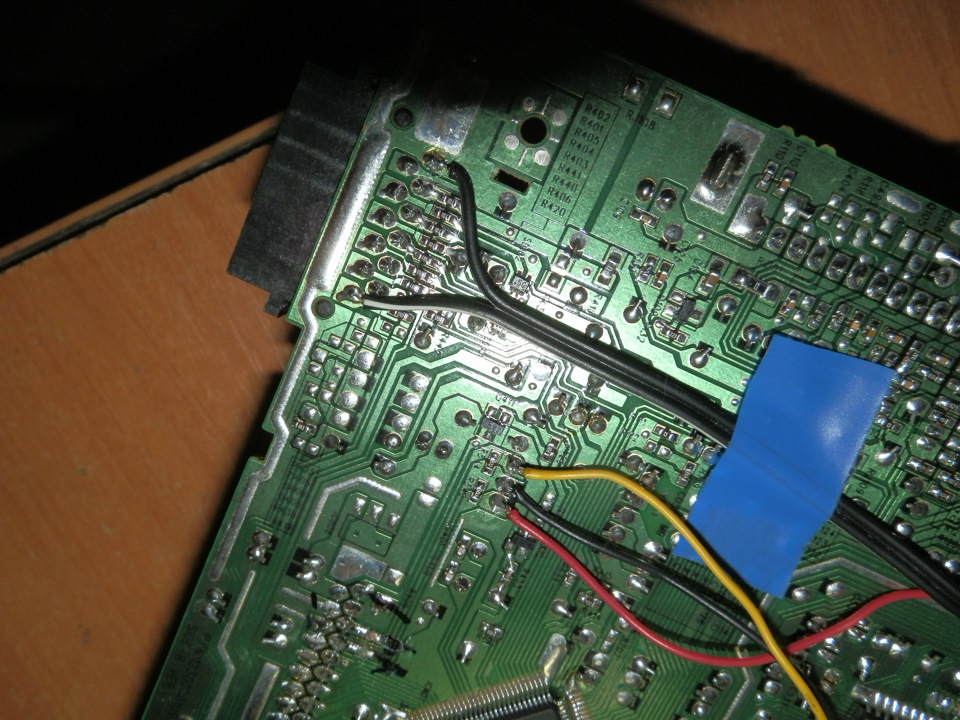

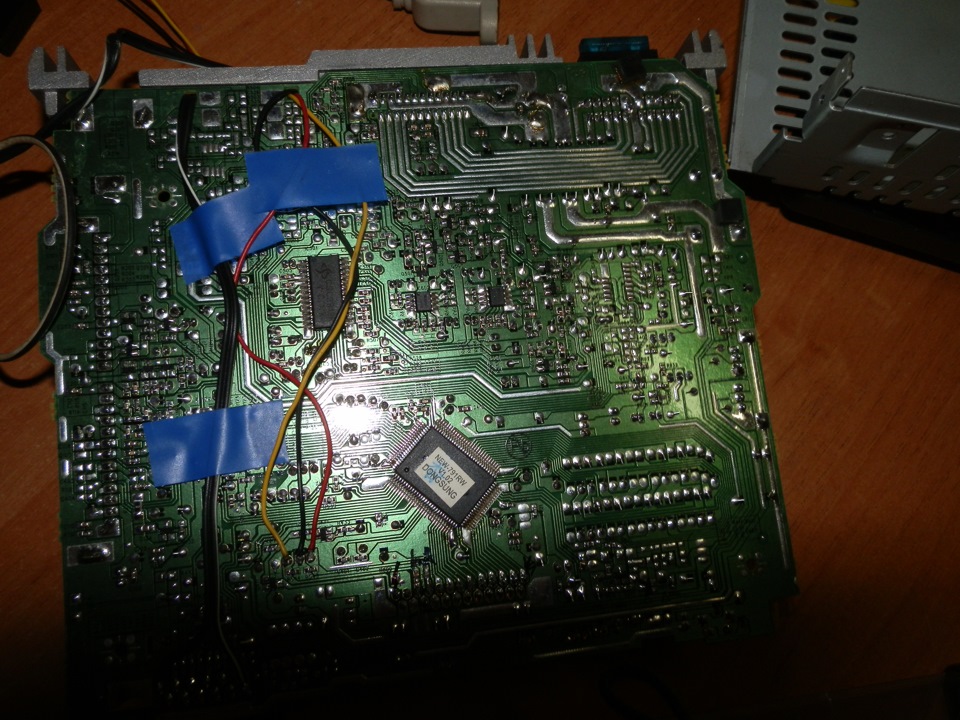

Поки на вулиці досить мокро вирішив перейти до дріб'язку. Ну ізвичайно мова піде про звук). Знайшов у сараї свій старий МП3 плеєрале в плеєрі здохла батарея і саме таку виявилося дуже складнознайти, на той час я забив на нього і купив нормальний телефон аМП3 залишив лежати в ящику для мотлоху.Ну і ось його день настав)до каналу CDюка.Перша спроба показала що мощі Мп3 не вистачає щобперекрити сигнал з CD приводу, не довго думаю і відключаю той CDюктак як навіть нові диски на ньому проскакували.В результаті маємоAUX і радіо, що підключається). > З мінусів:
Дихлий CD
Потрібен диск з нескінченно довгим треком так як при перемиканнітреку на диску тимчасово пропадає звук з мп3
Ну для тих хто зацікавився даною переробкою, Якщо будете робититаку річ то головне купіть новий ШТЕКЕР на 3.5мм) я з-за хреновогодовго собі ріпу чухав чому немає маси)
Коментарі20
потрібна допомога майстрів, Aux припаяв так червоний, білий, чорний маса. Нічого не випоював, у результаті дюк вантажиться і взагалі не грає, перемикається на радіо.

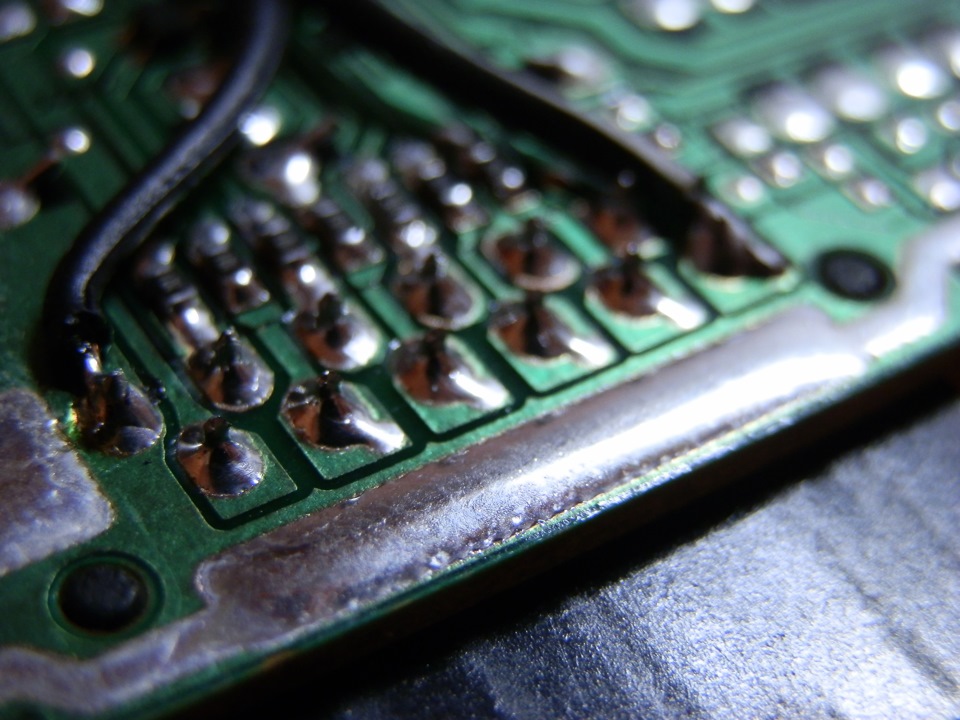

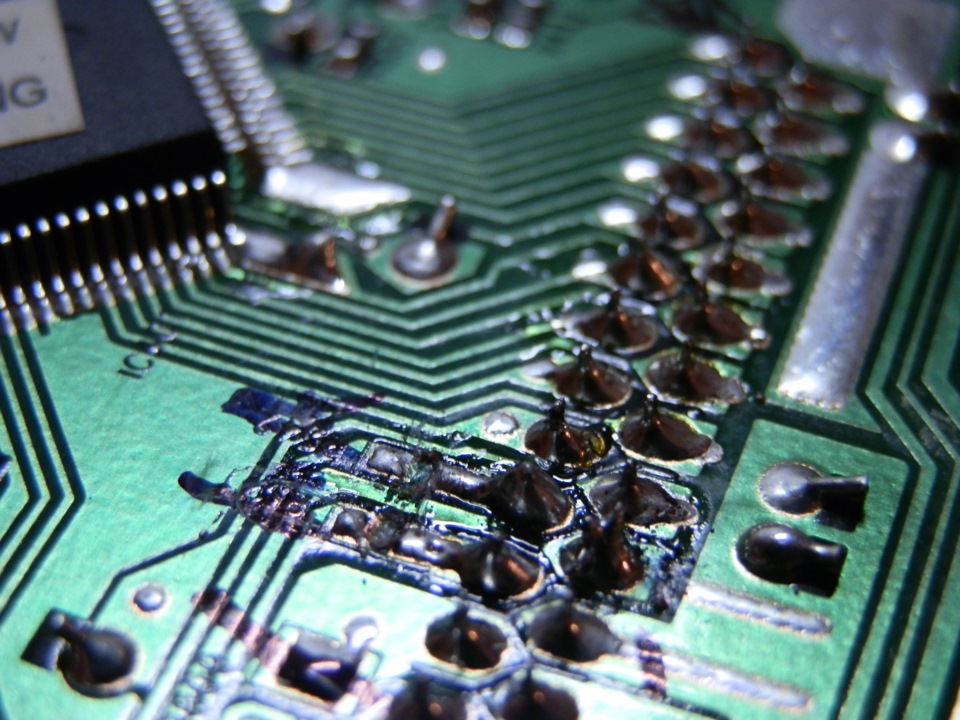

А можна для чайника розписати який провід куди йде? І що відпаюється на другій фотці?
На цій магнітолі можна зробити аукс програмно, впаюванням діода)
на цій магнітолі можна вивести аукс prology mce-525u
Велике спасибі за тему, прямо від душі ... Магнітола Prology CMD-115, ніякого AUX входу/виходу немає в конструкції. Довго мучив себе питаннями як же налагодити цю аукс систему? Раніше саморобно зробив так, щоб музика з телефону йшла на задні колонки,...
Вибачаюсь так можна aux розпаяти в Магнітолі Prology CMD-115 чи ні тільки через привід мп3
Будь ласка, перефразуйте питання, бо я нічого не зрозумів!
аукс у вас впаяний замість сигналу від cd? і щоб він працював потрібен диск, або перепайували плату випайували діод і з'явилася функція aux?
Нічого я не випоював, бо це собача праця, я просто з'єднав дроти від 3.5 входу аудіо (як показано на фотках). Записав CD з порожнім аудіофайлом через спец.програму і, коли потрібен aux-режим, просто перемикаю магнітолу з радіо -режиму на програвання ...
безпосередньо від флехи і телефону не хоче грати гасять один одного а від комп'ютера безпосередньо без проблем
вирубав діод дис аукс в меню з'явився перемикання на дис ауксвхід 9 і 13 ніжка на мікрусі 2313тільки вхід потрібно мутити через фільтр в ідеалі лівий і правий входи пустити через ємність 2,2мкф і опору від 2 до 4 кОм
ок спс спасибі як трапиться такий же зроблю як ви кажете
можна без подружжя підключити та й начебто все смд на одну особу ну і начебто застаріли
якщо так зробити то ауx працюватиме без диска тобто як треба?
так ртпаять діод і на вході припаяти конденсатори і без супрух все працює випробувано!
який ємності і на скільки вольт потрібні кандери?
приблизно від 2 до 2,5 мікрофарад напруга не має значення тому що аукс не видає більше 1 вольта впаювався до ніжок 9 і 13 на мікрусі тільки відстежив за схемою куди вони йдуть щоб зручніше підпаятися було ну а корпус на корпус ось і все можу фото скинути
ага дякую зрозумів. тільки у мене плата не така, все перелазив знайшов купу схем а своєї ні ось тільки помітив одну річ зарезервоване місце під аукс є місце для впайки кондерів у мене за схемою с701 і з 702 і резистор тільки на скільки ще не знаю хоч...
фото у мене в бортжурналі 2115
А як підключати конденсатори? Плюс на провід від 3.5 мм а мінус на ніжку мікросхеми?
