В еру флешок та тотальної окупації всіх дискових носіїв музикоюформату MP3, тільки затяті меломани можуть побачити переваги АудіоCD.
Це я до чого… Набридла мені стокова магнітола, MP3 не читає, писати по 20 треків на диск не цікаво та й з фінансового боку невигідно Коротше, заморочився я зробити так, щоб звук можна було зUSB носія програвати.

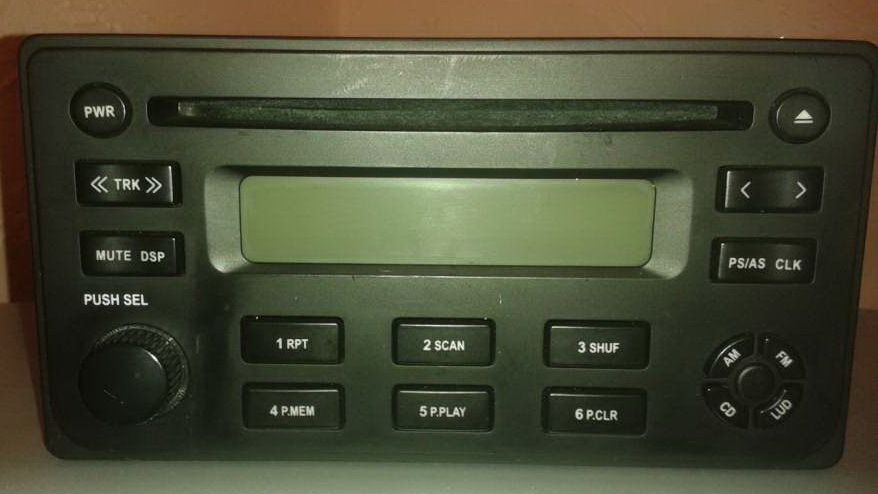

На нову магнітолу як завжди немає грошей, та й розмір там не 2DIN, без колгоспу не обійтися.Було вирішено розкрити штатну "шарманку" іглянути, що можна з неї вичавити по максимуму. Радіостанції ікрутить звичайні диски
Було прийнято рішення для початку реалізувати найпростіший Лінійнийвхід, а звук на нього подавати зі смартфона або кишеньковогоплеєра.

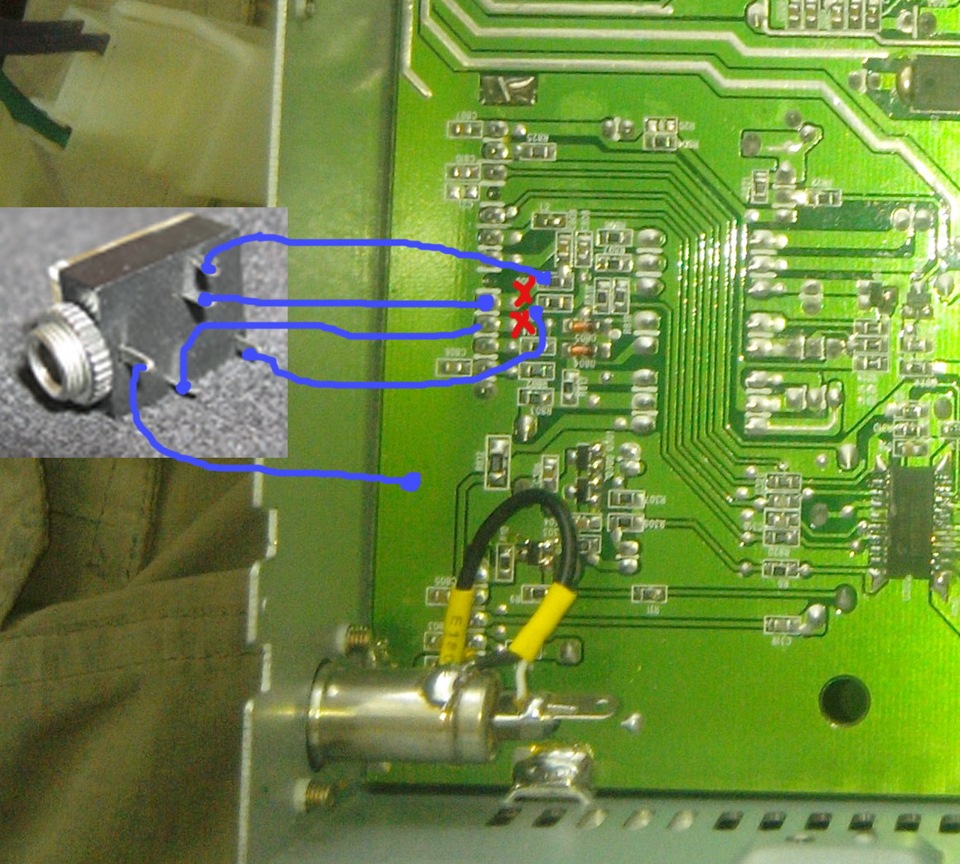

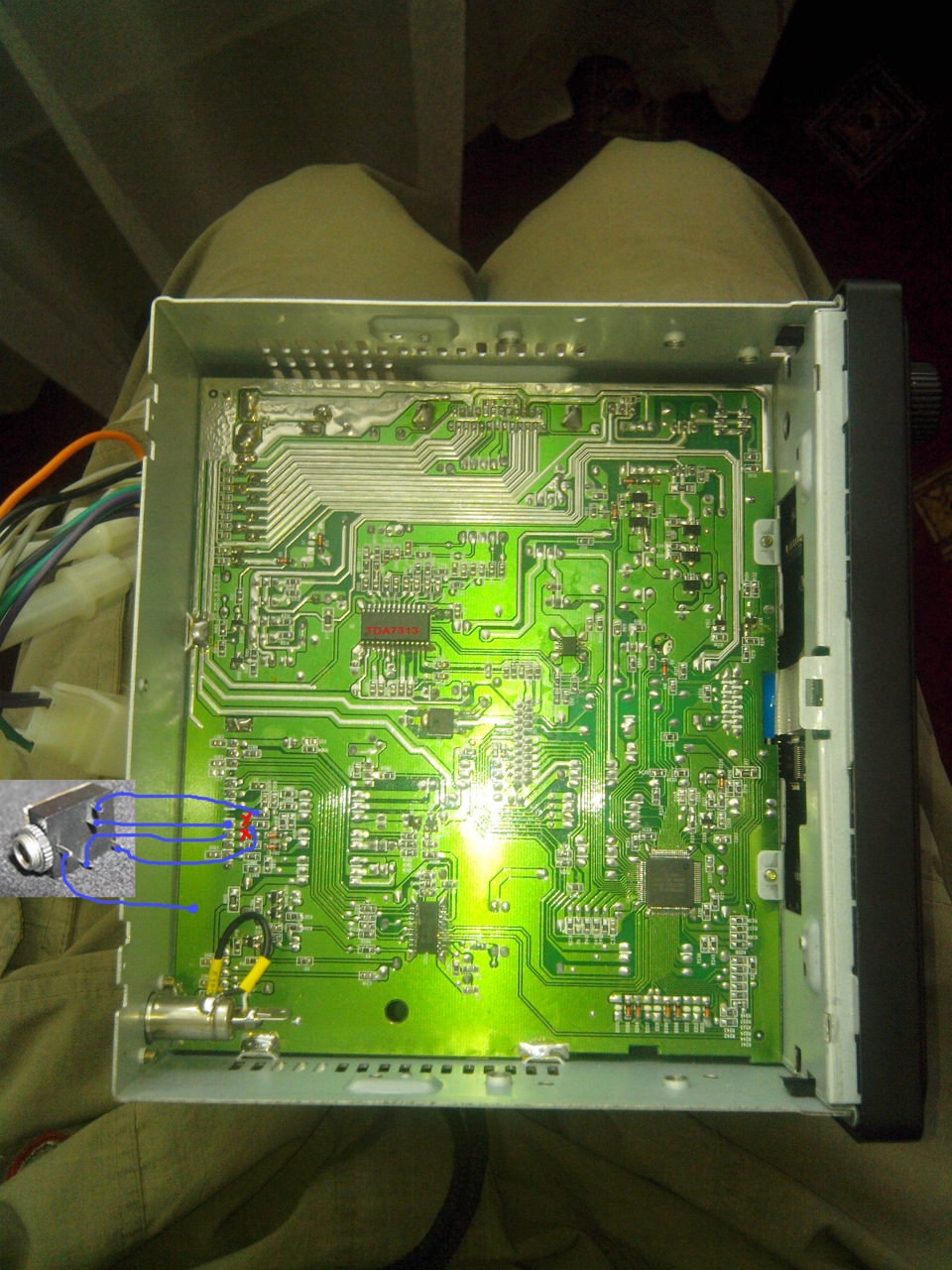

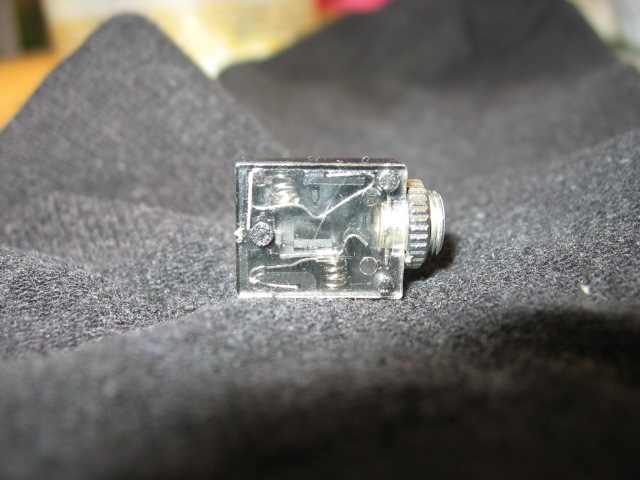

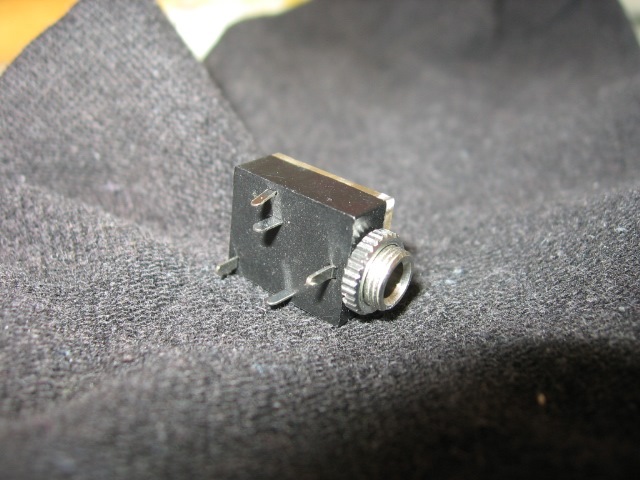

Загалом схема там простуцька, перед усилком стоїть аналог TDA7317, який відповідає за комутацію між радіо/програвачем, регулює баланста налаштування еквалайзера. І потрібно подати корисний сигнал.Найпростіше це зробити після стереодекодера радіоприймача. Дляцього ріжемо пару доріжок як на малюнку і паяємо туди 4 сигнальнідроти +1 провід загальний "маса". Для підключення беремо звичайнийроз'єм мініджек. Режемо доріжки ножем і підпаюємося як на картинціОсь і все, лінійний вхід готовий. У режимі РАДІО поки непідключений кабель МІНІДЖЕК-МІНІДЖЕК грає радіо, коли встромляємоштекер, контакти перемикаються всередині роз'єму і звук з телефонуйде на магнітолу. Особливої якості від такої переробки чекати недоводиться, але для середньостатистичного меломана піде .
У майбутньому планую замінити смартфон на щось подібне від братівкитайців
Ідея не нова, але в умовах малого бюджету допомагає зекономитипару сотень грошей)))
Коментарі10
Слухай, а як у цій нашій магнітолі влаштовано підсвічування? її можна переробити?
Тільки коли поставив магнітолу на місце, згадав що можна зробити пересвіт. Я думаю там банально кілька світлодіодів світять на кнопки і на екран. Все зводиться до звичайної заміни світлодіодів . Якщо є фотки розібраної магнітоли- кидай, по фотках підкажу.
Ось дістануся до знімання, скину. Хочеться або синій, або червоний-)))
ок) Підсвічування кнопок склопідйомників зробити теж можна. Там стоять звичайні зелені світлодіоди на 3 мм діаметром. Просто перепаяти потрібного кольору. У підсвічуванні обігрівача та ж ситуація, тільки світики на 5 мм.
Опалювач я зробив. А ось з ЕСП протупив, треба було відразу робити, коли розкидав двері і робив ШВІ і карти дверей-((((
а де ти поселив нововпаяний роз'єм?
на шматку дроту бовтається гніздо під міні-джек. Коли треба підключаю телефон окремим кабелем мініджек-мініджек. Якщо цей кабель не встромлять, перемикач всередині гнізда з'єднує контакти і грає радіо. до телефону.
Так, покажи, як воно все виглядає. Щось дістали мене диски. Треба такий вхід робити. За звуком він у який бік відрізняється від програвання СД?
Днями зафоткаю і покажу, зліг з температурою(((((За звуком на середньостатистичного меломана. З урахуванням вартості переробки-претензій немає. Я на слух особливої різниці між СD і цим лінійним входом не можу визначити.). конкретного треку.
