Усім салют!
За традицією запис хочу почати зі слів подяки!
Щільна ВДЯЧНІСТЬ:
1) Автору фітчі - FrediSPB
2) За ідею з SMD компонентами - Remnevolt
3) За репост записів, завдяки яким я в курсі трендів -VampireLo
Топ тренд минулого сезону - тест стрілок, який благополучнопролетів повз власників Fabia .
Зараз набирає обертів нова фітча — плавне розпалюванняпідсвічування.Справ на 30 хв і море естетичного задоволення!
І так по порядку…
FrediSPB Актуальна для Fabia. Для доопрацювання намнеобхідні наступні SMD компоненти:1) Конденсатор 1206 22 мкФ;
< 2) Резистор 1206 56 ком.
Фото компонентів благополучно стирається уTom-Soer.

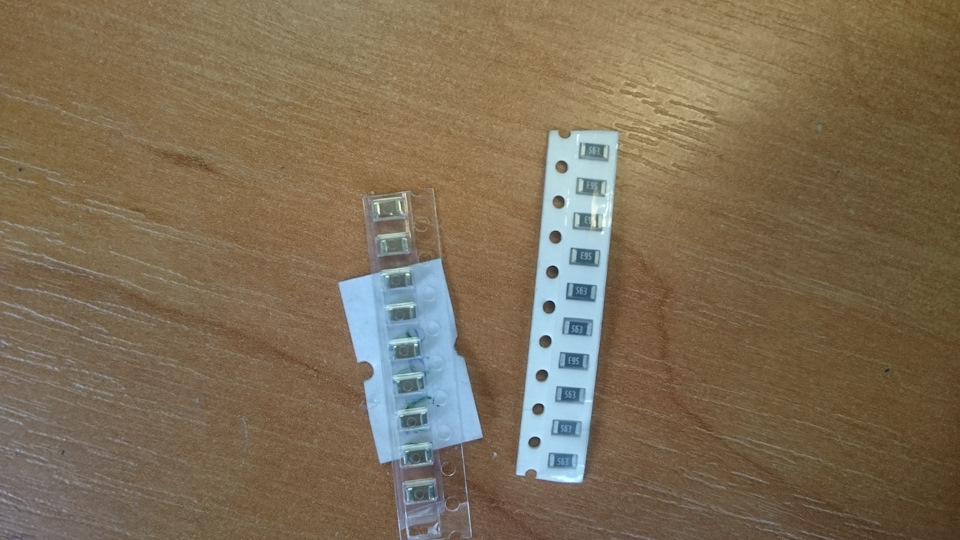

SMD компоненти
>
Доробка:

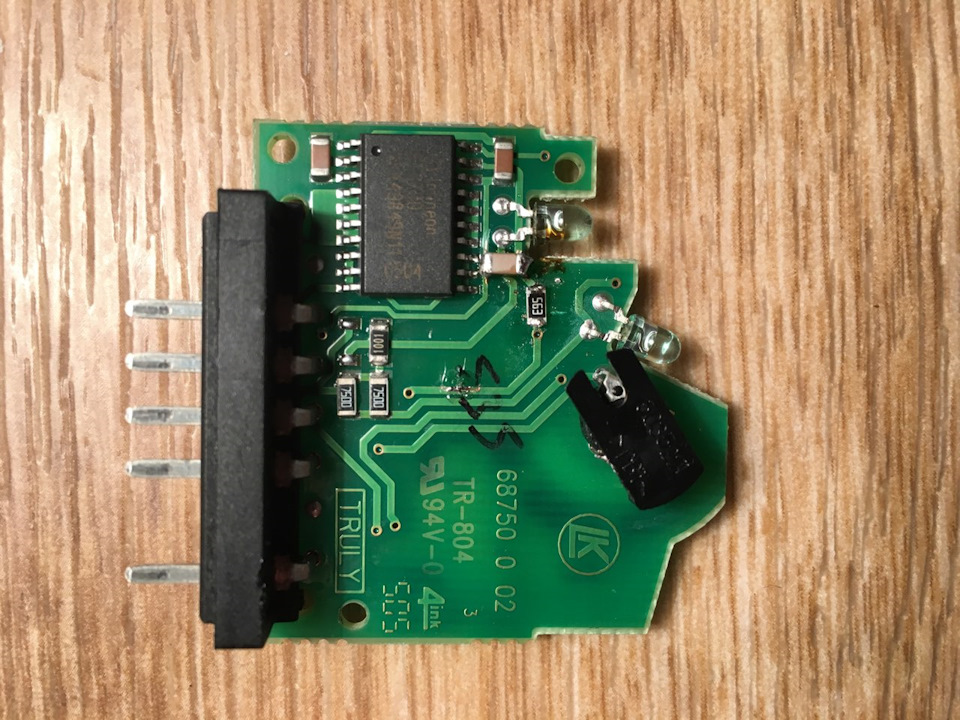

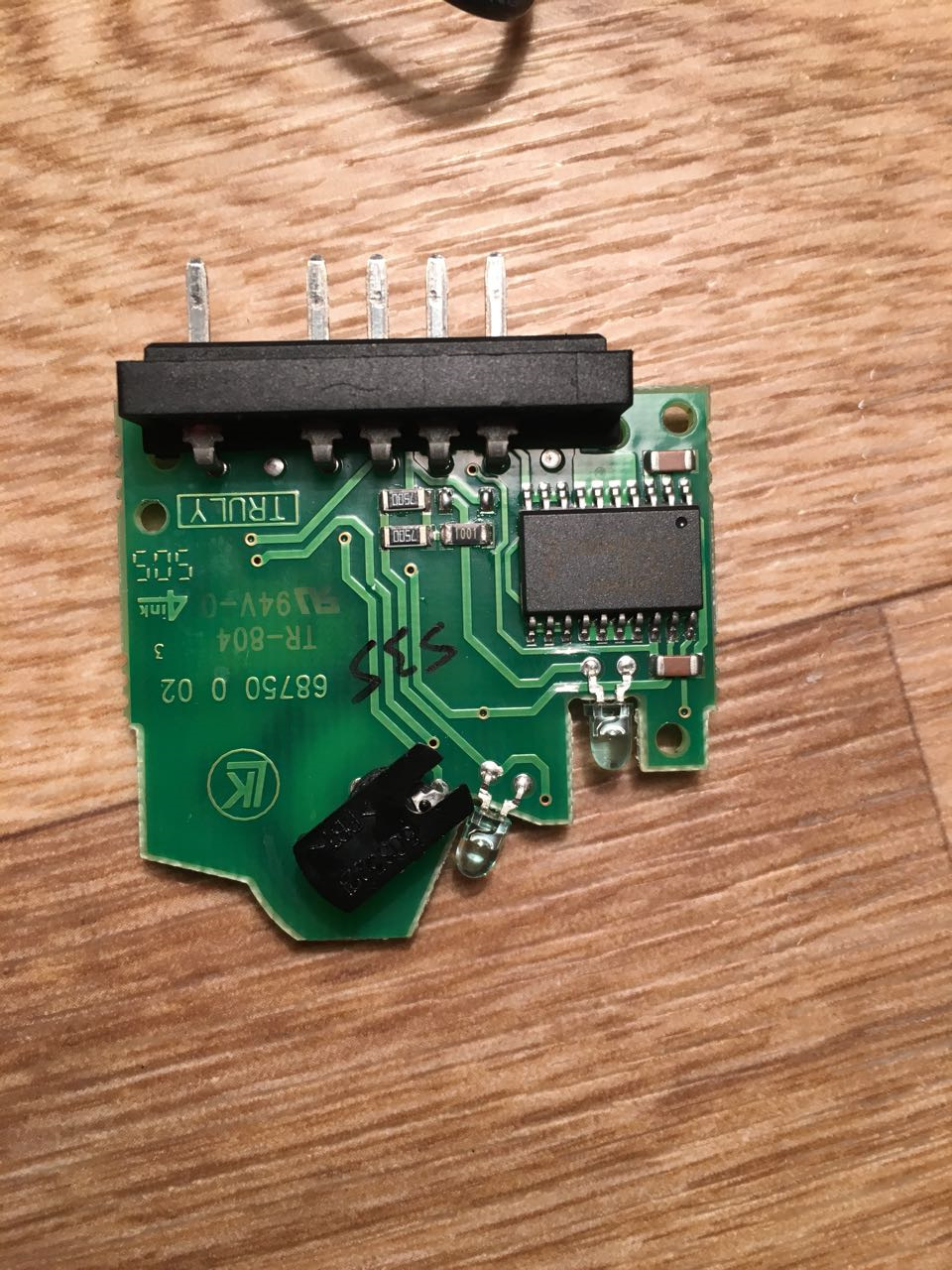

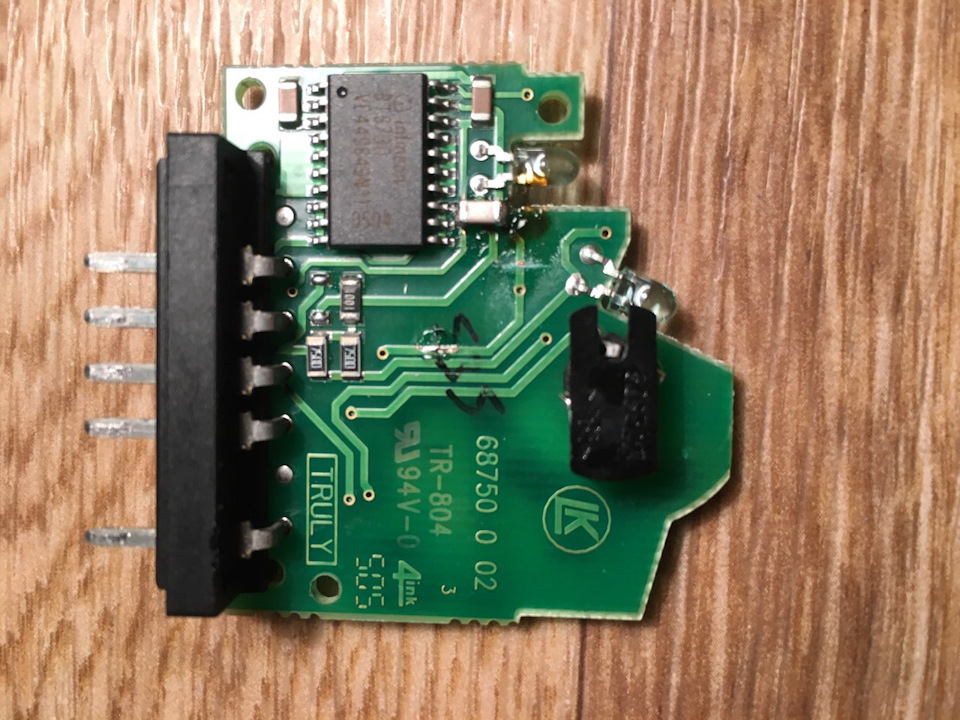

1) Знімаємо та розбираємо регулятор підсвічування (фото неробив).

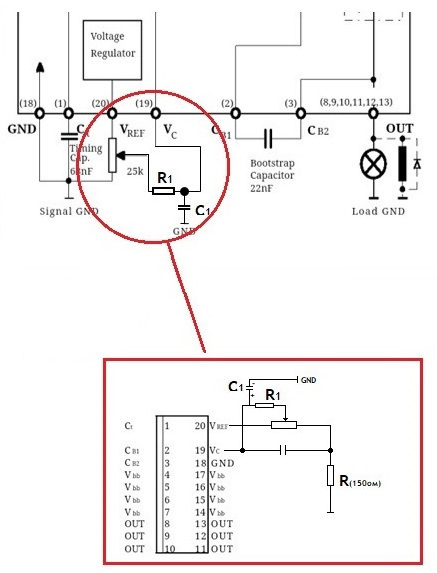

2) Впаюємо конденсатор між 18 та 19 доріжками (попередньо зачищаємота лудимо доріжки) 3) Розрізаємо 19 доріжку і в розрив впаюєморезистор.
Ось тут я і зіткнувся з проблемою. Якщо впаяти резистор післяконденсатора на 19 доріжці, то при збиранні колесо регулятораупирається в резистор. Розбираємо регулятор і впаюємо резистор назвороті плати. Тепер все Ок! ) Ні у власне відео плавногорозпалювання в роботі. (на похмуру приладку не звертайте увагу, тому що вона в процесі "тюнінха").
руках тримаю нещодавно, не судіть строго))
PSS Після доопрацювання у мене залишилися зайві компоненти (2комплекти). Якщо хтось не зможе знайти необхідні SMD компоненти, можу відправити безоплатно (тобто задарма))).
Коментарі12
Може і мені зробимо?))) Не за спасибі звичайно)
Нормально, але я хочу зробити так як у мене підсвічування ніг розгорається і згасає! (Може є якісь думки?
За цією схемою підсвічування приладки глючить або підключатиме в обхід регулятора яскравості, але тоді залишишся без регулювання.
Мені на регулятор паралельно! Я пробував в обхід регулятора, зателефонував потрібний піп в штекері приладки і під'єднав туди цю схему, в результаті так само як і в тебе спочатку відразу загоряється в підлогу розжарення, а потім розгорається, як тухне...
У мене проводка перероблена майже на повну автоматику, з брелка від цз і на запалювання, все додаткове підсвічування заведене через штатне підсвічування приладів. Відповідно я від штовхаюсь від штатних блоків.
Я поставив звичайний (бочка) конденсатор, але взяв більше номінал на 47мкф. А ось з резистором помилився і впаяв на 560му) як не дивно але все працює. Сьогодні підібрав два smd резистори і спаяв разом, отримав 56.7ком, тепер треба впаяти на плату. Ду...
Відпишись, будь ласка, про результат!)
Працює дуже плавно.
У відео немає наочності дуже коротко
Виправив!)
У тренді)
Такі так)))
