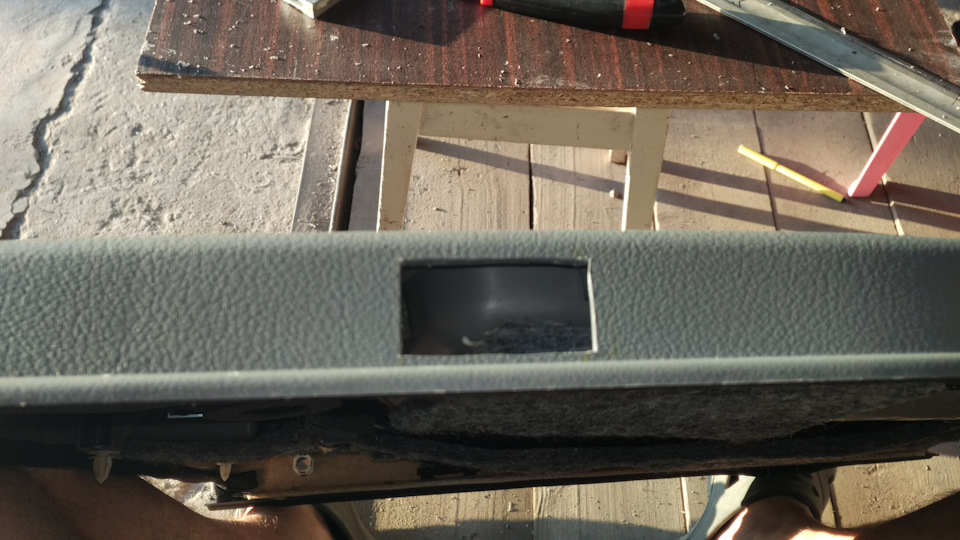

Усім привіт. Доробив підсвічування у двері. Робив у два етапи, спочатку вживив плафони у дверні карти, а потім все підключив.
Так як додаткові дроти у двері додавав при встановленні ЕСП, заразпросто зробив фішку для підключення плафонів. Легше ніж зводійською. Додав про всяк випадок 6 проводів, планую підсвічуванняв дзеркала (і електро-складання, якщо знайду).

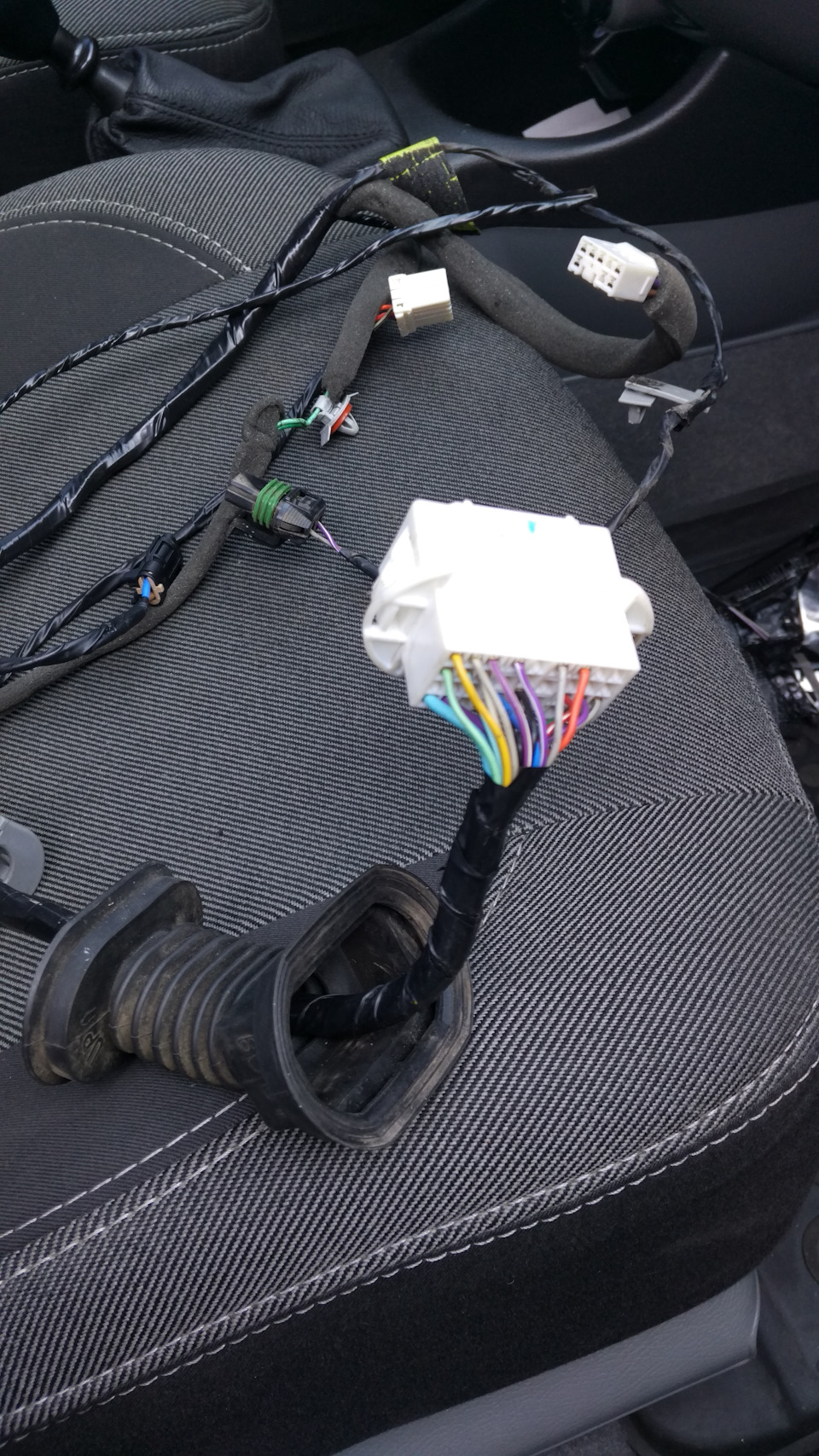

Готова коса для установки. Для того щоб при відкриванні дверейзагорялася тільки лампа відкритих дверей зробив розв'язку діодами, діоди брав на 2 А. Для підключення потрібен постійний * + *, імінус який буде братися з кінцевика кожних дверей.Проклав *+* підторпедою.ПП двері ріжемо бузковий провід і в розрив ставимо діодсмужкою до кінцевика, і припаюємо провід *-* який виходить здверей.І так з усіма дверима.
< /p>

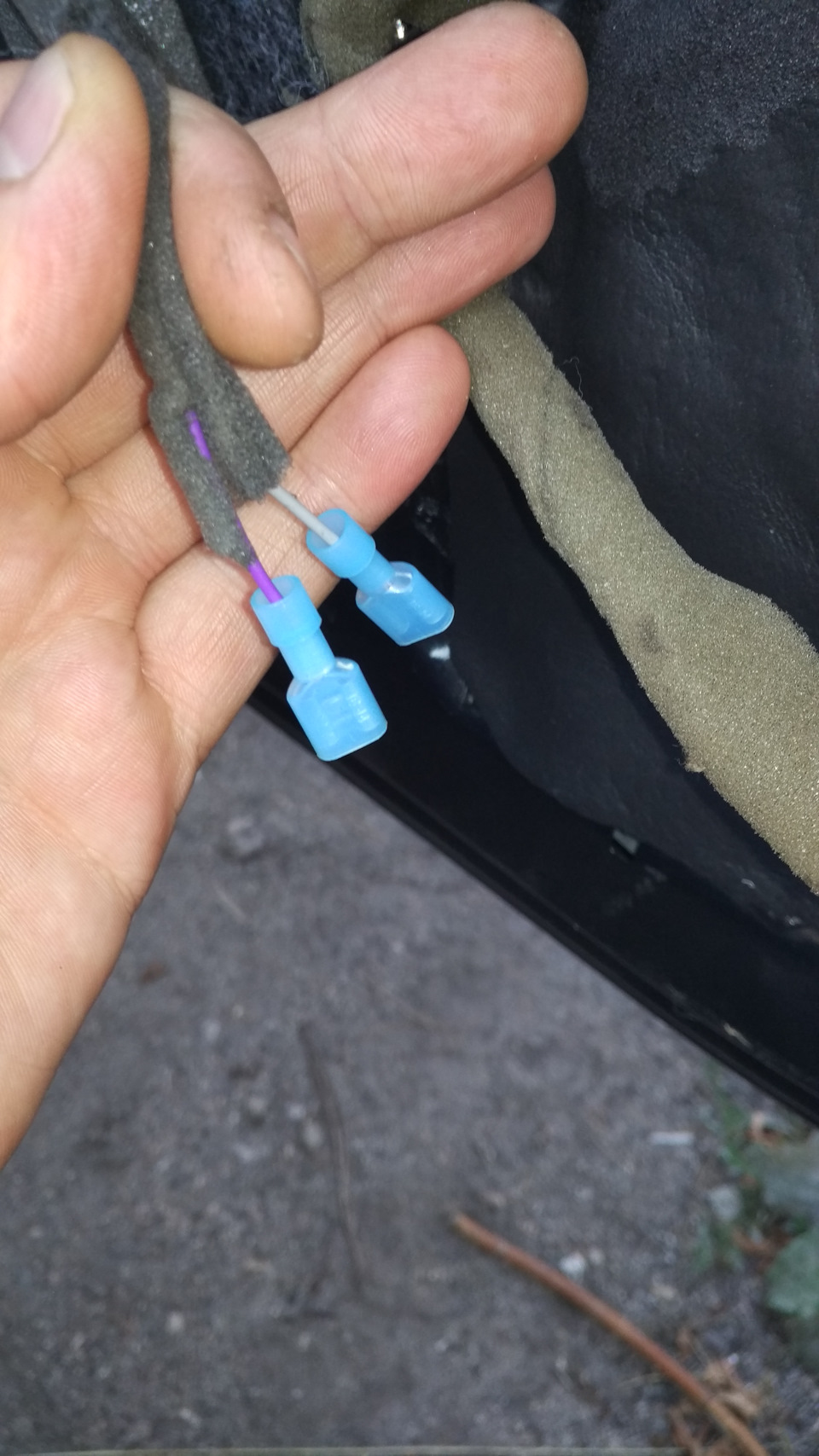

ЗП двері не стали розбирати всю задню обшивку а знайшов провід урайоні порога. Іде всього 3 дроти знаходимо потрібний і робимоврізання там. Перевіряємо працездатність, ізолюємо, укладаємо.Права сторона готова.
наводимо порядок, все ізолюємо))
Переходимо на ліву сторону. Водійський кінцевик 2-х контактнийріжемо провід без смуги і припаюємо діод. Ізольуємотермоусадкою.
Переходимо на ЗЛ двері, тут трохи більше проводів)) Виявилося дваоднакових за кольором і товщиною. Дротів (один на багажник, другіпотрібні двері), ріжемо на угад, ура вгадав з першої спроби ... Іставимо діод.
один провід (який праворуч) на кінцевик
Ізолюємо. Підсвічування зробив відключеною, встановив кнопку (тимчасово так, потім вріжу). Додатково на живлення цієї схемивстановив запобіжник на 3А, залишився після встановленнядоводчика.

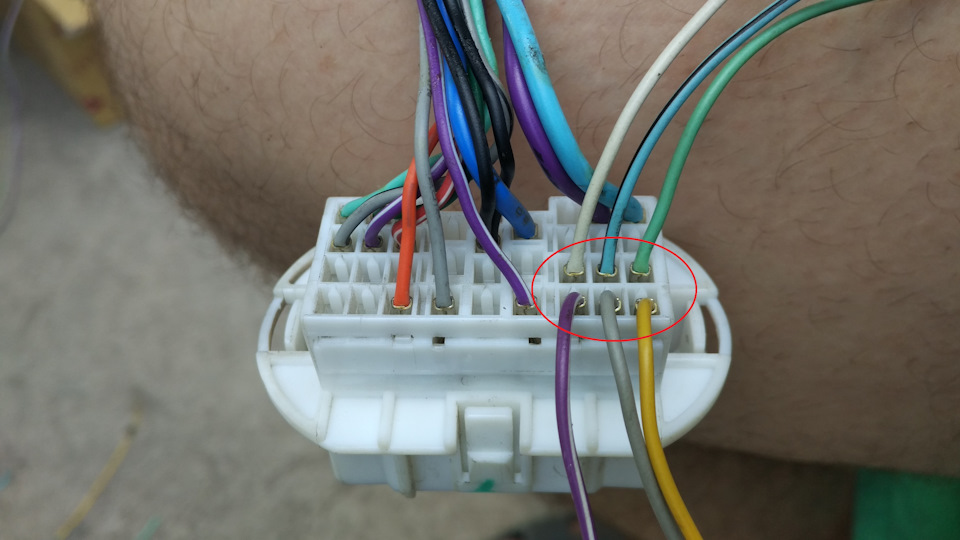

колодка біля лівої ноги водія
Трохи допрацював корпус запобіжника, і закріпив у зручномумісці.

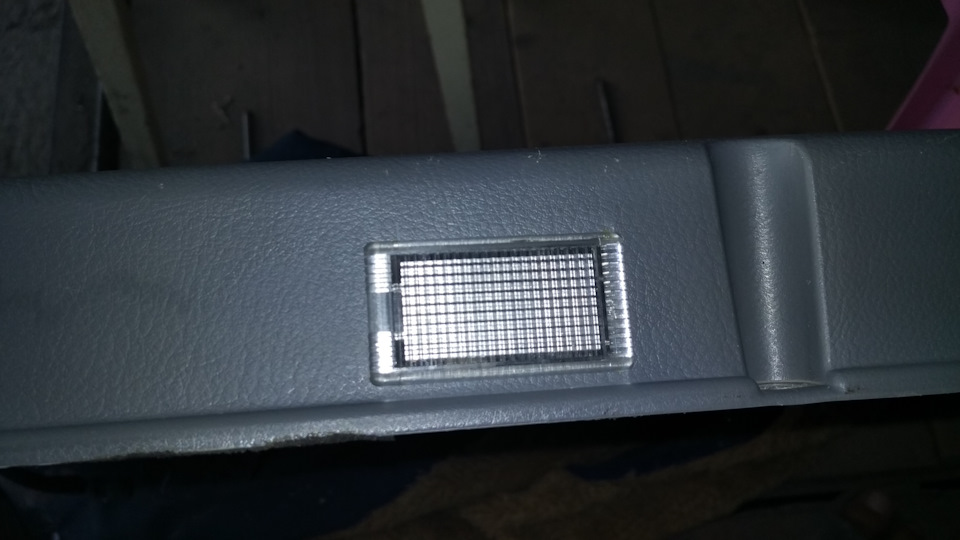

Натискаємо кнопочку ВКЛ. І радіємо виконаною роботою.
Залишилося замінити лампочки на діоди.
Наступне в планах підсвічування в дзеркалах і авто вгору/вниз вод.ЕСП.
Усім вдалих доробок, продовження слідує...
Коментарі20
ліву сторону + підключав до роз'єму С202? У мене виходить підводні човни двері горить норм, а ЗЛ коли вставляю світлодіод, він не горить, а проводи починають грітися. Вставляю лампочку, нічого не гріється ...
Так, + підключав із С202. На кожну двері + йде окремий. Мінус через діоди, для роздільного включення.
виходить по лівій стороні + від кожної двері йде до одного дроту в колодці С202 або до різних?
С202 вийшов один, і розмножив його на 4 двері.
зрозумів, дякую за інфу!
що дають діоди в ланцюзі? і якщо не 2А поставити а 1А або 3А?
Поставив який був, діодна розрядка для роздільного включення підсвічування.
терпіння та праця…
а які плафони ставив?
96247398
Грамотно зроблено, молодця! Теж хочу зробити підсвічування, зупиняють ці роз'єми в дверях, хз хто їх такими придумав! коли обігрів дзеркал ставив намучився з ними ...
головне водійське, інші норм.))
ну так)
Коли ж я собі зроблю?)))
спробуй на наступному тижні)))
Раніше вересня не вийде…
Це так, адже спочатку мені потрібно зробити. ;-)
Спочатку мені зроби! ;-)
Давай тоді вже разом)))
Ок, тоді я буду Буратіно по склянках розливати, а ти все інше. -)))))
