Підсвічування калюж (підсвічування у дверях) (Оновлено)

Змутив підсвічування у дверях, поки тільки в одній, з бокупасажира, завтра повторю і водійські двері з обох боків.
За основу взяв варіант Підсвічування у дверях відDimonTD, тільки трошки вдосконалив щоб не різатидроти
96247398)

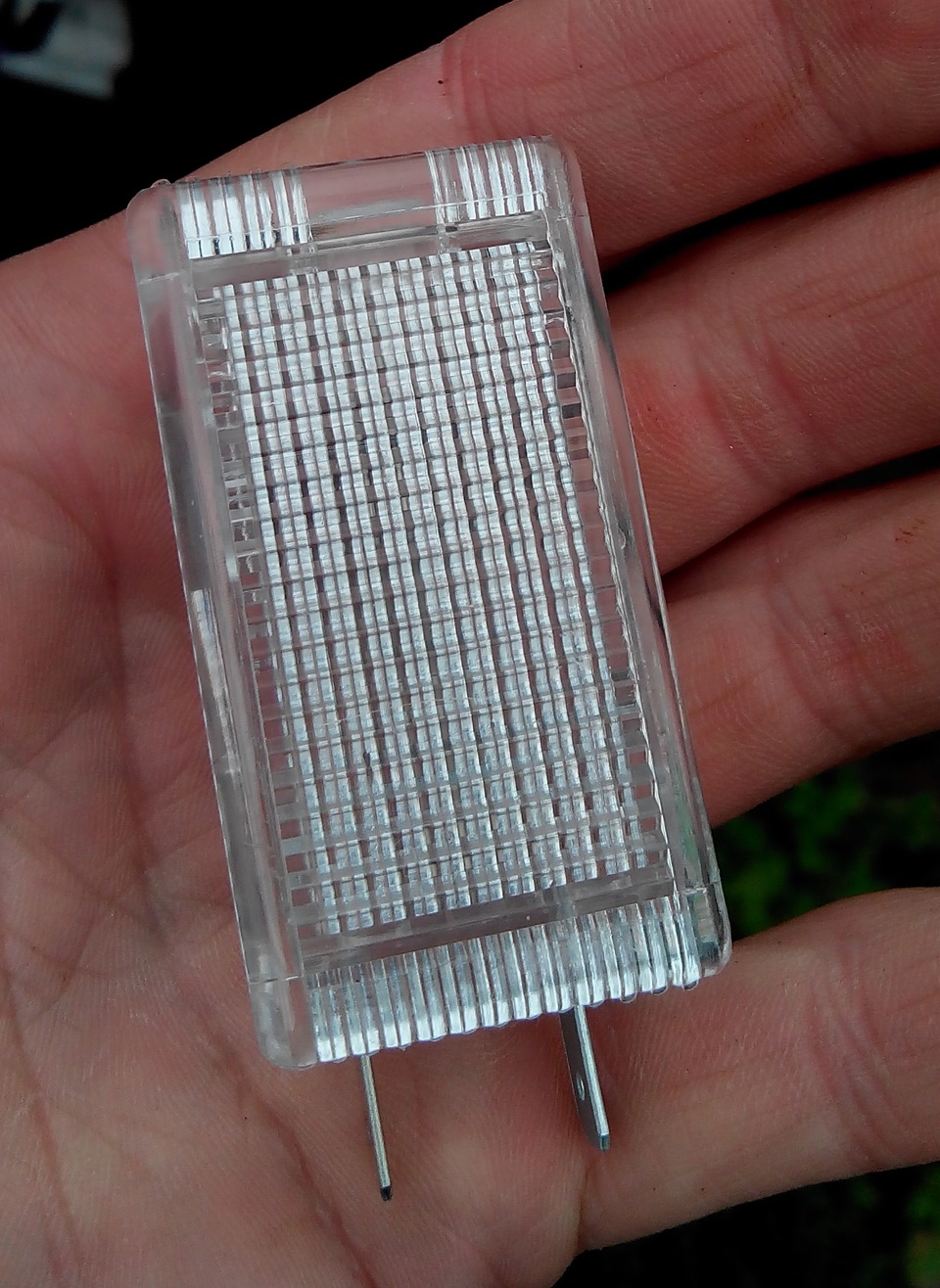

Ліхтар підсвічування багажника Lanos

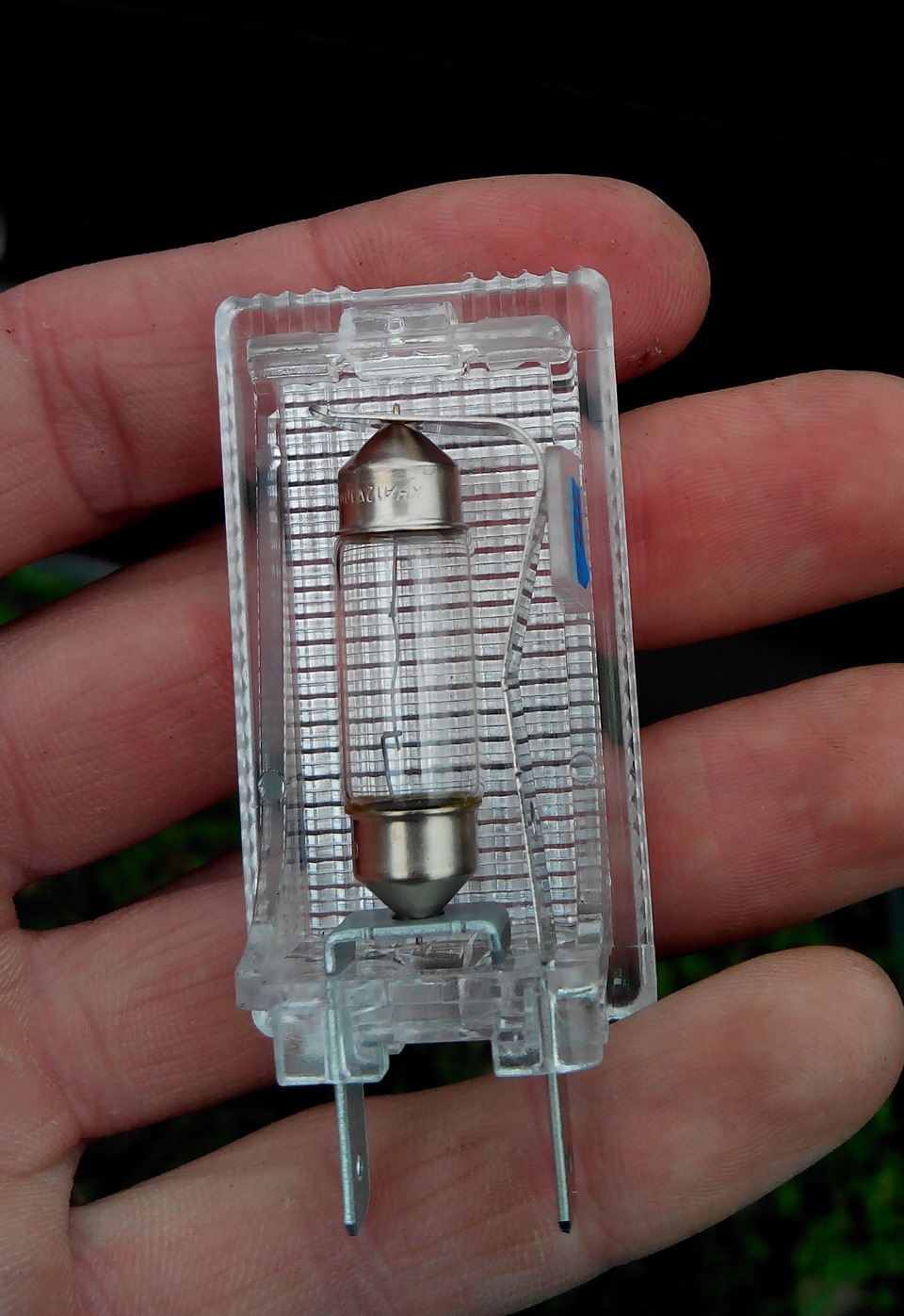

Ліхтар з іншого боку, лампу залишив звичайну
і 4-ті фішки для підключення ліхтарів

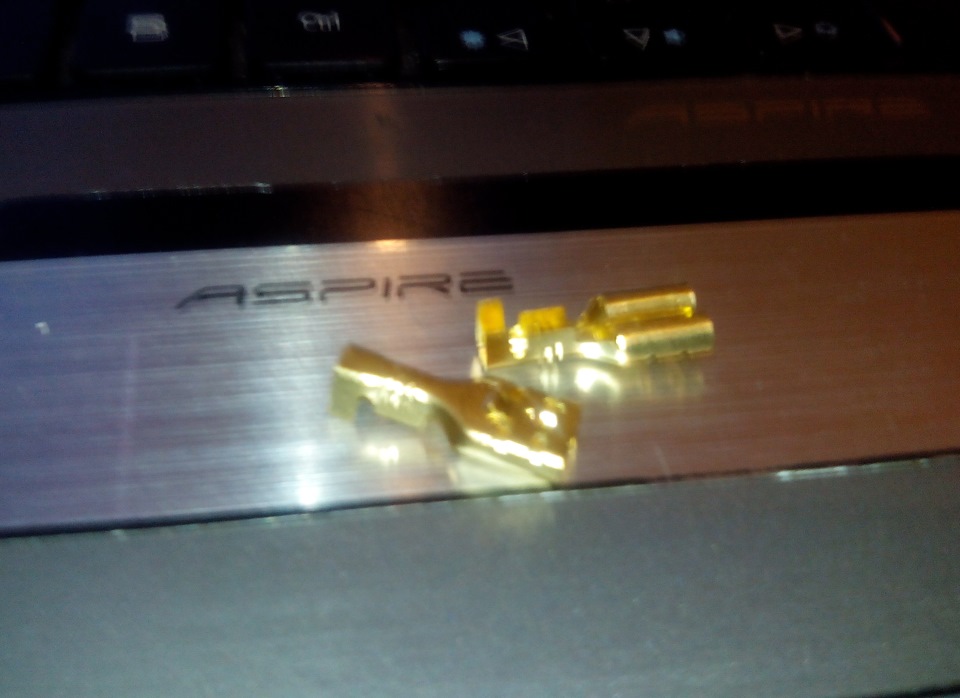

Фішки, купив у магазині радіодеталей
Хід зняття карти не фотографував, найкраще цей процес показаний намерсклабі

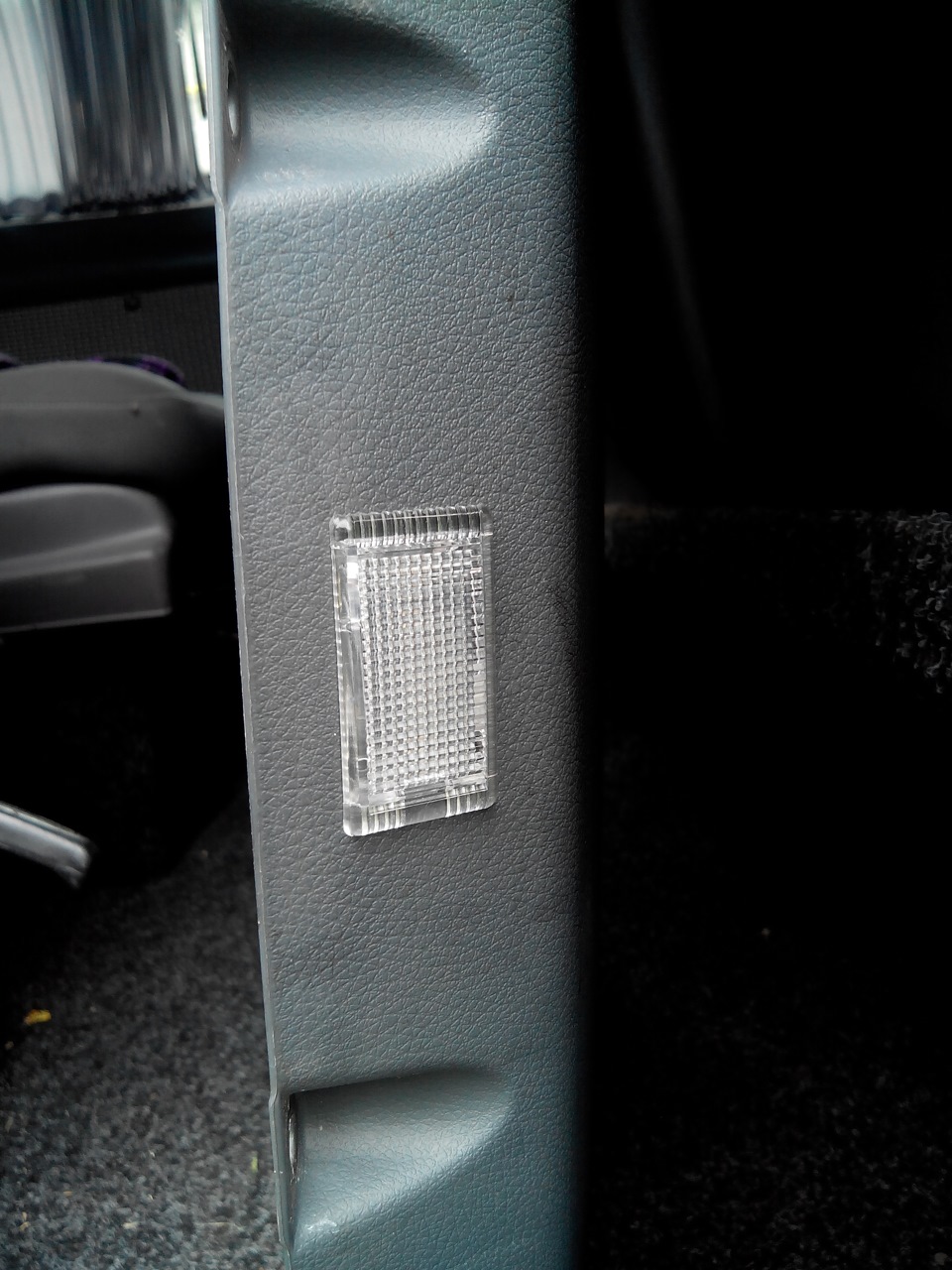

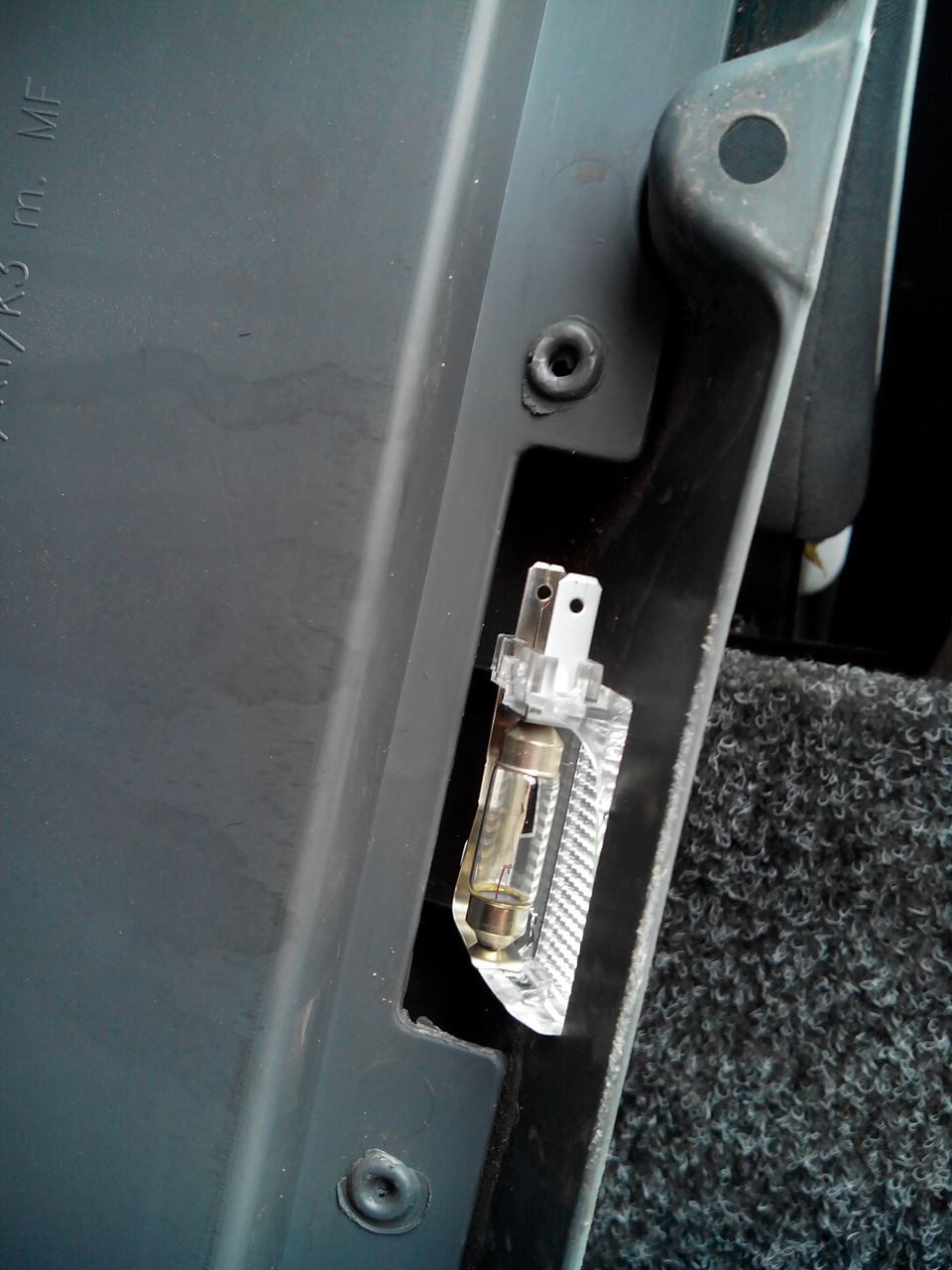

Ліхтар у карту вставляється як рідний:
< Далі мої доробки, на відміну від DimonTD, я не став різатипроводку, а зняв блок і впаяв два штирьки на незадіяні фішки іпідпаяв проводки до них від тих контактів, які відшукавDimonTD. Суть у тому, що якщо буде можливістьактивувати функцію підсвічування, то я просто перекину фішки наштатний роз'єм. Тут я допаяв пару штирьків. > Для проводків доліхтаря взяв дроти з корпусу які для USB на передню панель, дякуюBeGaa За підказку.
Перевірка працездатності
На фішки на ліхтар посадив термоусадки<
Провід проклав і закріпив ізолентою, щоб можна було підключитифішки, знявши накладку динаміка.
Проклав провід

<
Результатом задоволений

Підсвічування при відчинених дверях, при зачинених тухне

На лівих дверях, фішка, на яку з правого боку вивів контакти, була зайнята склопідйомником правих дверей, Довелося контактививести по іншому, вивів на іншу вільну. Проводи припаюються незовсім симетрично, на фото видно:Трохи інакше проводка
Результат другої двері:Підсвічування у водійській двері
Коли зняв карту водійських дверей, то виявив відірваний контакт напищалці, заодно усунув.
