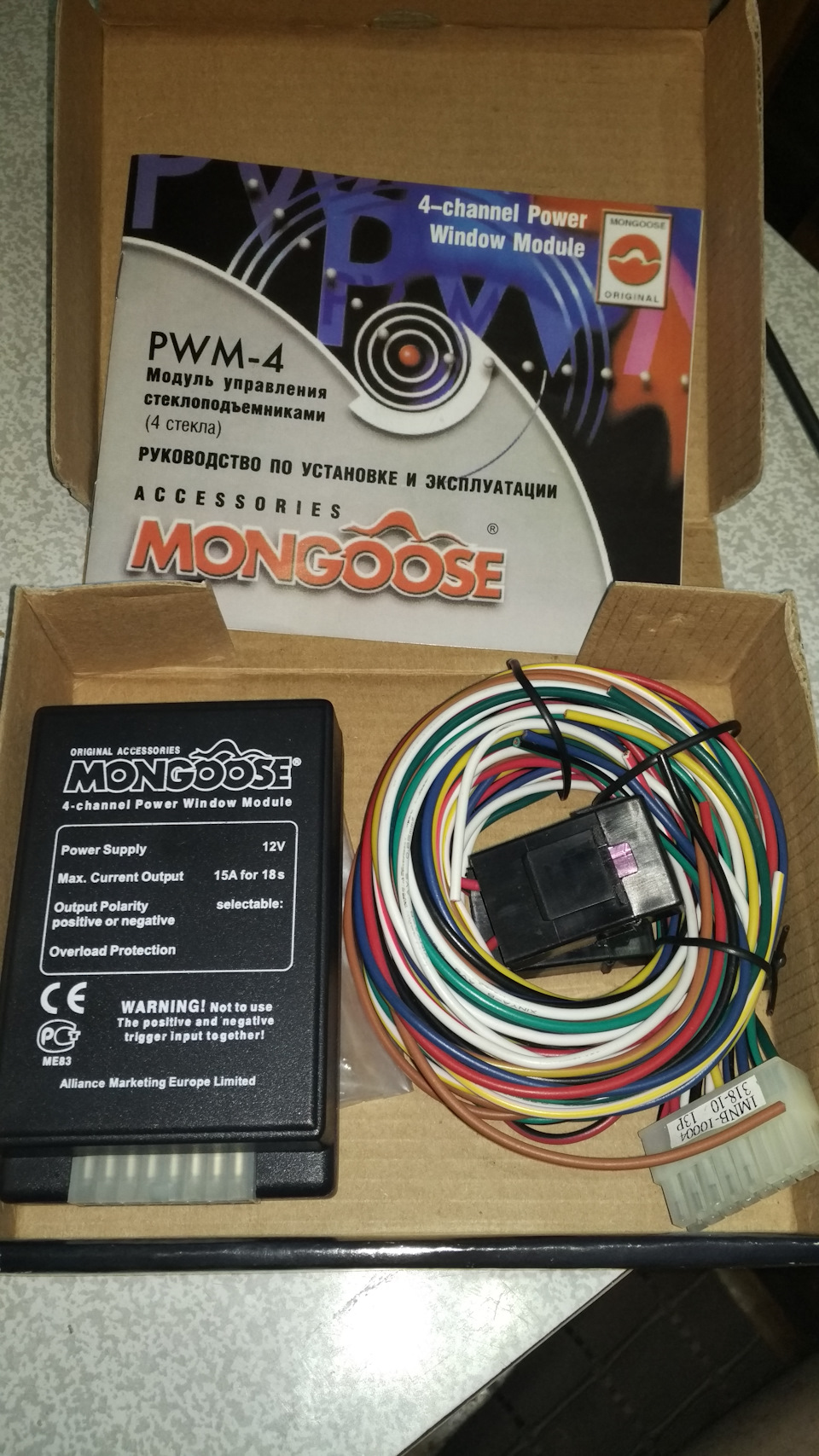

Усім привіт. Встановив модуль управління склопідйомникамиMONGOOSE PWM-4.
Підключав все у двері без протягування додаткових проводів.< br/>

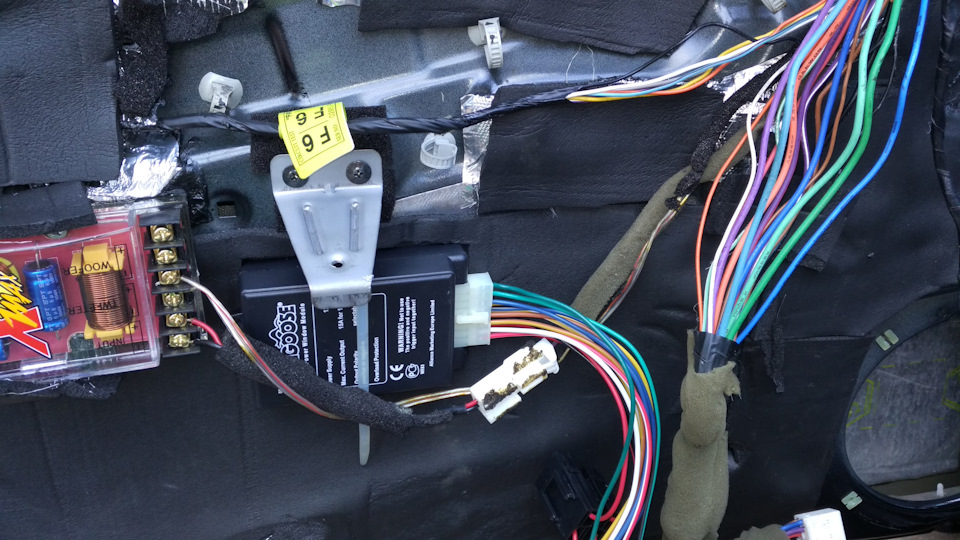

Розмотуємо рідну проводку кріпимо блок.

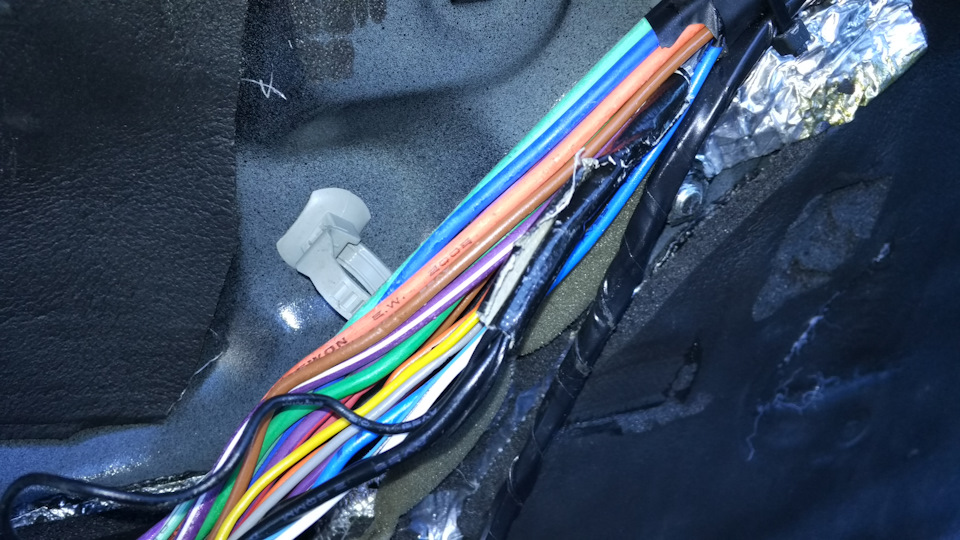

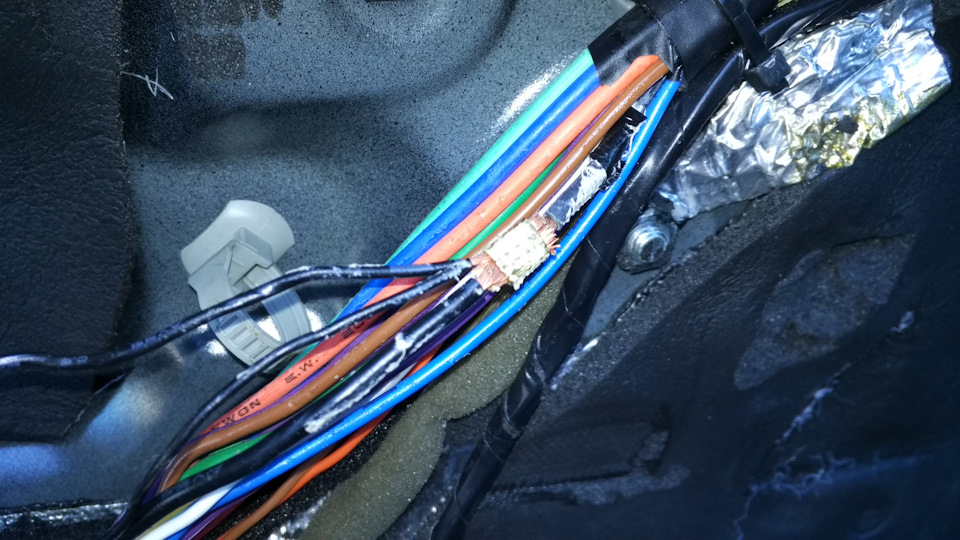

Знаходимо заводську скрутку для підключення "-" (чорнийпровід).
>

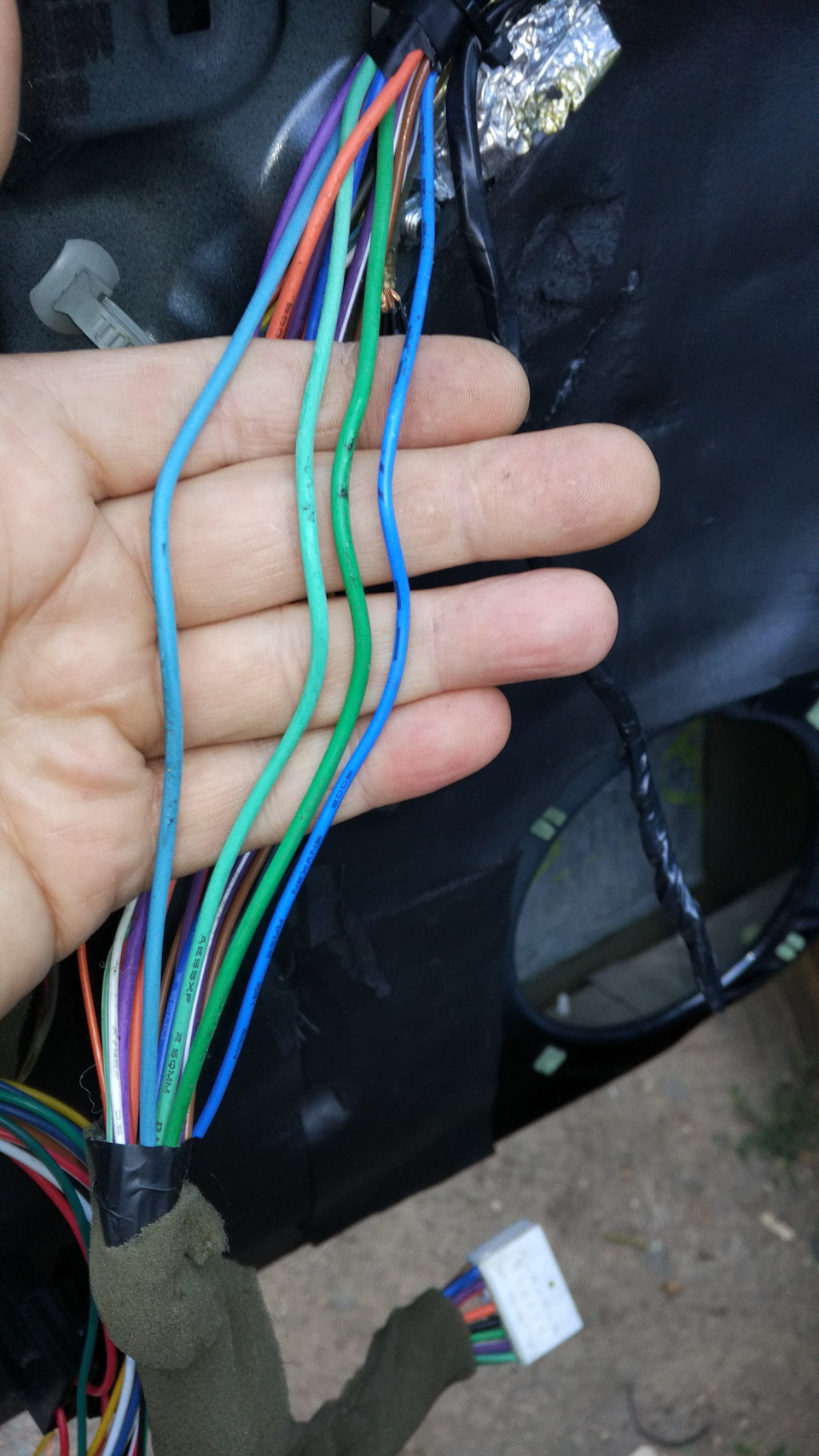

Проводи які режим.
без смуги на кнопку. Потім зелений також зі смугою до мотора, безна кнопку.
так всі інші.
Тепер потрібен постійний "+" на живлення модуля. З блоком прибрав, оскільки цей ланцюг захищений 15А запобіжником.
Керуючий "-" взяв з кнопки ЦЗ, зелений зі смугою.
>
Перевіряємо працездатність, все працює, ізолюємо та укладаємопроводку. Заодно зробив проставки під передні діни. Модуль закриваєвікна послідовно, праве заднє, праве переднє, ліве заднє, лівепереднє.
Порядок закриття за кольорами пар проводів:
1. Зелена,
2. Синя,
3. Коричнева,
4. Біла.
При поставці на сигналізацію, блокуванні дверей кнопкою абозакриття дверей ключем вікна закриваються автоматично, в тійпослідовності яку я вибрав.
У планах:
— підсвічування у двері та в дзеркала,
— авто вгору/вниз водійського склопід.
Продовження слідує…
Коментарі18
У мене його ставили в якомусь кудлатому році, напевно 2004 разом із сигналізацією. Начебто трохи розібрався. Керуючий провід жовтий? Якщо на нього подати +, то послідовно + з'являтиметься то на зеленому, то на синім ітд? Мені б схему блоку ...
У нашому стиску керуючий це -.
Здрастуйте! Я зняв з Волги своєю давним давно… Він не працював. Як зрозуміти куди йде який провід? ^)) і як перевірити цей блок
Ну щонайменше потрібна схема, щоб зрозуміти що куди, на різних блоках може бути різне маркування, або розпинування, але я можу помилятися.
Я правильно розумію, якщо підключити до проводу дзвони штатної сигналізації - закриватиме вікна тільки при постановці на охорону
при підключенні до ц.з. вікна закриває у всіх випадках.
Якщо дитина натисне кнопку з головою у вікні скло закриється взагалі недоречно
захист спрацює та зупинить скло при навантаженні.
Задушить же
Взагалі є ще кнопка блокування вікон, тобто керування лише у водія.
Ні, в моїй українській комплектації її не було Незважаючи на шкіряне кермо і штатну сигналізацію вони затиснули навіть задні склопідйомники
у моїй машині теж не було, сам ставив.
Норм це тільки для тих, у кого сигналка коштує
це для тих у кого стоїть центральний замок. а він стоїть на всіх лачетті
Це доводчик?
доводчик підключається до центрального замку.
Шефф! фсьо пропало!
вже ні))
