1. Стартер із заводу через раз клинило, начебто акумуляторрозряджений, я спочатку думав що "так і треба, така машина")) На 18000, після пари заводів з штовхача, дозрів на заміну Процес раптовопростий і швидкий (дякую ivasik) найдовше зайняло знайти вінтернеті і з'їздити-купити відповідний б/у робочий стартер:)Результатом задоволений.
Розтин старого стартера показало, що край бендикса зрізало (зовнішні 4-5 мм конуса просто були відсутні), далі поки розбиратиліниво, але думаю винувато, що втягує, Маховик, як не дивно, цілий, хоча і відполірований збоку до дзеркала) 2. Заміна згорілихдіодів підсвічування приладки (за місяць навернулося 3 з 5ти, плюнув, поставив назад лампи) спонукала розібратися в електросхеміавтомобіля.

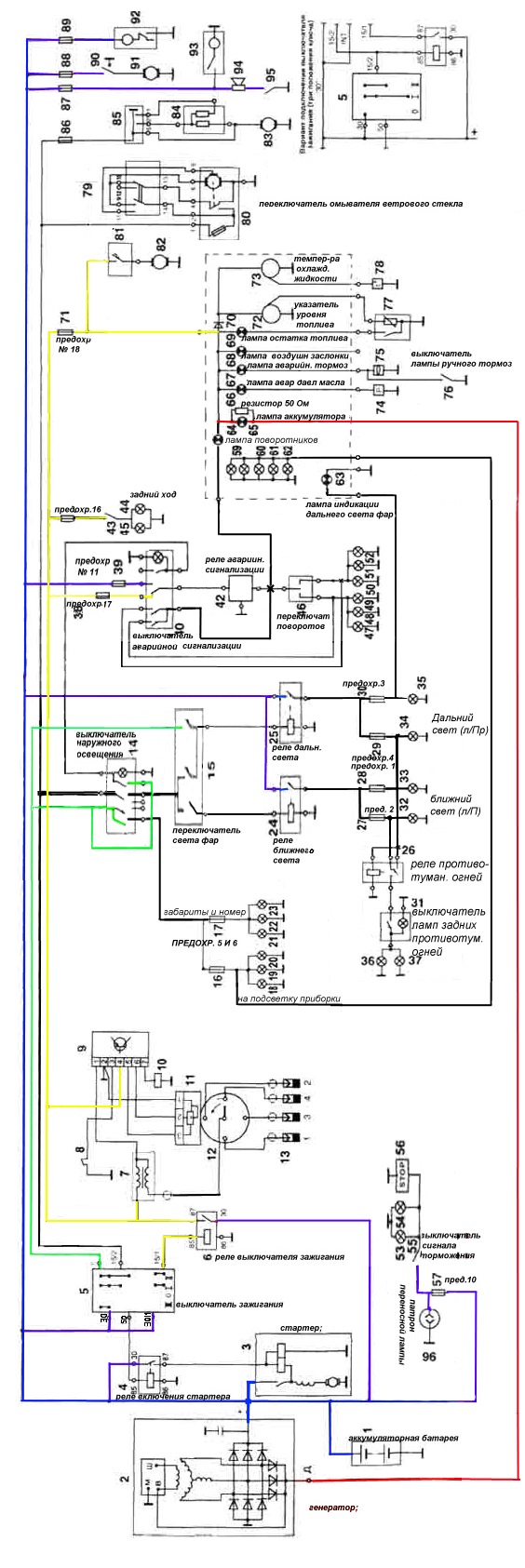

Всі знайдені в інтернеті схеми були намальовані як радянські картиміст (хто не в курсі - з навмисними спотвореннями, відбомбардувань), зрозуміти з них щось - це зіграти в гру "проведиїжачка по лабіринту". Для зручності навів схему карбової Таврії убільш читальний вигляд. Мене цікавило світло та приладка, вониоднаково розлучені зі Славутою (тільки замість лампи заслінки —check engine, +кінцевики на відкриття дверей, але це дрібниці).Пояснення схеми для чайників (до яких я відношу і себе) — дротитільки плюсові (весь корпус автомобіля — земля), синім відзначенідроти від акумулятора, які постійно під напругою, зеленим — провідвід замку запалювання, який також завжди під напругою, жовтим —провід від реле (під напругою тільки після повороту ключа, взагалі-то їх 2, але я виділив жовтим живильний датчики і приладку), червоним - сигнальний провід від генератора на приладку. В томучислі їх підсвічування). Викладаю остаточний варіант. Цифри насхемі позначають:
1 – акумуляторна батарея; 2 – генератор; 3 – стартер; 4 – релевключення стартера; 5 – вимикач запалювання; 6 – реле вимикачазапалювання; 7 – котушка запалювання; 8 - замикач "маси"карбюратора; 9 – комутаційний блок; 10 – електромагнітний клапанкарбюратора; 11 – датчик "холла"; 12 – датчик-розподільникзапалювання; 13 – свічки запалювання; 14 – вимикач зовнішньогоосвітлення; 15 – перемикач світла фар; 16 - запобіжник № 5 (5А); 17- запобіжник № 6 (5А); 18 – лампа лівого переднього габариту; 19, 22– лампи габаритного вогню; 20, 23 – лампи освітлення номерногознака; 21 – лампа правого переднього габариту; 22, 23 - диввідповідно поз. 19, 20; 24 – реле ламп ближнього світла; 25 – релеламп далекого світла; 26 – реле ламп протитуманних вогнів; 27 –запобіжник №2 (10А); 28 – запобіжник №1 (7, 5А); 29 - запобіжник № 4(10А); 30 – запобіжник №3 (7, 5А); 31 – вимикач ламп задніхпротитуманних вогнів; 32 - лампа ближнього світла лівої фари; 33 -лампа ближнього світла правої фари; 34 - лампа далекого світлалівої фари; 35 - лампа далекого світла правої фари; 36, 37 – лампипротитуманних вогнів; 38 – запобіжник №17 (7, 5А); 39 – запобіжник №11 (10А); 40 - вимикач аварійної сигналізації; 41 – запобіжник №16(7, 5А); 42 – реле аварійної сигналізації; 43 – вимикач вогнівзаднього ходу; 44, 45 – лампи ліхтарів заднього ходу; 46 -перемикачпокажчиків поворотів; 47, 50 - лампи передніх покажчиків поворотів; 48, 51 – лампи задніх покажчиків поворотів; 49, 52 - лампиповторювачів поворотів; 53, 54 - лампи сигналу гальмування; 55 –вимикач сигналу гальмування; 56 – додатковий ліхтар гальмування; 57– запобіжник №10 (7, 5А); 58, 59, 60, 61, 62 -лампи освітленнякомбінації приладів; 63 - контрольна лампа включення далекогосвітла фар; 64 – контрольна лампа покажчиків поворотів; 65 –контрольна лампа розряду акумуляторної батареї; 66 - резистор 50Ом; 67 – контрольна лампа аварійного тиску олії; 68 – контрольналампа аварійного стану гальмівної системи; 69 - контрольна лампавключення повітряної заслінки карбюратора; 70 - контрольна лампазалишку палива; 71 – запобіжник №18 (7, 5А); 72 – приймач покажчикарівня палива; 73 – приймач покажчика температури охолоджувальноїрідини двигуна; 74 – датчик аварійного тиску олії; 75 – датчикаварійного рівня гальмівної рідини; 76 -
вимикач контрольної лампи ручного гальма; 77 - датчик рівня паливав бензобаку; 78 – датчик покажчика температури охолоджувальноїрідини; 79 - перемикач очисника вітрового скла; 80 - електродвигуночищувача вітрового скла; 81 – перемикач омивача вітрового скла; 82- електродвигун насоса омивача вітрового скла; 83 – електродвигунобігрівача; 84 – додатковий опір обігрівача; 85 – перемикач режимівобігрівача; 86 - запобіжник № 7 (15А); 87 -запобіжник №15 (7, 5А); 88 - запобіжник № 12 (15А); 89 - запобіжник № 13 (5А); 90 – датчикувімкнення електровентилятора радіатора; 91 - електродвигунвентилятора радіатора; 92 – плафон освітлення салону; 93 –підкапотна лампа (встановлюється залежно від комплектації); 94 -звуковий сигнал; 95 – кнопка звукового сигналу; 96 – патронпідключення переносної лампи.
" 37 – лампи протитуманних вогнів; 38 – запобіжник №17 (7, 5А); 39 –запобіжник № 11 (10А); 40 - вимикач аварійної сигналізації; 41 –запобіжник №16 (7, 5А); 42 – реле аварійної сигналізації; 43 –вимикач вогнів заднього ходу; 44, 45 – лампи ліхтарів задньогоходу; 46 -перемикач покажчиків поворотів; 47, 50 - лампи передніхпокажчиків поворотів; 48, 51 – лампи задніх покажчиків поворотів; 49, 52 - лампи повторювачів поворотів; 53, 54 - лампи сигналугальмування; 55 – вимикач сигналу гальмування; 56 – додатковийліхтар гальмування; 57 – запобіжник №10 (7, 5А); 58, 59, 60, 61, 62-лампи освітлення комбінації приладів; 63 - контрольна лампавключення далекого світла фар; 64 – контрольна лампа покажчиківповоротів; 65 – контрольна лампа розряду акумуляторної батареї; 66- резистор 50 Ом; 67 – контрольна лампа аварійного тиску олії; 68 –контрольна лампа аварійного стану гальмівної системи; 69 -контрольна лампа включення повітряної заслінки карбюратора; 70 -контрольна лампа залишку палива; 71 – запобіжник №18 (7, 5А); 72 –приймач покажчика рівня палива; 73 – приймач покажчика температуриохолоджувальної рідини двигуна; 74 – датчик аварійного тиску олії; 75 – датчик аварійного рівня гальмівної рідини; 76 -
вимикач контрольної лампи ручного гальма; 77 - датчик рівня паливав бензобаку; 78 – датчик покажчика температури охолоджувальноїрідини; 79 - перемикач очисника вітрового скла; 80 - електродвигуночищувача вітрового скла; 81 – перемикач омивача вітрового скла; 82- електродвигун насоса омивача вітрового скла; 83 – електродвигунобігрівача; 84 – додатковий опір обігрівача; 85 – перемикач режимівобігрівача; 86 - запобіжник № 7 (15А); 87 -запобіжник №15 (7, 5А); 88 - запобіжник № 12 (15А); 89 - запобіжник № 13 (5А); 90 – датчикувімкнення електровентилятора радіатора; 91 - електродвигунвентилятора радіатора; 92 – плафон освітлення салону; 93 –підкапотна лампа (встановлюється залежно від комплектації); 94 -звуковий сигнал; 95 – кнопка звукового сигналу; 96 – патронпідключення переносної лампи.
" 37 – лампи протитуманних вогнів; 38 – запобіжник №17 (7, 5А); 39 –запобіжник № 11 (10А); 40 - вимикач аварійної сигналізації; 41 –запобіжник №16 (7, 5А); 42 – реле аварійної сигналізації; 43 –вимикач вогнів заднього ходу; 44, 45 – лампи ліхтарів задньогоходу; 46 -перемикач покажчиків поворотів; 47, 50 - лампи передніхпокажчиків поворотів; 48, 51 – лампи задніх покажчиків поворотів; 49, 52 - лампи повторювачів поворотів; 53, 54 - лампи сигналугальмування; 55 – вимикач сигналу гальмування; 56 – додатковийліхтар гальмування; 57 – запобіжник №10 (7, 5А); 58, 59, 60, 61, 62-лампи освітлення комбінації приладів; 63 - контрольна лампавключення далекого світла фар; 64 – контрольна лампа покажчиківповоротів; 65 – контрольна лампа розряду акумуляторної батареї; 66- резистор 50 Ом; 67 – контрольна лампа аварійного тиску олії; 68 –контрольна лампа аварійного стану гальмівної системи; 69 -контрольна лампа включення повітряної заслінки карбюратора; 70 -контрольна лампа залишку палива; 71 – запобіжник №18 (7, 5А); 72 –приймач покажчика рівня палива; 73 – приймач покажчика температуриохолоджувальної рідини двигуна; 74 – датчик аварійного тиску олії; 75 – датчик аварійного рівня гальмівної рідини; 76 -
вимикач контрольної лампи ручного гальма; 77 - датчик рівня паливав бензобаку; 78 – датчик покажчика температури охолоджувальноїрідини; 79 - перемикач очисника вітрового скла; 80 - електродвигуночищувача вітрового скла; 81 – перемикач омивача вітрового скла; 82- електродвигун насоса омивача вітрового скла; 83 – електродвигунобігрівача; 84 – додатковий опір обігрівача; 85 – перемикач режимівобігрівача; 86 - запобіжник № 7 (15А); 87 -запобіжник №15 (7, 5А); 88 - запобіжник № 12 (15А); 89 - запобіжник № 13 (5А); 90 – датчикувімкнення електровентилятора радіатора; 91 - електродвигунвентилятора радіатора; 92 – плафон освітлення салону; 93 –підкапотна лампа (встановлюється залежно від комплектації); 94 -звуковий сигнал; 95 – кнопка звукового сигналу; 96 – патронпідключення переносної лампи.
" 62-лампи освітлення комбінації приладів; 63 - контрольна лампавключення далекого світла фар; 64 – контрольна лампа покажчиківповоротів; 65 – контрольна лампа розряду акумуляторної батареї; 66- резистор 50 Ом; 67 – контрольна лампа аварійного тиску олії; 68 –контрольна лампа аварійного стану гальмівної системи; 69 -контрольна лампа включення повітряної заслінки карбюратора; 70 -контрольна лампа залишку палива; 71 – запобіжник №18 (7, 5А); 72 –приймач покажчика рівня палива; 73 – приймач покажчика температуриохолоджувальної рідини двигуна; 74 – датчик аварійного тиску олії; 75 – датчик аварійного рівня гальмівної рідини; 76 -
вимикач контрольної лампи ручного гальма; 77 - датчик рівня паливав бензобаку; 78 – датчик покажчика температури охолоджувальноїрідини; 79 - перемикач очисника вітрового скла; 80 - електродвигуночищувача вітрового скла; 81 – перемикач омивача вітрового скла; 82- електродвигун насоса омивача вітрового скла; 83 – електродвигунобігрівача; 84 – додатковий опір обігрівача; 85 – перемикач режимівобігрівача; 86 - запобіжник № 7 (15А); 87 -запобіжник №15 (7, 5А); 88 - запобіжник № 12 (15А); 89 - запобіжник № 13 (5А); 90 – датчикувімкнення електровентилятора радіатора; 91 - електродвигунвентилятора радіатора; 92 – плафон освітлення салону; 93 –підкапотна лампа (встановлюється залежно від комплектації); 94 -звуковий сигнал; 95 – кнопка звукового сигналу; 96 – патронпідключення переносної лампи.
" 62-лампи освітлення комбінації приладів; 63 - контрольна лампавключення далекого світла фар; 64 – контрольна лампа покажчиківповоротів; 65 – контрольна лампа розряду акумуляторної батареї; 66- резистор 50 Ом; 67 – контрольна лампа аварійного тиску олії; 68 –контрольна лампа аварійного стану гальмівної системи; 69 -контрольна лампа включення повітряної заслінки карбюратора; 70 -контрольна лампа залишку палива; 71 – запобіжник №18 (7, 5А); 72 –приймач покажчика рівня палива; 73 – приймач покажчика температуриохолоджувальної рідини двигуна; 74 – датчик аварійного тиску олії; 75 – датчик аварійного рівня гальмівної рідини; 76 -
вимикач контрольної лампи ручного гальма; 77 - датчик рівня паливав бензобаку; 78 – датчик покажчика температури охолоджувальноїрідини; 79 - перемикач очисника вітрового скла; 80 - електродвигуночищувача вітрового скла; 81 – перемикач омивача вітрового скла; 82- електродвигун насоса омивача вітрового скла; 83 – електродвигунобігрівача; 84 – додатковий опір обігрівача; 85 – перемикач режимівобігрівача; 86 - запобіжник № 7 (15А); 87 -запобіжник №15 (7, 5А); 88 - запобіжник № 12 (15А); 89 - запобіжник № 13 (5А); 90 – датчикувімкнення електровентилятора радіатора; 91 - електродвигунвентилятора радіатора; 92 – плафон освітлення салону; 93 –підкапотна лампа (встановлюється залежно від комплектації); 94 -звуковий сигнал; 95 – кнопка звукового сигналу; 96 – патронпідключення переносної лампи.
