"інструкція" по переробці наприкінці посту.
Усім доброго часу доби! головне світло на Lanos м'яко кажучи "нефонтан". Але не все так похмуро, як здавалося б. Дана тема - давно "протоптана стежка", але все ж...

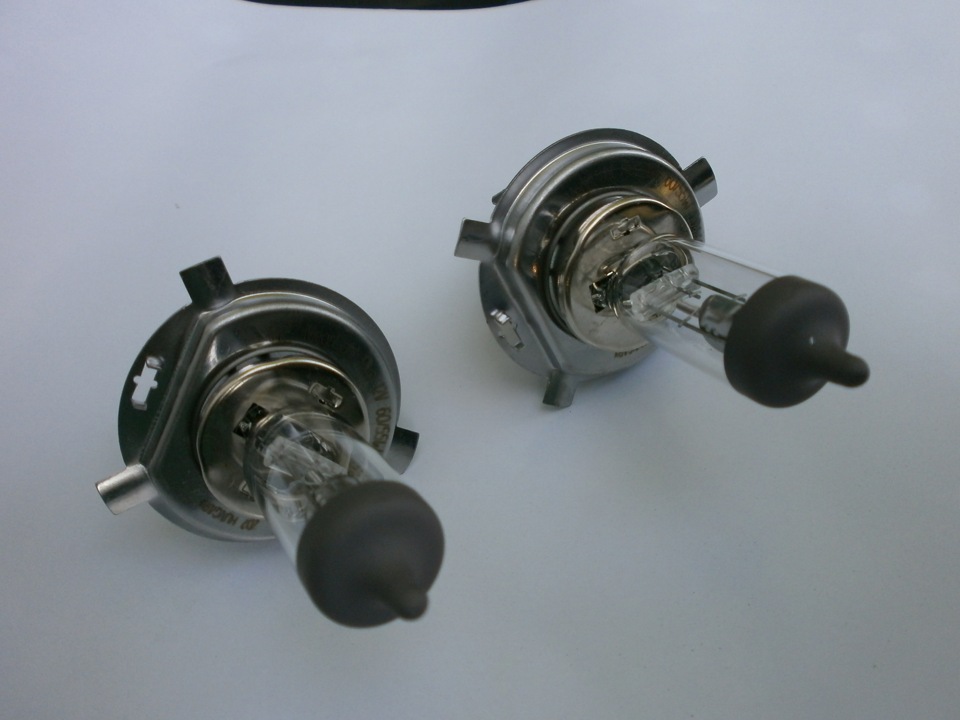

У моєму випадку почалося все з того, що отримав у подарунок віддуже доброї людини Serik81 Лампи в головне світло GEMegaLight Plus H4. Після інсталяції останніх світло явно сталокращим., але як завжди хочеться більшого :)
Промірявши напругу на лампах при заведеному двигуні був неприємноздивований - напруга плавала сюди-туди в рамках 11, 7-11, 9 Вольт, ана аккумуляторі стабільні 14, 5 Вольт Це все зайвий раз підтвердилофакт, що електропроводка авто і виконання схем далекі відідеалу!

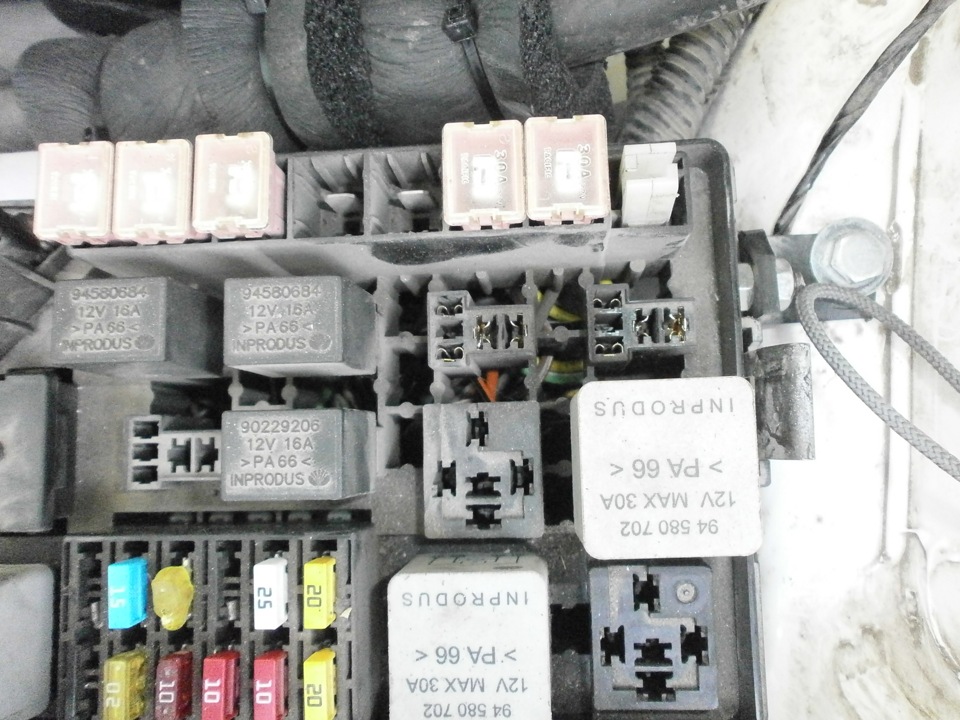

до встановлення реле

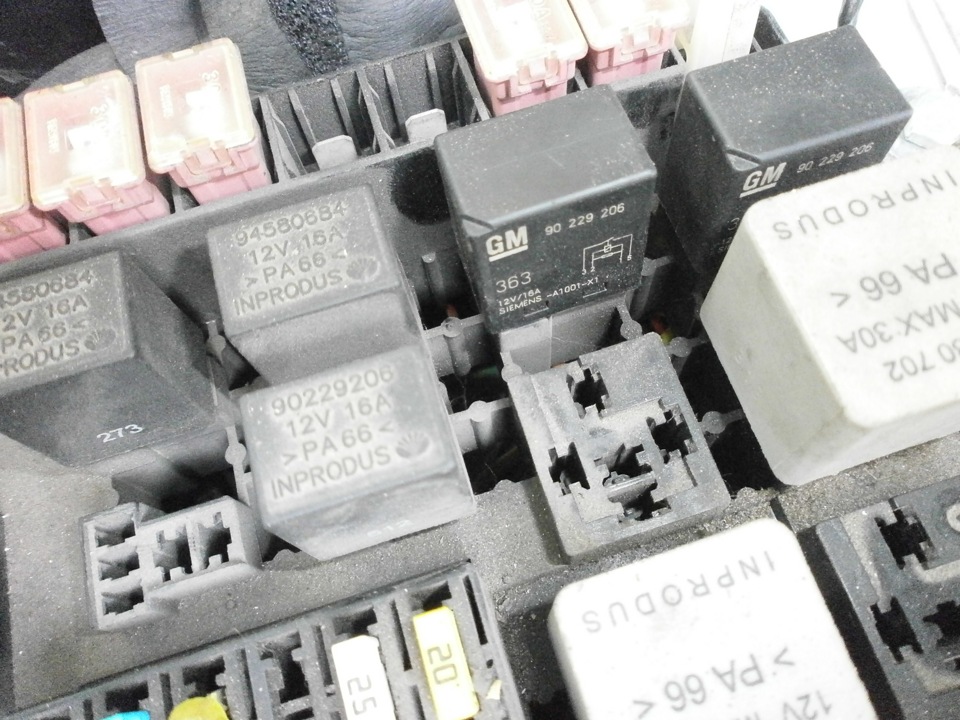

після
, основне харчування взяв одразу за запобіжником EF1. Провіди, щойдуть із салону до запобіжників EF 10 (дальнє світло) EF11 і EF12 (ближнє світло) перед самим запобіжником розрізав — на запобіжникпішов дріт силовий від реле, а той, що йшов від перемикача — накерування роботою реле.В результаті маємо:напраж на лампах з11, 7-11, 9 Вольт піднялося до стабільних 13, 6 Вольт, світло фарстало ДУЖЕ класне! Мінімум витрат, отримуємо відмінний результат:)

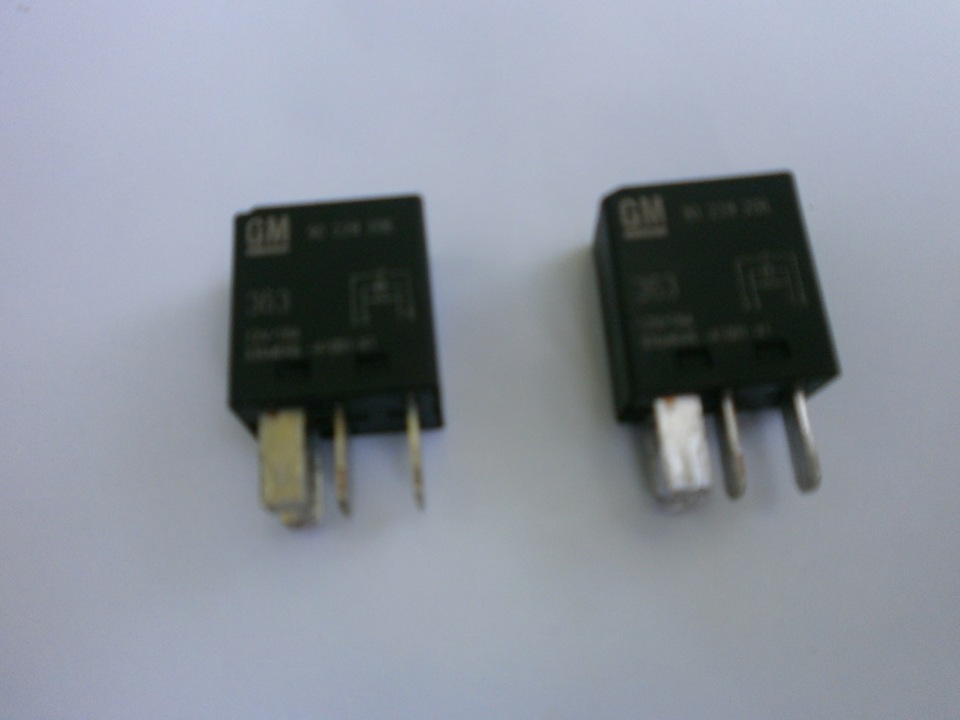

PS Ще один важливий плюс доопрацювання в тому, що суттєвознижується навантаження на самі перемикачі, що в результатіпродовжує їхню "життєдіяльність" :)< Реле потрібно 2шт -нормально-розімкнуті, на 4 ніжки (підходять з ВАЗ якщо не ставити вштатний блок, в іншому випадку потрібні оригінальні - вони меншогорозміру.Основне харчування (яке через реле йтиме на фари) браввідразу за запобіжником EF1 (працюємо в моторному відсіку з блокомзапобіжників і реле) і пускаємо на клему реле з маркуванням 30.Клема 86 на масу (ідентично для реле що ближнього, що далекого)Знімаємо нижню кришку блоку:до запобіжника EF10 (дальнє світло) йдесиній провід - ми його розрізаємо, той кінець який виходить з крилазакріплюємо до дроту який піде на клему реле 85, той кінець, якийзалишився з'єднуємо який піде на клему реле 87. Ближнійпереробляємо аналогічно - зелений провід, що йде до запобіжниківEF11 і EF12 розрізаємо - той кінець, що до педохоронця на клему87, що виходить з крила на клему85 "
Коментарі20
Тобто можна поставити додаткове реле в блок запобіжників під капотом? І від запобіжників взяти харчування на ці реле?🤔
Велике спасибі за виконану роботу раніше нічна їзда дуже напружувала після переробки результат дуже тішить
Радий якщо допоміг 😁
Поміряв у себе напругу на лампах. При напрузі борт. мережі 13.7в на лампи приходить 13.1 з увімкненою пічкою на другій швидкості. При увімкненій пічці на 4 швидкості, обігрівачі скла, ПТФ впало до 12.8в. Перший замір на заведеній показав 13.8в.
Це дуже добре. Можна навіть сказати, привід порадіти 😆
Там між контактами і реле є ще такий жовтий майданчик. Я так зрозумів вона не дає вилазити клем при демонтажі реле. Без неї все нормально? У мене теж є порожні місця хотів їх задіяти і побачив такий нюанс
Нормально все працює 😊
Працювати щось воно буде. Мав на увазі нормально витягається реле? Клеми не висмикує?
Ні, там на клемах є маленькі язички, для фіксації в гнізді
Там же реле на дальнє світло стоїть, таке ж маленьке, ближній безпосередньо через вимикач. значить потрібно буде одне реле на ближній!
Здрастуйте! Прочитав вашу статтю. Супер! Хочу собі теж зробити. Можна по докладніше в личку. Я розумію що пройшло вже П'ЯТЬ РОКІВ з моменту публікації. Але якщо є можливість надішлете докладний опис робіт. Заздалегідь Дякую!
А можна в личку докладно?
Можна ) Але наполегливо рекомендую ще раз добре вчитатися в сам - там наприкінці є дуже докладна інструкція )
От готовий комплект і різати нічого не треба www.olx.ua/obyavlenie/sup…lanos-i-sens-idnM8t6.html
На момент переробки, та й написання поста (всього лише 4 роки тому) такої штуки у продажу не було - це раз, сама переробка на той момент обійшлася практично задарма - це два.
Привіт, у тебе сперли.
А де в Росії можна купити такий комплект? PS Знайшов на aliexpressaliexpress.ru/i/1005002112013453.html
Ті, що продаються на олх, то виробництва України. Хороший провід, хороші комплектуючі, гумові пильовики в комплекті, якісне складання. На Алі комплект, як пощастить. Краще звернутися до нормального автоелектрика і нехай зробить живлення ламп через ре...
спс з 1 разу не вкурити що до як)))
Можна і мені докладний мануал, тому не зовсім зрозумів
