Всім привіт! Зламався підсилювач((( Пропрацював повноцінних 1.5року, а потім почав здавати позиції.)
Значить симптоми такі:
2) Підсилювач працює хвилину після запуску потім клацання в цьому жпершому каналі та догляд у ЗАХИСТ!
і так до нескінченності…

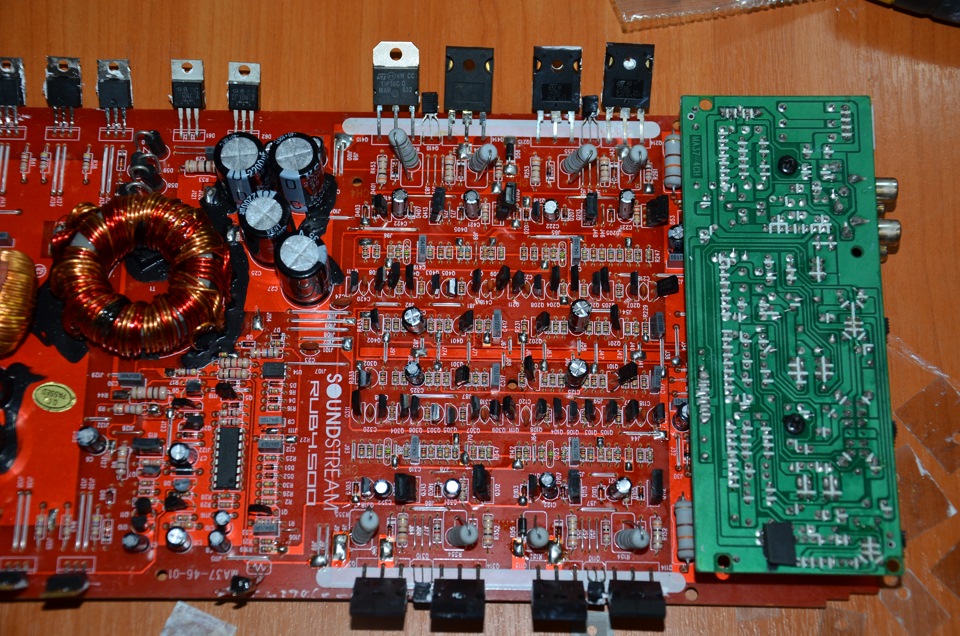

Отже розбираємо, маємо ось такі нутрощі:

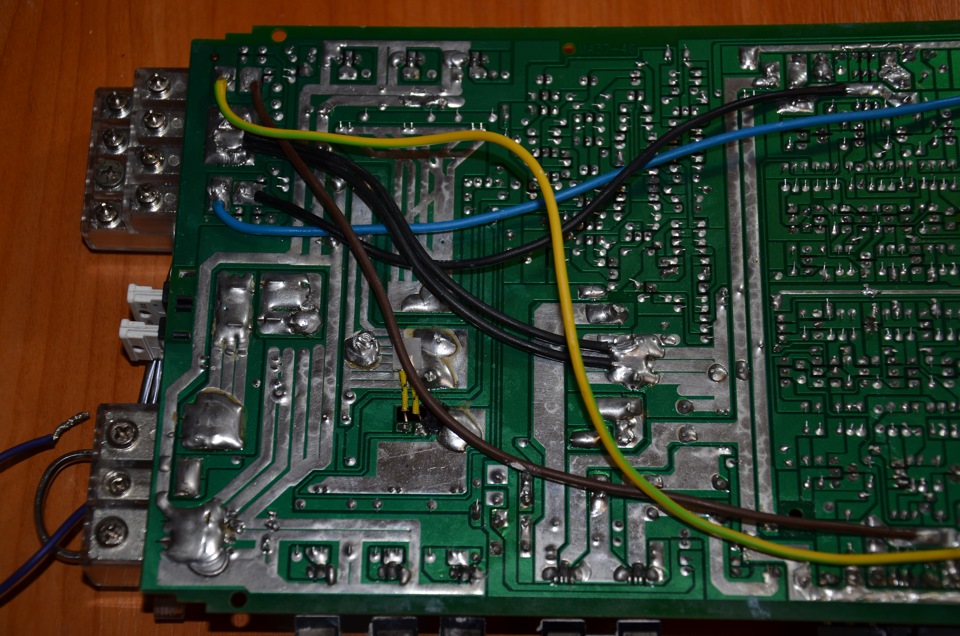

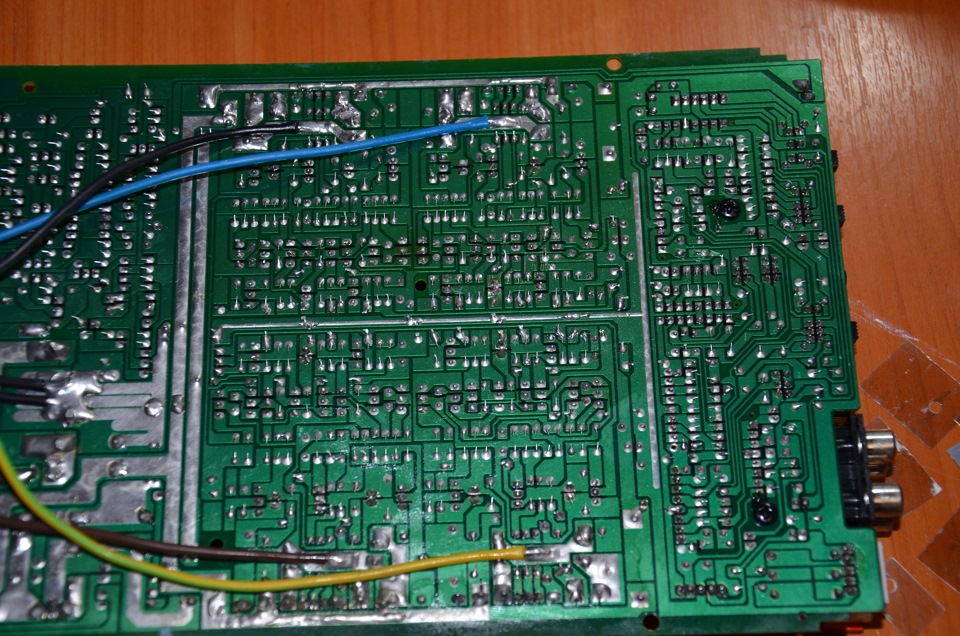

Зворотний бік
Для початку оглядаємо візуально на предмет горілих деталей…всеок!
Потім перевіряємо почергово вузли підсилювача:перетворювач напруги, підсилювач, секція фільтрів. W19VcvaGFCc

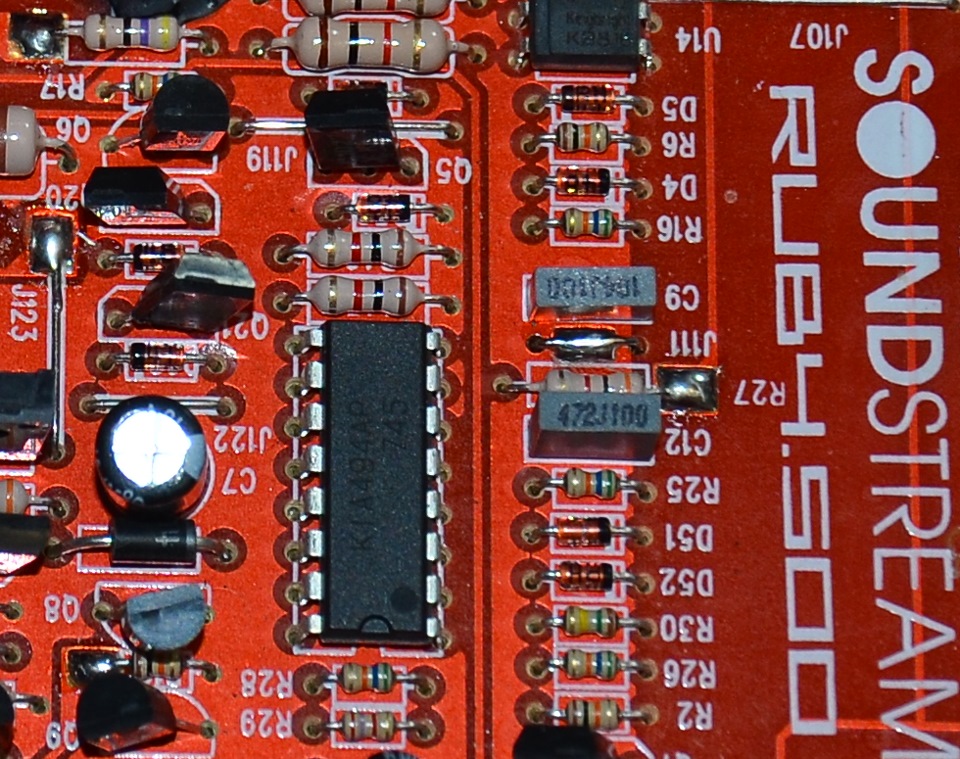

Також все ок…Далі окремо перевірив ШИМ-контролер користуючись осьцим відео (з 5:08 хвилини):
www.youtube.com/embed/3InVa10fJUU

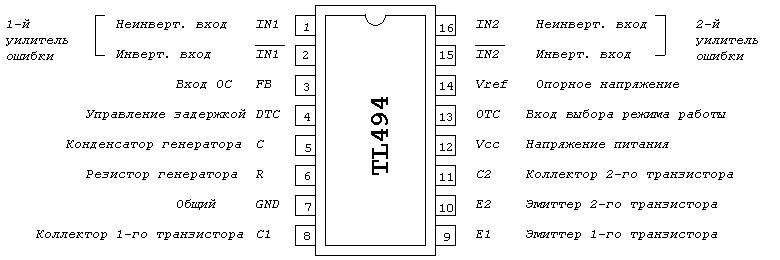

Схема висновків шим-контролера (у моєму випадку це KIA494AP) івиявилося, що теж все …Далі вже не знав куди копати і зателефонувавдо одного доброго майстра, який підказав, що треба помірятинаявність постійної напруги на вивідних каналах. Переводимо тестерв режим вимірювання постійної напруги, мінусовим щупом на GROUND"-" висновок, плюсовим по черзі перевіряємо + і - кожного каналу... І виявилося на 4 каналі +0, 23 В, на 1 каналі -4, 58 В, інші 2 занулями.
Висновок:проблеми в елементах обв'язування каналів посилення!
Плечо одного каналу посилення
Перевіряємо Все малі транзистори, за тим самим методом, що на відео раніше. З ними виявилося все в порядку, так що проблемашвидше за все в 3-х конденсаторах:По черзі випаюємо конденсатори івключаємо плату в мережу (крім харчування більше нічого не требапідключати) Якщо після цього підсилювач перестав йти на захист, значить проблема в них, у мене так і вийшло! Увага конденсаториполярні! Замінив всі 3 шт (номінали не пам'ятаю), заоднозамінив і на 1 каналі. Не збираючи плату в корпус перевірив почерзі кожен канал на динаміці, але не більше 10 с на канал, щоб неперегрівати вихідні транзистори. УРА все працює без перешкод ібез захисту!
Збираємо все в корпус…
Встановлюємо між транзистором і корпусом слюдяні прокладки змащенітермопастою
Голий корпус<
Напівзібраний вигляд
Підсумок:
Перевіряємо
Так як я новачок-аматор у радіотехніці, за допомогою корисних відеота непоганих навичок паяння вдалося відремонтувати підсилювач ізмінімальними фінансовими витратами (близько 30 грн законденсатори)! Поломки в підсилювачах в основному типові, так що впринципі людям з інженерною освітою не проблема спробувативідремонтувати власноруч. Буду радий, якщо дана стаття буде комуськорисна!
