Ну млинець бісить мене помаранчеве "ніяке" підсвічування, відразу після реєстрації вирішив виправити ситуацію.
Козирок біля панелі приладів стоїть на клямках, трохи посмикати врізні боки, і він знімається.

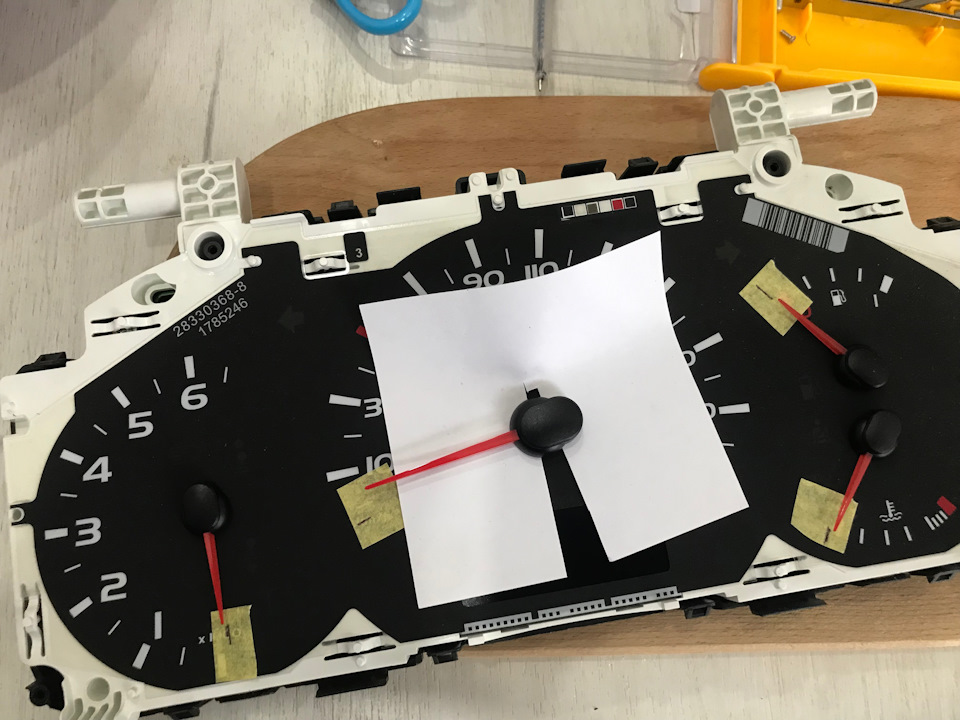

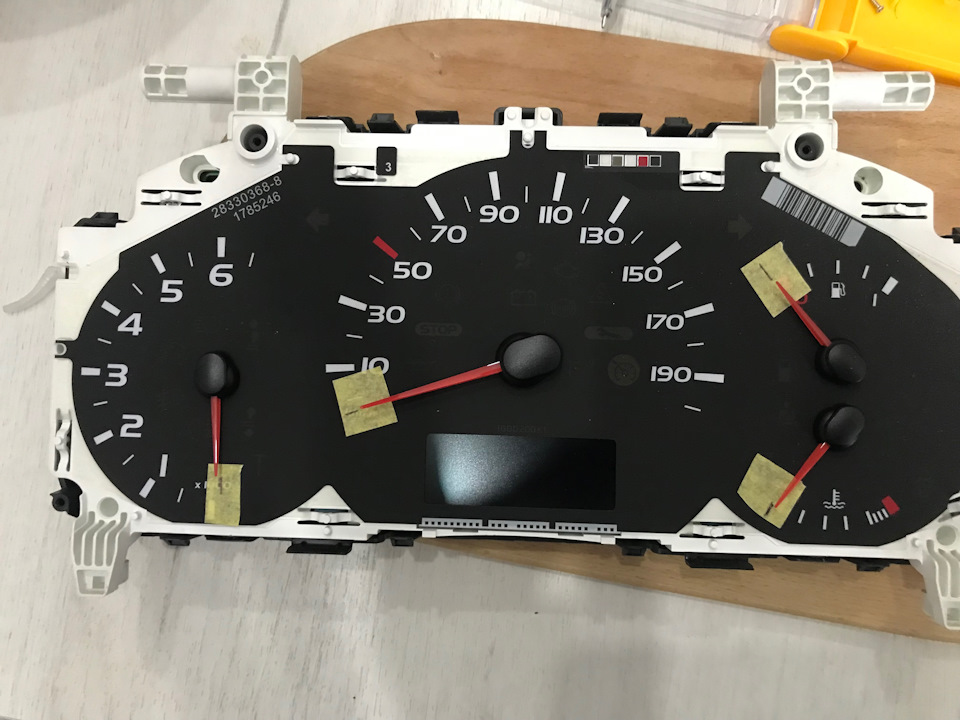

Сама приладка теж на клямках., ставимо мітку на скотчі. Робимотаку підкладку з паперу, щоб не пошкодити циферблат нігтями, признятті стрілок.

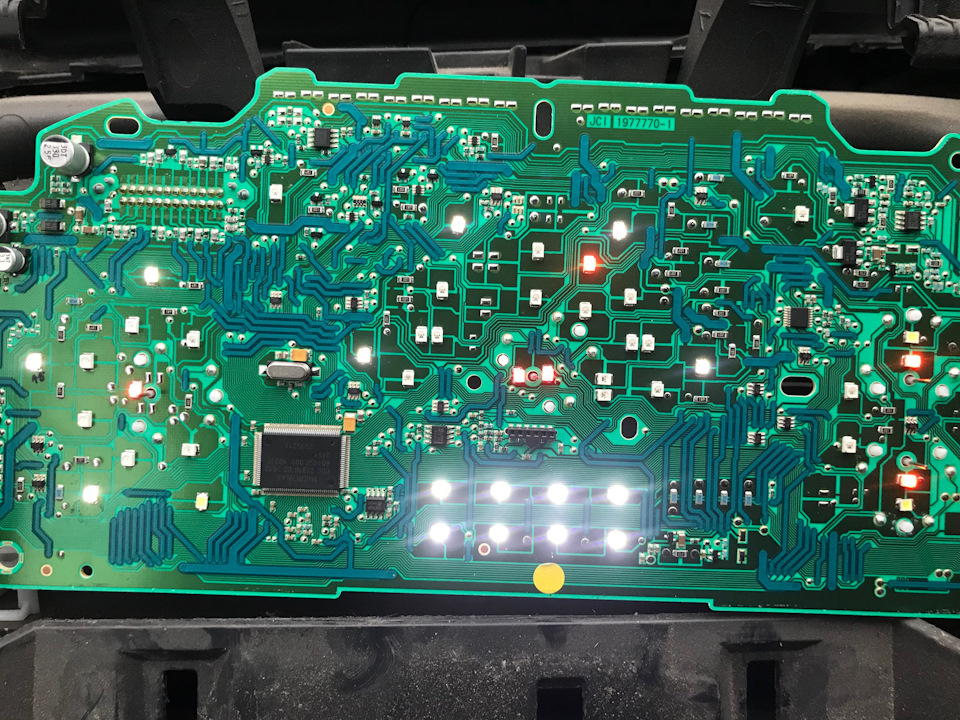

З тахометром і спідометром все просто, там йдуть окремі світлодіодина стрілки і сам циферблат… просто випаюємо оригінальніпомаранчеві, замість них на стрілки впаюємо червоні, на циферблатбілі, дотримуємося полярності.

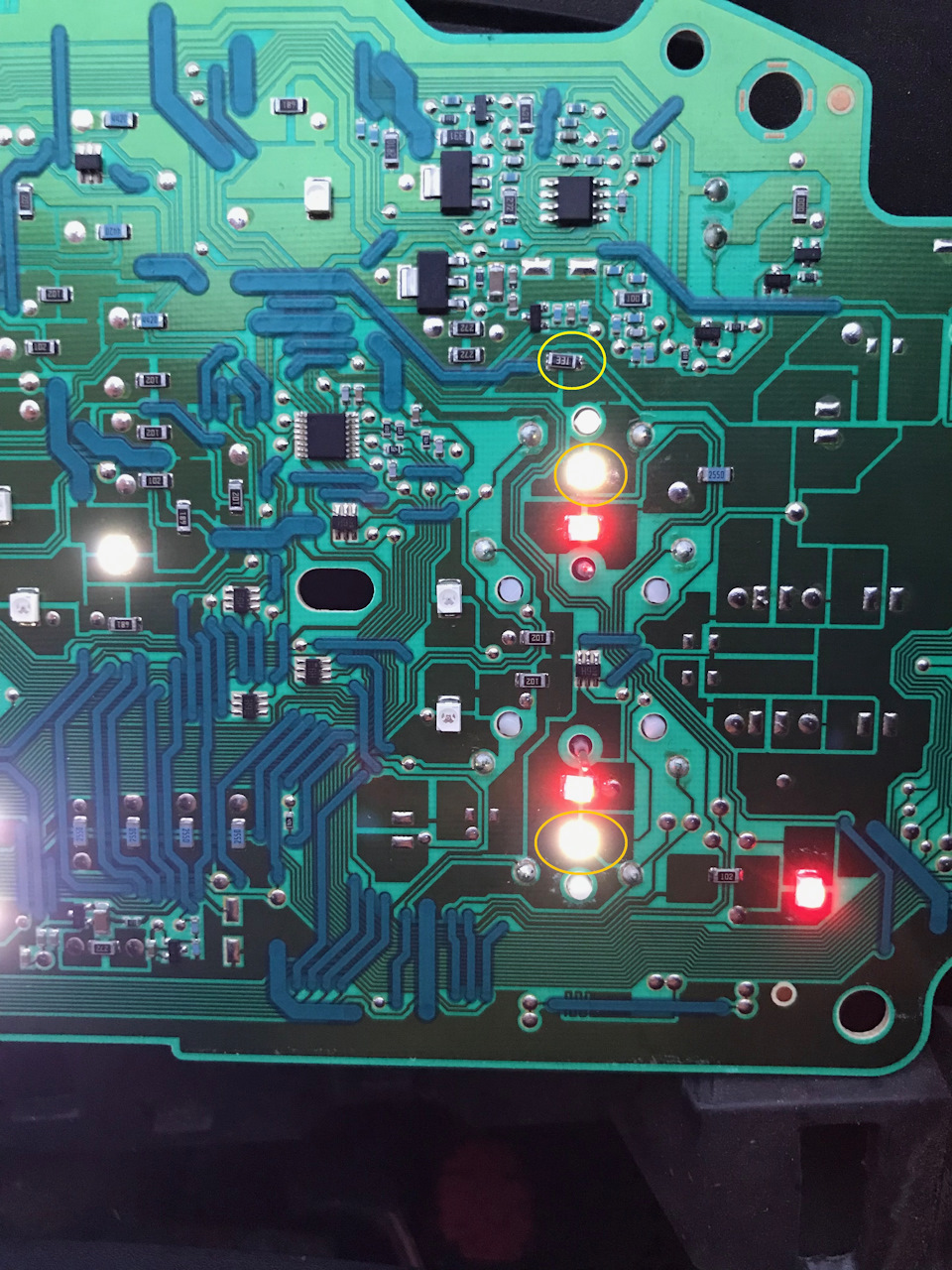

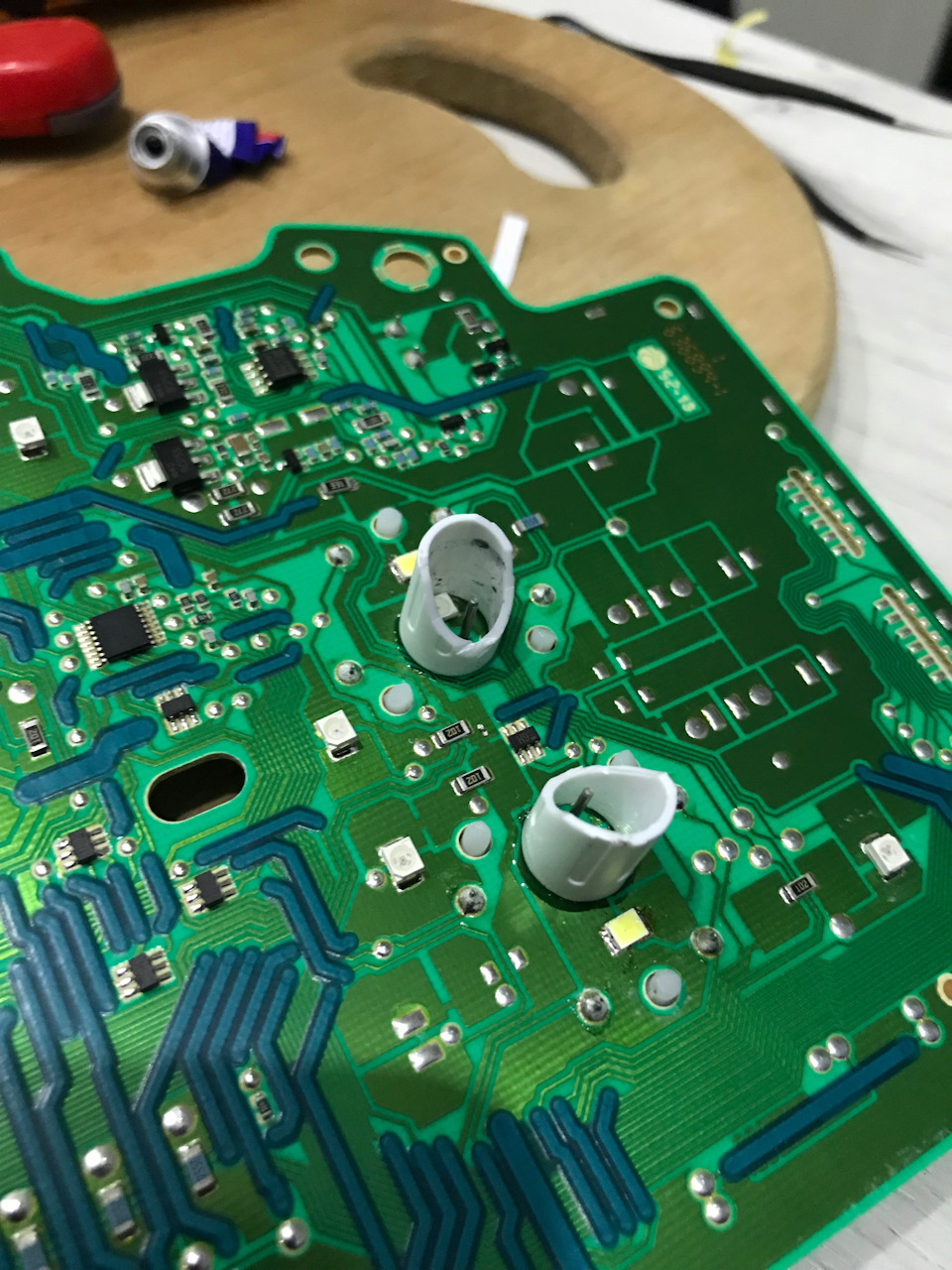

<З циферблатами рівня палива і температури все не так просто, тамйде один світлодіод на підсвічування стрілок і шкал, але виробникмабуть, що там собі передбачив, що дуже дивно, маю на увазі, що надрідним світлодіодом є місце. Для впайки світлодіода… вирішивпоексперементувати… впаяв світлодіоди в ці місця (позначенопомаранчевими колами) ... Впаяв перемичку, і урааааааа світлодіодизасвітилися, але дуже яскраво і почали пищати ... Млинець, перемичка не підходить, потрібний резистор. Випаяв з світлодіодноїстрічки резистор опором "331" і впаяв у розрив доріжки (на фотожовтим кольором). Та інші світлодіоди які відповідають запідсвічування. Тепер потрібно розділити кольори! вирізаємо зфломастерних ковпачків світловідділювачі, і приклеїв осьтак:Результат перевершив очікування. Все ідеально, світлорівномірне.
На цьому фото налаштував яскравість так, щоб було видно екранб/к
Коментарі9
Просто супер вийшло
Вітаю. У мене приладка без стрілок справа. не видно температуру, а датчик в обд колхозить так собі ідея. Звідси питання, якщо таку поставити, буде працювати?
Вогонь. Зроби мені так. У мене руки з дупи.
))))) щиток просто знімається, а перепаяти будь-який телемайстер зможе.
І мені)))
Круто вийшло, треба в масове виробництво 👍
Від чого прилад, і де таку взяти?
Білий маркер
Краса
