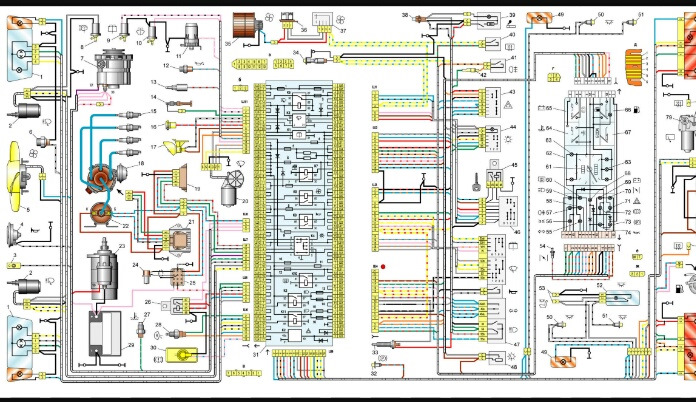

Схема ваз 2108

1 – блок-фара;
2 – моторедуктор очищувача фари*;
3 – вимикач підкапотної лампи;
4 – звуковий сигнал;
5 – електродвигун вентилятора системи охолодження двигуна;
6 – датчик включення електродвигуна вентилятора;
7 – генератор;
/>
8 – електромагнітний клапан включення омива фар*;
9 – електромагнітний клапан включення омива заднього скла* (наВАЗ-21099 не встановлюється);
10 – електромагнітний клапан включення омива вітрового скла;
11 – електродвигун омивача скла;
12 – датчик контрольної лампи тиску масла;
13 – електромагнітний клапан карбюратора;
14 – кінцевий вимикач карбюратора;
15 – свічки запалювання;
16 – штепсельна розетка для переносної лампи;
17 – підкапотна лампа;
/>
18 – датчик-розподільник запалювання;
19 – блок управління електромагнітним клапаном карбюратора;
20 – моторедуктор очищувача вітрового скла;
21 – комутатор;
22 – котушка запалення;
23 – стартер;
24 – датчик верхньої мертвої точки 1-го циліндра**;
< 25 – колодка діагностики**;
26 – реле включення стартера;
27 – датчик покажчика температури охолоджуючої рідини;
28 – вимикач світла заднього ходу
29 – акумуляторна батарея;
30 – датчик рівня гальмівної рідини;
31 – монтажний блок;
32 – вимикач контрольної лампи гальма стоянки;
33 – вимикач стоп-сигналу;
34 – лампа освітлення речового ящика;
35 – електродвигун вентилятора обігрівача;
< 36 – додатковий резистор електродвигуна обігрівача;
37 – перемикач вентилятора обігрівача;
38 – лампа підсвічування важелів обігрівача;
39 – прикурювач;
40 – вимикач обігріву заднього скла;
41 – вимикач заднього протитуманного світла;
42 – запобіжник ланцюга протитуманного світла;
43 – вимикач аварійного сигналізації;
44 – вимикач зовнішнього освітлення;
45 – реле запалення;
46 – вимикач запалення;
47 – підрульовий перемикач;
48 – вимикач освітлення приладів;
49 – бічний покажчик повороту;
50 – вимикач плафона на стійціпередніх дверей;
51 – вимикач плафона на стійці задніх дверей (на ВАЗ-2108 таВАЗ-21083 – не встановлювалися);
52 – плафон;
53 – колодки для підключення до плафону індивідуального освітленнясалону;
54 – вимикач контрольної лампи повітряної заслінки карбюратора;
55 – контрольна лампа покажчиків повороту;
56 – контрольна лампа зовнішнього освітлення;
57 – контрольна лампа заднього протитуманного світла;
58 – резервна контрольна лампа;
59 – контрольна лампа далекого світла фар;
/>
60 - контрольна лампа обігріву заднього скла;
61 - спідометр;
62 - комбінація приладів;
63 - лампи освітлення комбінації приладів;
64 – покажчик температури охолоджуючої рідини;
65 – вольтметр;
66 – покажчик рівня палива з контрольною лампою резерву;
67 – економетр;
68 – лампа табло «STOP»;
69 – контрольна лампа заряду акумуляторної батареї;
70 – контрольна лампа повітряної заслінки карбюратора;
/>
71 – контрольна лампа аварійної сигналізації;
72 – контрольна лампа рівня гальмівної рідини;
73 – контрольна лампа гальма стоянки;
74 – контрольна лампа тиску масла;
75 – задній ліхтар;
76 – датчик покажчика рівня та резерву палива;
77 – колодки для підключення до елемента обігріву заднього скла;
78 – ліхтарі освітлення номерного знака;
79 – моторедуктор очисника заднього скла* (на ВАЗ-21099 невстановлювалися)

Порядок умовної нумерації штекерів у колодках:а – монтажного блоку, комбінації приладів, вимикача запалювання та очищувача вітровогоскла (у колодок з іншим числом штекерів – порядок нумераціїаналогічний);
б – датчика-розподільника запалювання;
в – комутатора та блоку управління електромагнітним клапаномкарбюратора;
г – блок-фар, очищувачів фар та заднього скла;
ж – плафона освітлення салону;
е – датчика рівня палива;
д – задніх ліхтарів (нумерація висновків по порядку зверхувниз)
