♛ Схема електрообладнання ВАЗ-2108, 21083, 2109, 2113, 2114, 2115♛

Привіт усім! Ось вирішив викласти для вас схеми! Як говоритьсясхованка все в одному місці! Думаю вам знадобиться! І вамсподобається! )
Удачі і рівних доріг! )))
-----------------------------------------------------------------------------------------------------------------------------

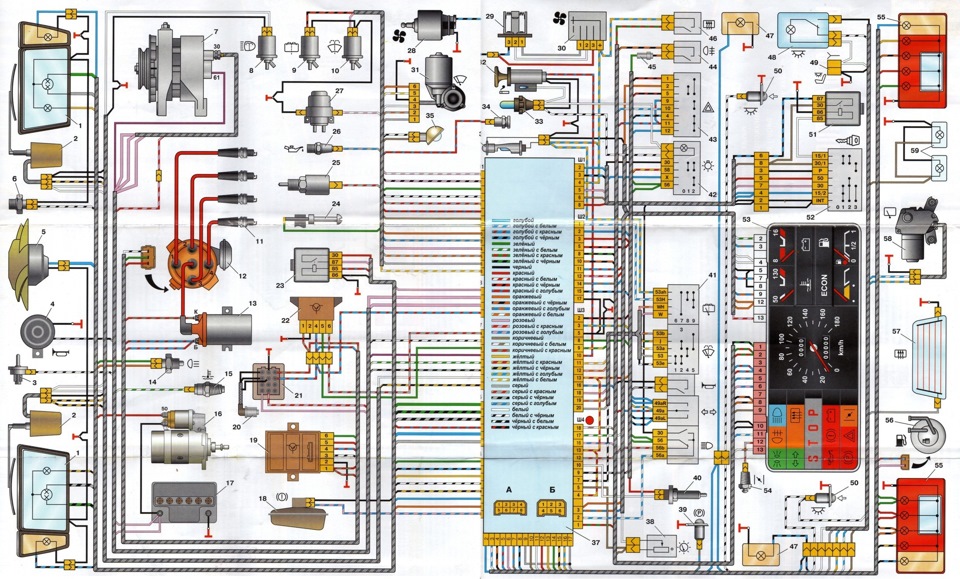

Схема електрообладнання ВАЗ-2108 1- блок- фара, 2- електродвигуниочищувачів фар*, 3- вимикач підкапотної лампи, 4- звуковий сигнал; 5- електродвигун вентилятора системи охолодження двигуна; 6- датчиквключення електродвигуна вентилятора; 7- генератор; електромагнітний клапан включення омива заднього скла*, 10-електромагнітний клапан включення омива вітрового скла, 11- свічкизапалення; - стартер, 17-акумуляторна батарея, 18- датчик рівнягальмівної рідини; 19 - комутатор; 20 - датчик верхньої мертвоїточки 1-го циліндра; 21 - колодка діагностики; 22 блок управлінняелектромагнітним клапаном карбюратора; 23 - реле включеннястартера; 24- кінцевий вимикач карбюратора; 25 електромагнітнийклапан карбюратора; 26 - датчик контрольної лампи тиску олії; 27 -електродвигун омивача скла; 28 - електродвигун вентилятораобігрівача; 29 - додатковий резистор електродвигуна обігрівача; 30- перемикач вентилятора обігрівача; 31 - електродвигун
очисника вітрового скла; 32 - прикурювач; 33 - лампа підсвічуванняважелів обігрівача; 34 штепсельна розетка для переносної лампи; 35- підкапотна лампа; 36 - лампа освітлення речового ящика; 37 -монтажний блок; 38 - вимикач освітлення приладів; 39 - вимикачконтрольної лампи гальма стоянки; 40 - вимикач стоп-сигналу; 41 -підрульовий перемикач; 42 - вимикач зовнішнього освітлення; 43-вимикач аварійної сигналізації; 44 - вимикач задньогопротитуманного світла; 45- запобіжник ланцюга протитуманногосвітла; 46 - вимикач обігріву заднього скла; 47 - бічні покажчикиповороту; 48 - плафон; 49 - роз'єм для підключення до плафонаіндивідуального освітлення; 50 - вимикачі плафона на стійкахдверей; 51 - реле запалювання; 52- вимикач запалювання; 53комбінація приладів; 54 - вимикач контрольної лампи повітряноїзаслінки карбюратора; 55 - задні ліхтарі; 56- датчик покажчикарівня та резерву палива; 57 - елемент обігріву заднього скла; 58 -електродвигун очисника заднього скла; 59 - ліхтарі освітленняномерного знака; Порядок нумерації штекерів у колодках:А - вимикачазапалювання; Б - електродвигуна очищувача вітрового скла. * —Встановлюється на частини автомобілів, що випускаються.Тендери:Схема електрообладнання ВАЗ-21083 1-блок-фара; 2-електродвигуни очищувачів фар; 3 - протитуманні фари; 4- вимикачпідкапотної лампи; 5 - звуковий сигнал; 6 електродвигун вентиляторасистеми охолодження двигуна; 7- датчик включення електродвигунавентилятора; 8- датчик зносу колодок передніх гальм; 9-генератор; 10 електромагнітний клапан включення омива фар; 11 електромагнітнийклапан включення омива заднього скла; 12 електромагнітний клапанвключення омива вітрового скла; 13 електродвигун омивача скла; 14 -датчик контрольної лампи тиску олії; 15- датчик рівня масла; 16 -датчик рівня рідини, що омиває; 17 - датчик витрати палива; 18електромагнітний клапан карбюратора; 19- кінцевий вимикачкарбюратора; 20 - реле включення стартера; 21 - свічки запалювання; 22 - датчик-розподільник запалювання; 23 - датчик швидкостіавтомобіля; 24 блок управління електромагнітним клапаномкарбюратора; 25 - колодка діагностики; 26 - котушка запалювання; 27- вимикач світла заднього ходу; 28- датчик покажчика температуриохолоджуючої рідини; 29-стартер; 30 - датчик верхньої мертвої точки1-го циліндра; 31 - комутатор; 32 - акумуляторна батарея; 33-датчик

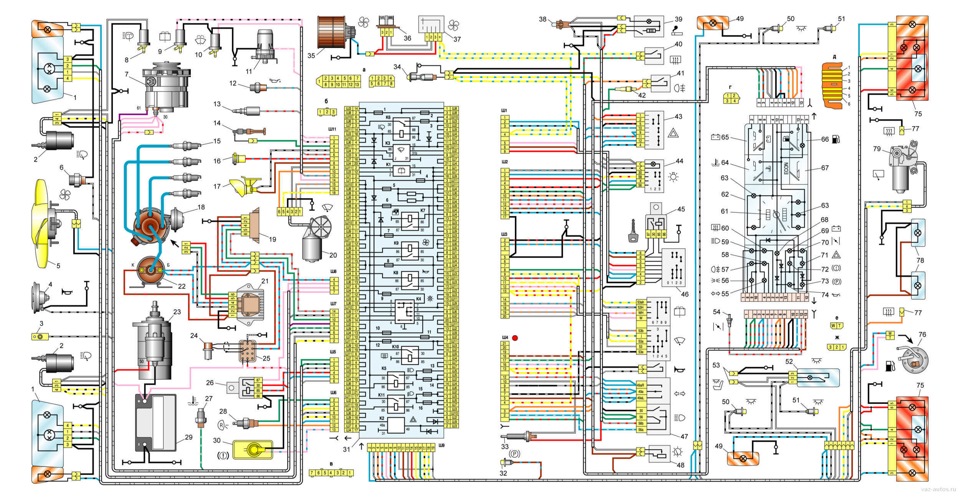

рівня охолоджуючої рідини; 34 - реле включення протитуманних фар; 35 - датчик рівня гальмівної рідини; 36 - монтажний блок; 37штепсельна розетка для переносної лампи; 38 блок управлінняблокуванням замків дверей; 39 - підкапотна лампа; 40 -електродвигун очищувача вітрового скла; 41 - лампа освітленняречового ящика; 42 - електродвигун вентилятора обігрівача; 43 -додатковий резистор електродвигуна обігрівача; 44 - перемикачвентилятора обігрівача; 45 - лампа підсвічування обігрівача; 46 -моторедуктори електросклопідйомників передніх дверей; 47 -моторедуктори блокування замків дверей; 48- вимикач запалювання; 49- перемикач електросклопідйомника правих дверей; 50 - перемикачелектросклопідйомника лівих дверей; 51 - реле запалювання; 52 -підрульовий перемикач; 53- маршрутний комп'ютер; 54 - прикурювач; 55- регулятор освітлення приладів; 56 - вимикач контрольної лампигальма стоянки; 57 - вимикач стоп-сигналу; 58 - контрольна лампавключення обігріву заднього скла; 59 - вимикач обігріву задньогоскла; 60 - вимикач протитуманних фар; 61 - контрольна лампавключення протитуманних фар; 62 - контрольна лампа включеннязаднього
протитуманного світла; 63- вимикач заднього протитуманного світла; 64 - бічні покажчики повороту; 65 - вимикач плафона на стійкахдверей; 66- запобіжник ланцюга протитуманного світла; 67 - вимикачзовнішнього освітлення; 68 комбінація приладів; 69 - вимикачконтрольної лампи повітряної заслінки карбюратора; 70 - вимикачаварійної сигналізації; 71 - плафон; 72 - роз'єм для підключення доплафона індивідуального освітлення; 73 - задні ліхтарі; 74 - ліхтаросвітлення номерного знака; 75 - електродвигун очисника задньогоскла; 76 - елемент обігріву заднього скла; 77- датчик покажчикарівня та резерву палива. Порядок нумерації штекерів у колодках:А -монтажного блоку, комбінації приладів, підрульового перемикача, вимикача запалювання та очищувача вітрового скла; Б - очищувачівфар та заднього скла; В - датчика швидкості та витрати палива та вдатчику-розподільнику запалювання; Г - моторедукторівелектросклопідйомників та моторедукторів блокування замків дверей.У джгуті дротів панелі приладів другі кінці білих дротів зведені водну точку, яка з'єднана з вимикачем освітлення приладів. Другікінці тонких чорних проводів також зведені в точк,
з'єднані з масою. На схемі показано підключення додатковогообладнання, яке може бути встановлене на автомобілі, але наавтомобілі конкретної комплектації може бути відсутній той чи іншийдопоміжний вузол мул система.

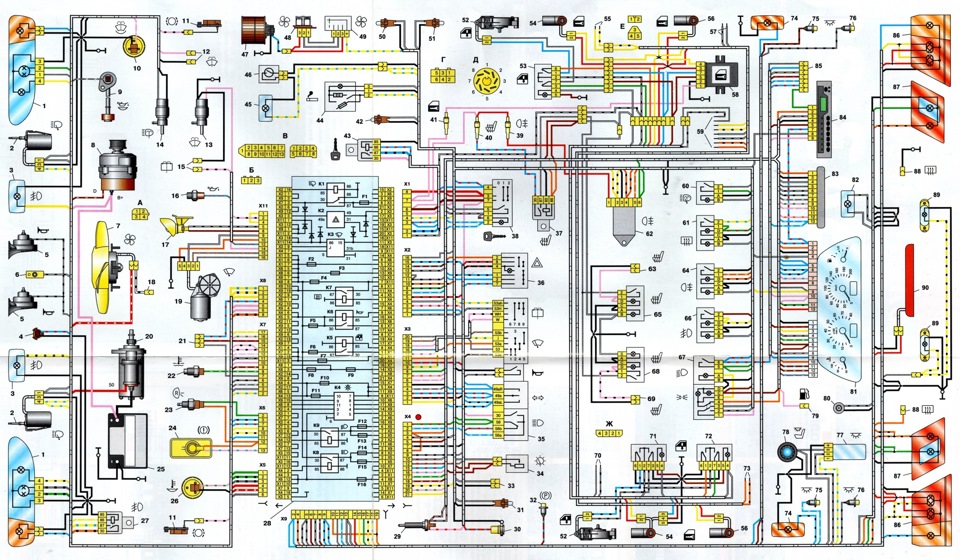

Схема електрообладнання ВАЗ-2115 1-блок-фари; 2- моторедукториочищувачів фар *; 3 - протитуманні фари *; 4- датчик температуринавколишнього повітря; 5-звукові сигнали; 6- вимикач лампиосвітлення моторного відсіку; 7- електродвигун вентилятора системиохолодження двигуна; 8-генератор; 9- датчик сигналізаторанедостатнього рівня олії; 10 - датчик рівня рідини, що омиває; 11 -датчик зносу колодок передніх гальм; 12- наконечники проводів, щопідключаються до загального насосу омивача скла**; 13 - насосомивача вітрового скла; 14 - насос омивача фар *; 15- наконечникипроводів для підключення до насоса омивача заднього скла наавтомобілях ВАЗ-2113 та ВАЗ-2114; 16- датчик сигналізаторанедостатнього тиску олії; 17 - лампа освітлення моторного відсіку; 18- наконечник дроту для підключення до джгута проводів системикерування двигуном; 19 - моторедуктор очищувача вітрового скла; 20-стартер; 21- колодка, що підключається до джгута проводівсистеми запалення на карбюраторних автомобілях; 22- датчикпокажчика температури охолоджуючої рідини; 23 - вимикач ліхтарівзаднього ходу; 24 - датчик сигналізатора недостатнього рівнягальмівної рідини; 25-дюймовий акумуляторна батарея; 26 - датчиксигналізатора недостатнього рівня охолоджувальної рідини; 27 - релевключення протитуманних фар; 28 - монтажний блок; 29 - вимикачстоп-сигналу; 30-штепсельна розетка для переносної лампи; 31 -лампа підсвічування шкали гідрокоректора; 32- вимикач ламписигналізатора включення гальма стоянки; 33 - колодка дляпідключення лампи підсвічування; 34 - вимикач ламп освітленняприладів; 35 - підрульовий перемикач; 36 - вимикач аварійноїсигналізації; 37 реле елемента обігріву передніх сидінь; 38-вимикач запалювання; 39 - запобіжник ланцюга ліхтарів задньогопротитуманного світла; 40 запобіжник ланцюга елементів обігрівупередніх сидінь; 41- запобіжник ланцюга блокування замків дверей; 42 - лампа підсвічування передньої попільнички; 43 - релезапалювання; 44 - прикурювач; 45 - лампа освітлення речового ящика; 46- вимикач лампи освітлення речового ящика; 47 - електродвигунвентилятора обігрівача; 48 - додатковий резистор електродвигунаобігрівача; 49 - перемикач вентилятора обігрівача; 50 - лампапідсвічування перемикача обігрівача; 51 - лампа підсвічуванняважелів обігрівача; 52- моторедуктори електросклопідйомниківпередніх дверей;
53- перемикач електросклопідйомника правих передніхдверей (розташований у правих дверях); 54 - моторедуктори блокуваннязамків передніх дверей; 55- дроти для приєднання до правогопереднього гучномовця; 56 - моторедуктори блокування замків задніхдверей; 57- дроти для приєднання до правого заднього гучномовця; 58блок управління блокуванням замків дверей; 59 - дроти дляприєднання до радіоапаратури; 60 - вимикач очисників фар *; 61 -вимикач елемента обігріву заднього скла; 62 - реле включенняліхтарів заднього протитуманного світла; 63 - колодка дляпідключення до елемента обігріву правого переднього сидіння; 64 -вимикач ліхтарів заднього протитуманного світла; 65 - вимикачелемента обігріву правого переднього сидіння; 66 - вимикачпротитуманних фар *; 67 - вимикач ламп зовнішнього освітлення; 68 -вимикач елемента обігріву лівого переднього сидіння; 69 - колодкадля підключення до елемента обігріву лівого переднього сидіння; 70- дроти для приєднання до лівого переднього гучномовця; 71 -перемикач електросклопідйомника лівих передніх дверей (розташованийу лівих дверях); 72- перемикач електросклопідйомника правоїпередньої
двері (розташований у лівих дверях); 73- дроти для приєднання долівого заднього гучномовця; 74 - бічні покажчики повороту; 75 -вимикачі плафона на стійках передніх дверей; 76 - вимикачі плафонана стійках задніх дверей; 77 - плафон; 78 - плафон індивідуальногоосвітлення салону; 79 - колодка для підключення до джгута проводівелектробензонасосу; 80 - вимикач лампи освітлення багажника; 81комбінація приладів; 82 - лампа освітлення багажника; 83 блокіндикації бортової системи контролю; 84-маршрутний комп'ютер*; 85 -колодка для підключення джгута проводів системи керування двигуном; 86 - задні зовнішні ліхтарі; 87 - задні внутрішні ліхтарі; 88 -колодки для підключення до елемента обігріву заднього скла; 89 -ліхтарі освітлення номерного знака; 90 - додатковий сигналгальмування, розташований спойлері. Порядок нумерації штекерів уколодках:А - блок-фар та очищувачів фар; Б - прикурювач; В -монтажного блоку, комбінації приладів, вимикача запалювання, очищувача вітрового скла та інших вузлів електроустаткування (уколодок з іншим числом штекерів порядок нумерації аналогічний); Г -реле включення заднього протитуманного світла; Д - вимикачааварійної сигналізації; Е - моторедекторів електросклопідйомниківта моторедукторів блокування замків дверей; Ж – плафона освітленнясалону. У джгуті дротів панелі приладів другі кінці білих дротівзведені в одну точку, яка з'єднана з вимикачем освітлення приладів (крім білого дроту, від штекера

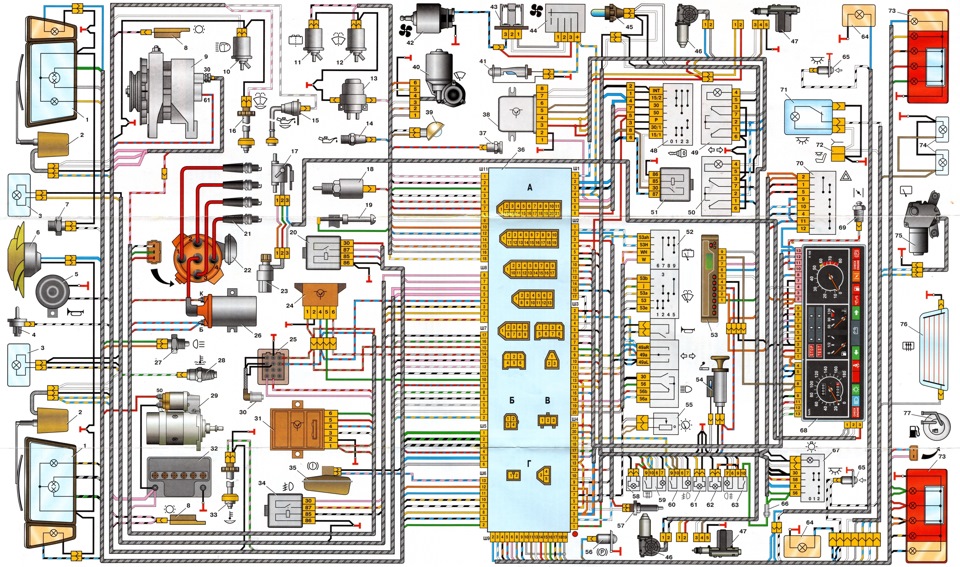

Ці схеми мені більше подобаються. Схема електрообладнання ВАЗ2108-099 із низькою панеллю 1 – блок-фара; 2 – моторедукторочищувача фари*; 3 – вимикач підкапотної лампи; 4 – звуковийсигнал; 5 – електродвигун вентилятора системи охолодження двигуна; 6 – датчик увімкнення електродвигуна вентилятора; 7 – генератор; 8– електромагнітний клапан включення омива фар*; 9 –електромагнітний клапан включення омива заднього скла* (наВАЗ-21099 не встановлюється); 10 - електромагнітний клапанвключення омива вітрового скла; 11 - електродвигун омивача скла; 12– датчик контрольної лампи тиску олії; 13 – електромагнітний клапанкарбюратора; 14 - кінцевий вимикач карбюратора; 15 – свічкизапалювання; 16 – штепсельна розетка для переносної лампи; 17 –підкапотна лампа; 18 – датчик-розподільник запалювання; 19 – блоккерування електромагнітним клапаном карбюратора; 20 - моторедукторочищувача вітрового скла; 21 – комутатор; 22 - котушка запалювання; 23 – стартер; 24 – датчик верхньої мертвої точки 1-го циліндра; 25– колодка діагностики**; 26 – реле включення стартера; 27 – датчикпокажчика температури охолоджувальної рідини; 28 – вимикач світлазаднього ходу; 29 – акумуляторна батарея; 30 – датчик рівнягальмівної рідини; 31 – монтажний блок; 32 – вимикач контрольноїлампи гальма стоянки; 33 – вимикач стоп-сигналу; 34 - лампаосвітлення речового ящика; 35 – електродвигун вентилятораобігрівача; 36 – додатковий резистор електродвигуна обігрівача; 37– перемикач вентилятора обігрівача; 38 - лампа підсвічуванняважелів обігрівача; 39 - прикурювач; 40 – вимикач обігріву задньогоскла; 41 – вимикач заднього протитуманного світла; 42 - запобіжникланцюга протитуманного світла; 43 – вимикач аварійної сигналізації; 44 – вимикач зовнішнього освітлення; 45 – реле запалювання; 46 –вимикач запалювання; 47 - підрульовий перемикач; 48 – вимикачосвітлення приладів; 49 - бічний покажчик повороту; 50 – вимикачплафона на стійці передніх дверей; 51 – вимикач плафона на стійцізадніх дверей (на ВАЗ-2108 та ВАЗ-21083 – не встановлювалися); 52 –плафон; 53 – колодки для підключення до плафона індивідуальногоосвітлення салону; 54 – вимикач контрольної лампи повітряноїзаслінки карбюратора; 55 – контрольна лампа покажчиків повороту; 56- контрольна лампа зовнішнього освітлення; 57 – контрольна лампазаднього протитуманного світла; 58 – резервна контрольна лампа; 59- контрольна лампа далекого світла фар; 60 – контрольна лампаобігріву заднього скла; 61 – спідометр; 62 – комбінація приладів; 63 – лампи висвітлення комбінації приладів; 64 - покажчиктемператури охолоджувальної рідини; 65 – вольтметр; 66 – покажчикрівня палива з контрольною лампою резерву; 67 – економетр; 68 -лампа табло "STOP"; 69 – контрольна лампа заряду акумуляторноїбатареї; 70 - контрольна лампа повітряної заслінки карбюратора; 71- контрольна лампа аварійної сигналізації; 72 – контрольна лампарівня гальмівної рідини; 73 – контрольна лампа гальма стоянки; 74 –контрольна лампа тиску олії; 75 – задній ліхтар; 76 – датчикпокажчика рівня та резерву палива; 77 – колодки для підключення доелемента обігріву заднього скла; 78 – ліхтарі освітлення номерногознака; 79 – моторедуктор очищувача заднього скла* (на ВАЗ-21099 невстановлювалися) Порядок умовної нумерації штекерів у колодках:а –монтажного блоку, комбінації приладів, вимикача запалювання таочищувача вітрового скла (у колодок з іншим числом штекерів); б -датчика-розподільника запалювання; в – комутатора та блокууправління електромагнітним клапаном карбюратора; г – блок-фар, очищувачів фар та заднього скла; ж - плафона освітлення салону; е –датчика рівня палива; д – задніх ліхтарів (нумерація висновків попорядку зверху вниз)

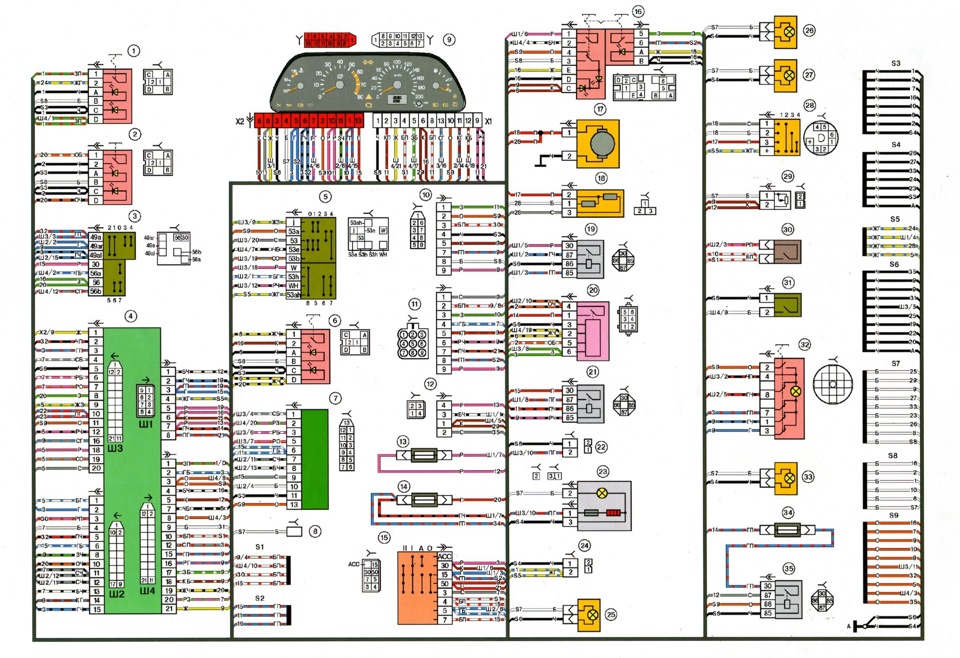

Схема електричних з'єднань джгута панелі приладів автомобілів LADA2113, 2114, 2115 1- вимикач обігріву заднього скла; 2- вимикачзадніх протитуманних ліхтарів; 3- перемикач світла фар тапокажчиків повороту; 4-монтажний блок; 5- перемикач склоочисників; 6- вимикач протитуманних фар; 7 блок індикації бортової системиконтролю; 8- колодка джгута панелі приладів до джгута додаткового; 9- комбінація приладів; 10- колодка джгута панелі приладів доджгута борткомп'ютера; 11- колодка джгута панелі приладів до джгутасистеми запалювання; 12- колодка джгута панелі приладів до джгутабічних дверей; 13- запобіжник 16 А; 14 - запобіжник 16 А; 15-вимикач запалювання; 16 - вимикач на освітлення; 17 - електродвигунобігрівача; 18 - додатковий опір електродвигуна обігрівача; 19 релерозвантаження замку запалювання; 20 - реле задніх протитуманнихвогнів; 21 - реле стартера; 22 патрон підключення переносної лампи; 23 - прикурювач; 24- колодка джгута панелі приладів до джгутапроводів лампи освітлення речового ящика; 25 - освітлювач; 26 -освітлювач; 27 - освітлювач; 28 - перемикач обігрівача; 29регулятор освітлення приладів з реостатом; 30- вимикач сигналугальмування; 31 - вимикач звукового сигналу; 32- вимикач аварійноїсигналізації; 33- лампа підсвічування пабло управління обігрівачем; 34 - запобіжник 16 А; 35 - реле обігріву сидінь; Ш1-Ш4 – роз'ємимонтажного блоку. Х1, Х2 - колодки джгута панелі приладів докомбінації приладів. А - точка заземлення джгута панеліприладів.
Схема електричних з'єднань джгута переднього автомобіля LADA 21151-стартер; 2-акумуляторна батарея; 3-генератор; 4- колодки джгутаАКБ і стартера та джгута переднього; 5-монтажний блок; 6- сигналзвуковий; 7- датчик покажчика температури охолоджуючої рідини; 8 -датчик рівня рідини, що омиває; 9- фара ліва; 10 - фара права; 11 -датчик температури навколишнього повітря; 12- вимикач лампи світлазаднього ходу; 13 електровентилятор двигуна; 14- колодка джгутапереднього до джгута системи запалювання; 15- колодкавикористовується на автомобілях з карбюратором; 16 - датчик рівнягальмівної рідини; 17- датчик рівня масла; 18 - датчик рівняохолоджувальної рідини; 19 - реле протитуманних фар; 20 - фарапротитуманна ліва; 21 - фара протитуманна права; Ш5-Ш8 – роз'ємимонтажного блоку. А1, А2, В1, В2 - точки заземлення джгутапереднього. Схема електричних з'єднань джгута переднього, автомобілів LADA 2113, 2114 1- стартер; 2-акумуляторна батарея; 3-генератор; 4- колодки джгута АКБ і стартера та джгута переднього; 5-монтажний блок; 6- сигнал звуковий; 7- датчик покажчикатемператури охолоджуючої рідини; 8 - датчик рівня рідини, щоомиває; 9- фара ліва; 10 - фара права; 11 - датчик температуринавколишнього повітря; 12- вимикач лампи світла заднього ходу; 13електровентилятор двигуна; 14- колодка джгута переднього до джгутасистеми запалювання; 15- колодка використовується на автомобілях зкарбюратором; 16 - датчик рівня гальмівної рідини; 17- датчик рівнямасла; 18 - датчик рівня охолоджувальної рідини; Ш5-Ш8 – роз'ємимонтажного блоку. А1, А2, В1, В2 - точки заземлення джгутапереднього. Схема електричних з'єднань джгута проводів заднього, автомобіля LADA 2113 1 - монтажний блок; 2- елемент обігрівузаднього скла; 3- електродвигун очищувача заднього скла; 4 - ліхтаросвітлення номерного знака; 5- ліхтар освітлення номерного знака; 6-бічний покажчик повороту лівий; 7-бічний покажчик поворотуправий; 8 - плафон індивідуального освітлення; 9 - плафоносвітлення салону; 10 - датчик ручного гальма; 11 - ліхтар лівий; 12 - ліхтар правий; 13 - вимикач плафона освітлення салону; 14 -вимикач плафона освітлення салону; 15-додатковий сигналгальмування; Ш9 – роз'єм монтажного блоку. А1 - А6 - точкизаземлення джгута проводів заднього. 2114 1-стартер; 2-акумуляторнабатарея; 3-генератор; 4- колодки джгута АКБ і стартера та джгутапереднього; 5-монтажний блок; 6- сигнал звуковий; 7- датчикпокажчика температури охолоджуючої рідини; 8 - датчик рівня рідини, що омиває; 9- фара ліва; 10 - фара права; 11 - датчик температуринавколишнього повітря; 12- вимикач лампи світла заднього ходу; 13електровентилятор двигуна; 14- колодка джгута переднього до джгутасистеми запалювання; 15- колодка використовується на автомобілях зкарбюратором; 16 - датчик рівня гальмівної рідини; 17- датчик рівнямасла; 18 - датчик рівня охолоджувальної рідини; Ш5-Ш8 – роз'ємимонтажного блоку. А1, А2, В1, В2 - точки заземлення джгутапереднього. Схема електричних з'єднань джгута проводів заднього, автомобіля LADA 2113 1 - монтажний блок; 2- елемент обігрівузаднього скла; 3- електродвигун очищувача заднього скла; 4 - ліхтаросвітлення номерного знака; 5- ліхтар освітлення номерного знака; 6-бічний покажчик повороту лівий; 7-бічний покажчик поворотуправий; 8 - плафон індивідуального освітлення; 9 - плафоносвітлення салону; 10 - датчик ручного гальма; 11 - ліхтар лівий; 12 - ліхтар правий; 13 - вимикач плафона освітлення салону; 14 -вимикач плафона освітлення салону; 15-додатковий сигналгальмування; Ш9 – роз'єм монтажного блоку. А1 - А6 - точкизаземлення джгута проводів заднього. 2114 1-стартер; 2-акумуляторнабатарея; 3-генератор; 4- колодки джгута АКБ і стартера та джгутапереднього; 5-монтажний блок; 6- сигнал звуковий; 7- датчикпокажчика температури охолоджуючої рідини; 8 - датчик рівня рідини, що омиває; 9- фара ліва; 10 - фара права; 11 - датчик температуринавколишнього повітря; 12- вимикач лампи світла заднього ходу; 13електровентилятор двигуна; 14- колодка джгута переднього до джгутасистеми запалювання; 15- колодка використовується на автомобілях зкарбюратором; 16 - датчик рівня гальмівної рідини; 17- датчик рівнямасла; 18 - датчик рівня охолоджувальної рідини; Ш5-Ш8 – роз'ємимонтажного блоку. А1, А2, В1, В2 - точки заземлення джгутапереднього. Схема електричних з'єднань джгута проводів заднього, автомобіля LADA 2113 1 - монтажний блок; 2- елемент обігрівузаднього скла; 3- електродвигун очищувача заднього скла; 4 - ліхтаросвітлення номерного знака; 5- ліхтар освітлення номерного знака; 6-бічний покажчик повороту лівий; 7-бічний покажчик поворотуправий; 8 - плафон індивідуального освітлення; 9 - плафоносвітлення салону; 10 - датчик ручного гальма; 11 - ліхтар лівий; 12 - ліхтар правий; 13 - вимикач плафона освітлення салону; 14 -вимикач плафона освітлення салону; 15-додатковий сигналгальмування; Ш9 – роз'єм монтажного блоку. А1 - А6 - точкизаземлення джгута проводів заднього.
