Блок управління ДХО

Давно вже хотів поставити собі денні ходові вогні (дХО, DRL).Переглянув купу варіантів на основі світлодіодів. - Дешеві варіанти- це просто "ялинкові прикраси". Толку від них - ніякого, тому щопотік світла від них набагато менше стандарту; - за стандартомпроходять ДХО від Філіпс, Освар та Хелла, але у них помітнавартість (від 1000 грн (4000 руб) і вище). -То, не було особливогобажання вішати на машину ще один комплект ліхтариків (у мене стоятьПТФ, врізані в бампер) ... Як альтернативний варіант, розглядавможливість використання в якості ДХО включення фар далекого світла "в повнакал" (на 30-40% яскравості) Плюси цього рішення, на мійпогляд:- зберігається принцип мінімалізму, властивий класиці;

— напрям світла фар відповідає логіці та стандарту — не вниз, якближній, а горизонтально вздовж дороги, що робить машинупомітнішою.

<
Зваживши всі плюси та мінуси, вирішив робити ДХО на основі фардалекого світла. Залишилося лише питання зі схемою управління.Подивився кілька аматорських схем, почав навіть збирати деталі…Щоправда, вільного часу — зовсім мало:(
І одного разу, блукаючи просторами інтернету, натрапив на описблоку управління ДХО — аматорської конструкції, доведеної до "промислової" якості) і за цілком прийнятною ціною :)

І питання з ДХО було вирішено :)

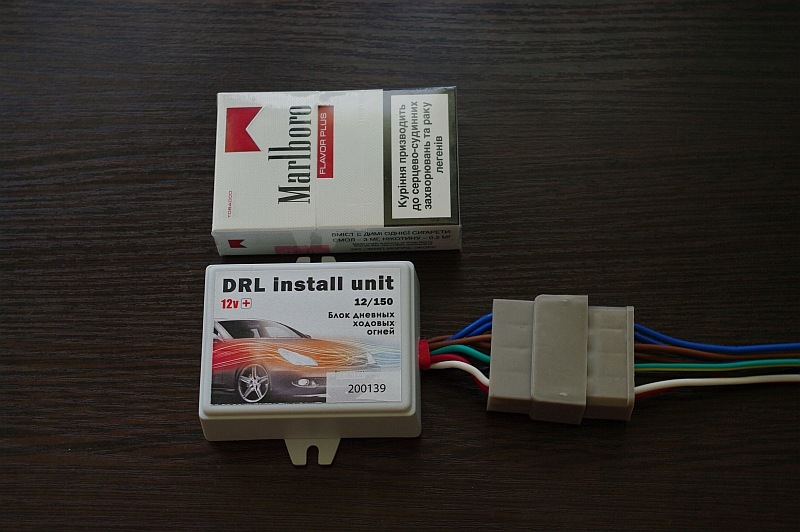

Ось така собі приблуда:Сам блок трохи менше пачки цигарок. Всезалито компаундом, але є доступ до підстроювального резистора длярегулювання яскравості ДХО.
— два дроти — +12В від АКБ і "маса";
— один провід — "+" запалення;
— два дроти блокування ДХО з "мінусу" — підключив до лампочок тискуолії та ручного гальма (на роз'ємі в приладовій панелі);
— два дроти блокування ДХО по "плюсу" — підключив до виходів накерування реле ближнього світла та ПТФ (у бороді);
— один провід вивів у моторний відсік, і там розвів, через двазапобіжники, на фари далекого світла (паралельне підключення допроводів зеленого кольору, що йдуть у блок фар).
< Сам пристрій закріпив під бардачком на стінці моторноговідсіку на болт кріплення полички (саму поличку давно вжезняв).
Розробником блоку управління ДХО встановлено яскравість 40% відмаксимальної. Я поки що так і залишив, але якщо що є можливістьпідкрутити :)
Ось порівняння світла від ДХО (далекий на 40% яскравості — зліва) іближнього світла (праворуч):
Зліва - ДХО, праворуч - ближній
Правда, при фотографуванні лоханувся - знімав з відстані метрів 50:( Для кращого порівняння потрібно було б сфоткати з відстані в100-200 метрів.
>
Але навіть і з цієї відстані видно, що далекий на 40% видно краще, ніж ближній на 100%, при цьому витрати потужності — 48Вт ДХО проти110Вт ближнього.
