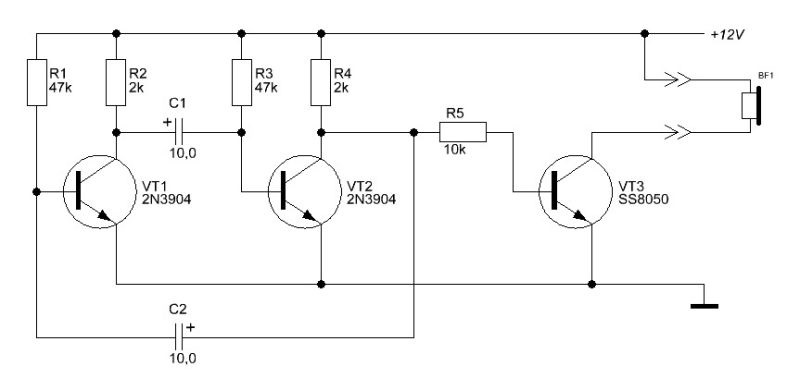

Деталів у мене не багато, так, по дрібниці, підкуповував для різнихдрібних проектів на базі ардуїно, але далі "виробів на столі"справа так і не пішла... Тому, зібрав схему з того, що було:

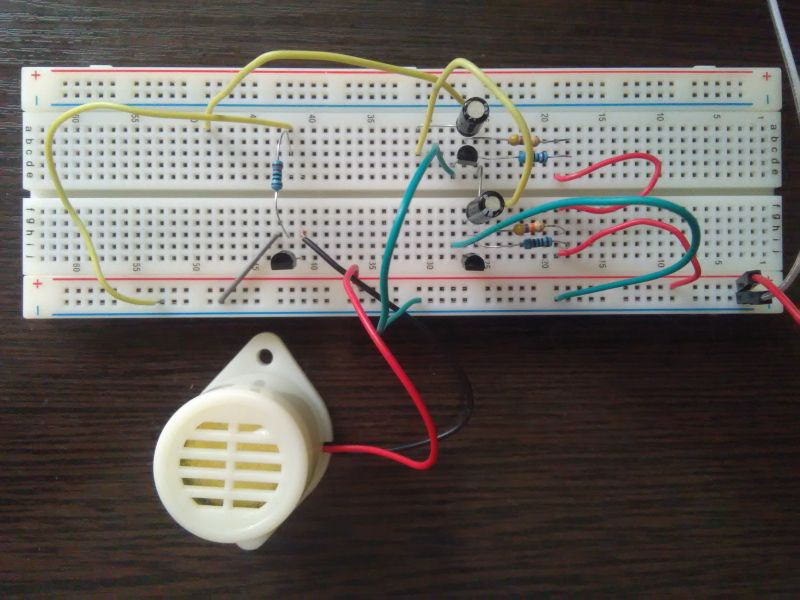

Зібрав на монтажці, погратися з номіналами та подивитися, щовийде:

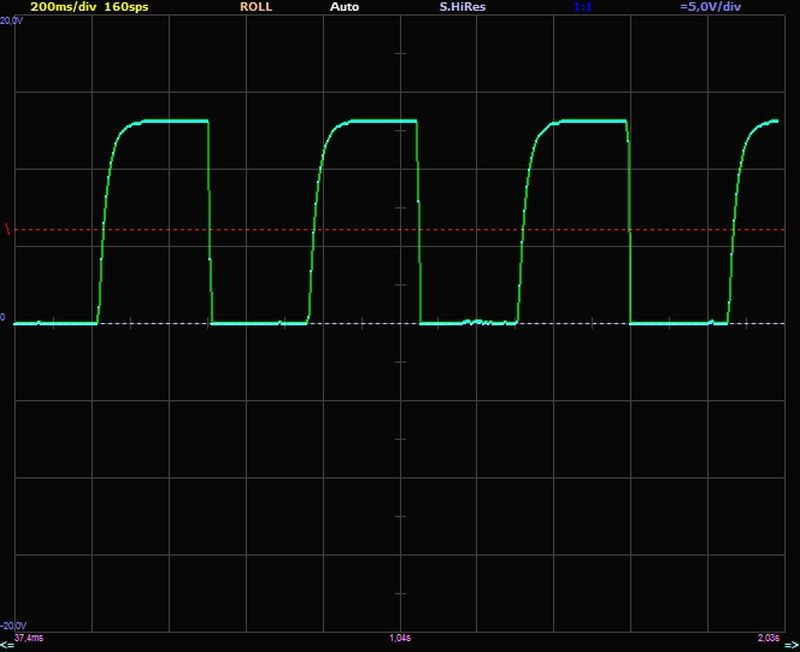

Сигнал на колекторі вихідного транзистора VT3:

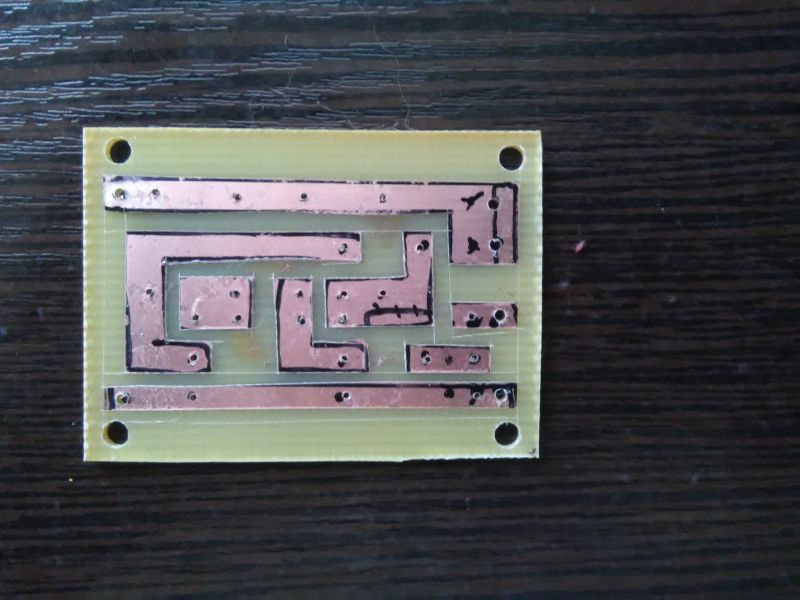

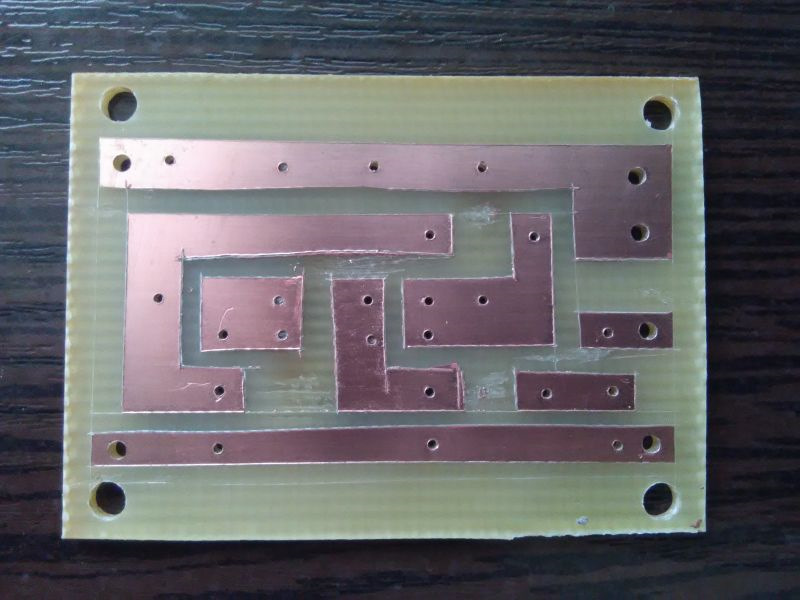

Так як лазерного принтера у мене немає, довелося друковану платуробити по-старому.На склооліт наклеїв скотч, на скотчі намалювавмаркером для CD те, що мені потрібно, тонким ножем зробив надрізи івидалив зайвий скотч. Плата зі скотчем на доріжках:І післявидалення скотчу:Вигляд з боку деталей:
Тепер постало питання, куди це все змонтувати. Було триідеї:закріпити все в окремій коробочці (благо є підходяща зарозмірами), і коробочку закріпити в багажнику, так, щобвипромінювач (буззер? ) дивився назовні нижче за номерний знак. Алетоді довелося б свердлити купу отворів у корпусі машини, а цьогоякось не хотілося; все розмістити, знову ж таки, в коробочці, алекоробочку закріпити всередині заднього бампер. Варіант наче краще, ніж перший, але треба було б якось дроти тягнути назовні... Тежякось не хотілося, але — варіант, в принципі, підходящий; -Розмістити все всередині задньої фари. Вирішив спробувати цейваріант як найоптимальніший - ніде ніяких зайвих проводів та захистпристрою. Спочатку сумнівався, що все поміститься. Але колирозібрав фару (праву), виявилося, що там повно вільного місця. І врезультаті:
Для зумера зробив отвір у відбивачі фари:
І збірка:
При включеній задній передачі зумера зовсім не видно:
Звук досить неприємний, щоб привертати увагу, і добре чути навідстані 5-7 м:
