Таким чином вивчив схеми AreaView
Запчастини на фото:565980561
і розумію, що для реалізації потрібно

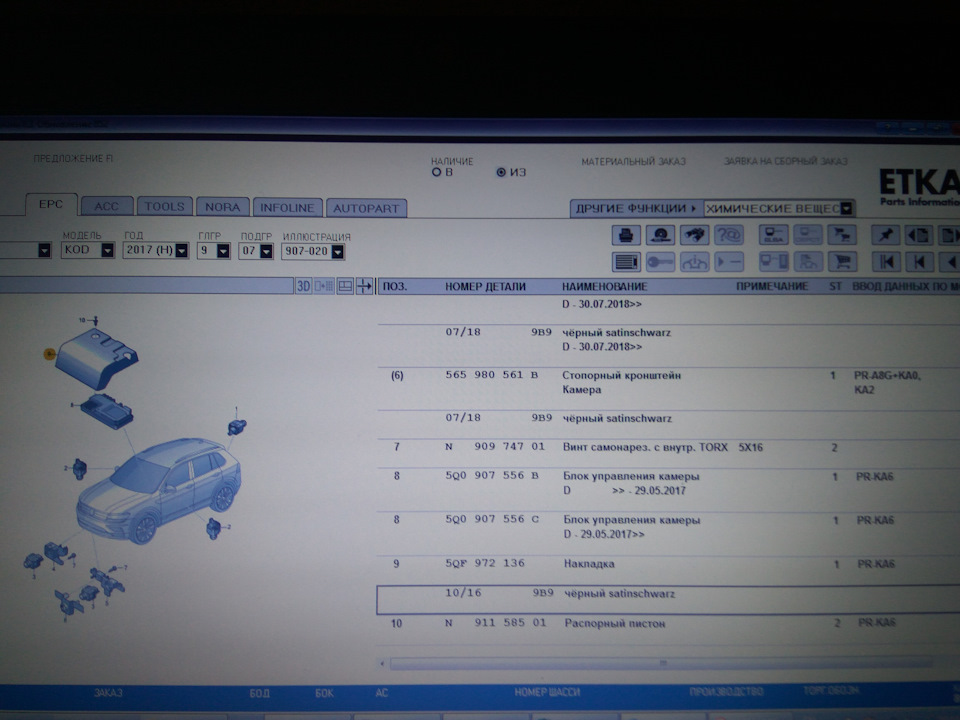

1. Дзеркала з камерами + корпуси дзеркал.
2. Ручка відкриття дверей багажника з камерою 8W8827566C.
3. Камера в решітку радіатора 5q0980546a І її кронштейн 565980561 ікронштейн датчика адаптивного круїзу 565907699 якщо адаптивногокруїзу немає з заводу.
4.Блок з кришкою 15 блоку 5q0972718a, 4 піна до нього N90764701.
5.Проводка.
Якщо з першими чотирма позиціями все спокійно шукається в ETKA тоось проводів під камери в ETKA ні, тільки провід у передній бампер5NA971158B Номер проводу в бампера наводить на думки протигуан.
У тигуана провід у бампер такий же як і у Кодіака. Номерки майжевсіх проводів.
Tiguan
5NB971192C - Блок-задня Camera
5NL971192C - Блок-> права стійка.
5NL971192S - Блок-> ліва стійка.
5NL971192N - Блок-> підкапотний простір.
5NA971192D — підкапотний простір
5NA971158B — бампер
5G0919937 — кронштейн для ТБ тюнера
Ціна будь-якого дроту зі списку вища за 35-40$.
Однак проводків у двері у списку немає.

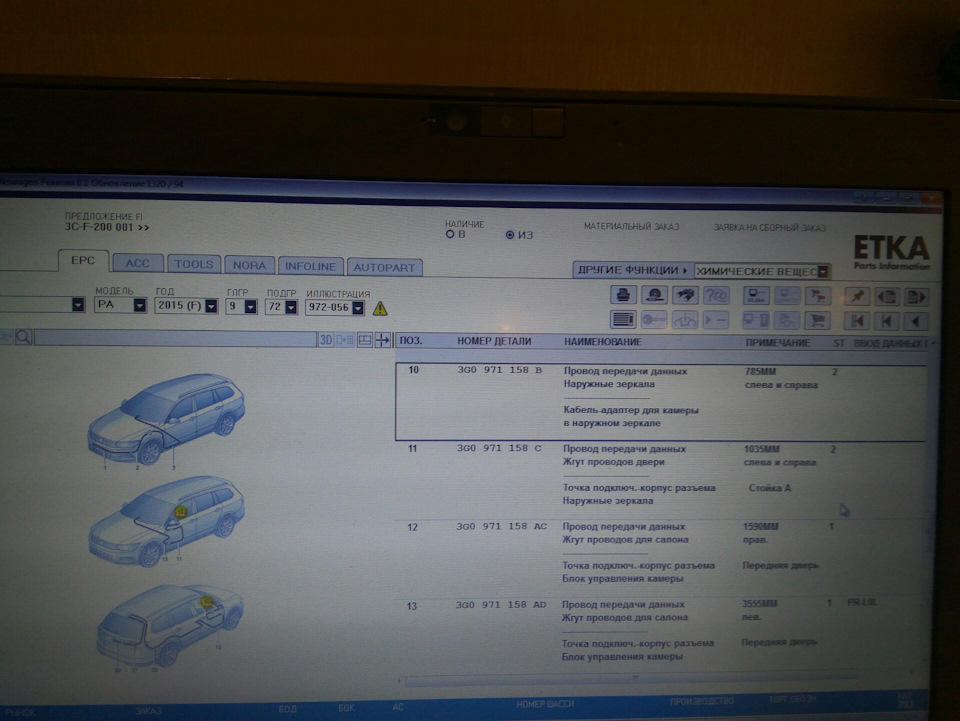

Глянув ще Пасат B8. І ось у пасата дроту у двері йдуть як окремізапчастиниЗапчастини на фото:3G0971158, 3G0971158AD
Passat
3g0971158С — двері 1035мм
Ну та інші дроти (тут мені була цікава довжина проводів):Запчастинина фото:CF200, 3G0971158G
3g0971158B — дзеркала 785мм
3g0971158S - підкапотний простір 1860 мм
3g0971158A - Блок-> підкапотний простір. 3610мм ліве кермо
3g0971158AC — Блок-> права стійка. 1590мм
3g0971158AD - Блок-> ліва стійка. 3555мм
3g0971158H - задня камера 160мм
3g0971158K - кришка багажника 1330 мм універсал
3g0971158G - кришка багажника 1785 мм седан Блок-> задня кришка6100 мм універсал
3g0971158F — Блок-> задня кришка 4340 мм седан

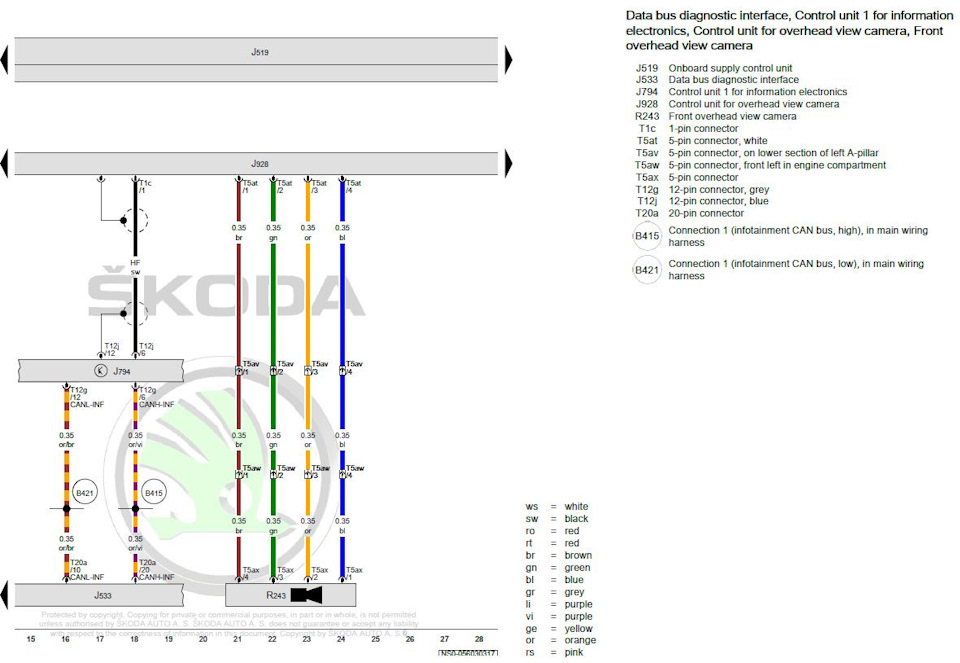

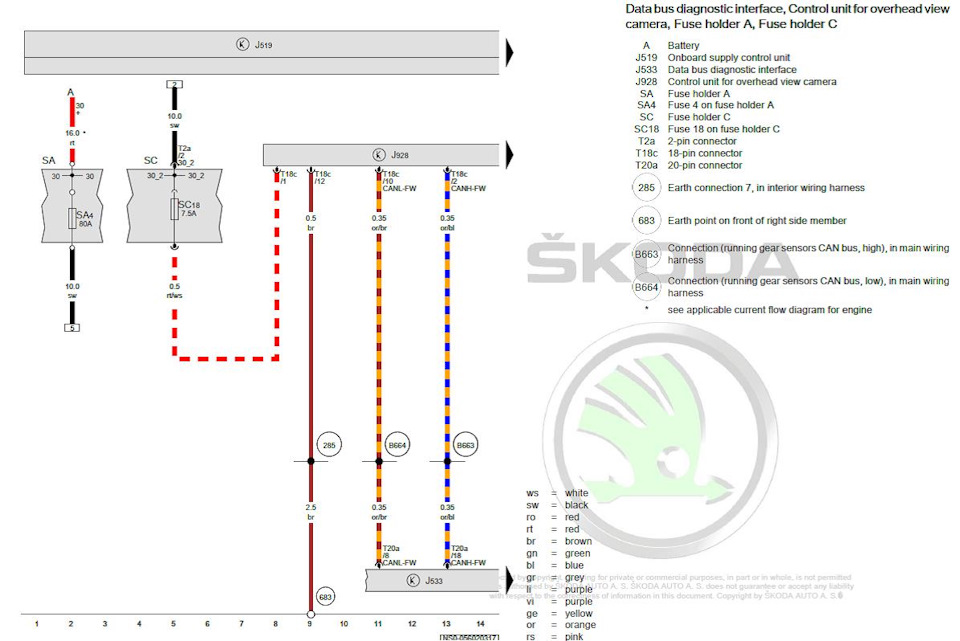

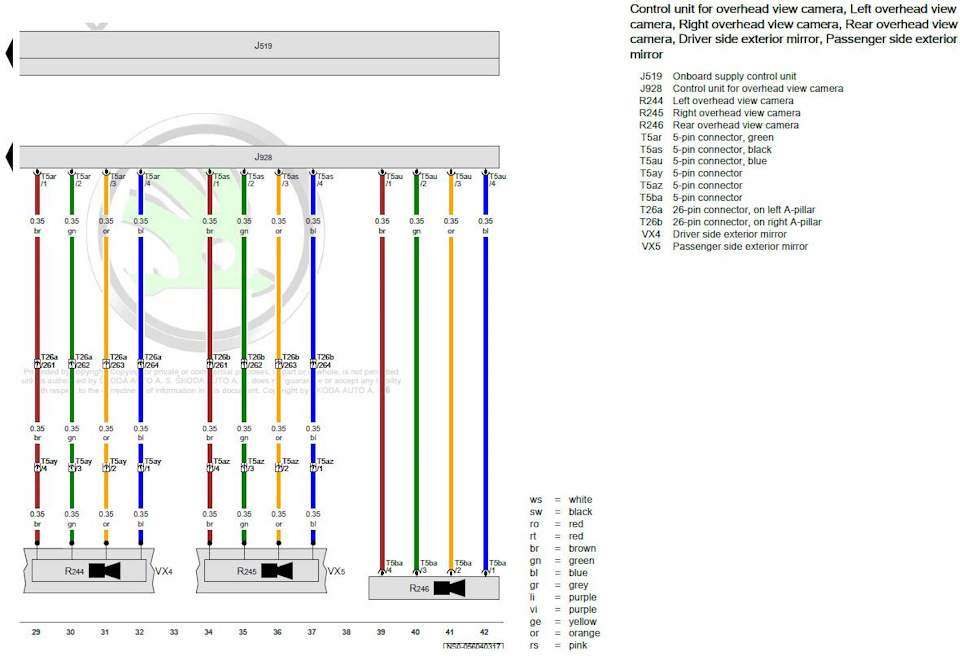

Також подивився схему проводки areaview по пасату. Вонавідрізняється від Тигуана/Кодіаку:
1.Проводка до задньої частини складається з 3-х частин (уТигуана/Кодіака 1 провід з геметичним роз'ємом).
2. Проведення в бампері та підкапотному просторі має іншу розпинку (провід у бампері прямий, підкапотний перевернутий уТигуана/Кодіака навпаки)./>
Прямий провід у якого піни двох роз'ємів з'єднані наступнимчином:1-1, 2-2, 3-3, 4-4.
У зворотних проводів 1-4, 2-3, 3-2, 4-1.
Найчастіше дроти Папа-мама прямі.
Проводи мама-мама перевернуті.
<
З теорією все, переходжу до практики. На Аллегро були знайденідзеркала в колір мого кузова по 950 злотих. Також на ebay булакуплена нова камера заднього виду за 75 $ і на OLX була знайденанова фронтальна камера з кабелем від Атеки за 45 $
Кабель для задньої камери та кабелі в бампер і підкапотний простірмають вологозахищені роз'єми та їх довелося купити оригінал:
5NB971192C — Блок-> задня Camera — 35$
5NA971192D — підкапотний простір — 40$
Кабель у бампер був куплений разом із проводкою парктрониківпереднього бампера за 50$
На алегро було куплено блок 5Q0907556B 2017 року, з доставкоюкоштував 130$. Продавався як новий. За фактом таким і виявився безкодувань і параметрів. Хоча для більшої простоти впровадження кращезнайти блок від Кодіака або Тігуана. Блок від пасату теж підійдеале параметрію потрібно міняти. Також була куплена кришка-кріпленняблоку 5QF972136 9b9. 5$.
інших деталей не давала. І тільки порившись глибше в ЕТКА булознайдено, куплено та встановлено кріплення ТБ тюнера 5G091993710$
https://megadriver.org/p774608-pocatok-pokladeno
Кришка з блоком Areaview кріпиться кронштейна.
Платити в районі 200$ за 5 кабелів не хотілося
5NL971192C — Блок-> права стійка.
5NL971192S - Блок-> ліва стійка.
5NL971192N - Блок-> підкапотний простір.
два 3g0971158С — двері 1035мм
куплено три таких дроти довжиною 3000 мм (ось спасибі пасату завказівку довжини кабелів).
ua.aliexpress.com/item/32608361017.html
за 6$ один такий за
ua.aliexpress.com/item/32838668598.html< br/>
і два такі за 17$
ua.aliexpress.com/item/32834476680.html
Разом 100$
Вита пара та піни у двері
https://megadriver.org/p774657-priisli-nistiaki-z-kitaiu
І дві пари роз'ємів у двері під Areaview 20$
3q0972702 - роз'єм передніх дверей.
3q0972701 - роз'єм передніх дверей у стійці.
на Алі з'явилися зовні пристойні комплекти.
ru. .html
ua.aliexpress.com/item/33024598040.html
ua.aliexpress.com/item/32869760917.html
А рік тому коли я почав збирати запчастини цього всього не було.Тому збирав з окремих дротів з невеликими доробками.
