RKDS або прямий контроль тиску в шинах

З заводу на авто був активний непрямий контроль тиску в шинах задатчиками АБС, які міряють частоту обертання коліс. Спущене колесомає менший діаметр і як наслідок коло і як наслідок обертаєтьсяшвидше.
Остання версія системи вміє визначати і показувати на дисплеї якесаме колесо спущене, якщо воно тільки одне спущене Якщо тисквідрізняється в двох колесах то система просто пише перевірте тискв шинах Система визначає падіння тиску 0.2 - 0.4 атмосфери.

На Тігуанах і Кодіаках РФ у свій час ставилася система прямогоконтролю тиску в шинах. Більше того, якщо система ставилася штатно, то для неї має бути штатне місце, яке не всі кодіаководизнаходили.

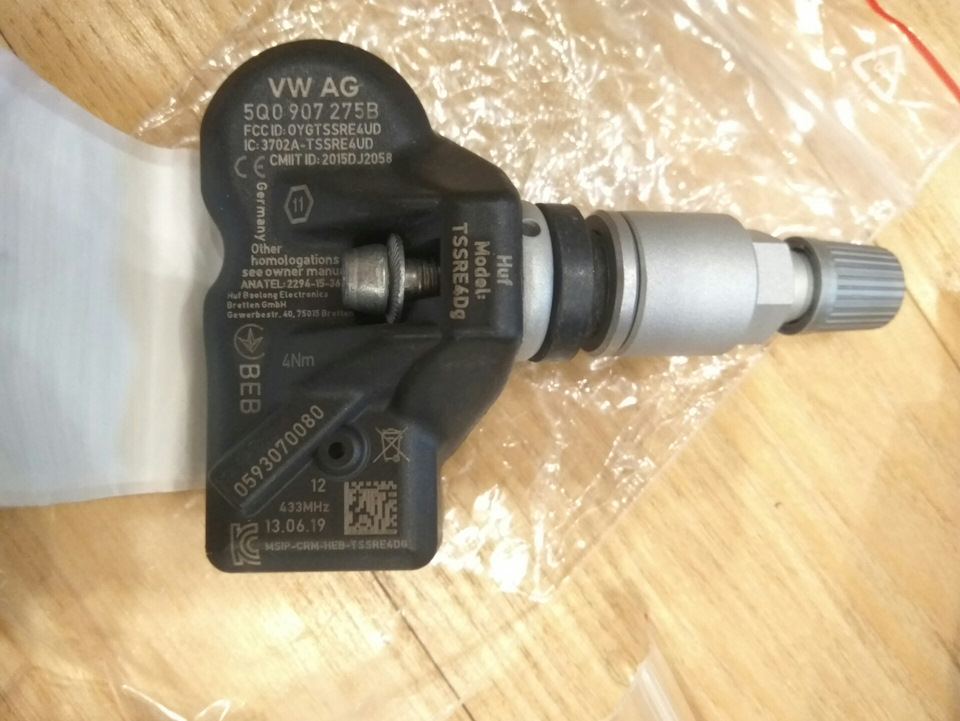

Датчики свіжак

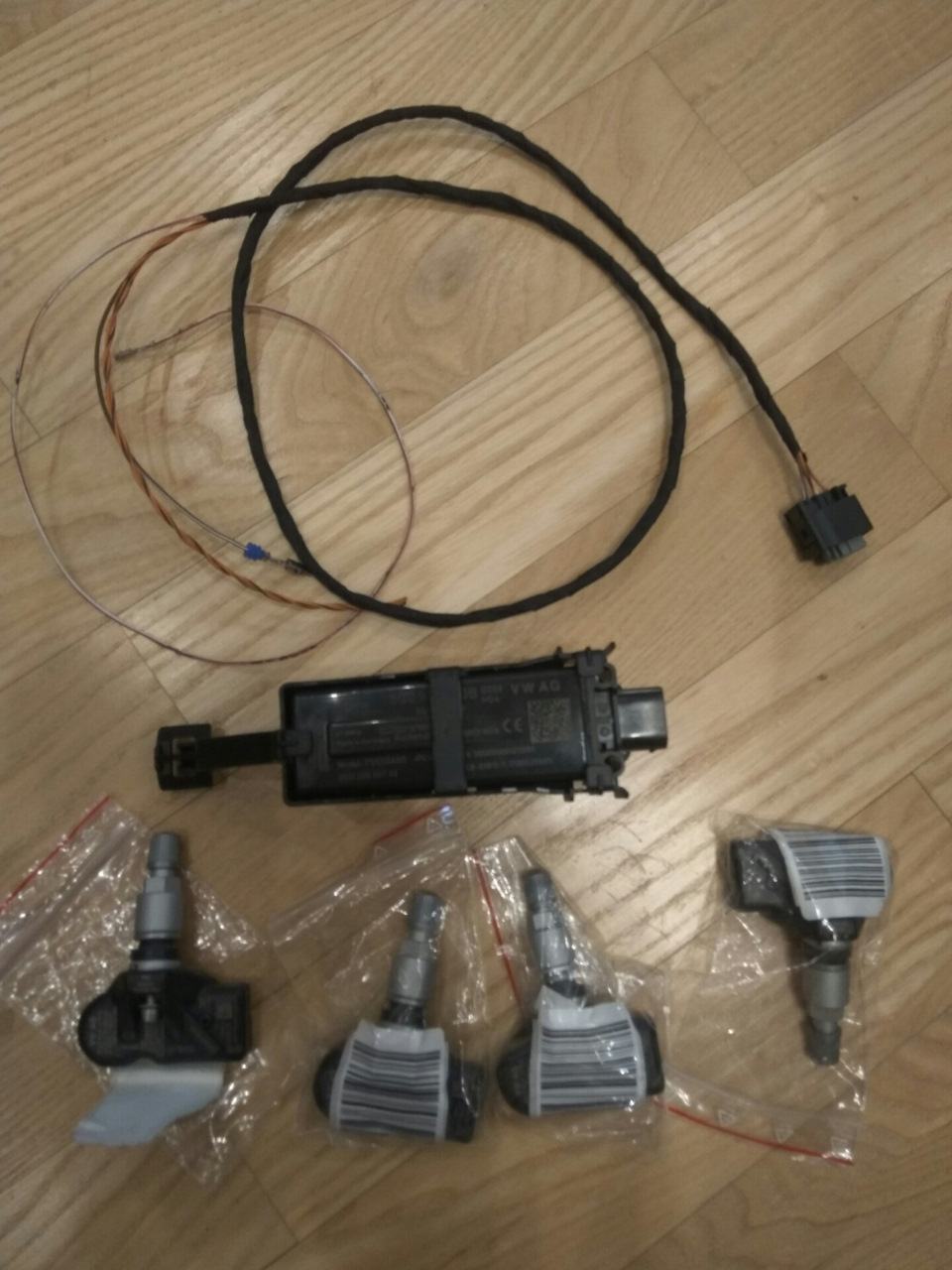

Запчасти на фото:5Q0907275B

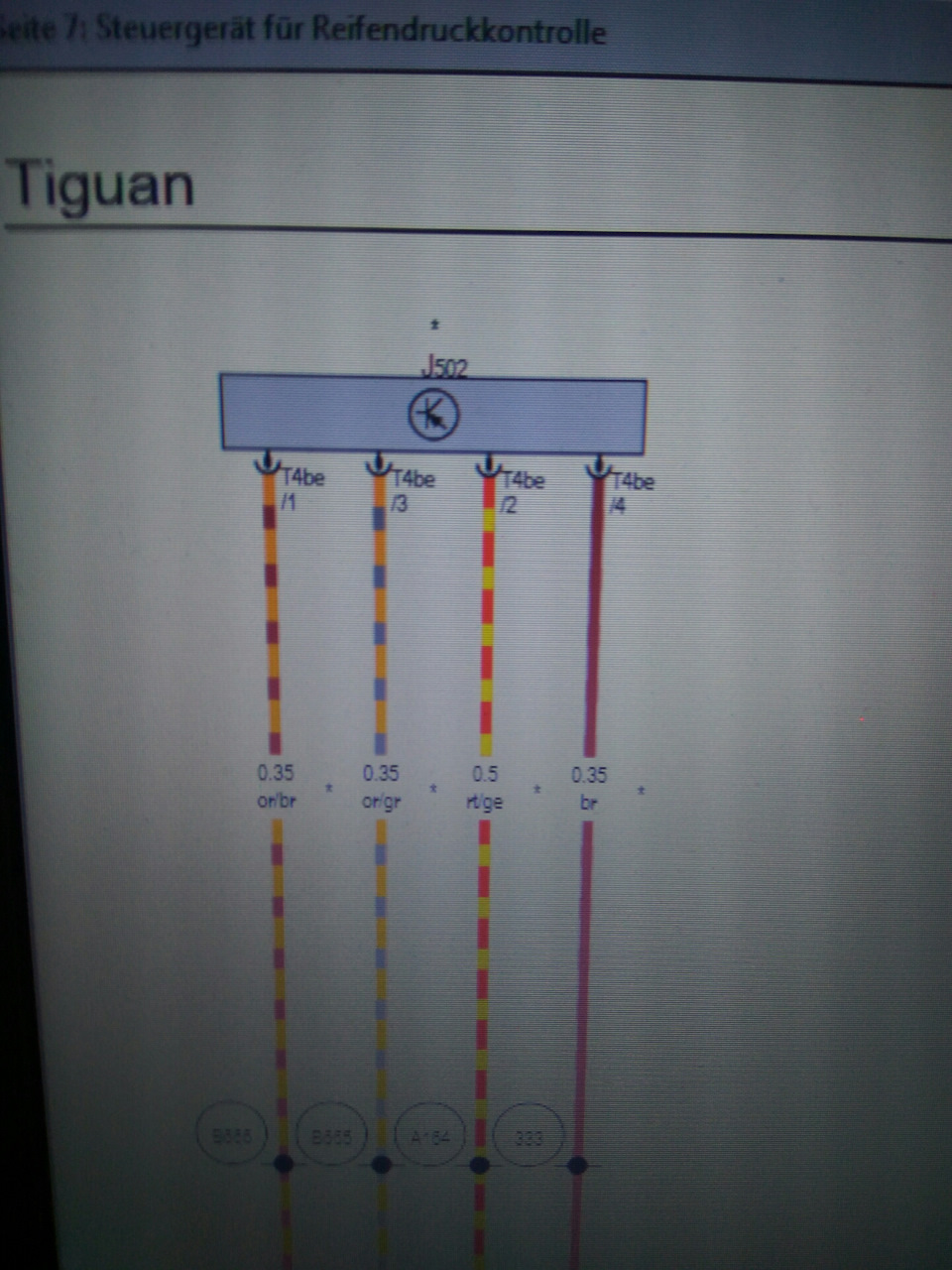

Схема підключення проста:

Коли купив проводку для фаркопа
https://megadriver.org/p774589-pidgotovka-pid-farkop

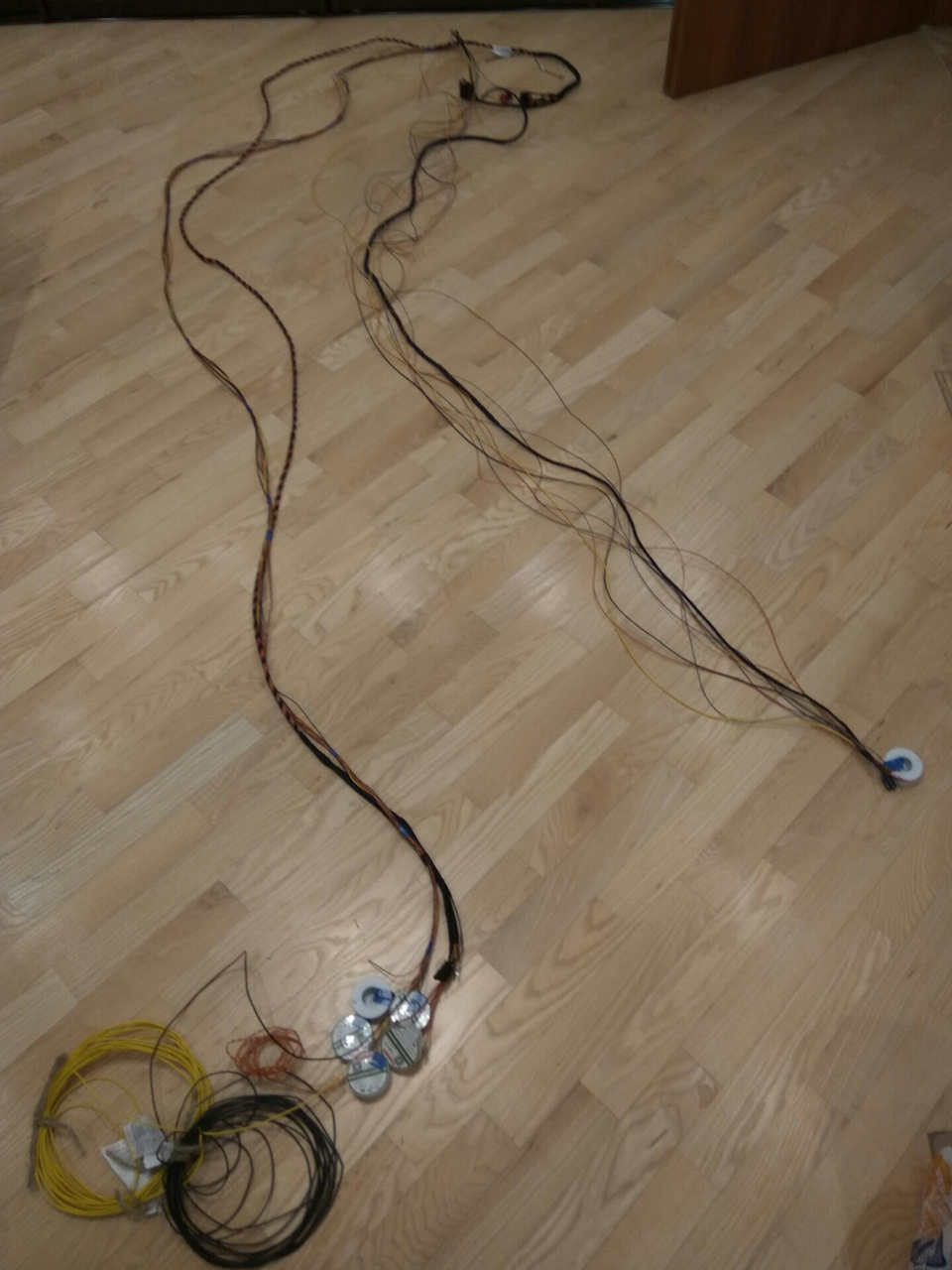

то розмотав її вдома і використовуючи як макет зробив проводку підRKDS

>
Проведення у мене з двох частин, одна доходить до задньої правоїоббивки багажника, друга йде назовні до оббивки багажника.
Відповідно і проклав проводку по кузову і підключив до блокузапобіжників разом з профодкою фаркопа., живлення антени RKDS йдена SC7 (постійні 12В) але я підключив її у вільний SC20.
Підключення до can шини робив у чорного роз'єму на передній стійцібіля ніг водія.
>

Масу підключав до точки підключення маси в багажнику.

Власне датчики в зимові шини поставив ще при перевзутті нашиномонтажі.

Датчики для літніх шин — чекають весни.
Тож піднімаю заднє праве колесо на домкраті. Потрібно для того, щобзручніше було залізти під Авто
Знаходжу місце входу проводів в авто
І місце під кріплення кронштейнаА також доводиться зняти шарантикора в районі точок кріплення кронштейна. Антикор гумовий дометалу так і не дістався. Вдалося зняти верхній шар та зробитирівні майданчики навколо отворів.
Ставлю кронштейн. Потрібно щоб він надійно замикався.

Ну і встановлюю антену з проводкою

Прокладаю провід уздовж існуючої проводки парктроніка, завожу вбагажник і закріплюю стяжками.

Загальний вигляд. Антену хто знає може спокійно вперти з-підавто…

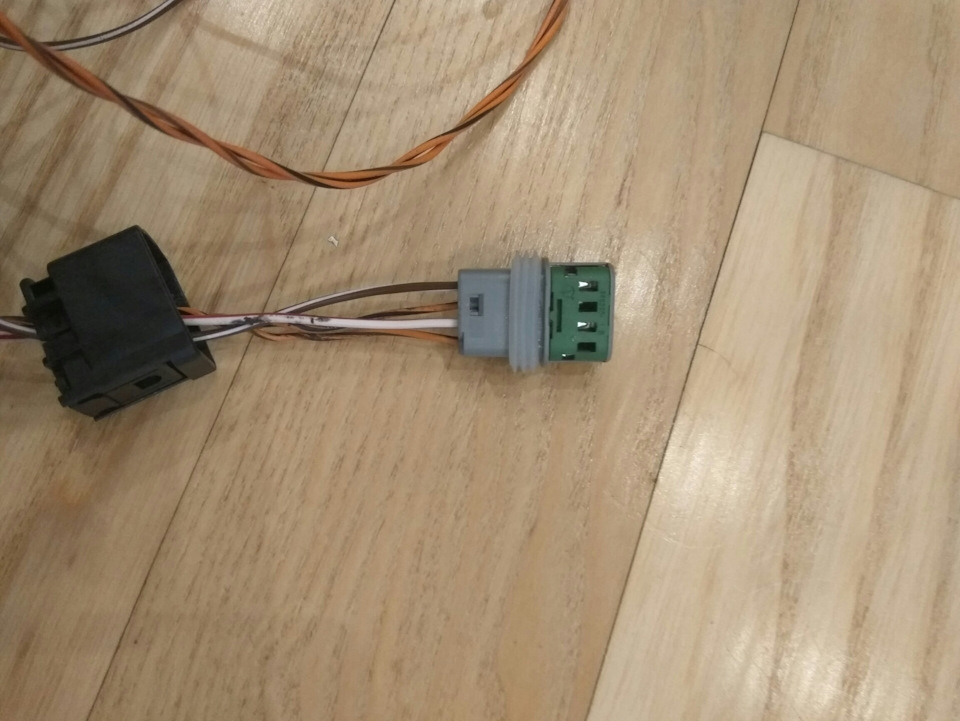

У мене були БУ роз'єми, які використовуються для з'єднанняпроводки капота і салону біля ніг водія. Вирішив зробити такез'єднання в багажнику.
Поєднав

Вставив запобіжникЗапчасти на фото:0101501
Включив запалення, отримав купу помилок щодо непрямого тиску вшинах. Підключив одіс змінив кодування в блоках 3, 17, 5F. Закодуванням RKDS є кілька постів, повторяться не буду. Ось дампосилання на одну посаду. Все гранично зрозуміло. У результатікодування та очищення всіх помилок отримав це:
Але мені цього мало, відповідно на сайті генерую параметрію під всітипи шин і дисків доступні для Кодіаку крім R20.
Інфу за тиском беру на лючці бензобака. Краще б я її вдомазалив…
Приклад помилок в адаптивному круїзіЗапчастини нафото:2Q0907572M
Чищу помилки, і отримую новий пункт меню.
PS Профіль Individual можна нашвидкуруч поправити в адаптаціяхблоку антени.
"запиную роз'єми
