Area View. Підключення бічних камер.

Щоб підключити камери в дзеркалах необхідно протягнути кабель HSDвід роз'ємів дверей до роз'єму біля дзеркала.
Штатні роз'єми в дверях не мають місця для підключення кабелю врезультаті їх потрібно замінити, перепинати і переобжать по двапіни в кожному роз'ємі під інший пін.

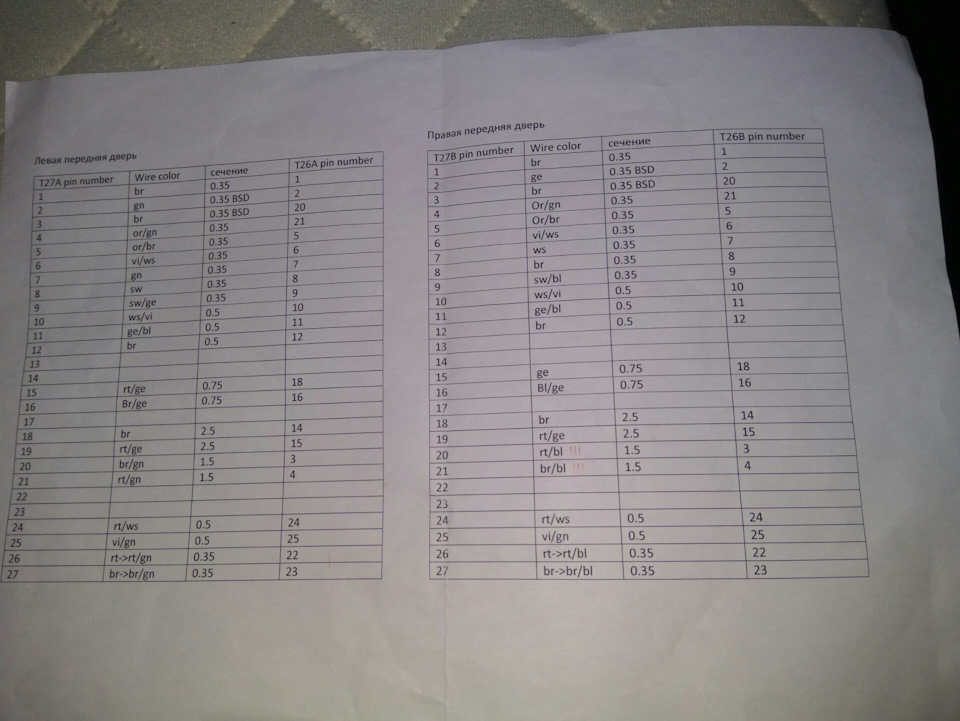

Я заздалегідь вивчив схеми проведення дверей і склав таблицю дляперепинування

приступаю до демонтажу передньої карти.Карта тримається на двохметалевих болтах, і декількох пластикових кліпсах.Кліпси знімаютьсязначно легше ніж у Гольфі.

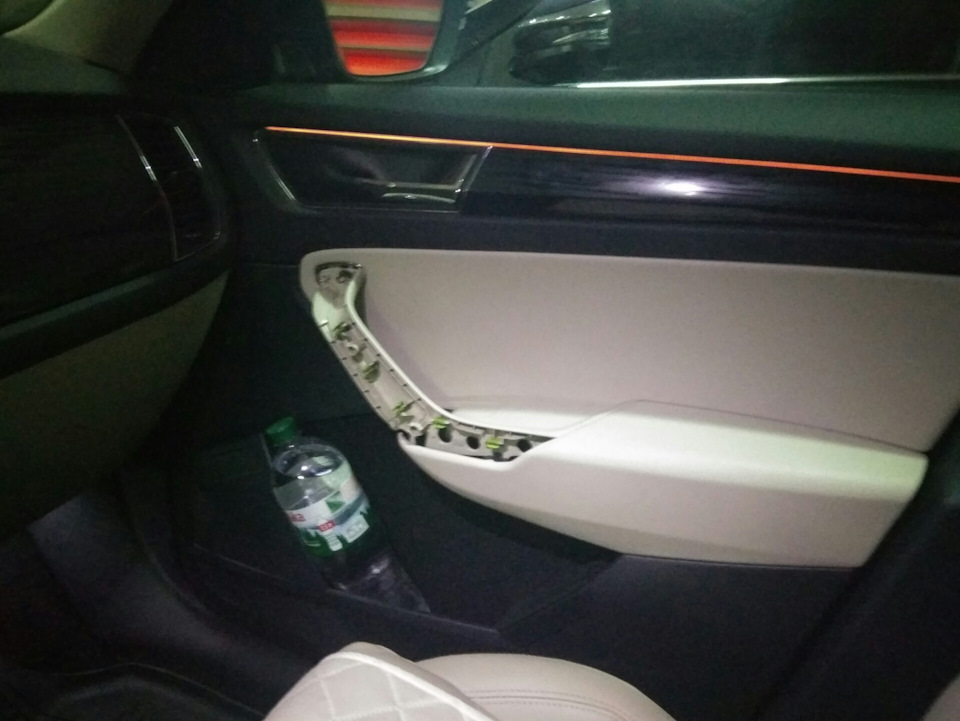

Далі знімаю накладку на ручці

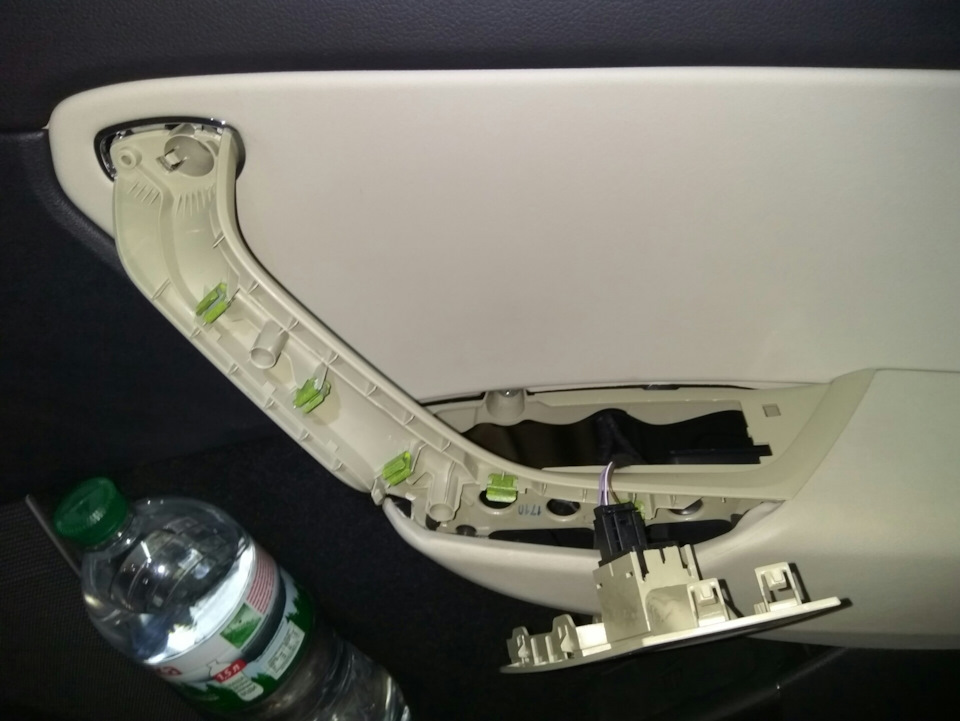

Піддягаю пластикову накладку з кнопкою скло підйомника.
Під нею знаходиться болт, викручую болти. >

Знизу карти повертаю пластиковий фіксатор і потихеньку знизу тягнукарту на себе. Роз'єми які йдуть до карти

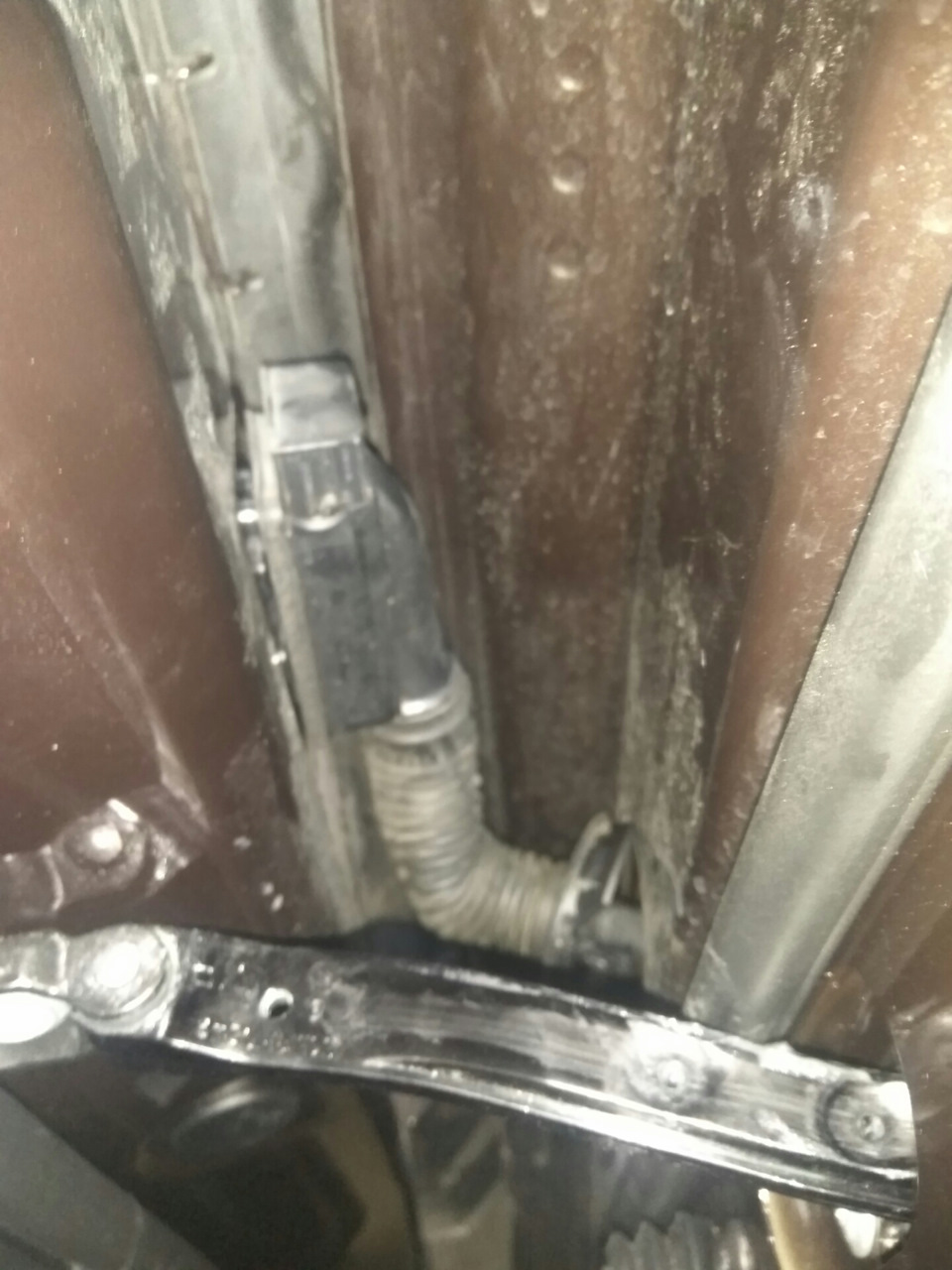

Від'єдную роз'єм між дверима і стійкою

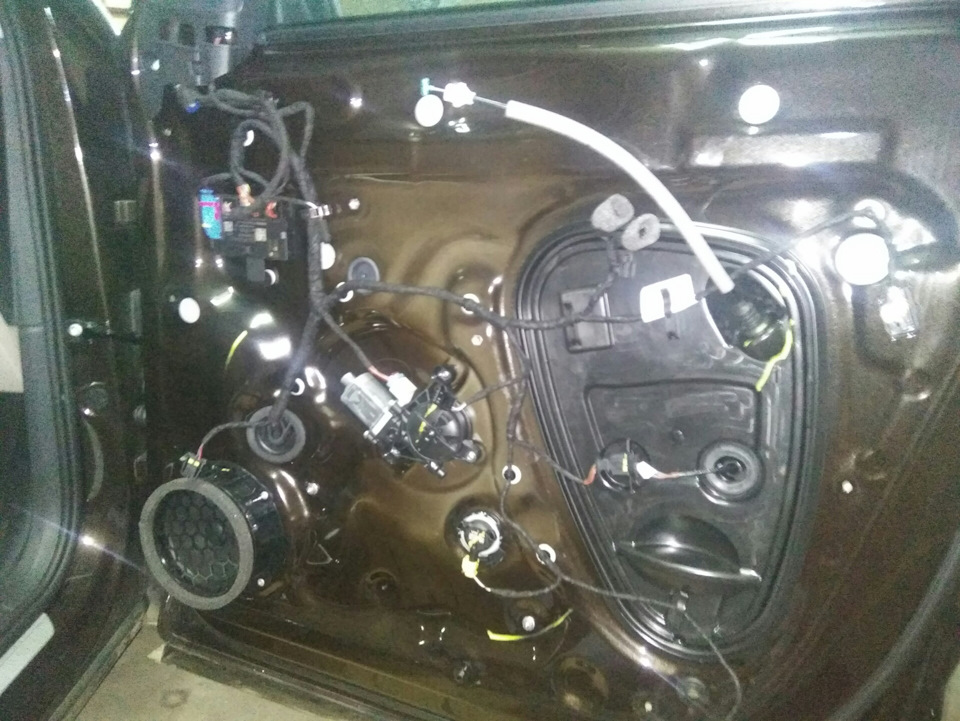

Далі висвердлюю клепки динаміка і демонтую його .

Це потрібно щоб дістатися до фіксаторів, розфіксувати та витягнутипроводку з дверей

Розмотую ізоленту
>

Позначаю шматочком ізоленти, місце де була примотана гофра допроводів.
Ось два проводки, що йдуть до динаміка, які потрібно переобжати підінший пін
Потрібно міняти не тільки серединки, куди вставляти піни, а йзовнішній корпус, він іншої форми
кабелі довелося трохи обробити дрімолем, щоб вони увійшли дороз'ємів дверей. Робив удома заздалегідь

Під час перепинування довелося зробити невелику перестановку, черездовжину проводів. Провід кан шини замість 21 піна поставив у другийпіна провід з 2 піна поставив в 21, тобто. Поміняв дроти у 2 і 21пінах місцями.
Звіряю розпинування

Простягаю кабель до роз'єму біля дзеркала і підключаю. 120см кабелювистачає з невеликим запасом. Збираю все назад.
За одне і мінімізував скрип ручок. Для повного усунення потрібно щепо краях проклеїти ганчірковою ізолентою.
Але вони у мене і так не сильно рипіли, а зараз трохи тільки якщоспеціально намагатися викликати скрип.

Результат
