Відновлення приймача А9

Робити о 5-й ранку нічого- вирішив вибрати щось цікаве збортжурналу на сайті www.gaz21.com.ua і перенести сюди…

p>
Перший приймач після того, як було зрозуміло, що головного болю тамдуже багато було віддано на реставрацію в умілі й знаючі рукиАндрія Молдова з форуму

Через деяке час радіо заспівав…

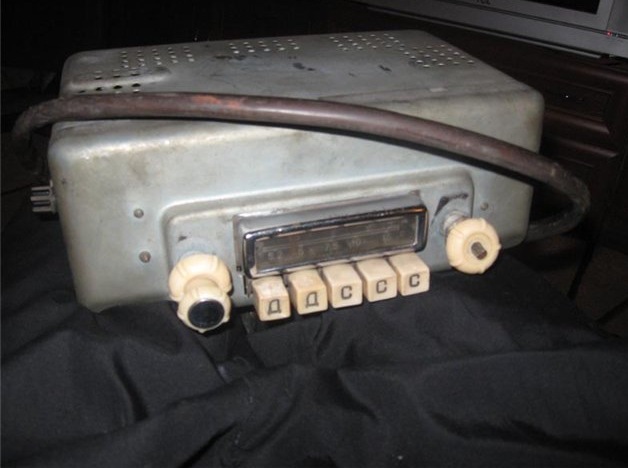

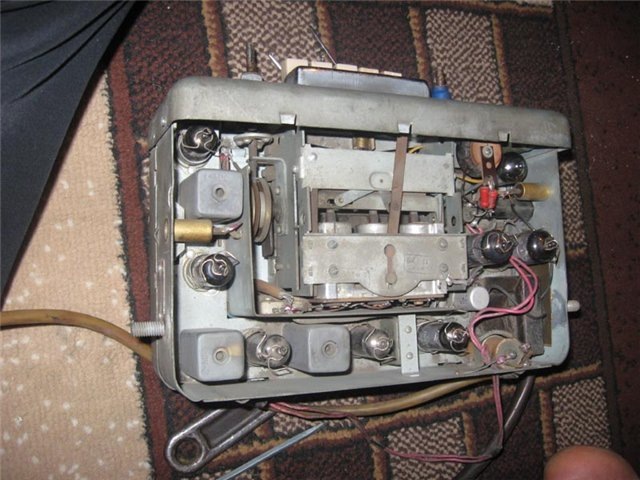

Приймач А-9 набагато рідше зустрічається серед надходжень, проте узв'язку зі зростанням інтересу до ГАЗ-21 різних випусків ( (с)Т1974А) знайдеться йому місце. Справа в тому, що власники Волгпрагнули встановлювати у свої машини А-18, навіть якщо їм було «неналежить». А-18 ставився тільки на машини після 1965. Зараз же, коли з'явився цілий клас людей, які прагнуть оригіналу, питання зА-9 знову стає актуальним. Вимога була:максимально наблизити дооригіналу, у тому числі зберегти плюс на корпусі. (на провокації увигляді установки AUX виходу не повівся) На момент надходження вприймачі було повне руйнування, обірвані дроти в перетворювачічастоти, обірвані всі дроти на вході УНЧ, стояв потенціометр відА-18 (він не підходить), короткі замикання в ланцюзі ламп 6П1вихідного каскаду. Потенціометр від А-9, він же від А-12, йшовокремо в розібраному і роздробленому вигляді. Довелося здійснитивідновлення деяких деталей -

Таким чином, щоб не ускладнювати, зроблено:
1.Усунення замикань у вихідному каскаді (логічно, однак);
2.Припайка проводів перетворювача відповідно до схеми;
3.Повне відновлення з попелу потенціометра:ремонт вимикача, ремонтобох змінних опорів тембру і гучності, відновлення осей.Матеріали:паяння, епоксидка, склооліт.
4.Припаювання потенціометра на вхід УНЧ відповідно до схеми, встановлення відсутніх радіодеталей.
5.Відновлення схеми підсвічування. Через повну відсутність лампочокзастосував світлодіоди оранжевого свічення, надяскраві.Помаранчевий колір свічення повністю виключив помітність відходувід оригіналу, аж сам не очікував.

. В А-9 використовується 3 світлодіоди, на відміну від А-12 таА-18:підсвічування шкали, та підсвічування тієї чи іншоїточки-індикатора діапазону – ДВ або СВ.

<
Приймач налаштований і відрегульований, працює і чекає відправки.При отриманні був поставлений в колекцію моїх авторадіоприймачів-т. Зараз різні.
