зробив "правильний" підрамник з вертикальним кріпленням, робивйого, так би мовити, за місцем. Наткнувся на цікавий підводнийкамінь, який надалі усунув, а полягає в тому, що не поміняв гумовуцентруючу втулку промвала (на валу коробки) на металеву, через щона малих обертах під навантаженням були вібрації, але після замінигумової втулки на залізну - вібра пішла в діапазоні від 0 до 120 (більше не пробував)
< 3-ю опору робити не став, так як вважаю зайвою, а от перенестиопору КПП на підрамник залишилося в планах, хоча вібри немає, можеі не варто морочитися
<
матеріали — квадратна трубу 30*50 і куточок 63*63
.
…

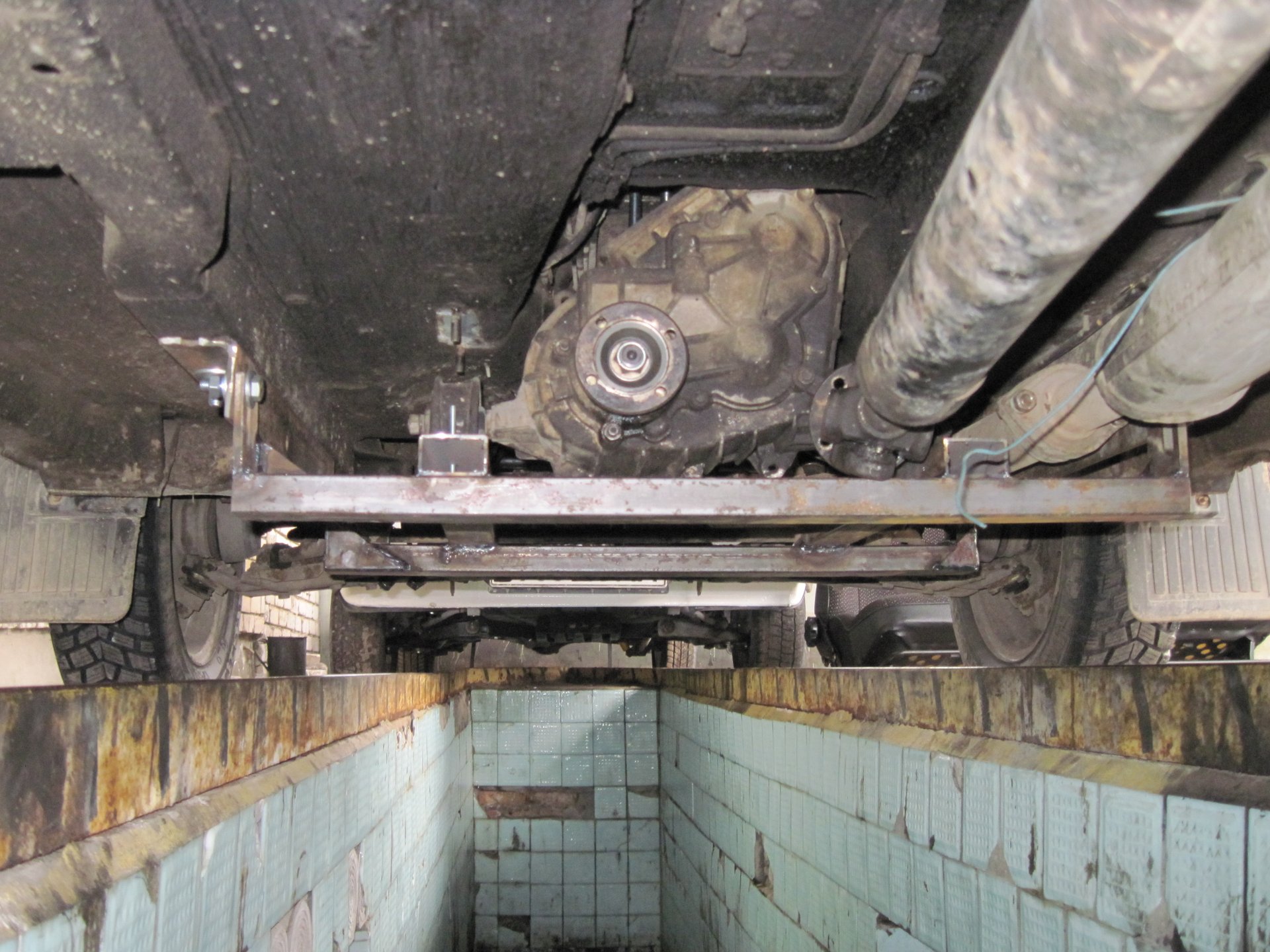

нарешті знайшовся час сфоткати своє дітище вже на місці та здоробленою опорою КПП
даний варіант підрамника вийшов досить "міцненький і міцненький", спеціально робив його за максимально допустимою довжиною, тобто. Наскільки дозволяли лонжерони, і служить ще і як міні-рамою для "хлюпинького" безрамного кузова ниви підрамник по висоті рівно зрезонатором, тобто. Місця практично не сів.
Коментарі20
добрий день заліковий підрамник, я теж собі зробив практично його але зі швеллера .до чого пишу, яка висота від верхньої точки підрамника до ланжерона
Привіт! Підкажи будь ласка з підрамником роздатка нижче опустилася ніж бида на штатних болтах? ( На фото видно від кронштейнів до рідних болтів кріплення є простір) Якщо та то як їй дав опуститься промвал, еластична муфта? Поясни будь ласка зараз роб...

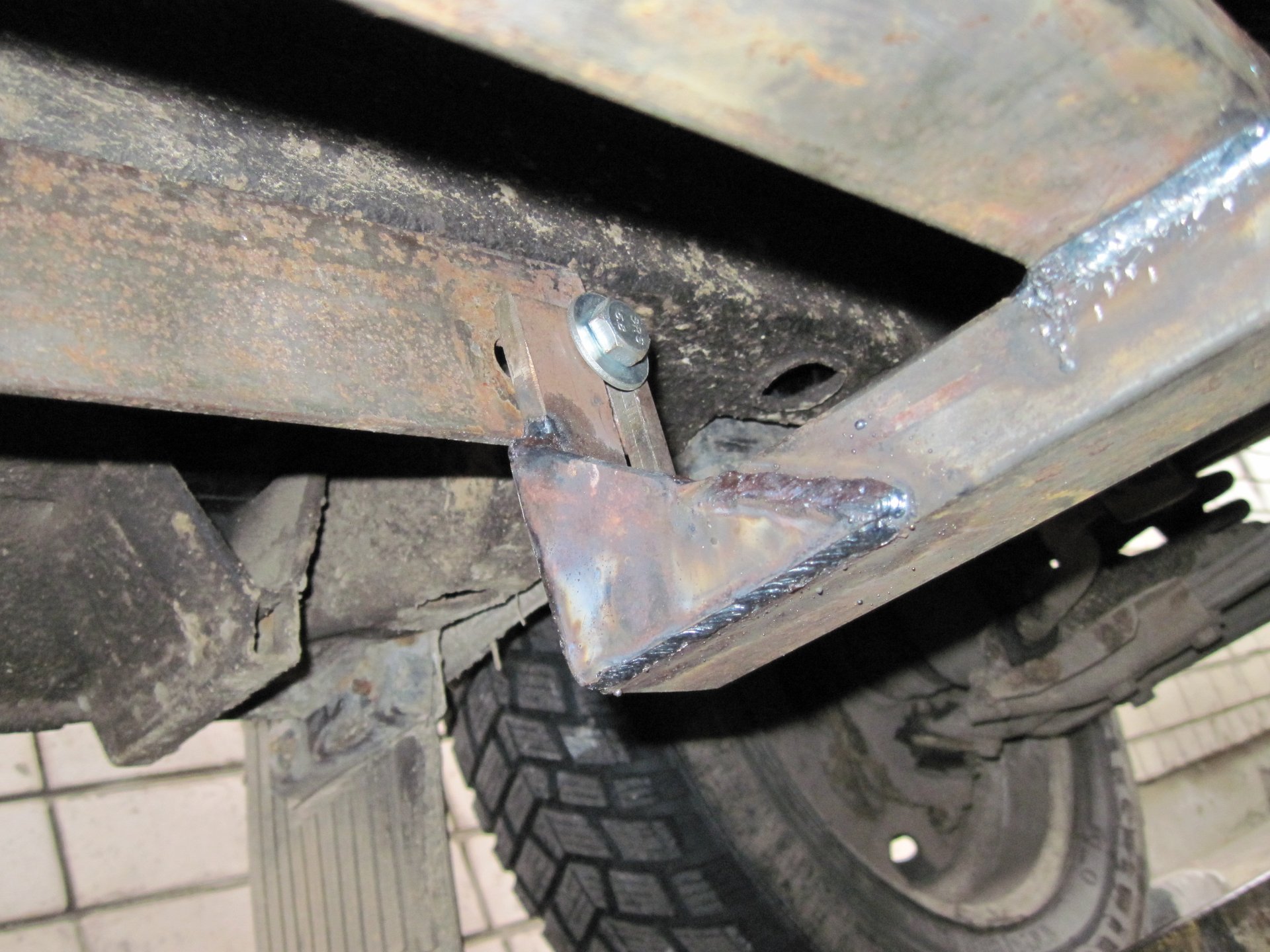

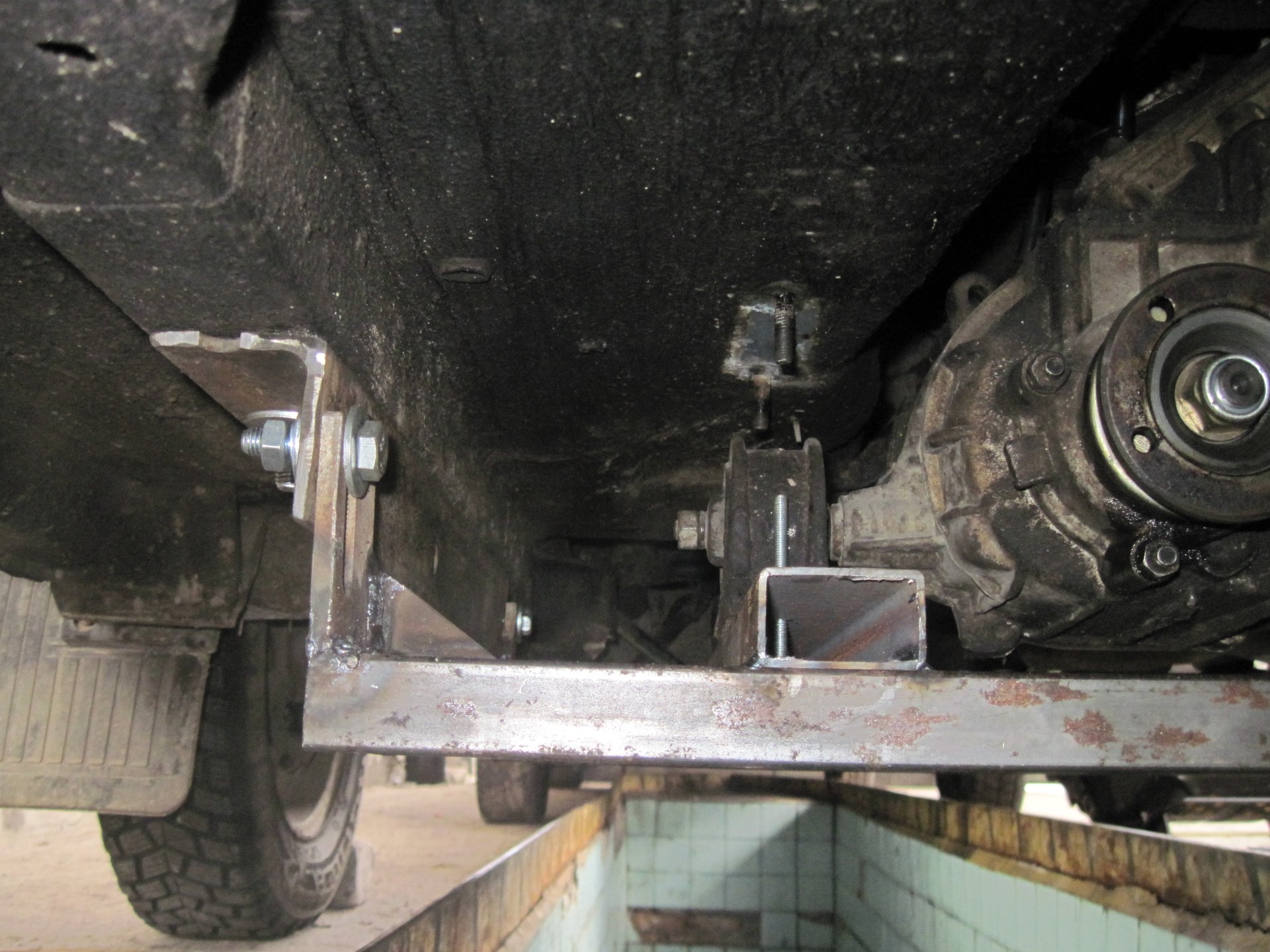

Роздатка, приблизно на тому ж рівні залишилася, але для її регулювання вгору/вниз є вуха, на яких весь підрамник і кріпиться - вони у вигляді прорізів, на фото видно, і такі ж вуха зроблені і на опору кпп (на фото не видно), що дає можливість рухати ...
Дякую! тепер зрозумів.
Та ще вибач за настирливість а центрував кпп і роздатку як?
Привіт! Скажи а опора кпп від чого?
привіт ось узяв ниву те ж днями є креслення підрамника саме така як у тебе
креслення немає, та він і не потрібен, так як однакових нив не буває, люди пишуть що розбіжності можуть бути до 2-3 см! Так що міряй все за місцем, а для основи можеш взяти креслення з форуму www. niva4x4.ru/ з розділу FAQ
…что, ток ща глянув на підрамник - а 4см, це якщо від чого дивитися?
тут се фото, крім останньої, він просто підвішений і не на місці, а на останній фотці він вже піднятий і прикручений. 4 см я вважаю від нижньої точки - резонатора (він у мене нижня точка), а якщо брати від вихлопної труби (штанів) що проходить повз п...
...виходить, судячи з того, що куточок у Тебе шістдесятий, це вже від лонжа 6см, і плюс труба 30мм і того 9см від лонжа, .і по фотці видно, що роздатка дуже далеко від нижньої площини підрамника ...а якщо діт лазити, то захистку краще поставити, та й...
стаб задній я вже переставив правильно (після минулого господаря) - він зараз не стирчить вниз, а паралельно мосту стоїть. а висота від лонжа до нижньої точки підрамника і буде близько 9-10 см. Захист поки не ставитиму, так- як машина 90% місто і 10%...
...у мене стаб стояв задній(купив вже з ним), ганяв з ним довго, поки не став щільно їздити лісами)...зняв, тому, що міст задній не працює зі стабом практично - застряв у тих місцях, де і застрягти було неможливо) ) )…
а че не працює міст? не знав такого! можна детальніше або посилання на цю тему
...порушується артикуляція, міст вже не буде працювати на бездоріжжі, як повинен працювати, ну і зменшується кліренс! Стаб гарний на трасі, це факт - стабілізатор збільшує кутову жорсткість задньої підвіски автомобіля. на поворотах. Додає поліпшення ...
ну сфоткав? цікаво ж)

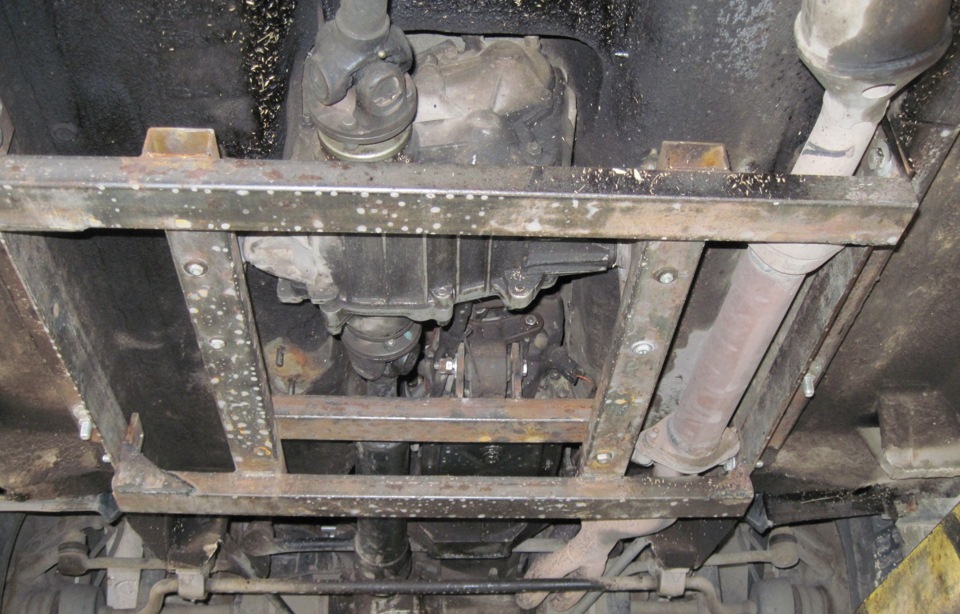

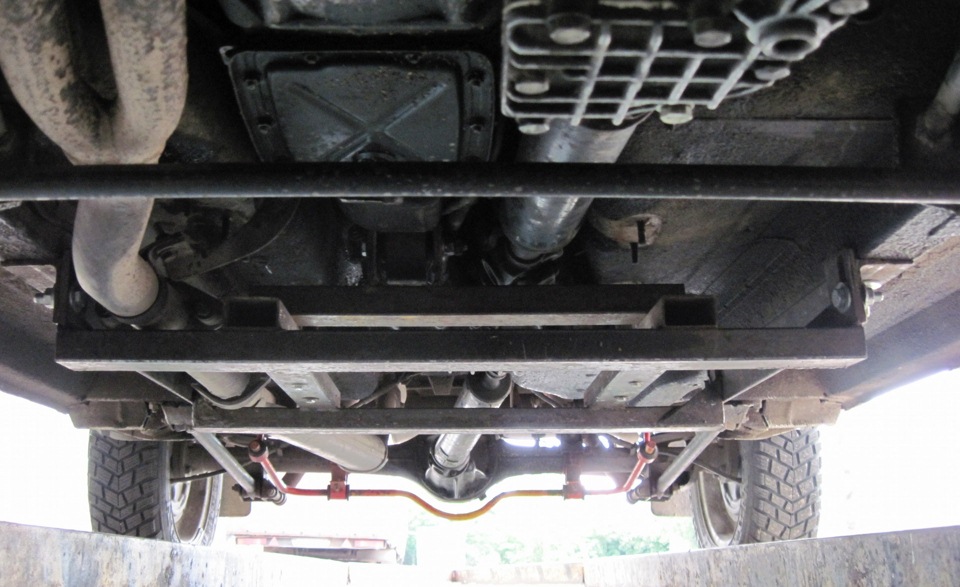

так виклав ж, 4 і 5 фото вже з опорою КПП і все стоїть на місці, квадратна труба на якій опора КПП до всього підрамника кріпиться на болтах, а не на зварюванні, це зроблено для того щоб можна було центрувати і коробку , тобто під час центрування відп...
підрамник вже доробив додав опору під КПП, але все ніколи сфоткати.захист на підрамник ставити не буду, нічого не чіпляє, та й резонатор набагато нижче підрамника висить.
Навіть якщо злегка чіплятиме, це терпимо)) А якщо буде ще й захист правильний, то взагалі, ковзатиме))
то фото коли він не затиснутий, тільки підвішений, вийшов по висоті на рівні вихлопної системи, загалом сів близько 4 см
