Як по правильному повинен працювати ручник у москвичі зтеорії:

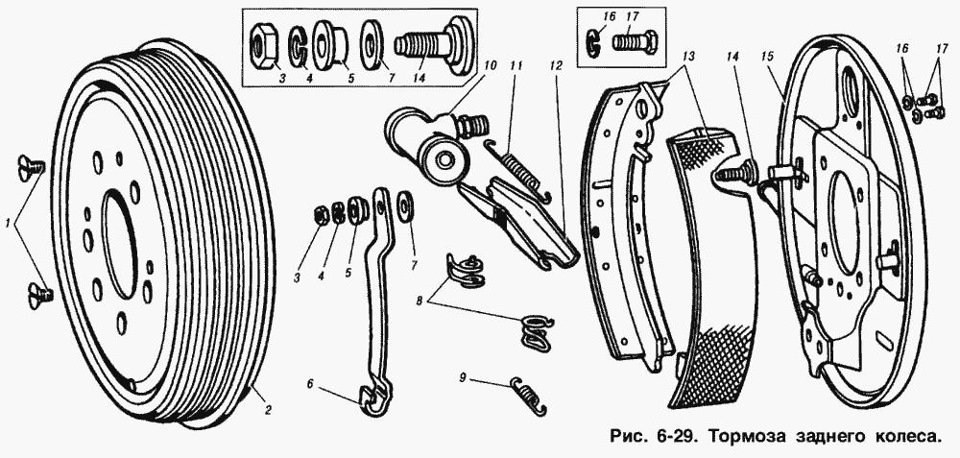

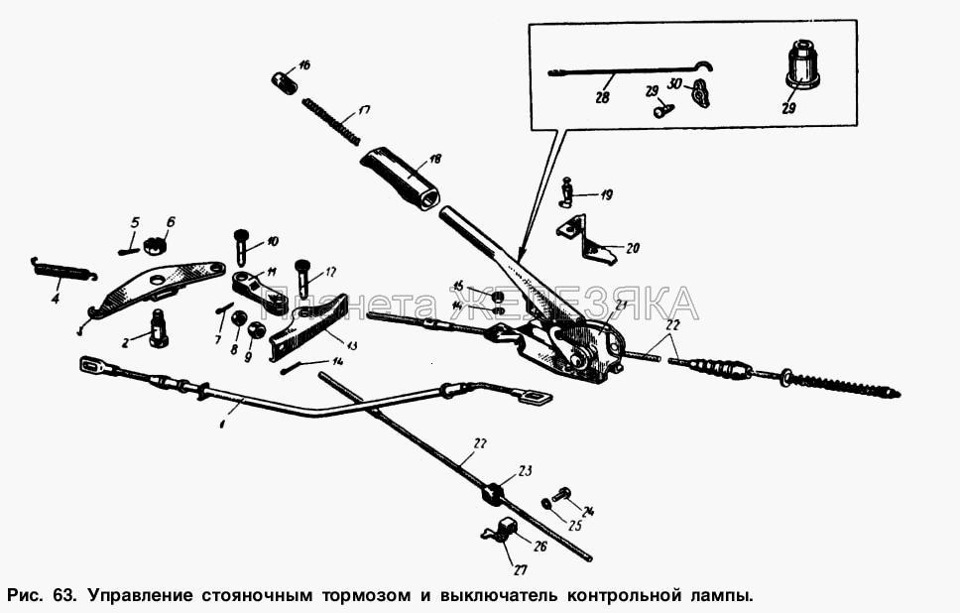

При витягуванні ручника трос вичавлює кулісу до якої підведені 2-ватроса самого розтискного механізму Ці троси від робочого механізмукуліси що знаходиться під кузовом автомобіля розходяться на 2-їсторони гальмівних барабанів задніх коліс. По обидва боки робочогоциліндрика встановлені 2-гальмівні колодки.Зверху вони фіксуються впрорізах поршеньках робочого циліндра, знизу вони фіксуються нажорсткому виступи (капелюшки) гальмівної нерухомої пластини. Доцієї куліси встановлено трос вичавлювання від головної куліси. (тащо знаходиться і встановлена під кузовом автомобіля).
Між гальмівною колодкою з лаштунками з іншою (чистою) колодкоювстановлена планка розтискання колодок на однаковий рівень іфіксування їх у самому барабані. Всі 2-колодки з'єднуються міжсобою двома пружинами. Ось весь принцип ручного заводськогогальмівного пристрою в автомобілі москвич. (це була заводськатеорія роботи)
Реальність всього ручного механізму у автомобіля:
Головна проблема знаходиться в планці яка відповідає за розтисканняколодок. Справа в тому, що планка має по два не рівні розрізи подвох сторонах. Один розріз трохи довший за інший менший. Привитягуванні троса планка не впирається в колодки, а простопровалюється в ці канали. Тому працюючого ручного гальма поки єтака проблема з планкою навіть і не чекайте. Для усунення такоїпроблеми можна використовувати 2-варіанти.
1-варіант це заварити зварюванням один канал планки щокоротше).
2-варіант встановити іншу планку.

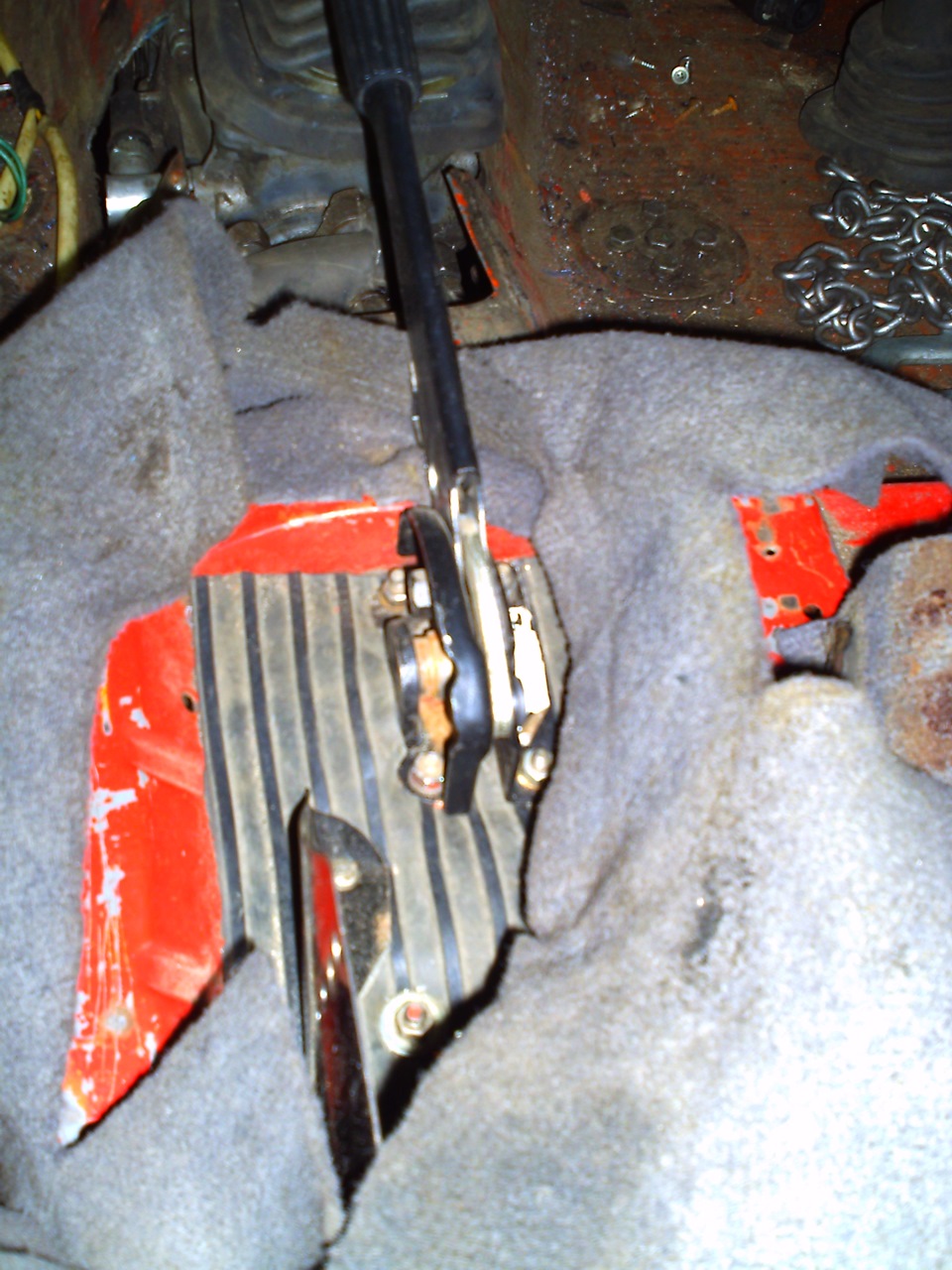

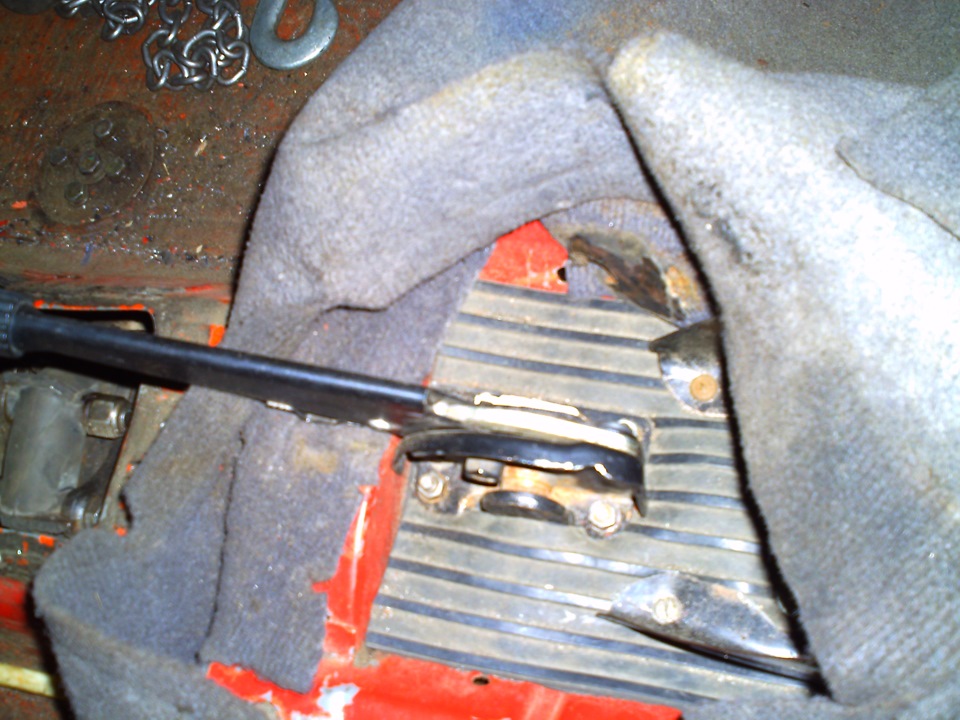

Я пішов 2-варіантом. Я взяв планку від автомобіля ВАЗ по довжинівона більша за москвичівську. Планка ваз відрізається за вимірами.У ній тільки з одного боку робиться подвійний розріз, а з іншогобоку тільки одинарний. Все підганяє по довжині. Планка з подвійнимрозрізом встановлюється на гальмівну колодку, на якій доданакуліса, з одинарним прорізом у бік (чистої) гальмівної колодки.Після отримання в змінах даного механізму все починає працювати.Щознаходиться знизу машини забирається. Оскільки кріплення тапристрій працювати вже не буде. Я змінив систему інакше. Сам ручниктакож взятий з автомобіля ВАЗ 2103. У кузові москвича робитьсярозріз під вихід вуха і кріплення до нього троса з низу машини.Кріпиться він на варену пластину. Сам трос береться з автомобілягазель. Він з'єднується цілісно від правого та до лівого барабана.Посередині троса кріпиться кріплення з самим тросом від ручника.Десь посередині троса самого ручника на кузові встановлюється роликвід ручного гальма з москвича 408. Цей ролик грає функцію на тягупри навантаженні машини, взятий за основу з автомобіля ВАЗ.
Ручник працює добре, машина під будь-яку височину має жорсткегальмо.
Коментарі17
разу 3 прочитав про рідну планку і так і не зрозумів че у тебе куди провалюється і не впирається, і дивно що у мене не провалюється і впирається без усієї цієї порнографії. удачі в починаннях)

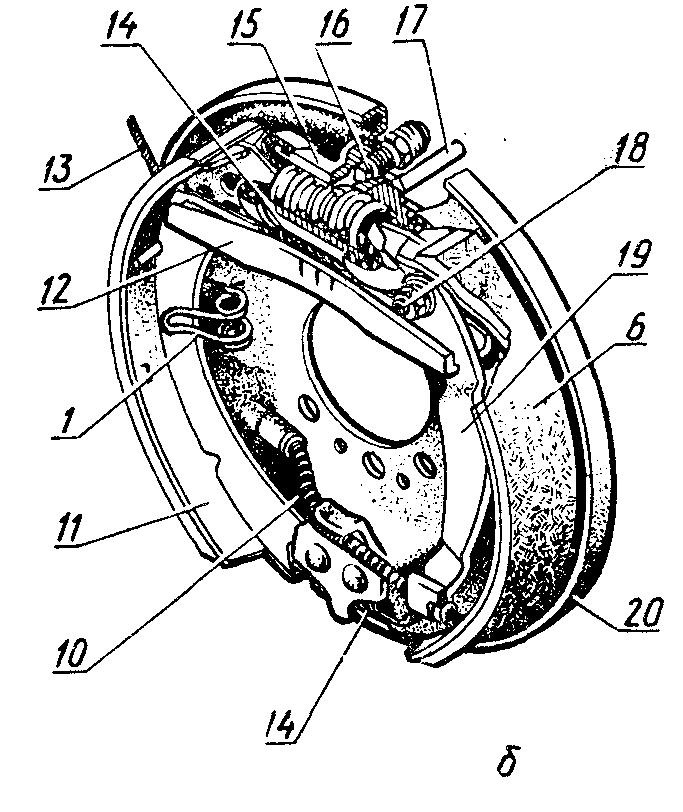

Планка яка розтискає колодки в різний бік має по 2 розрізи. На схемі малюнка вона під номером 12, ось якщо в ній буде з двох сторін широкий розріз і один з поглибленням то ручник працювати не буде. Упор колодки повинен упиратися в той що коротше, якщ...
я тобі зараз америку відкрию. Колодка спочатку повинна впиратися в поглиблення.
у коротке чи довге?
в цій планці виходить з кожної сторони по проточці, з одного боку глибше, з іншого боку поменше, це для того, щоб коли велике зношування барабана і колодок і ексцентриком вже не виходить регулювати, перевертаєш планку і колодки розтискаються сильніше...
Я просто перевіряв на знятому барабані встановлював всю систему і видно що при попаданні колодки в глибину канал вона не розтискається до кінця. І при витягуванні троса колодка там не дістає, а там вже тяга планки вже сильно вижита. Ось тільки з цієї...
може знос у барабана дуже великий, якщо не дістає ...
так ні не думаю, тому що я перевіряв на декількох барабанах. І все одно при повному розтисканні виникає зазор. Ну не знаю я вихід таким чином знайшов. Перша проба з розсувною планкою, але вона довго не була схожа.
ну найголовніше що вихід знайдений, працюючий ручник - річ дуже потрібна)
Знаю, тому що сам щодо ручників дуже сильно звертаю уваги. Робота у мене така, що я водіїв перевізників пасажирів за непрацюючий ручник або інші порушення караю відстороненням від маршрутів..
перке? накой было верх ногами ставить стремянки и рессору и мост и я так понял редуктор?ето мега порно
Взял бы трос ручника с 41 и не парился а так опять рукоблудие
Я использую то что находится у меня на складе запчастей.
може допомогти моя установка знадобитися, 1 від важеля ручника трос по довше, 2 трос ручника комплект від ваз 2101, далі два куточки один трохи довше можна наварити або ж з пластини зігнути під прямим кутом, потім на опорному диску зрізаємо трубку по...
А є фотографії?
якщо до п'ятниці почекаєш до скіну, тому що яма оглядова у мого тестя, а я в нього тільки в п'ятницю буду сфоткаю все детально
А мені куди поспішає.
