Епічна історія ремонту магнітоли Android

1. Усунення проблеми мимовільного включення.
2. Ремонт підсвічування кнопок.

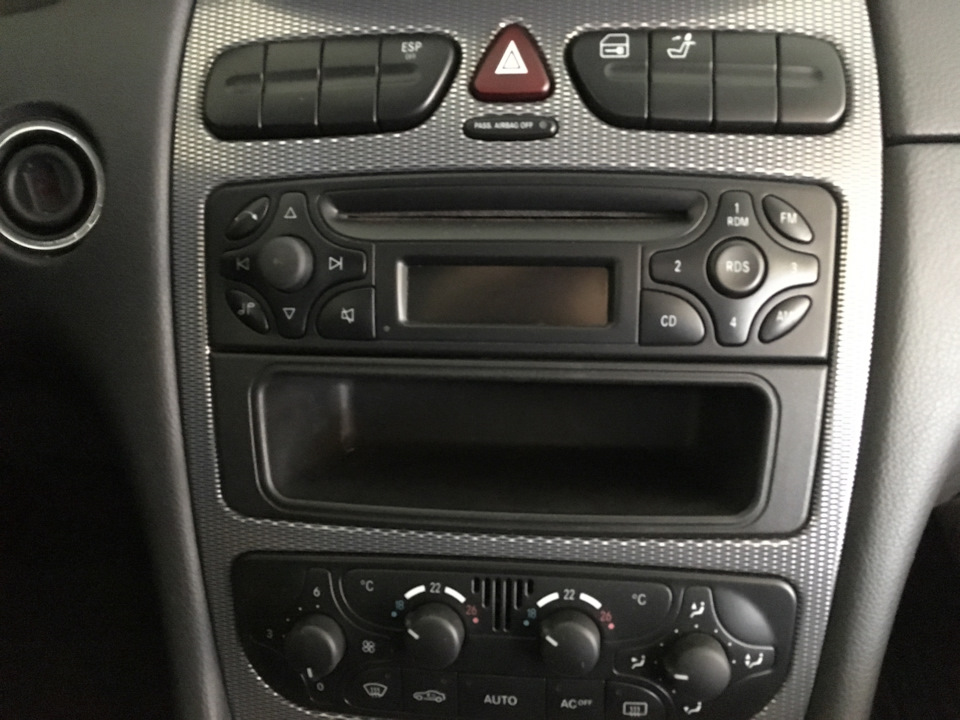

3. Поліпшення якості звучання/заміна плати підсилювача. І виявивзруйнований транзистор у ланцюзі підсвічування, який я замінив.Правда ефекту від цього не вдалося досягти ніякого, світлодіоди такі не заробили, чому я допустив їх вихід з ладу. Буду її ремонтувати (про це пізніше), як виявилася інша, більш серйозна несправність, асаме мимовільне включення при відсутності ключа в замку запалення, навіть на закритому автомобілі. Як це і повинно бути, але потіммогла за моєї відсутності сама включитися.За підсумком 2 рази затиждень висаджений акумулятор в нуль. Примусове вимкнення кнопкоюпереводило пристрій у standby режим (що означає, магнітола жереструму майже стільки ж як при роботі, тільки екран не світиться).Поки я думав над з'ясуванням причини несправності, поставивзаводську магнітолу Becker (яка тільки читає диски CDА форматі ірадіо, але хоча б звучить пристойно). 12V кілька днів спостерігавза роботою — характер позаштатного режиму роботи повторився вточності як на машині. Виміряв струм:у вимкненому стані кількадесятків mA, у робочому стані 0.6 — 1 А.

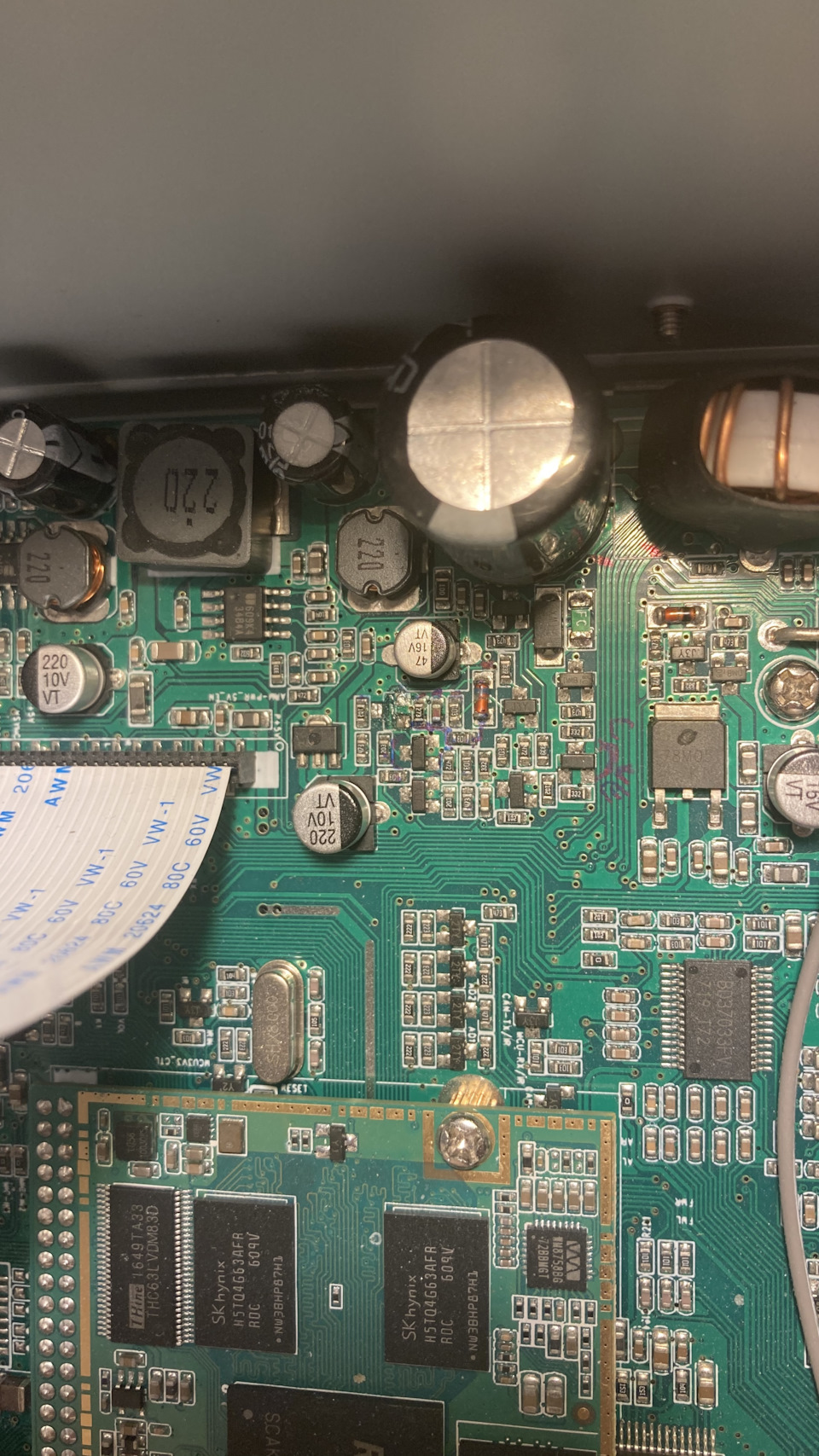

Скинув кришку, зняв дисковод і уважно оглянув плату — не знайшов ніфізично пошкоджених елементів, ні візуально помітних короткихзамикань, а далі :дивлюся в книгу — бачу фігу, тому ну його конем, магнітолу в смітник і треба купити нову. На аналіз незнайомої платибез схеми за будь-яких розкладів було б недостатньо. . Потім почавчитати форуми електронників англійською, російською та чеськоюмовами, через що досить добре увійшов у курс справи і внаслідокпрочитаного навіть перепрошив магнітолу на більш оптимальну ОС.Проте відсутність електронної схеми все ще перешкоджала подальшійдіагностиці та ремонту і я закинув магнітолу доти, доки не знайдухоч якусь виразну технічну документацію. Це тривало 3 місяці.
Між справою вдалося з'ясувати, що всі китайські головні пристрої наОС Андроїд мають досить однотипний модульний пристрій івідрізняються лише в незначних деталях залежно від конкретногозаводу-виробника, яких існує не більше 10. Зрозуміти виробникаможна за умовним позначенням на материнській платі, у моєму випадкуце KGL (Shenzhen Kai Ge Le Electronics Co., Ltd.).

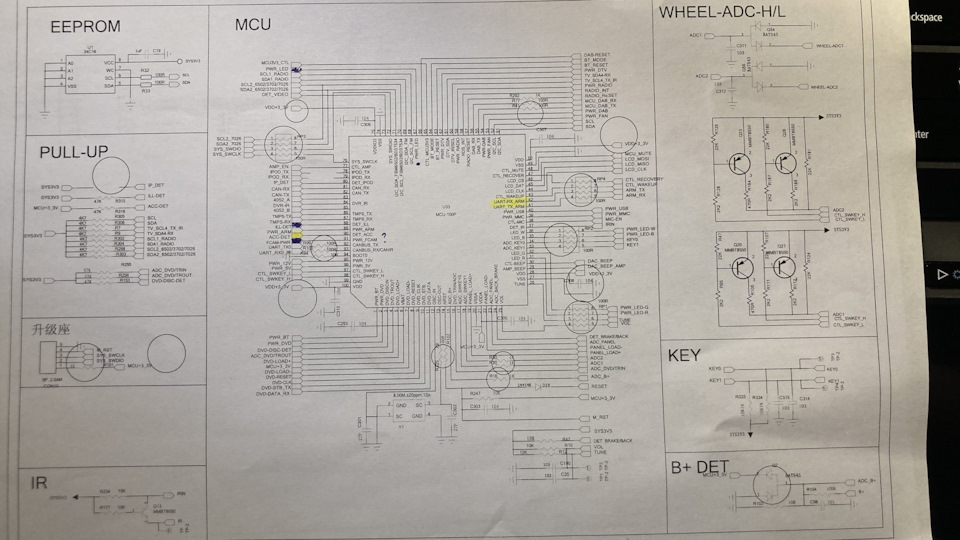

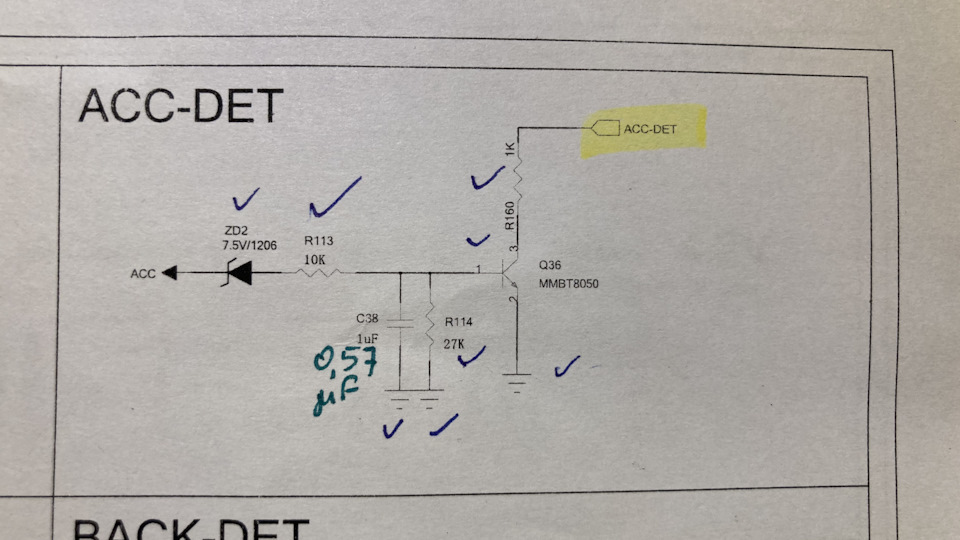

Почав шукати за новими критеріями і тепер пошук приніс результатмені вдалося завантажити з інтернету кілька схем, співвіднісши якііз залізом магнітоли, знайшлася підходяща. Почав діагностику зконтролера материнської плати (MCU). На висновок 90 приходитькеруючий сигнал, що відповідає за запуск пристрою - точніше увимкненому стані там має бути +3V, а у включеному відсутністьнапруги. Вимір вольтметром показав 3 вольти коли магнітола непрацювала і щось незрозуміле від 1 до 3 Вольт коли починалися збої- мабуть занадто низька, але не нульова, напруга контролеррозцінював як сигнал "вКЛ". Подача зовнішньої напруги 3V відбатарейки відновлювало вимкнений стан. Робимо висновок, що з MCUвсе в порядку і треба дивитися ланцюг керуючого сигналу. Ланцюгкеруючого сигналу представляють собою грубо кажучи транзистор, якийза наявності сигналу від замку запалення АСС) заземляє висновок 90MCU і утройство запускається. Судячи з маркування J3Y це біполярнийNPN транзистор поверхневого монтажу. Вирішив змінити його нааналогічний N-канальний MOSFET. Купив і перепаяв (напрочуд щепорівняно акуратно вийшло, хоча досвіду SMD пайки у мене немаємайже зовсім). А далі все запрацювало як годиться. Ви уявляєтесобі? Ось ця маленька погань розмірів на пару міліметрів може таксильно винести мозок:Ну та гаразд. Тепер перейдемо до підсвічуваннякнопок. Раз я вирішив, що штатні світлодіоди перегоріли, то вирішивзамість ненависного мені дрібного паяння розробити якесьерзатц-рішення. Я вигадав, що під кнопками можна пуститиоптоволокно, що підсвічується окремими світлодіодами і запитане відзовнішнього підсвічування панелі приладів. Сказано - зроблено:купивоптоволокно діаметром 3 мм і світлодіоди, відрізав потрібні шматки, прикріпив на термоусадку 2 світлодіоди. Потім хитромудрим чиномвитіювато пустив це оптоволокно між усіх кнопок, приклеїв докорпусу і вивів дроти для живлення підсвічування назовні — тепертеж працює. Звичайно не так ідеально як у стоку, зате регулюєтьсяяскравість крутилкою у спідометра. І останнє, не менш цікаве. Раз явже так розгулявся, то вирішив заодно провести досить добре відомумодернізацію андроїдних магнітол, а саме заміну мікросхемипідсилювача на більш досконалу та конденсатора на збільшенійємності. Штатно встановлюється бюджетний підсилювач TDA 7388 таконденсатор порівняно малої ємності:у моєму випадку 4700 μF (як язрозумів, це ще порівняно щедро як для китайців). Є підсилювачTDA7850 MOSFET у корпусі такого ж розміру як і штатний та зідентичним розташуванням висновків. Як пишуть, він повиненполіпшити якість звучання аудіо і більш адекватно працювати набільших гучностях, ніж TDA7388., або треба замовляти у сумнівнихкитайських продавців і довго чекати доки доставлять, але менівдалося знайти TDA7850H — це те ж саме, але з висновками підгоризонтальний монтаж, його і купив.

< Потім просто перегнув ніжки щоб адаптувати під вертикальнупосадку як у магнітолі. Також придбав конденсатор 10000 μF дляаудіотехніки. Випаяв старий підсилювач і конденсатор:Також вирішивтрохи посилити охолодження мікросхеми підсилювача і приробивміні-радіатор на його притискну пластину, попередньо промазавши всетермопастою:

Зібрав назад і так, треба сказати, що звук став трохи кращим, нете щоб прямий на голову, але високі частоти звучать чіткіше і басиглибше, а також звук починає "захлинатися" на більшій гучності. Тожмодернізація пройшла не дарма — раджу і вам.

Запчастини на фото:191000
"

Також вирішив трохи посилити охолодження мікросхеми підсилювачаі приробив міні-радіатор на його притискну пластину, попередньопромазавши все термопастою. > Зібрав назад і так, треба сказати, що звук став дещо кращим, не те щоб прямий на голову, але високічастоти звучать чіткіше і баси глибше, а також звук починає "захлинатися" на більшій гучності. Тож модернізація пройшла недарма — раджу і вам.
