зрозумів, що колупатися в автомобілі зовсім і не страшно :)
Тож хочу підсумувати зібрану інфу у тому вигляді, в якому я мріявотримати до встановлення ПТФ; ) :
Отже, витрати — польські заводські ПТФ-ки — 240 грн
Лампочки BOSH (за закупівельною) — 40 грн
Комплект проводки із запобіжником — 70 грн
Реле на 30А — 15 грн
Разом — 365 грн

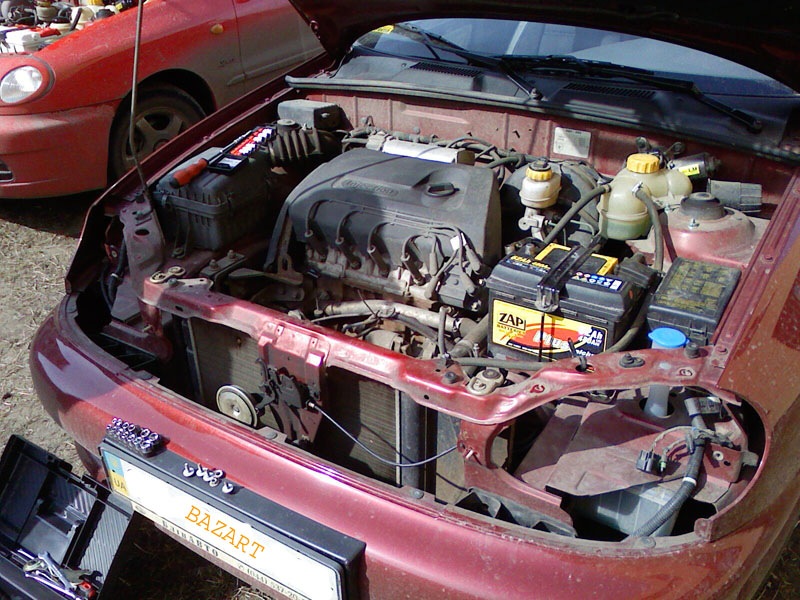

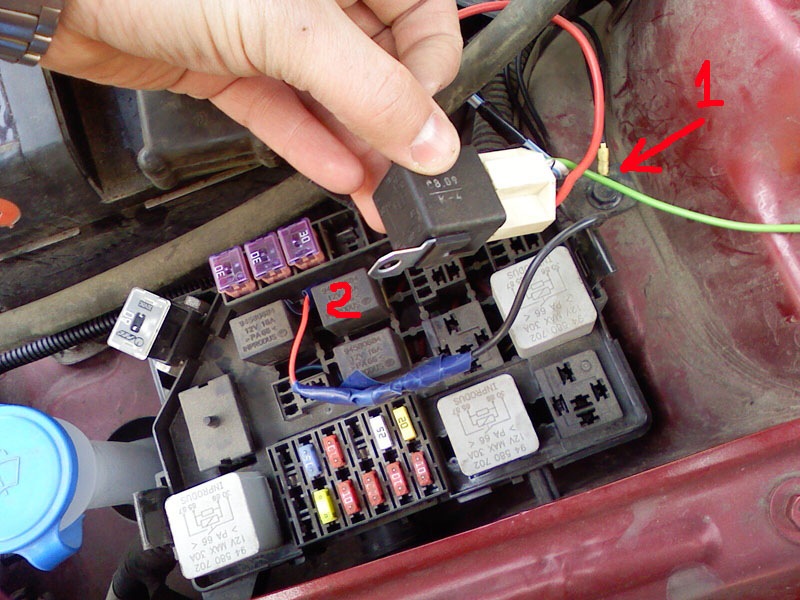

маленька (дуже маленька, бажано не довша 10 см) хрестова викрутка, то проблем зі зняттям заглушок в бампері не виникне. Проводкою, червоний "+" на плюсову клему акумулятора, мінус я підключив доболта, яким до кузова кріпиться коробка з релюшка і запобіжниками.Це дозволило запхати роз'єм з реле ПТФ в цю саму коробку :)

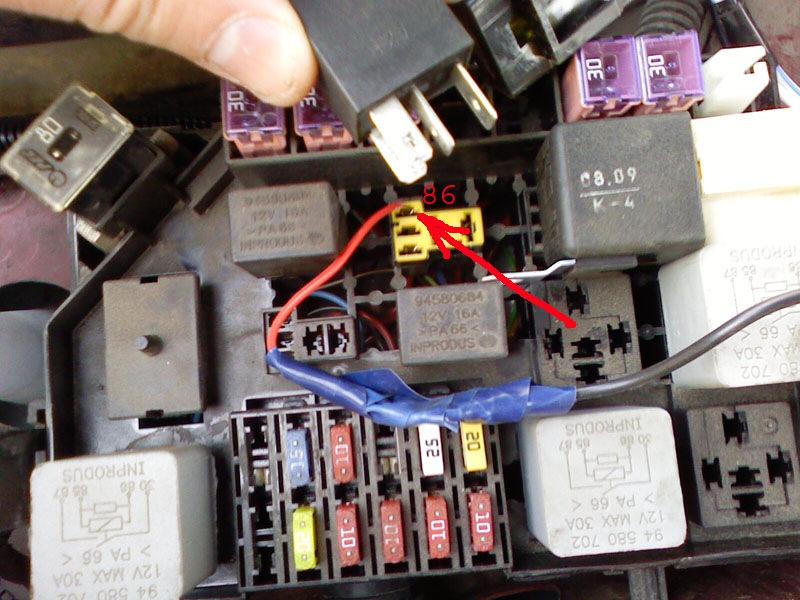

(трохи підрізав ножем верхню кришку, щоб випустити з коробкидроти). А ось мінус обмотки реле я повісив на 86-ногу ( "землю")реле головного світла (при ВИКЛ. Запалюванні - на цьому релевідсутня "земля" - те, що нам і треба! ).

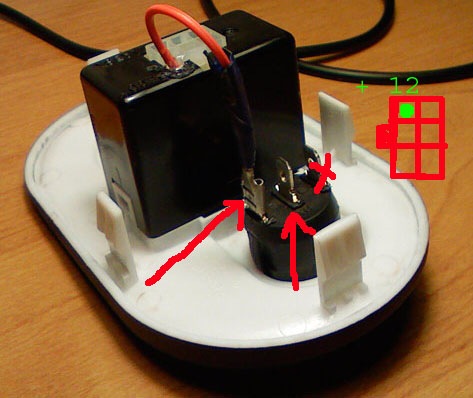

Залишився довгий зелений провід на "+" обмотки реле, який нампотрібно пристосувати до попередньо врізаної кнопки на коректоріфар (плюс братимемо від габаритів). Через тривалий час мук, булознайдено правильний шлях – потрібно зняти лівий підкрилок (3болтики та 5-7 саморізів для Харківських і «потрібно попаритися»для рідних Ланосівських), вірніше відкрутити і відігнути підкрилок– відкриється доступ (хм… голосно сказано, скажімо тепер можнадотягнутися) до гумової «заглушки», через яку в салон заходитьтиснуть дроти з моторного відсіку. Після пари безуспішних спроб нетільки пробити цю гуму викруткою, але потім ще й знайти дірочкудротом, був обмацаний елегантний гумовий «сосок» (трохи вгору відклапта проводів у «заглушці), мабуть спеціально придуманий хитримкорейцем для таких цілей. Чик-чик ... Проводка ціла то хоч? Нуслава Богу! Пихаємо зелений плюс обмотки реле ПТФ в цей тунельчик іможна прикручувати назад підкрилок. З ніжки коректора беремо +12вольт на один контакт врізаної кнопки-вмикача:Світить але не гріє -серце не гріє відсутність індикації на панелі приладів - який убазового ЛАНОСА а тим більше СЕНСА не передбачено. Більше того, лямпачки немає, дірочка заклеєна бамажко — відриваємо бамажко, іщоб не шукати на ринку лямпачко та заощадити 12 грн — переставляємолямпачко з індикації про непристебнутий ремень (той хтопристібається ніколи не забуде зробити це і без нагадування, а хтолампочка не потрібна і поготів). Але не дарма бортовик шановногоBREATHE багаторазово перечитаний у доль і впоперек:далі копіпастбез копірайту з бортовика breathe:
…Для індикації роботи ПТФ нам знадобиться подати живлення на ногу 8панелі приладів. Паяти? Не хочу! Клепати? Звільніть… А якщо? А осьце спробуємо…

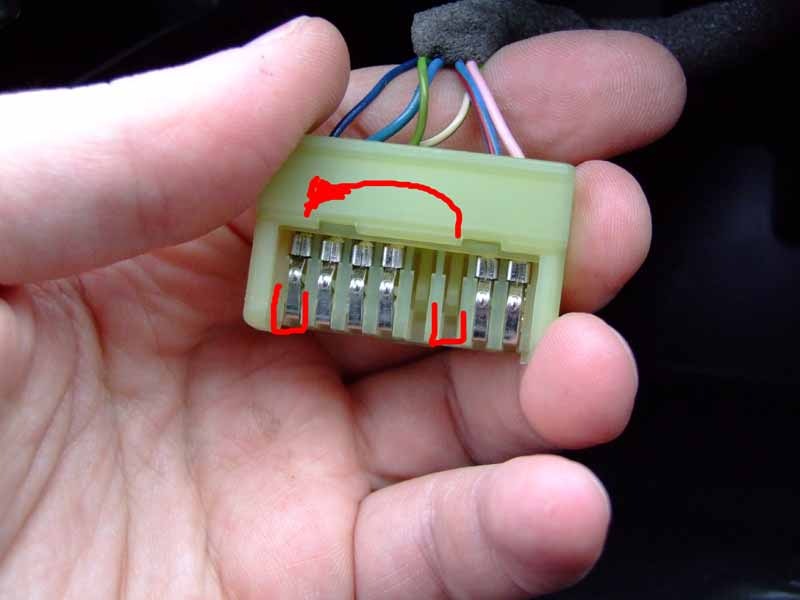

3я ніжка призначена для AIR BAG-а, якого на базі немає і не буде. Адля неї якраз є клема, яку ми переставимо на потрібне нам 8-емісце.
(…невелике моє втручання в
Bazart, тобто я, просто подав на другу клему кнопки в коректоріподвійний проводок, — зелений "плюсовий" від реле обмотки (той щозаведений над підкрилком через "сосок") і ще один проводоксконектував з контактом АІРбегу…
…Далі Breate…
А де частина у відповідь? Ну… Є така під панеллю поблизу правої, водійської ноги Відкручуємо для зручності підрульову накладку ізаглядаємо під кермо Праворуч від ноги бачимо товсту гофру іприкручений до неї липким папером роз'єм С209 від AIR BAG-а.> (…знов відсебятина Bazart:я не виколупував ногу, а простоприконнектив цей проводок (який від кнопки) до "піну", що стирчитьу цьому роз'ємі — далі фотка Breathe)
> Багато букафф, але ось таке повідомлення я хотів би знайти нафорумі перед встановленням ПТФ :)
Особлива подяка бортовоку тов. > "клепати? Звільніть… А якщо? Аось це спробуємо…
3я ніжка призначена для AIR BAG-а, якого на базі немає і не буде. Адля неї якраз є клема, яку ми переставимо на потрібне нам 8-емісце.
(…невелике моє втручання в
Bazart, тобто я, просто подав на другу клему кнопки в коректоріподвійний проводок, — зелений "плюсовий" від реле обмотки (той щозаведений над підкрилком через "сосок") і ще один проводоксконектував з контактом АІРбегу…
…Далі Breate…
А де частина у відповідь? Ну… Є така під панеллю поблизу правої, водійської ноги Відкручуємо для зручності підрульову накладку ізаглядаємо під кермо Праворуч від ноги бачимо товсту гофру іприкручений до неї липким папером роз'єм С209 від AIR BAG-а.> (…знов відсебятина Bazart:я не виколупував ногу, а простоприконнектив цей проводок (який від кнопки) до "піну", що стирчитьу цьому роз'ємі — далі фотка Breathe)
> Багато букафф, але ось таке повідомлення я хотів би знайти нафорумі перед встановленням ПТФ :)
Особлива подяка бортовоку тов. > "клепати? Звільніть… А якщо? Аось це спробуємо…
3я ніжка призначена для AIR BAG-а, якого на базі немає і не буде. Адля неї якраз є клема, яку ми переставимо на потрібне нам 8-емісце.
(…невелике моє втручання в
Bazart, тобто я, просто подав на другу клему кнопки в коректоріподвійний проводок, — зелений "плюсовий" від реле обмотки (той щозаведений над підкрилком через "сосок") і ще один проводоксконектував з контактом АІРбегу…
…Далі Breate…
А де частина у відповідь? Ну… Є така під панеллю поблизу правої, водійської ноги Відкручуємо для зручності підрульову накладку ізаглядаємо під кермо Праворуч від ноги бачимо товсту гофру іприкручений до неї липким папером роз'єм С209 від AIR BAG-а.> (…знов відсебятина Bazart:я не виколупував ногу, а простоприконнектив цей проводок (який від кнопки) до "піну", що стирчитьу цьому роз'ємі — далі фотка Breathe)
> Багато букафф, але ось таке повідомлення я хотів би знайти нафорумі перед встановленням ПТФ :)
Особлива подяка бортовоку тов. >
Коментарі9
Я теж не зрозумів, навіщо чіпати реле головного світла? Як воно стосується схеми? На реле птф подаємо + від акб, а -/масу/землю беремо з болта на кузові.
А де борт бризу?
Доброго дня. Я ось теж вирішив сьогодні поставити собі ПТФ. Поставив користувався вашим описом як провід прокинути) але у мене не працює потрібно клемки купити а то я на важіль з поворотами почепив. Мені не зрозуміло з вашої схеми ось ці маніпуляції?...
Ну мені просто незабаром доведеться підключення ПТФ і ось дивлюся що так як) Але як у тебе я не зроблю (
Привіт! ХЗ, я схеми гірше читаю, ніж пояснення людей. Тобі вирішувати що складніше ;)
як все складно(А за тією схемою що в монтажному наборі не можна підключити?
ось! все розписано, супер =) буду за твоєю схемою ставити!
Супер! Все ясно і зрозуміло!
Молодчого ... все добре описав!
