, воно працювало але не довго

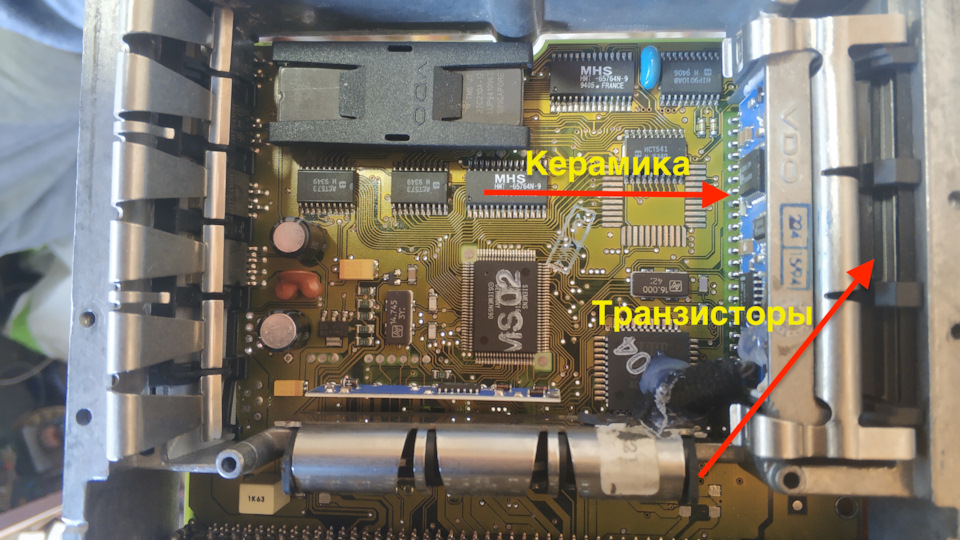

Хворе місце цих блоків як на моторі м104 та і на моторі м111 цекерамічна плата управління (драйверів) транзисторів котушок.

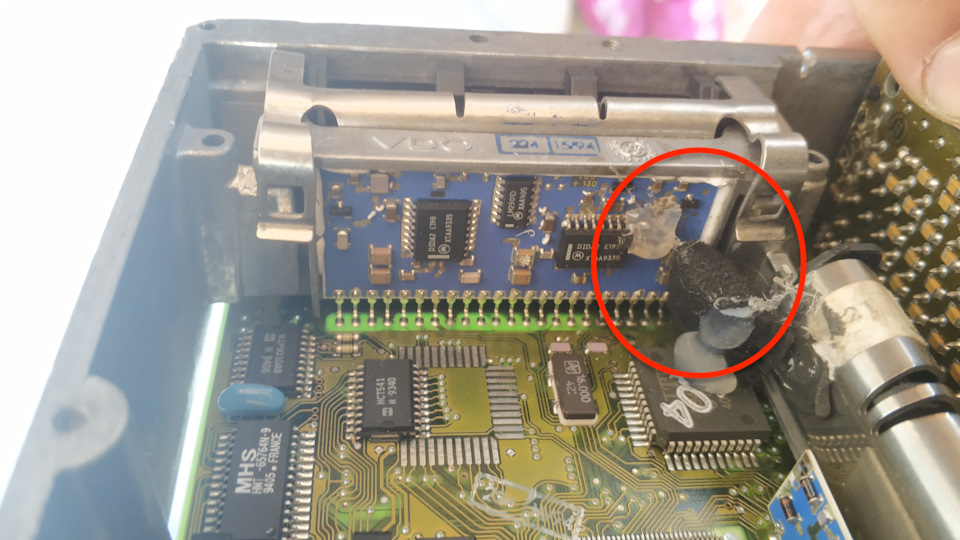

Через якийсь час у мене сьорбнув один канал, і відвалилося двациліндри але завдяки золотим рукам, світлій голові, і неуїбноювпертості Solo-62 Ця проблема була вирішена.
< Але кераміка підвела знову, і через місяць - інший, з'явилисятроїння і провали обертів на гарячу, при виключенні запаленняпроблема на час пропадала. Що, час заряду котушки набагато більшепокладеного що загрожує смертю котушки або ж транзистора вихідногокаскаду.
Так у минулий ремонт Solo-62 > " з цією платою, тобуло ухвалено рішення міняти кераміку повністю.
Для цього було знайдено інший блок
це блок від мотора м104 із кузова w202. Цей блок з кан шиною таіммобілайзером, так як було прийнято рішення міняти кераміку тобуло пофіг з чим він, головне щоб збіглися керамічні плати, а вониідентичні, на 6 циліндрів м104 і на 4 циліндри м111.

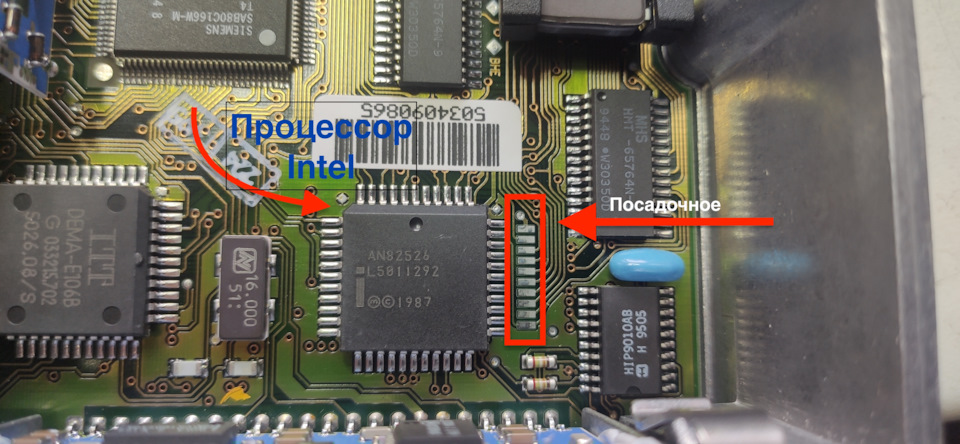

Після розтину блоку з'ясувалося, що крім керамік ідентичнимивиявилися і самі блоки, причому абсолютно, за винятком одного…Знайомтеся процесор Intel. Процесор Intel саме він відповідає заспілкування блоком по кан шині і відповідно іммобілайзер. Поруч ізпроцесором бачимо посадкове на 10 ніжок.
Взявши до рук блок VDO 0165457832 бачимо наступні…
VDO 0165457832 замість процесора мікросхема.
це звичайний восьмиканальний комутатор.
І так, плати в цих блоках ідентичні абсолютно, від слова зовсім, різниця тільки в процесорі та прошивці ПЗУ, але як виявилося все цеможна виправити., і зрозумівши що легше перепаяти

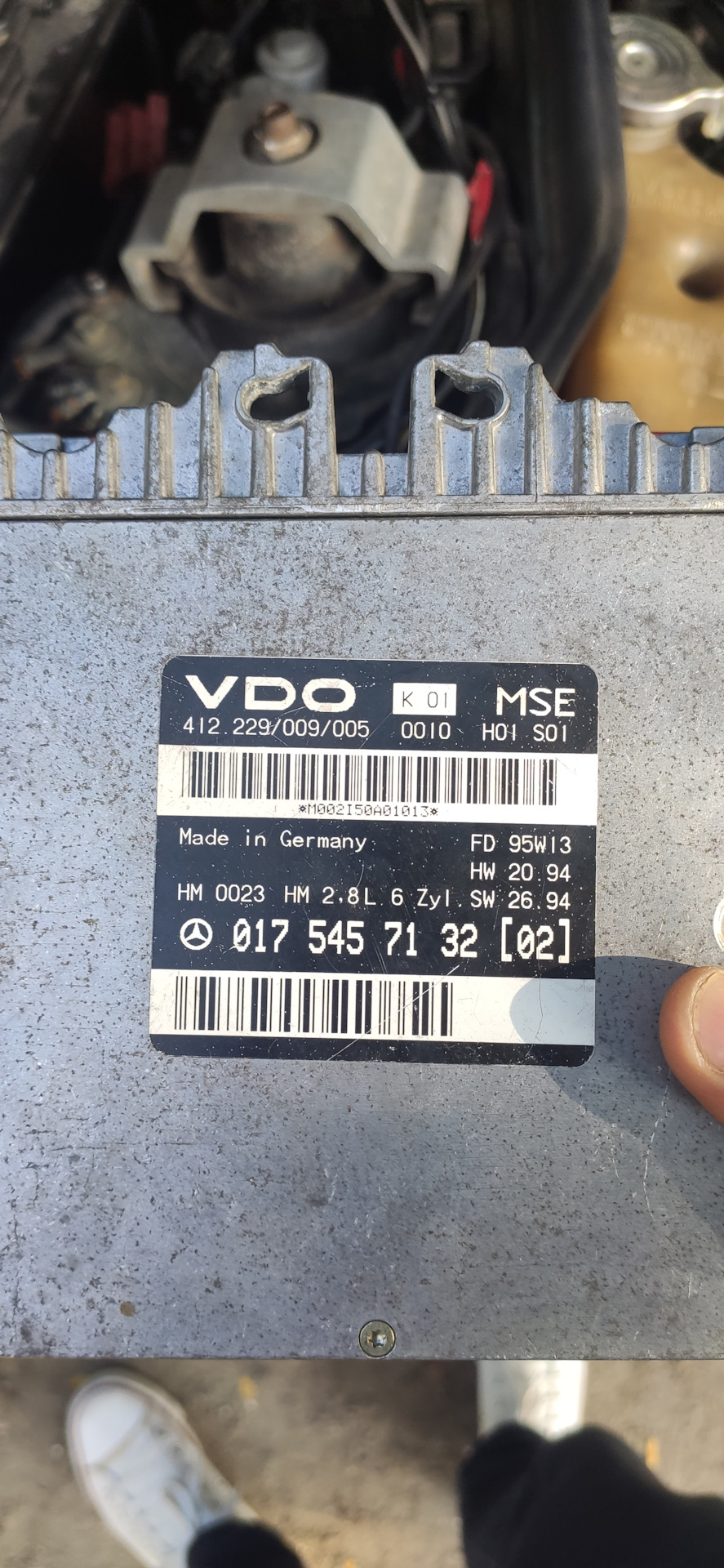

ЦЕ VDO 0175457132

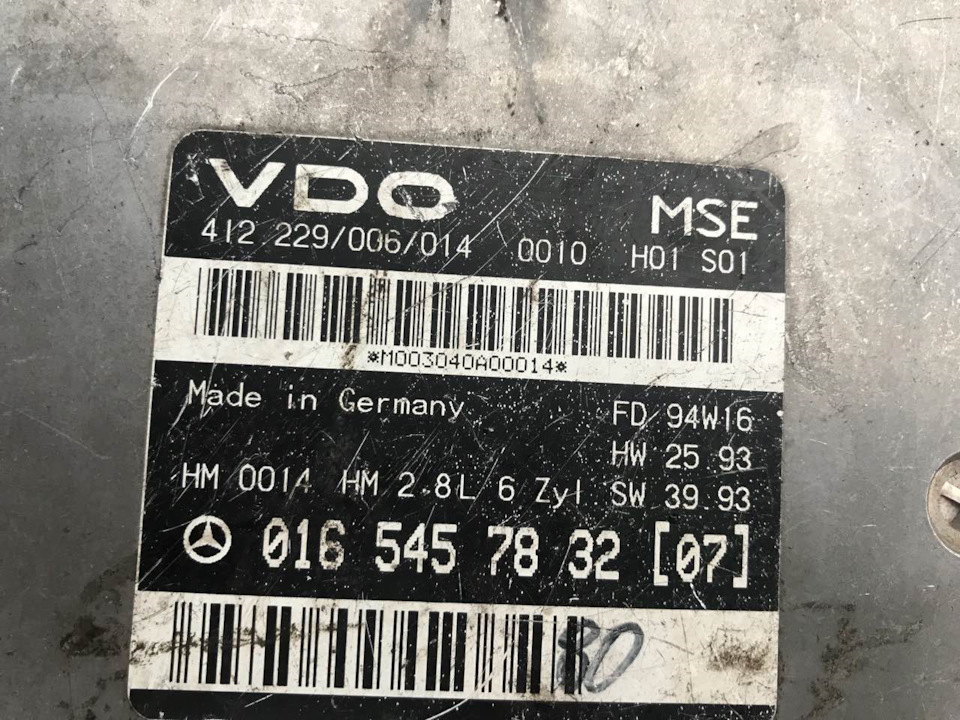

і ось ЦЕ VDO 0165457832
ніж ОСЬ ЦЕ
і зробити з іммобілайзерного блоку безіммобілайзерний.< br/>
Мікросхема HCT541 є у вільному доступі і коштує копійки, так що уразі невдалої спайки її можна легко замінити.
ПЗУ сидить у посадковому і для запуску його треба простопереставити в блок з робочою керамікою, у нашому випадку в VDO0175457132.
І так:
VDO 0165457832 - коштує 1900 $ б\у.
VDO 0175457132 - коштує близько 300 $ максимум, мікросхема HCT541 -коштує близько 7 грн. (це навіть не 50 центів), перепаювання якщо єнавички — безкоштовно.
Ось такий варіант вирішення проблеми!
Усім рівних доріг, і ні цвяха ні жезла! )
< /p>
Коментарі18
Привіт усім, питання по темі, М104 2.8 на w210-Згорів 1канал-померло 2 циліндраКупил блок з гарантією- але машина не заводиться з ним, що потрібно зробити і чи робиться на цих блоках+ фотоЗаздалегідь дякую за інформацію
Добрий день! Прописати в новий блок ваш іммобілайзер, це найбезболісніший шлях. Ну або перепаяти чіп повз, що більш трудомістке.
Спасибі за допомогу! Усіх благ
У мене мерс 124 мотор 104 3.2л у нього здох ебу і купили іншу точно такий же але деякі цифри не збігаються ебу який купили з іммобілайзером ніхто не зміг відключити іммо і питання можна процесор іммобілайзера старого блоку перепаяти на новий?
Здрастуйте! Які цифри на старому блоці і які на новому? У вас стояв з іммо чи без?
У мене з іммо стояв, цифри які незнаю завтра подивлюсь
А взяли ви блок, теж з іммо? По нутрощах блоки однакові? І що згоріло у вашому блоці?
Та блок яку взяли з іммо, рідний блок взагалі не працює бензонасос, іскра, імпульс на форсунки немає
Нехай електрики подивляться ланцюги живлення у вашому блоці. Всім що ви перерахували керують різні елементи, всі разом вони зігріти не можуть, можливо проблема живлення в блоці або до нього. Скиньте фото нутрощів ваших блоків і я вам скажу, чи можна ...
Я сам електрик харчування та маса всі присутні
Де, на фішці? А в самому блоці? Може там елементарно діод або кондер з живлення згорів і блок просто не запускається. там не одне живлення, схема підключення блоку є?
Та на фішці є харчування але блок не дивився так як я не електронник
Ось схема підключення блоку, drive.google.com/file/d/1…Y-D_vUP/view?usp=drivesdk перевірте ще раз все живлення. Якщо є електронник нехай подивиться блок, і скиньте фото нутрощів.
Дякуємо
Блоки однакові, перепайка чіпа іммо вирішить проблему. Але я знайшов би когось хто зможе перепрошити іммо старого блоку на новий без перепайки.
За нутрощами напевно однакові я не розкрив
Салам брате, вирішив проблему? У мене точнісінько така ж проблема
