Задавши питання з приводу вмикача отримав масу різних варіантів. Нажаль, всі вони виявилися не вірними.

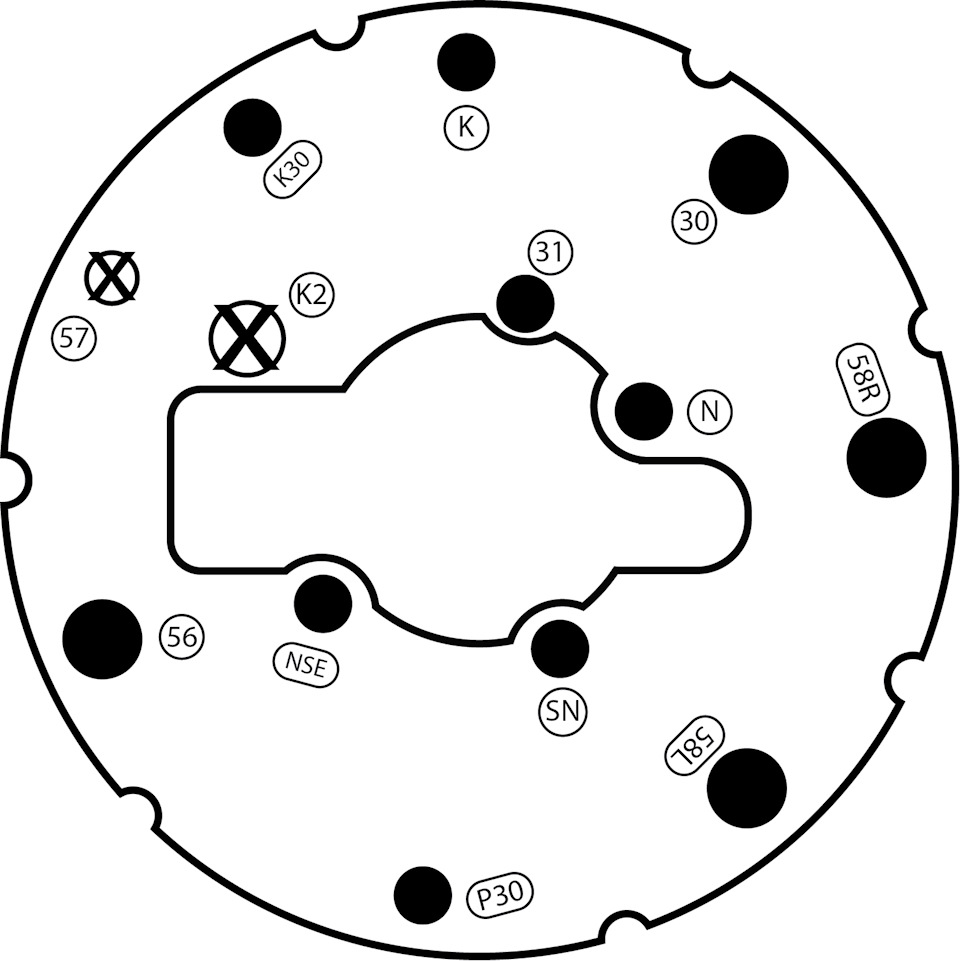

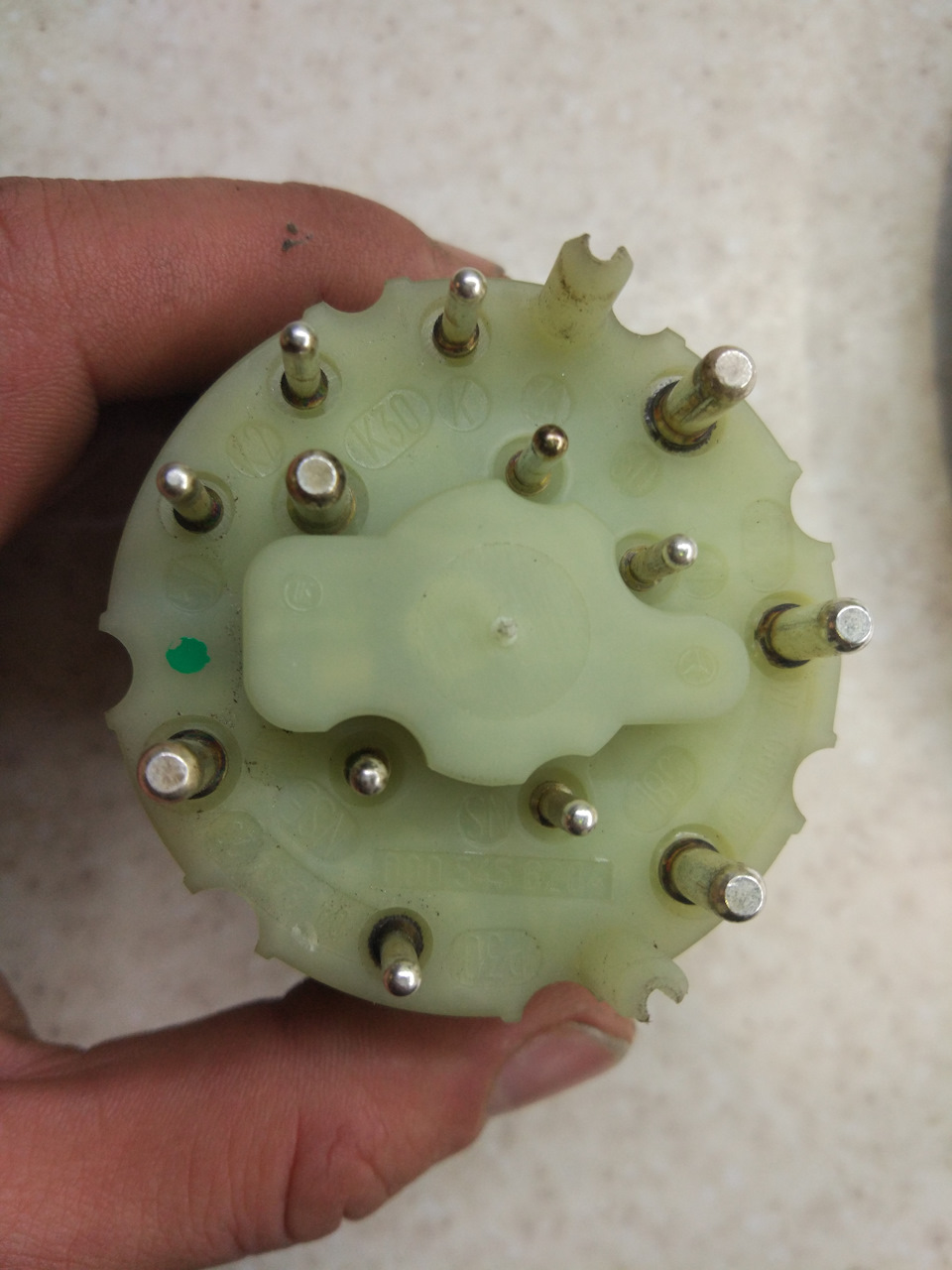

І так, існують два типи цих самих вмикачів 11 і 13 пінів:такий А.w202)
Запчасти на фото:0005456404
у нього інший шток
Те ж саме, толку вид з боку

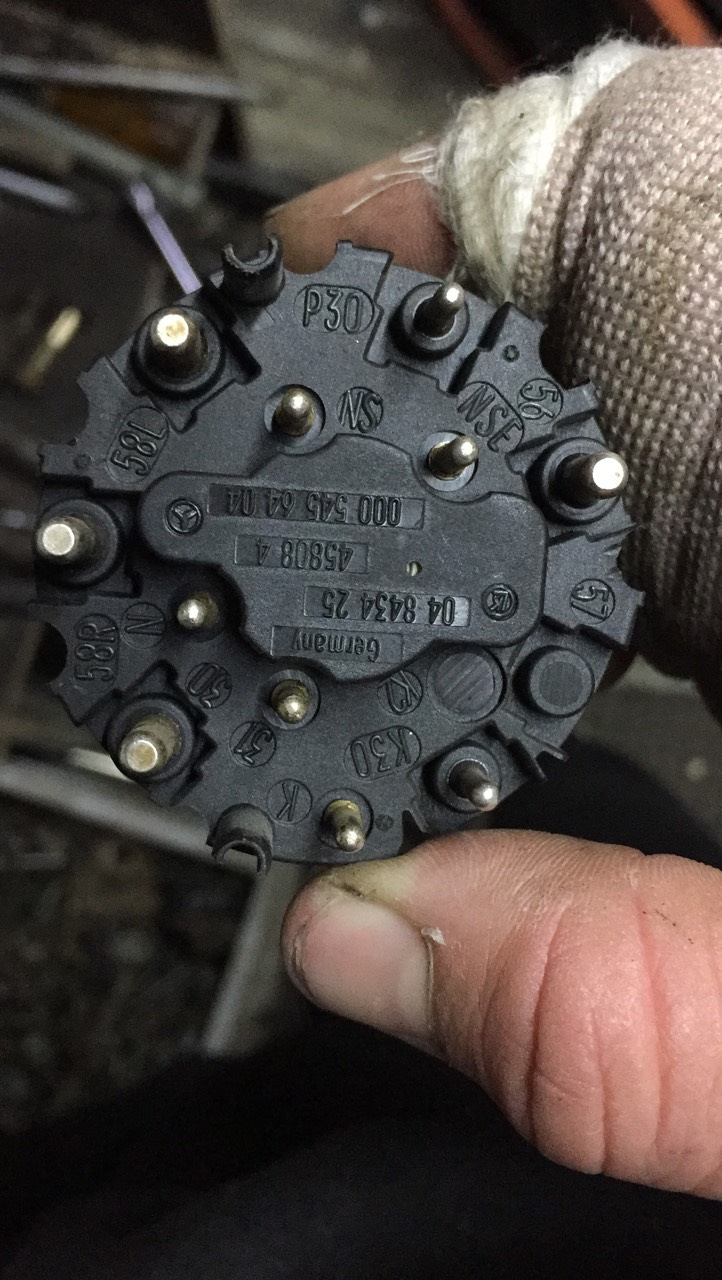

А0005456004
і звичний шток Теоретично це від W140 і як видно з фото на ньомутеж 13 пінів, на жаль не знаю його номер, так само у ньоговідмінність у тому, що на лицьовій стороні у нього немає "вух" длякріплення в торпеду.

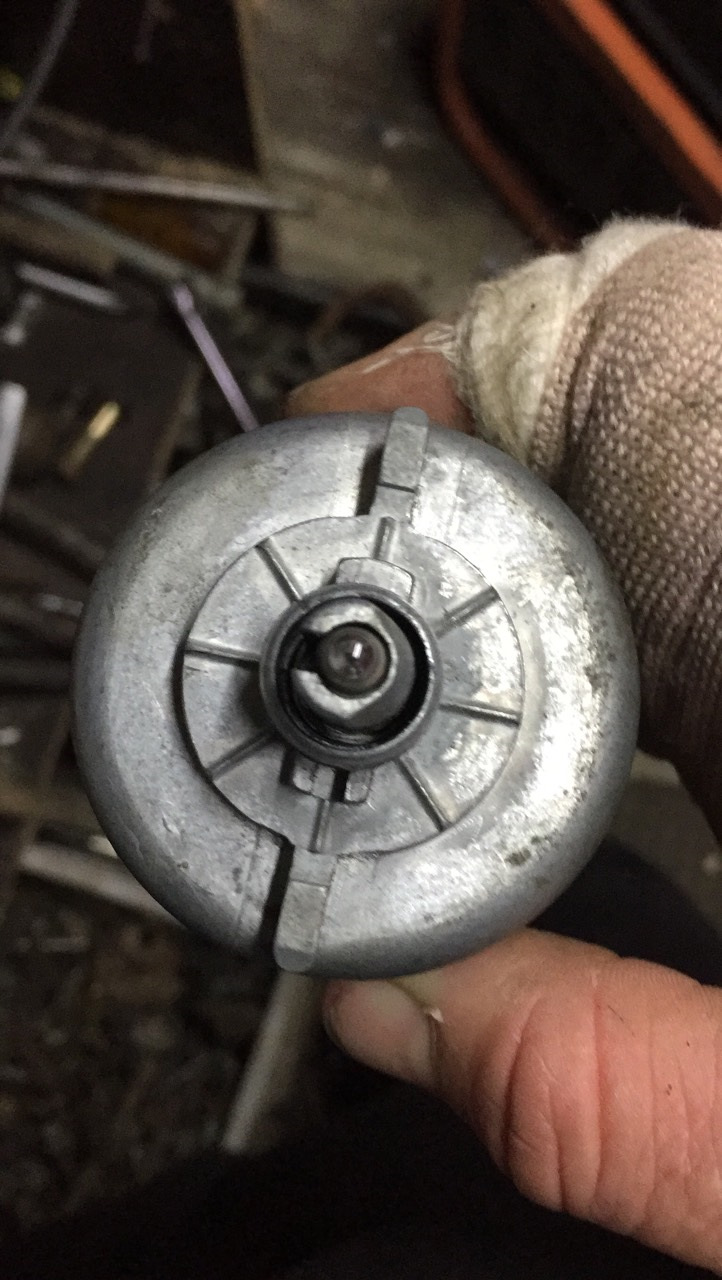

це силуміновий шток
той самий шток
і внутрішня частина кришки, згодом вона розсипається
Контактна група, на диво в хорошому стані. Штор легко змінюється, якщо раптом комусь знадобиться. Ті маючи два перемикачі можназібрати один, який потрібний.

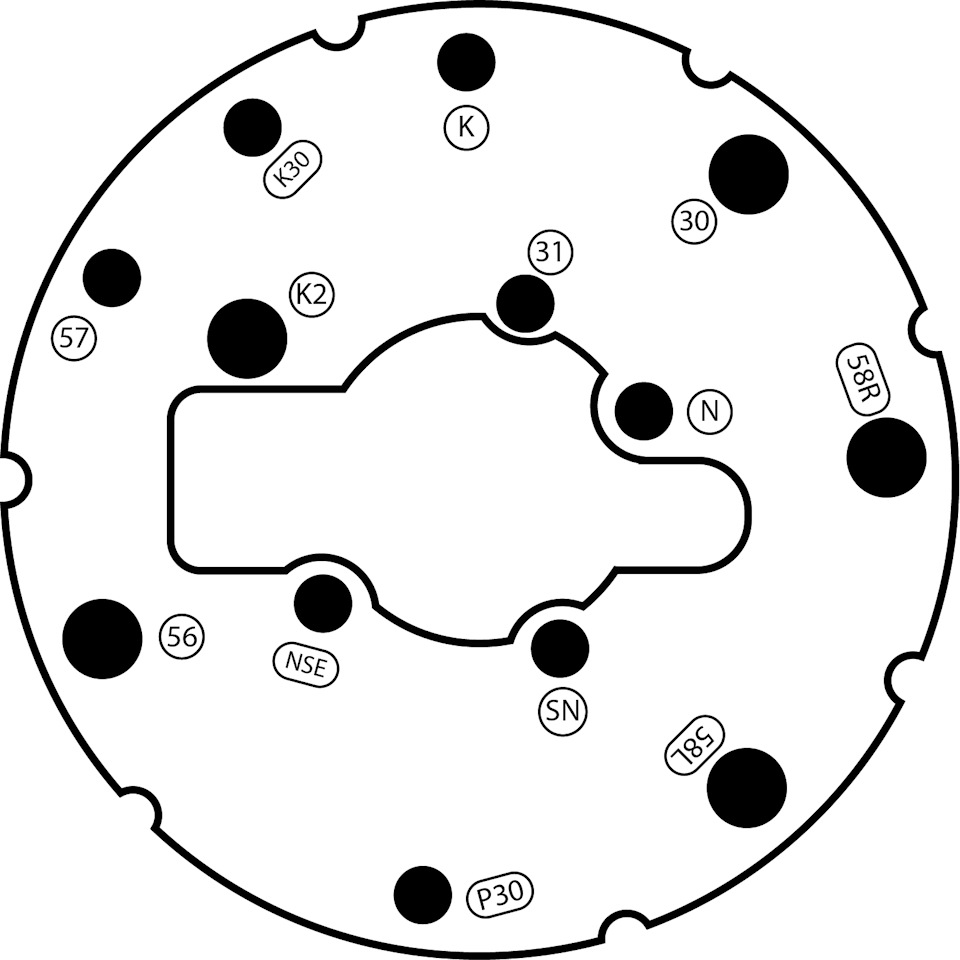

Ну а тепер до найцікавішого, для прикладу візьмемо A0005456204
30 — запалювання, і акум;
31 — маса, лампочка підсвічування в перемикачі;
К — лампи підсвічування та 16-й пін на блоці світла, воно ж К2 (відсутнє на 11-ти піновому перемикачі;
К30 - перед F3, 6-й пін на блоці світла і омиваель фар;
NSE - перед F4, ПТФ-ки;
N - ПТФ передні, 5-й пін на блоці світла;
NS - ПТФ задні, 11-й пін на блоці світла;
58R - правий габарит, до F3, F4; < br/>
58L - лівий габарит, перед F8;
56 - ближній на "гітару";
Р30 - паркувальні йде з замку запалювання;
<
57 — гіпотетично додаткові габарити (відсутня на 11-ти піновомуперемикачі). Габарити) маємо дві групи контактів НЕ скомутованихміж собою.
1-а:58R+58L+30(11 pin)+57(13 pin)
2-а:K +K30(11 pin)+K2(13 pin)
При перемиканні у друге положення (ближнє світло) ми маємонаступне:
1-а:58R+58L+30+56
2-а:K+K30(11 pin)+K2(13 pin).
При перемиканні в положення паркувальних вогнів;
Р30+58R — правий габарит;
Р30+ 58L — відповідно лівий габарит.
У моїй теорії, ці самі, злощасні 57 і К2 потрібні коли вам хочетьсяпідключити дод. ПТФ в бампер, так само в роз'ємі у відповідь є двавиведення під дроти навпроти цих самих пінів.
На всіх перемикачах є два клацання для включення ПТФ, перед ізад.
Якщо у вас стоять ПТФ у бампері, тоді вам треба шукати 13-типіновий вмикач. Якщо ж ні то вам підійде будь-який, головне щобйшов у комплекті з ручкою! )))
Загалом якось так! ))
Всім ні цвяха ні жезла та рівних доріг!
