І знову всім здрасте =)
Дійшли руки нарешті до підсвічування клімату. Підсвічувався він умене не дуже, тільки одна ліва половина. Після розбирання виявилосящо для підсвічування є 4-рі отвори для лампочок, але в моємувипадку стояли тільки дві і то одна згоріла. Не потрібні, головне 4отвори під гвинти) прибрав ШІМ на 555 таймері бо блок регулюванняяскравістю підсвічування працює на основі ШІМ (в ньому зібранасхемка і стоїть полевик), і я не бачу сенсу робити регулюванняяскравості підсвічування клімату окремо від загальної.
Робимо плату :

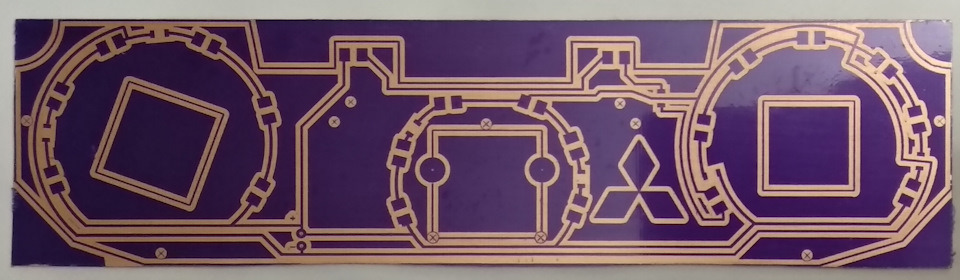

оліт з фоторезистом після засвічення та змивки

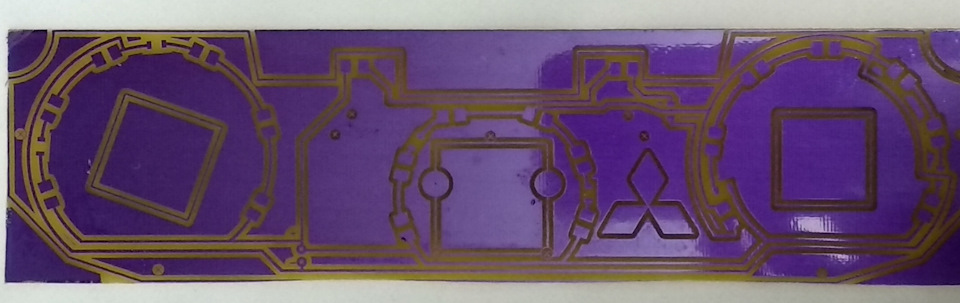

Після травлення

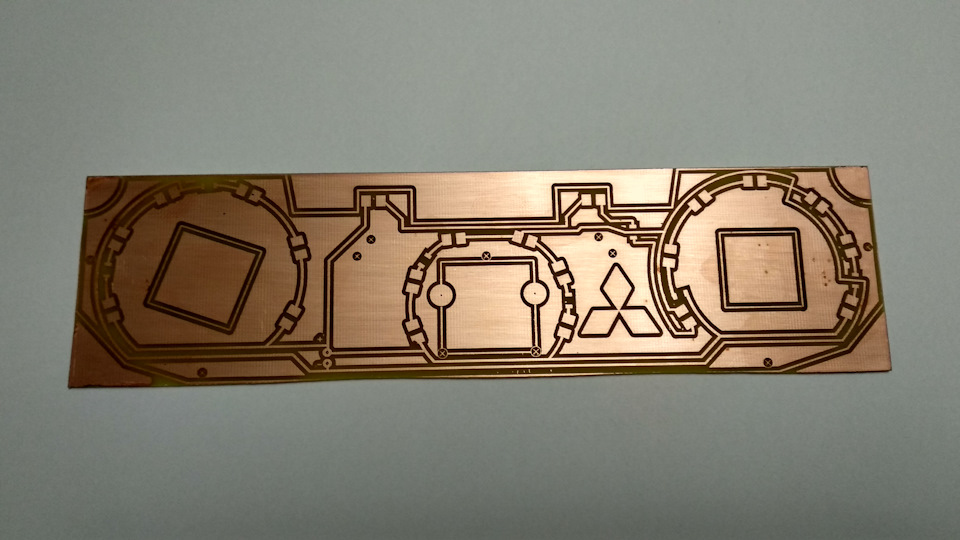

готовий результат

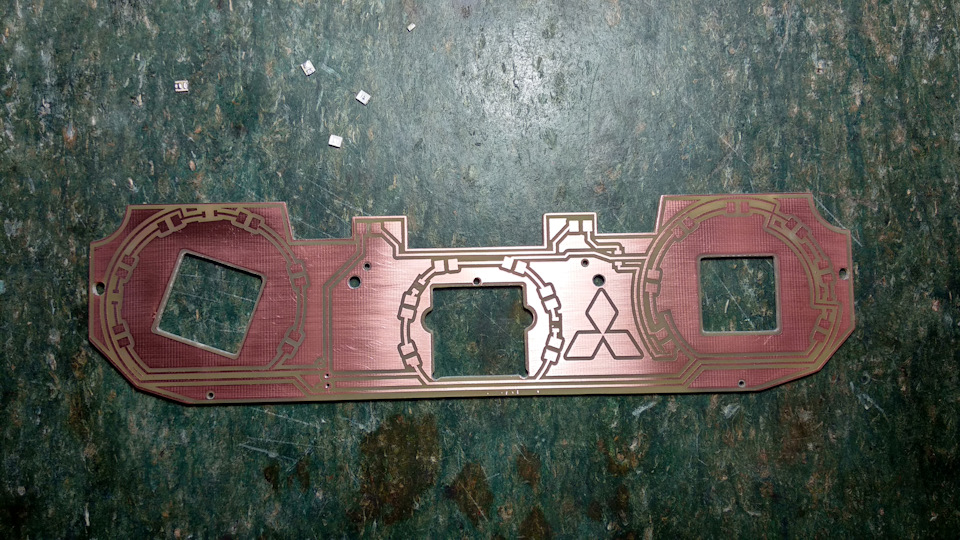

допрацював напилком і на свердилці

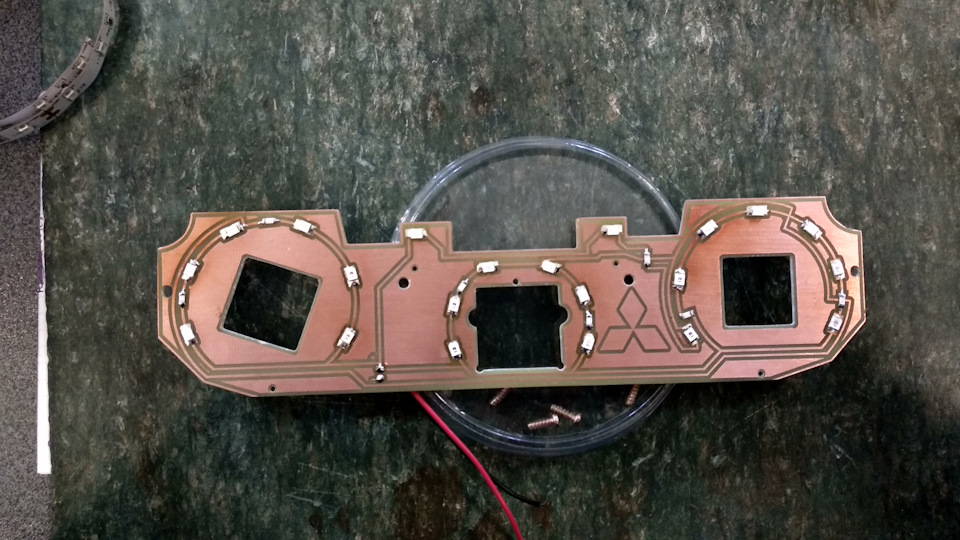

Запаяв світлодіоди
Світлодіоди я відпаював зі світлодіодних стрічок. Оліту для новогопідсвічування 1, 5мм) щоб потім не було проблем із встановленнямплати в панель авто. p>
Дуже сподобався ефект зміни кольору на ручці
виконаної роботи.
Далі заміна підсвічування в кнопках і приладовій панелі.
Так само можу виготовити плати на замовлення, якщо що пишіть.
Дякую що дочитали, завжди радий бачити Вас у своємубортжурналі.
PS друк може хтось сам вирішить зробити =)
PSS З блоку регулювання яскравістю (реостат) на заведеній машинівихід 12вольт що норма для світлодіодної стрічки. Це ж не ВАЗ.
Реостат зібраний на ШИМ перетворювачі вже з конвеєра.
Коментарі19
Хто-небудь підкаже на скільки ставити резистор опору після реостату, за умови, що просто лампи розжарювання будуть замінені на звичайні 12 вольтні діоди і в приладку і в панелі клімату?
Якщо я тебе правильно зрозумів, то жодного резистора не потрібно. Світлодіоди ж у тебе з резисторами повинні бути так як ти кажеш, що вони на 12 вольт
Немає вони без резисторів, ніяких написів немає, базуюся тільки на словах продавця, про 12 вольт
Тоді резистор потрібен, бо від 12 вольт згорить він. Знайди в інеті калькулятор для світлодіодів і розрахуй резистор для нього. Або пиши в ЛЗ
Спасибі велике, в новому році напишу
Ні як не зберуся запиляти звіт. Коротше, Сергій зробив плату. (ДЯКУЮ!) Я її отримав, змонтував. Радий як слон)
Красавчик! Я б собі теж хотів би з підсвічуванням чогось зробити, щоб вирівняти інтенсивність підсвічування, а то якось тьмяно і не рівномірно ...
Світлодіодна взагалі супер, Так само можу виготовити плати на замовлення а трохи пізніше і приладки теж. Якщо цікаво то в ЛЗ.
Скільки разів бачу повторення цієї схеми і ніхто її не переробив на правильну. Ну не правильно зезісори ставити посеред ланцюга світлодіодів, він повинен стояти до світлодіодів.
А що таке правильно? Струм у ланцюгу протікає з одним значенням де не постав резистор.
Резистор обмежує струм в ланцюзі світлодіодів. Значить стояти повинен ДО світлодіодів. А не різниці, де в ланцюзі.
Так він це і робить. Хіба він струм у цьому випадку не обмежує?
Для когось з 3х діодів? Загалом, фізика, шкільний курс. Інфи в інтернеті повно.
Чому тоді виробники світлодіодних стрічок ставлять резистори в середині ланцюга. Я ще не бачив правильної світлодіодної стрічки.
На стрічці не видно розведення доріжок)
Стрічка, схема. Те, що резистор між діодами, не означає, що він так само розлучений за схемою.
Це так що б хтось згадав шкільний курс фізики, а то явно прогулювали його. Струми I1(R1), I2(D1), I3(D2), I4(D3) рівні між собою, тому що це, по суті, один і той же струм. кільцю + акумулятора - резистор - світлодіод - - акумулятора ... Значить, чере...
Я нічого не плутаю, але таке підключення світлодіодів неправильне! То чого в цьому випадку обмежить резистор?
Це взагалі щось нове. Ви закон Ома знаєте? Це єдиний послідовний ланцюг і тут все одно розташування резистора головне що б він був. Ви на біле говорите сіре і навпаки. З вашого боку тільки одне слово не правильно і жодного підтвердження своєї правди....
