Перелопативши просто море інформації з цієї теми стало зрозумілонаступне, нам знадобляться:
1. Модуль USB INTERFACE UNIT
96120- 1H700 (для підтримки яблучних девайсів), або
96120-1H500 (для звичайних смертних, або любителів гатжетів відгугла як я).
2. Блок гнізд
> 961201H200 (знову ж для еліти), або
961201H000 (для звичайних робочих)
3. Проводка,
номера деталі не знаю, і не цікавився, бо її і в білий день зліхтариком не знайдеш. І не дізнавався, тому що моя єврейська жилказіграла свою роль, і я вирішив напружити товариша, який живе вПольщі, таким чином порившись трохи на алегро зібрали весь набір (крім проводки) десь у районі за 40 $.

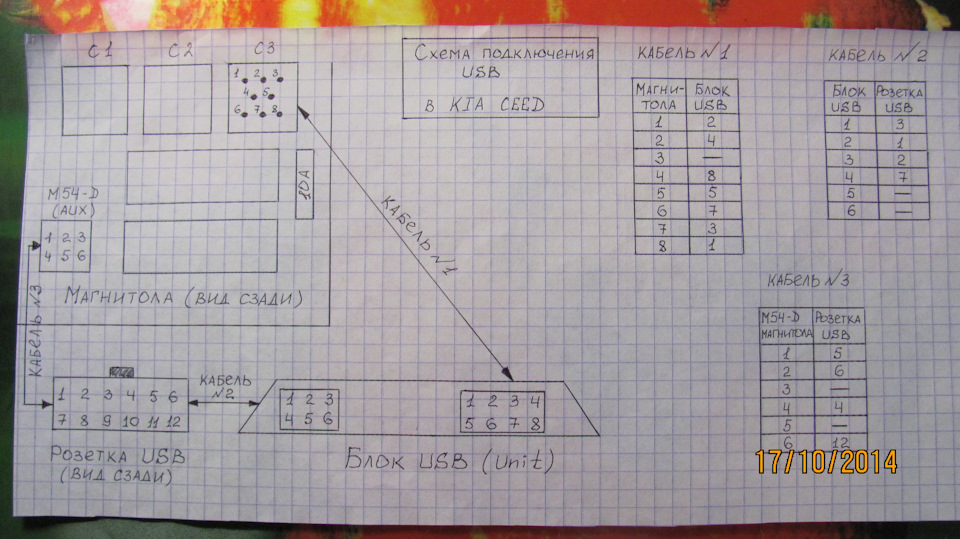

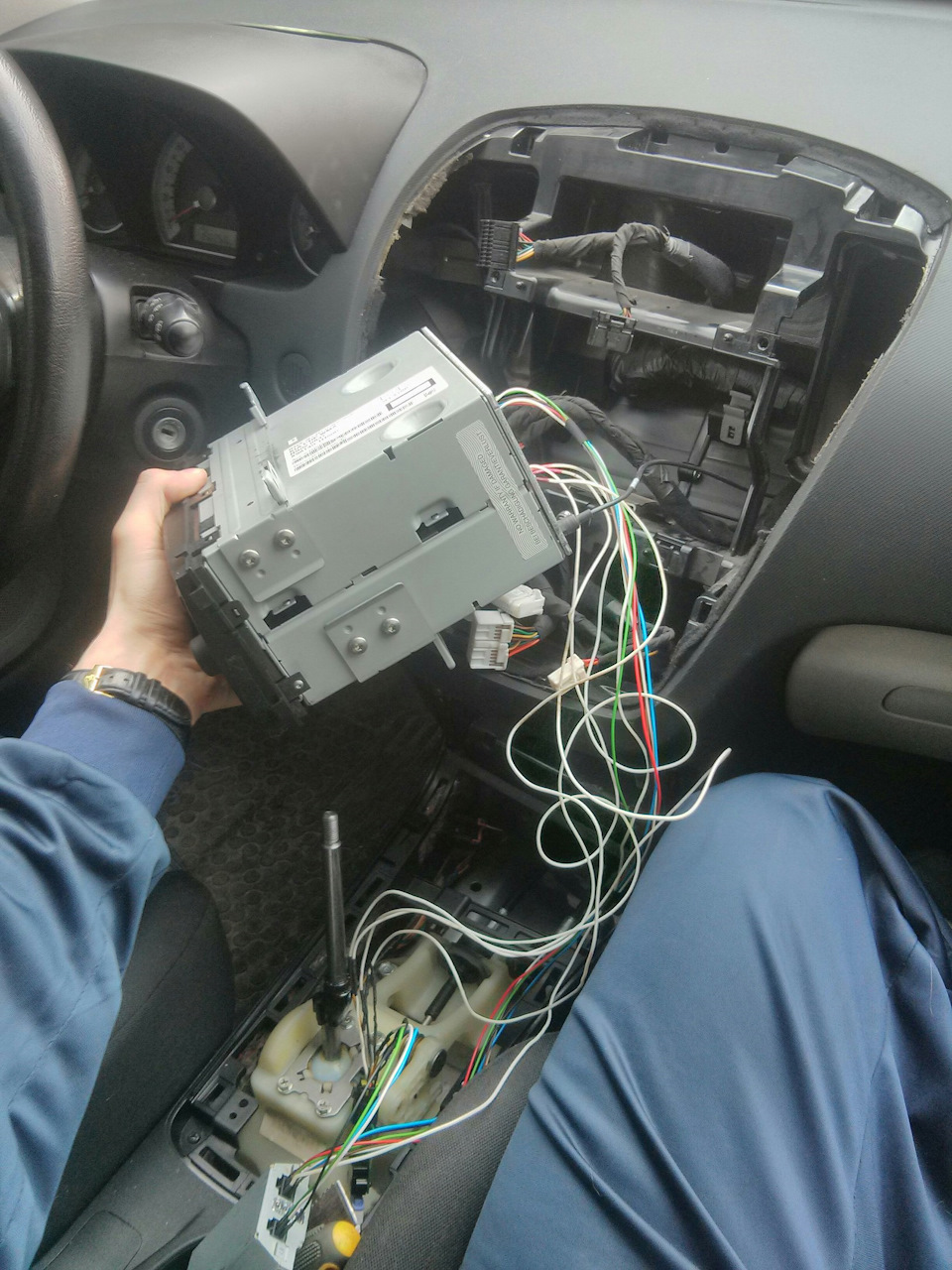

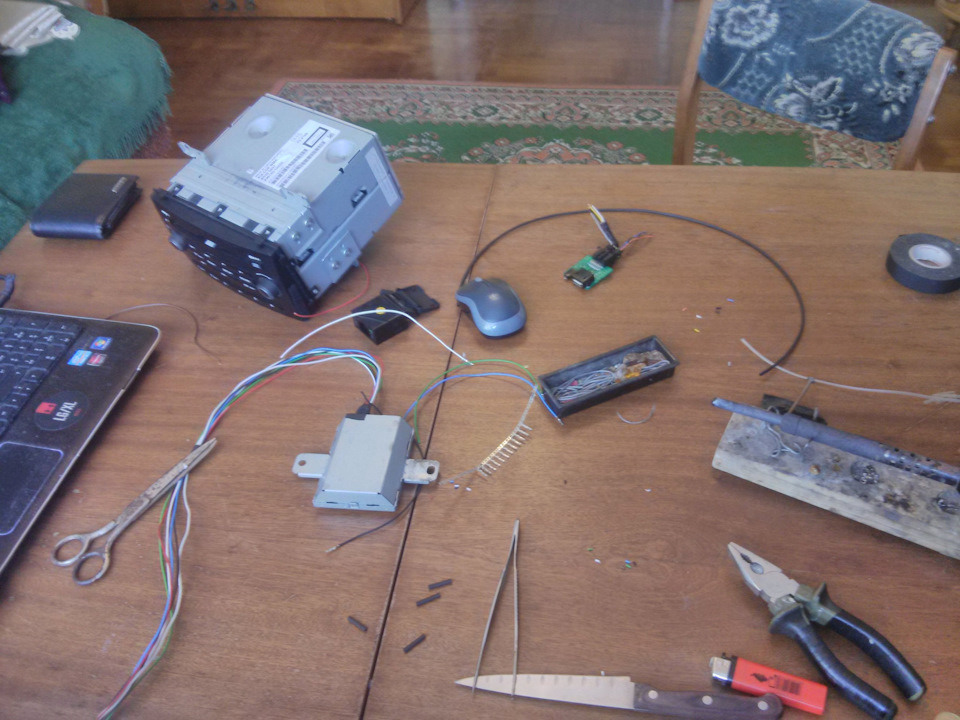

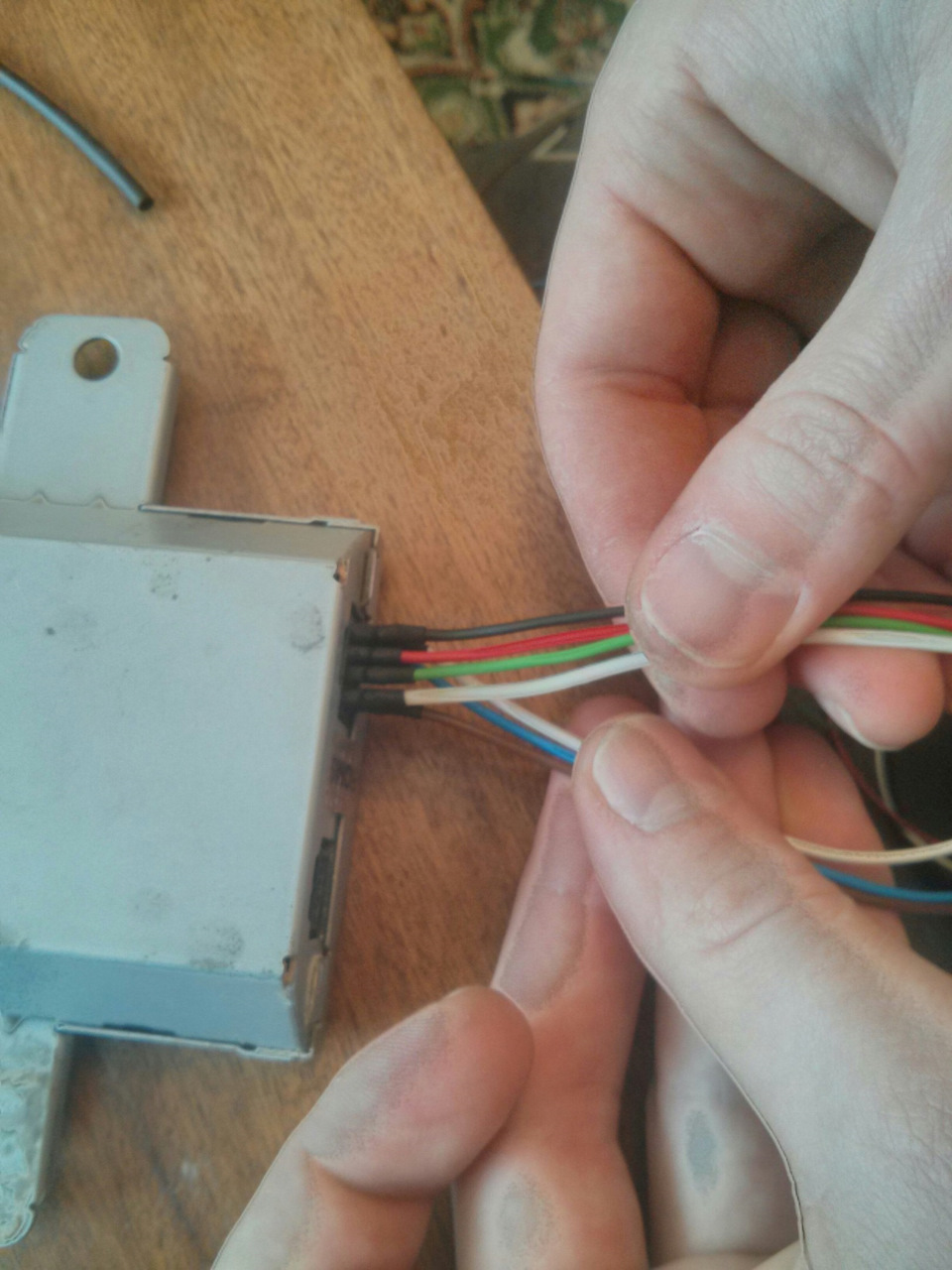

Витративши ще кілька людиногодин я знайшов близько трьох варіантіврозпинування, і близько сотні коментарів про те, що жоден з них неробітник. Вибравши з усіх зол найменше я прийняв за основу данийваріант, і включив паяльник у розетку. Елементи думаю немає сенсурозповідати, тому що в інтернеті достатньо відеозаписів про те, якце робиться. Отже, розбираємо-знімаємо-паяємо-скручуємо-радіємо.Але щастя було не довгим проїздивши близько тижня флешка глюканулапід час програвання музики включилося радіо, і магнітола пересталабачити usb вихід. Не маючи часу та можливості розбиратися з даноюпроблемою, просто забив на неї. На мій великий подив при наступнійспробі через два дні флешка чарівним чином самозцілилася і зновупочала працювати. Було прийнято рішення знову все розібрати, іконтакти проводки, яку я паяв залити термоклеєм, так і зробив. Алезнову ж таки через тиждень все повторилося. Сама магнітолаповодиться дуже дивно, збої трапляються в момент різкого натисканняна педаль газу, або після 1-2 годин безперервної роботи. Є підозри, що вони пов'язані з перепадом напруги, також в інтернеті вичитавінформацію, що нештатний ксенон також може бути причиною такихнеприємностей. Думав пробувати якимось чином пустити постійнунапругу на саму магнітолу, щоб перевірити цю теорію, але вчорашнійдень мене просто вибив із колії. Після тригодинного програваннямузика знову ж таки вимкнулася, флешка перестала вмикатися і лишереагувала на ручку перемикання передач (як видно на відео).Розібрав обшивку центрального тунелю, але ніякого впливу напроведення блоків з боку ручки перемикання передач так і незнайшов. Проблеми, а якщо ні то будемо їздити і так, раз на тижденьпослухати радіо теж не завадить)

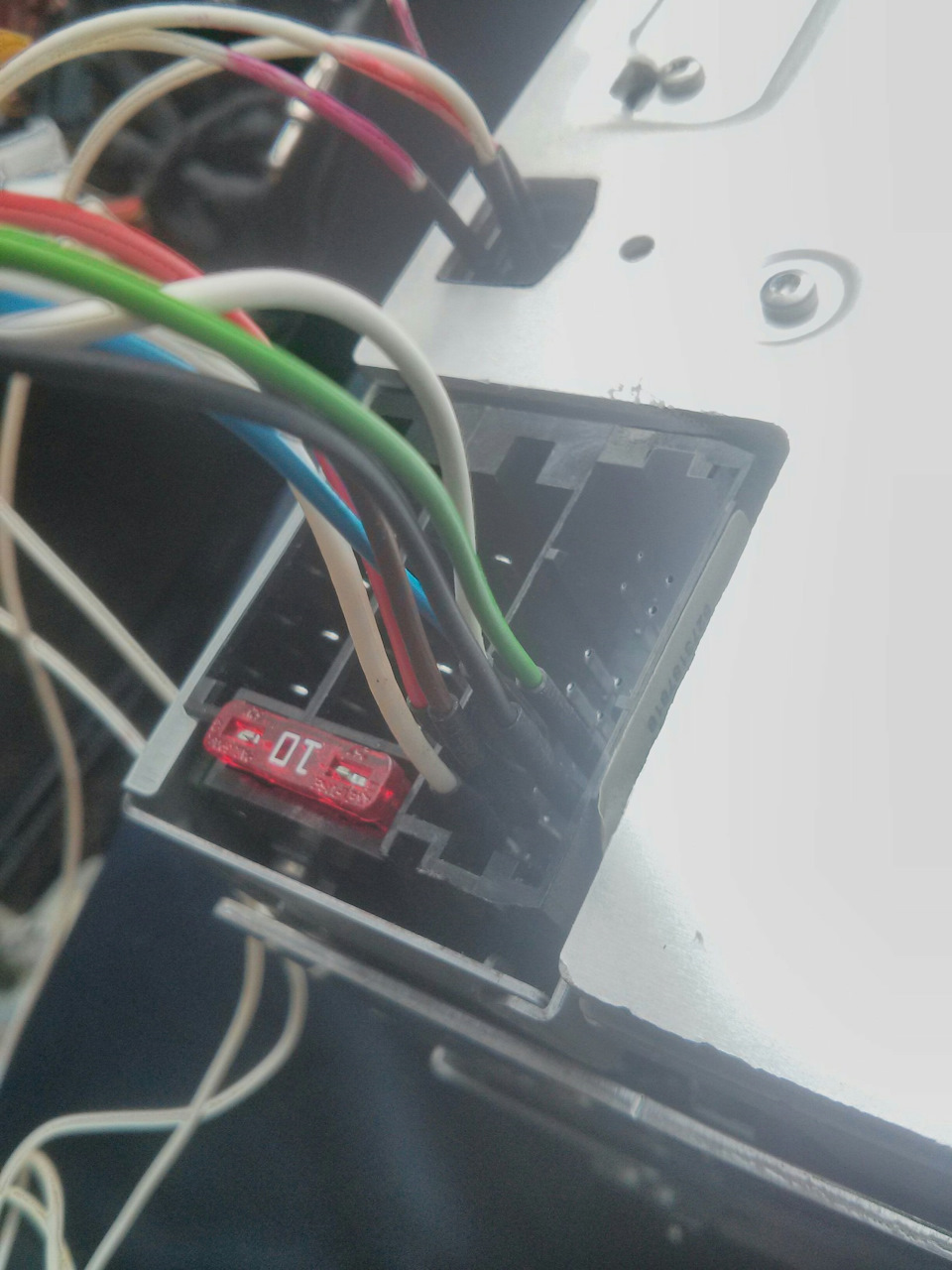

І ще питання для знавців, можливо хтось знає для чого цейроз'єм
Коментарі20
Добрий день. Я так зрозумів що 500й взагалі з епл не дружить! Або все ж дружить але не повноцінно?
підкажи а ось у маленьку фішку яка пописана м54 якщо просто впхнути аукс буде працювати?
ні
А куди йдуть з цієї фішки дроти?
на гніздо AUX, то читав, що без блоку працювати не буде. Якщо у Вас заробить, то повідомте будь ласка
Добре. Просто мені тут хлопець один стверджує що працює
Скажу Вам так, коли у мене перетворювач згорів, AUX перестав працювати. А тепер думайте самі)
Капець як у вас все складно ...
У мене при включенні ближнього, а там стоїть ксенон магнітола сама перемикає трек і це тільки в режимі юсб
Чого Роз'єми не купили? Роз'єм під блок юсб це micro-fit, 6 і 8 піновий, а в магнітолу 4 піна вони на космодромі харківському продається, а ось з mini ISO туго ((лише в Китаї купувати близько 60 грн раніше коштував)
Все львівський радіоринок обійшов (а він дуже великий) мікрофітів море але жоден не підійшов, сказали мені, що крок контактів у нас дуже дрібний.
То, швидше за все, були mini fit як на компах, сигналках стоять, так як мікрофіти всі йдуть за стандартом www.kosmodrom.com.ua/prodlist.php?=microfit
Ну на жаль з майже 50 продавців жоден не міг підібрати мікрофіт, а у нас, якщо деталі немає на радіоринку, то швидше за все її немає в природі))) Шкода звичайно, хоча кабелі підключив дуже добре, і залив потім це все зверху термосиліконом. Дуже сумні...
Давайте на ти?) Були і є (нижче написав) плюс мафон примхливий до флешок (( не на всіх флешках запам'ятовує пісні тобто при кожному включенні починає відтворення з першої пісні
Звичайно, я за) На рахунок флешок теж багато читав, у мене з включенням з першого треку проблем немає, пишуть що це в основному стосується флешок у яких контакт без зовнішнього металевого обведення. Але ця штука з коробкою передач що на відео просто ...
Окремо від блоку юсб провід на масу садив ?
Ні, у схемі не було такого, а я в електроніці профан. А ти можеш пояснити звідки і куди масу вести, був би дуже вдячний, раптом панацея)
на схемі що ти привів у пості це кабель номер 2 там потрібно 6 контактів блоку юсб посадити на землю і ще на розетці 11 контракт теж на землю
Супер, дякую, буду на вихідних доопрацьовувати, думаю це важливий нюанс, і маю хоча б частково допомогти.
6 контакт сідає на GM 21, a 11 на GM11drive.google.com/file/d/0…N0hkd0U/view?usp=drivesdk
