Купував я кілька зарядних, було написано на корпусі струм заряду500, 700, 1А, але за фактом вони виявилися все однаковими, імаксимум на що були здатні, так це просто підтримувати заряд. Якщоввімкнути навігатор батарея навіть сідає.

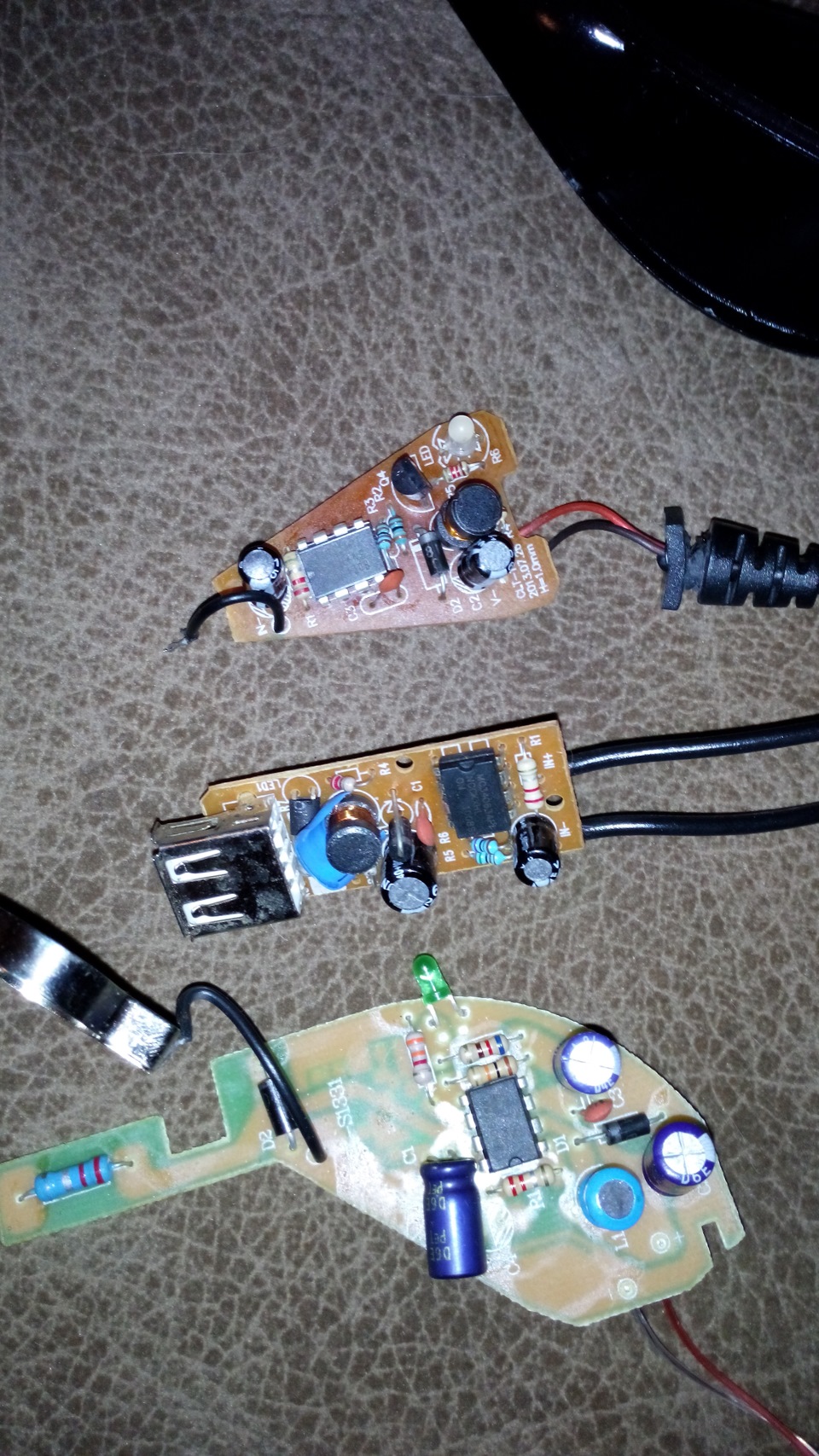

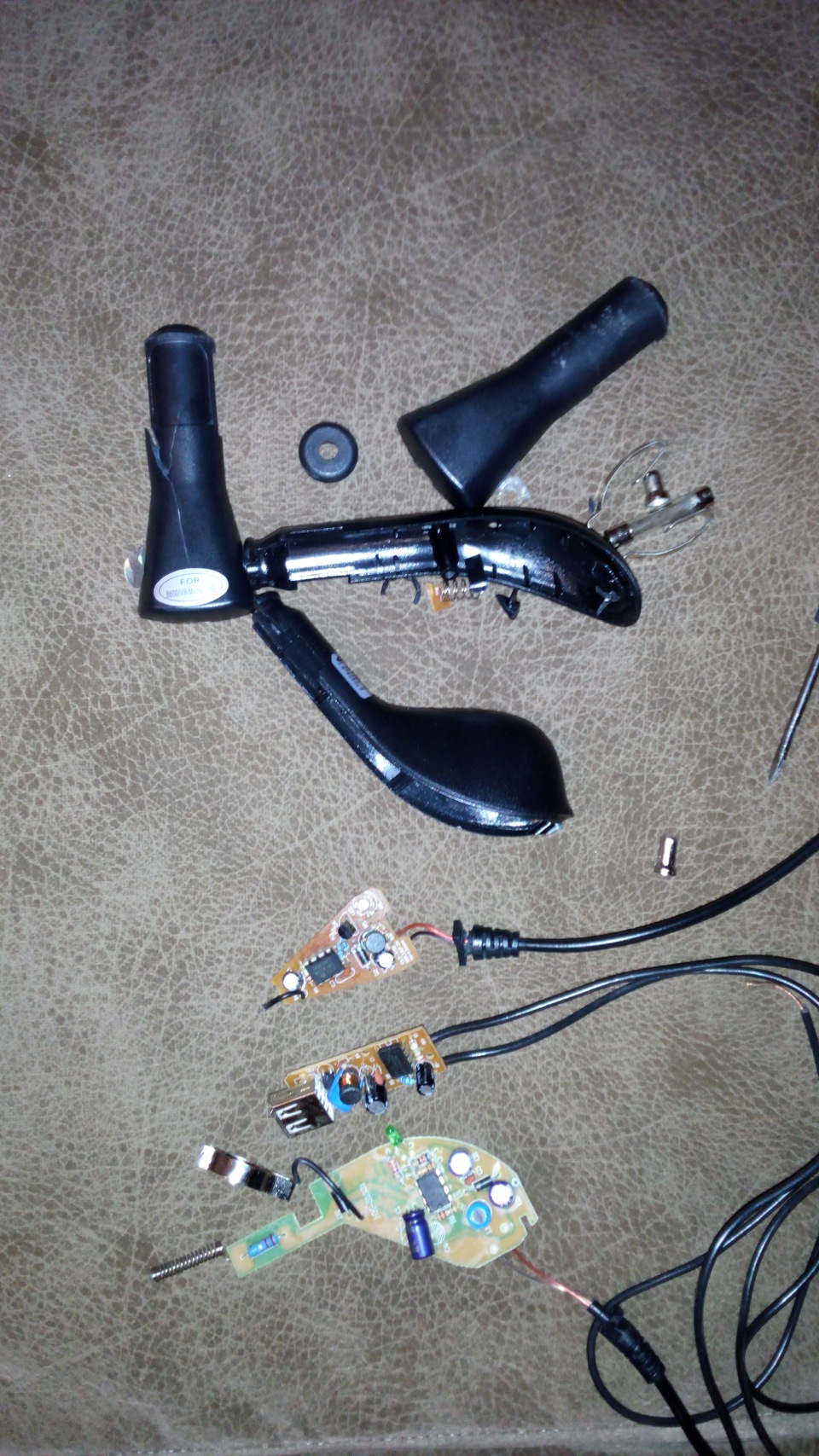

Розібрав, є на будь-який смак)))

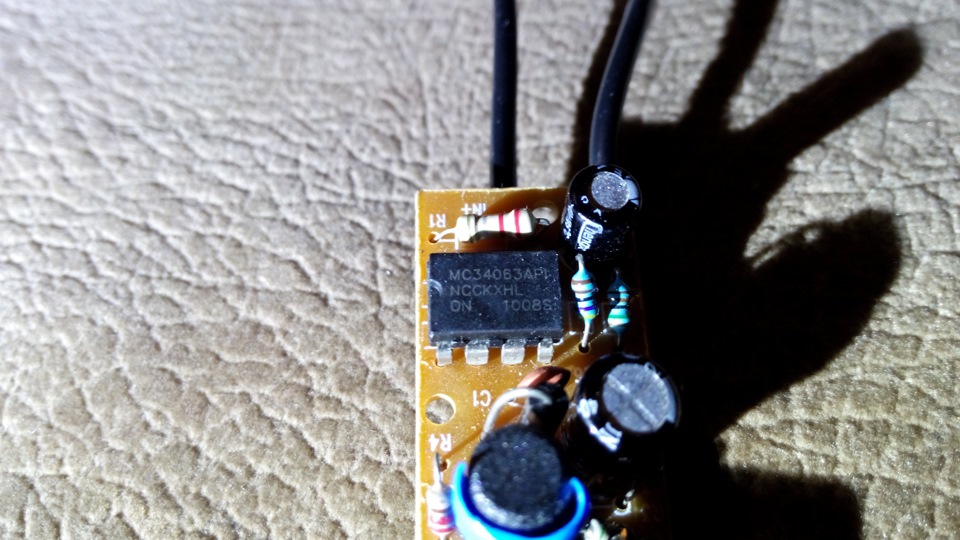

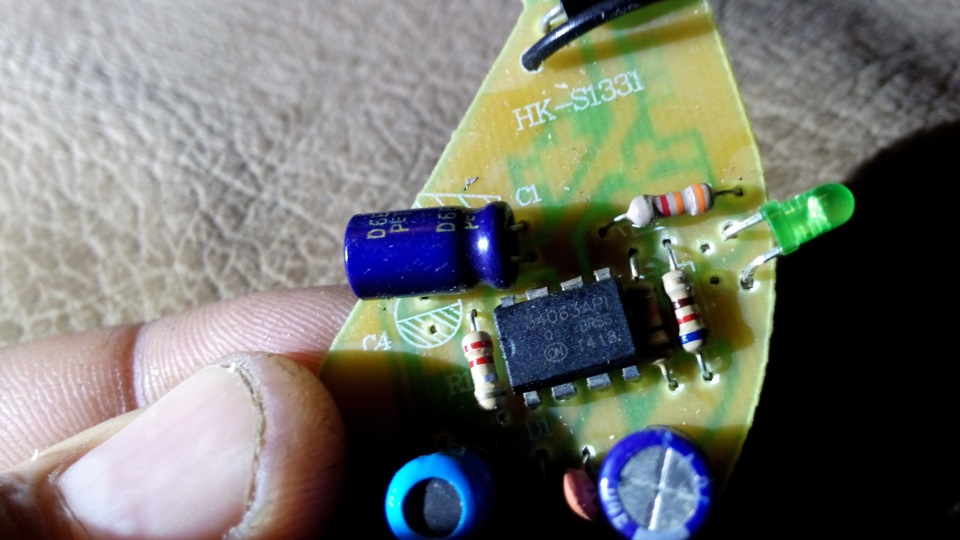

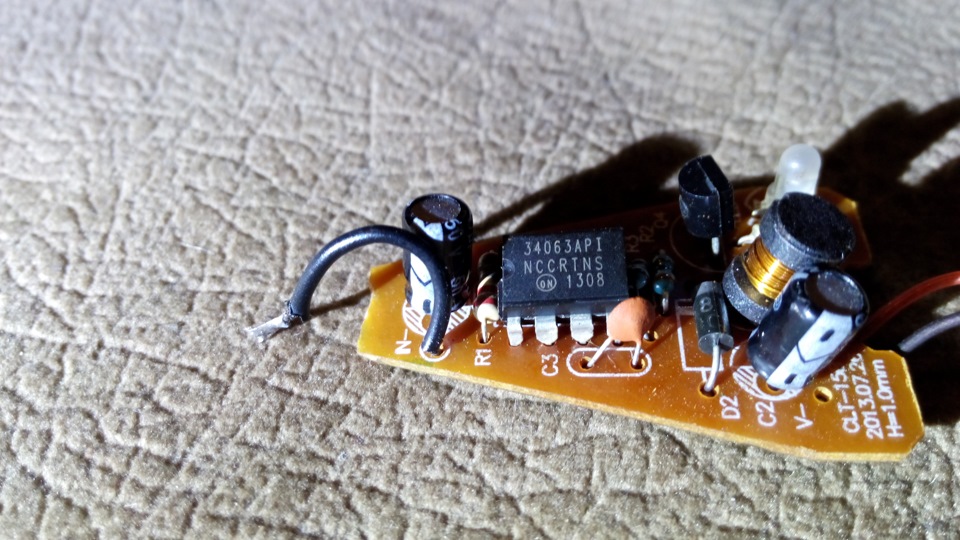

Плати різні, а мікросхема одна! >
Підкинув ідею foma144 Замовив плату в Китаї, я непоспішав.
Плата дуже маленька
Тильна сторона
>
USB роз'єм брав з душі старого ноута.
Подвійний роз'єм.
Зібрав, але телефон все одно "спалив" мене)))). >
Перша проба
Напруга на ЗУ було 4, 97В, підлаштував я його до 5, 03В — і вдалосяобдурити смарт))
Довго шукав місце установки, і було вирішено ставити в декоративнурамку
Виходив з:
1) не заважає при перемиканні передач
2) не загороджує доступ до магнітола
/>
3) естетично виглядає
4) є можливість сховати в бардачок телефон зі шнуром назярядці.
Використовував такий інструмент >
Цього інструменту вистачило
От ка вийшло
Наклеїв трафарет майбутнього отвору
Вирізав акуратно отвір під роз'єм
Міряємо< Так виглядає на рамці
У машині
З зворотного боку підсвічу білим світлодіодом, щоб не шукати йогопо темряві.






Коментарі20
2shemi.ru/raspinovka-usb-…-dlya-zaryadki-telefonov/
середні ноги на усб замкнути потрібно якщо заряджати андроїд смартфон.
Заряджає майже як оригінал від мережі.
за розпаювання юсб порту інфой поділишся?
Так, зможу, але пізніше. У відрядженні на тиждень. В інеті є інфа. +, - і два замкнути. Середні по-моєму.
Можу почекати тиждень, час терпить.
на мій так, середні замкнути.
Підскажи як швидко заряджається твій пристрій? чи гріється плата? Чи не погоріло за півроку нічого з вищеописаних девайсів
Поки все працює.
привіт підкажи а як регулював потім вольтаж. і чи можна зробити 5,5 вольт? так, ще на скільки ампер дана плата?
Для регулювання є гвинтик. Крутиш і міряєш вольтаж від 2-30 В. Вичавити може в районі 1,8-2 А
Спасибі
Гарну роботу проробив, молодець. Тільки я ось не впевнений з місцем установки, телефон повинен бути на увазі)
Можна покласти на полицю на торпедо.
Клас! Я з тобою згоден!
Дякую!
У мене взагалі від нокії зарядка а самсунг заряджає і штк теж навіть китайця заряджав їм. Використовував при джепеес норм заряджало
Норма, я теж собі також зробив тільки на 1 гніздо. Але буду дороботувати, хочу ще діод вставити щоб підсвічувалися гнізда)))
