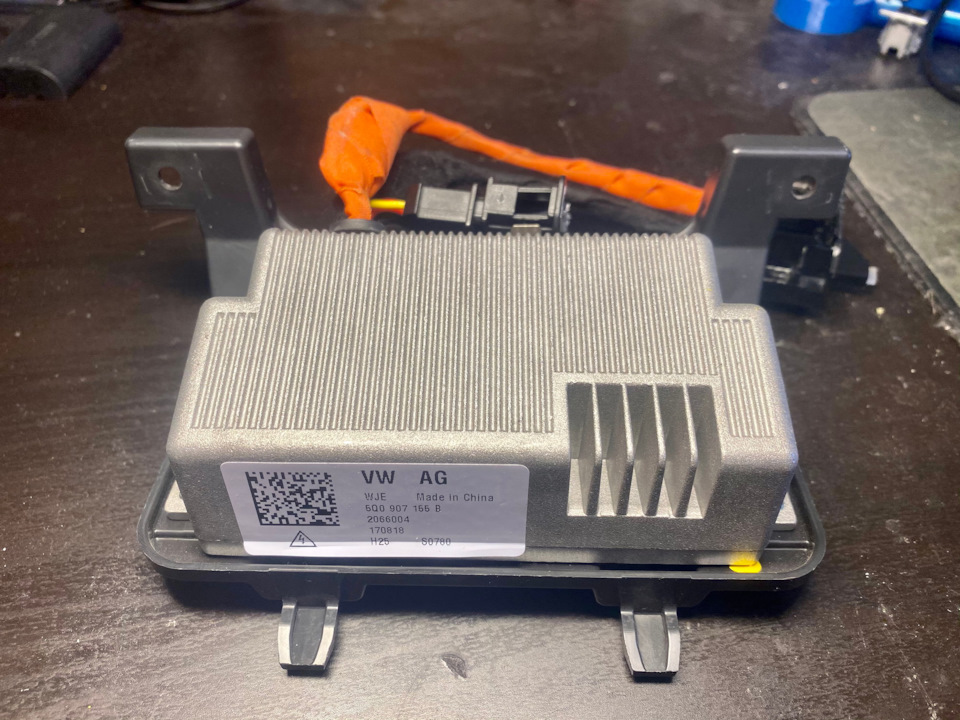

Упродовж минулого приїхав мені інвертор 5Q0907155B, замовлений щеперед новим роком на allergro.pl. Замовив найціліший по фото, ідістався мені від SuperB універсала. Але не врахував я один момент, що високовольтний провід буде короткий.У пошуках способунаростити дроти без спайки по середині вирішив розібрати подивитисящо і куди паятися і які перерізи дротів треба. Мм2
Бонусом з інвертором дісталися запчастини:
Рамка інвертора 3V0907815
Рамка розеток та USB 3V0919565A
Блок роз'ємів USB 5Q0035726L Запчастини на фото:907166
Дальші дії:
1. Надрукувати на 3д принтері нову рамку, не хочеться щоб у разічого 220 пішло на корпус машини:)
2. Наростити дроти інвертора
3. З'ясувати де в BCM залишилися вільні піни LIN шини
4. Протягувати проводку в BCM і блок запобіжників

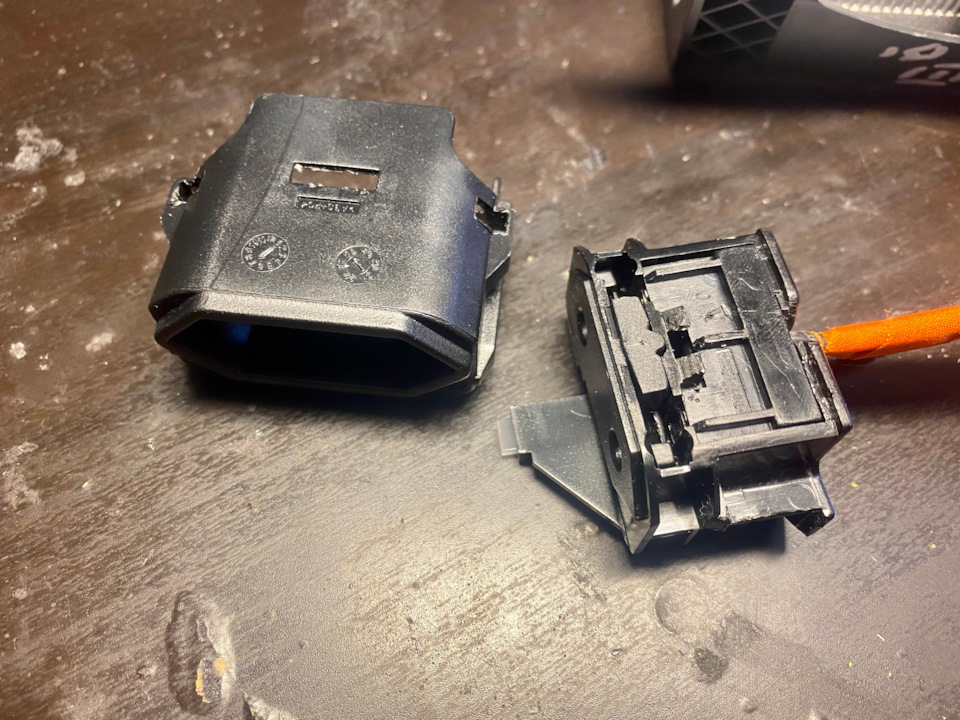

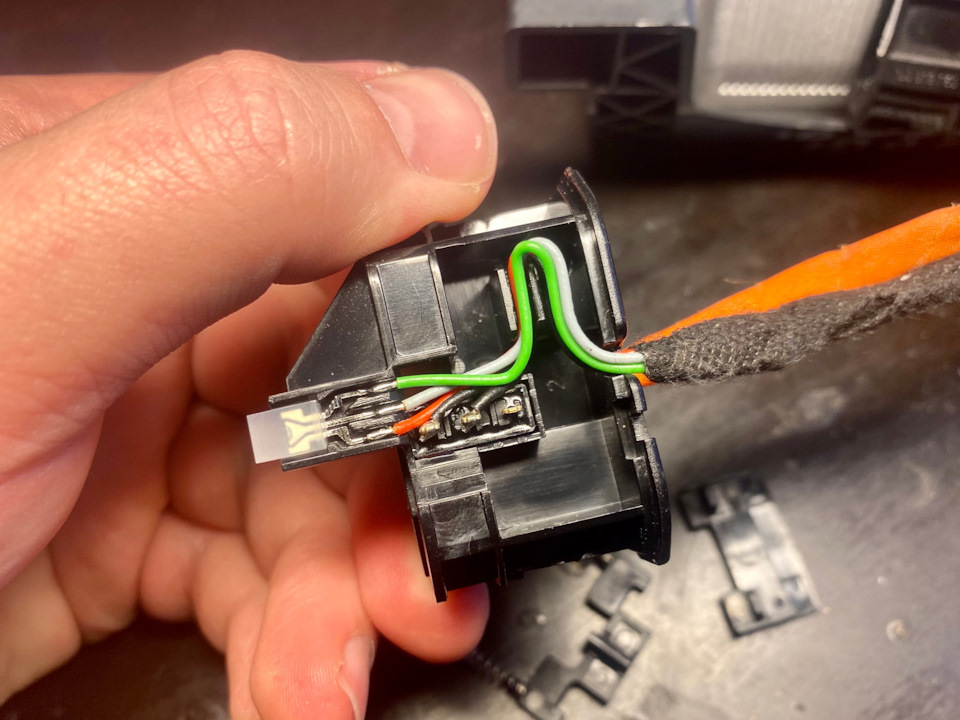

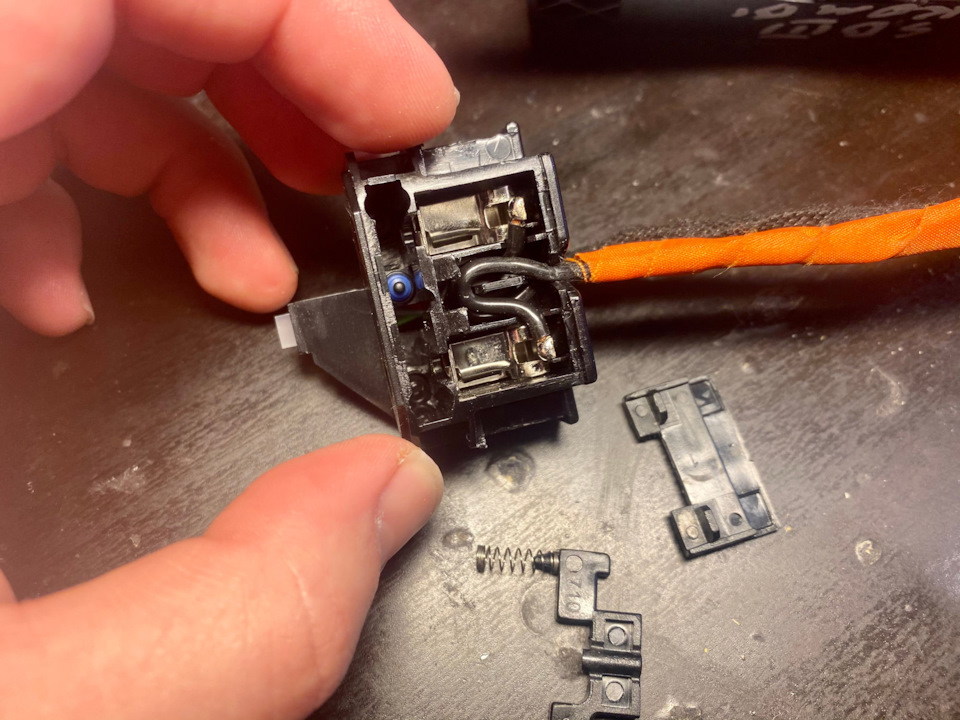

5. Кодувати-адаптувати:) Далі трохи фотографій. Спочатку розібраврозетку. Трохи незручно підчіпувати трьома викрутками:) У розетцівсе на пайці:Сторона 220в Сигнальна сторона< < p>
Розбираємо інвертор:

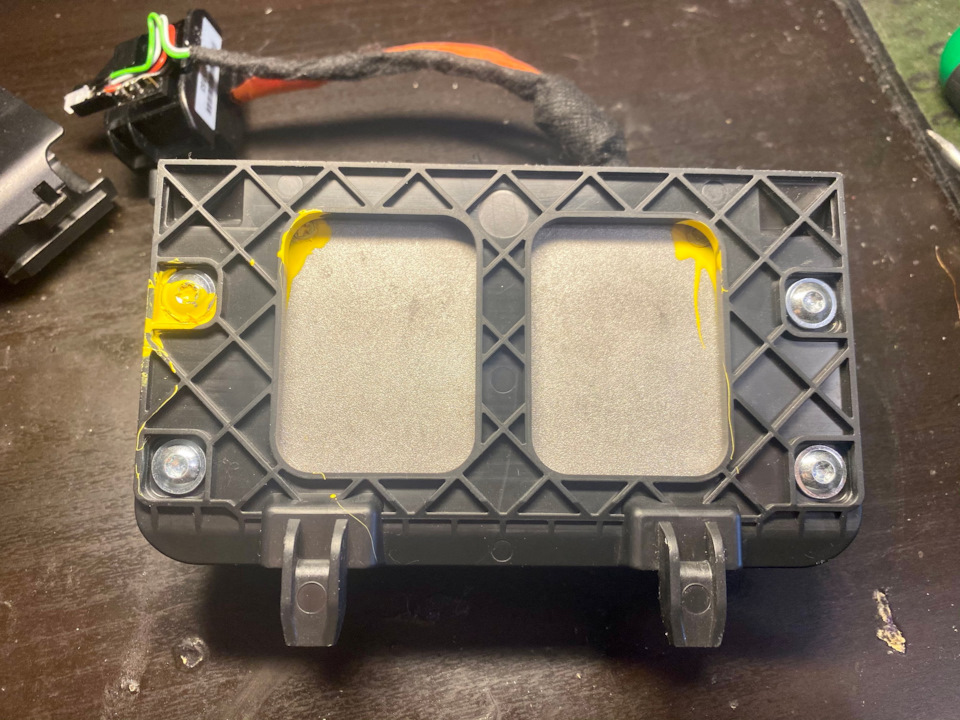

Відкручуємо 4 гвинти Torx T20 і знімаємо рамку
Маркувальна машина:
>
Відкручуємо 4 гвинти Torx T10 і знімаємо нижню кришку інвертора
Спостерігаємо термопрокладки та плату
Транзистори інвертора 12N50:І з іншого боку:Платауправління:
Піддіваємо наклейку і бачимо PIC16F1829
Друга платаЗапчасти на фото:IC201
Вигляд зверху:
Всі конденсатори посаджені на гермет:Запчасти на фото:182400
Коментарі12
А до чого тут лін шина? Інвертер начебто без неї включається
Старі інвертори так, їм +12 вистачало на третьому піні, новішим-треба lin
Спасибі. Замовив, сподіваюся без ліна приїде, ліньки імітувати
Без лин 3aa907155 наприклад
VW Jetta V (1K) 2005-2011 1K0907155C, VAGТакий взяв. їде.
Воно так
Дякую за номерок
Був уже інстал?
Так, ніяк не зберуся написати
Зберись ) жартую, просто чекаємо ;)
Коли инстал?
Сподіваюся днями, на вулиці як походало
