Коли перепаював підсвічування підсвічування приладів, усістрілки та покажчики виділив білим.

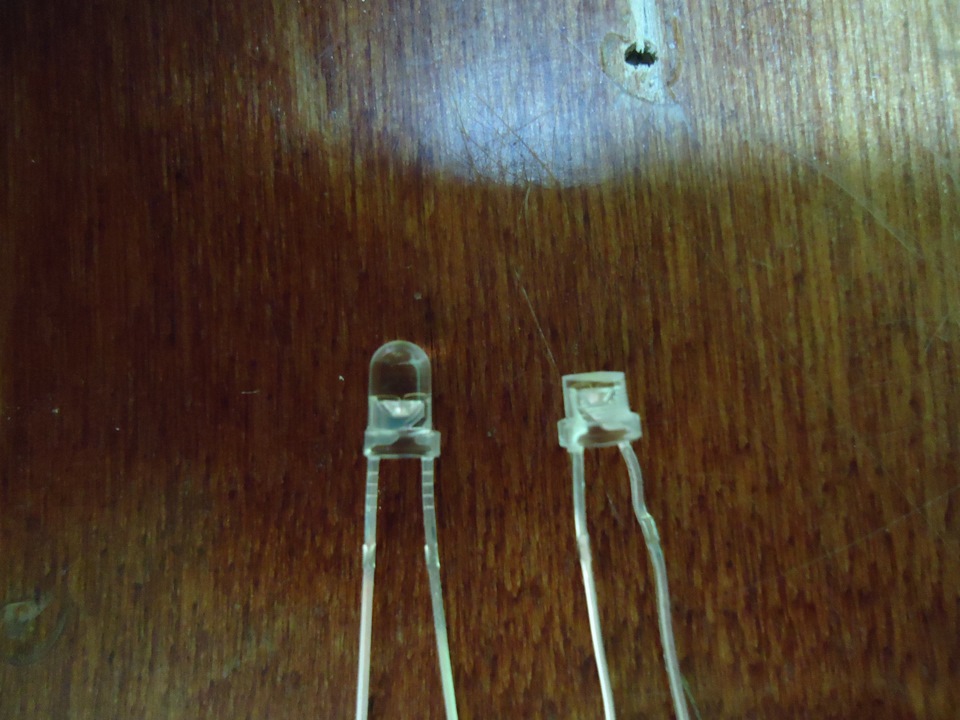

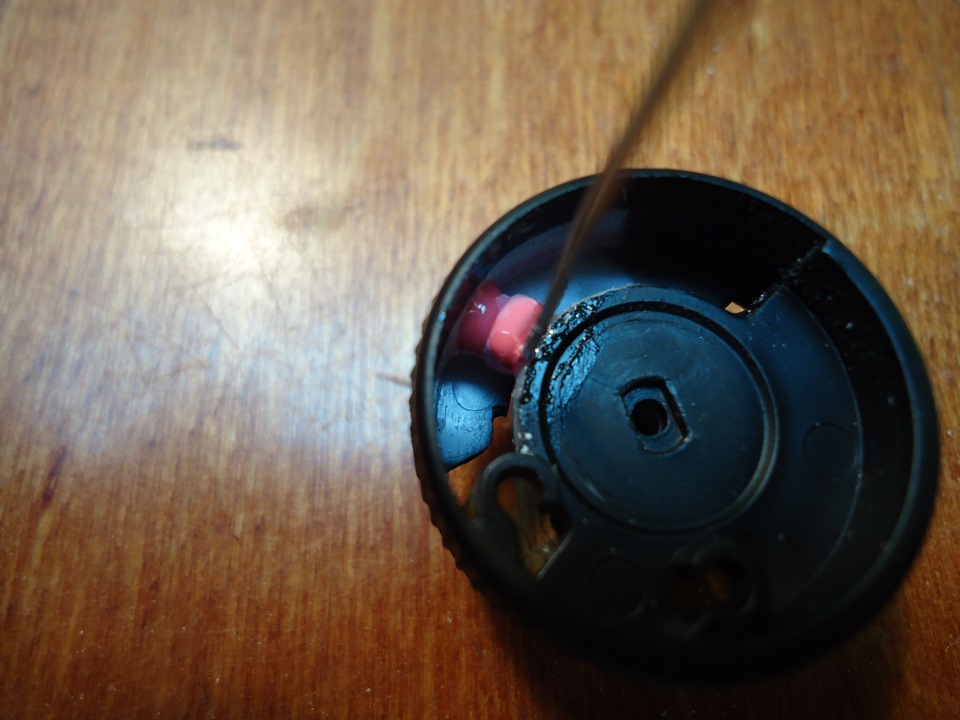

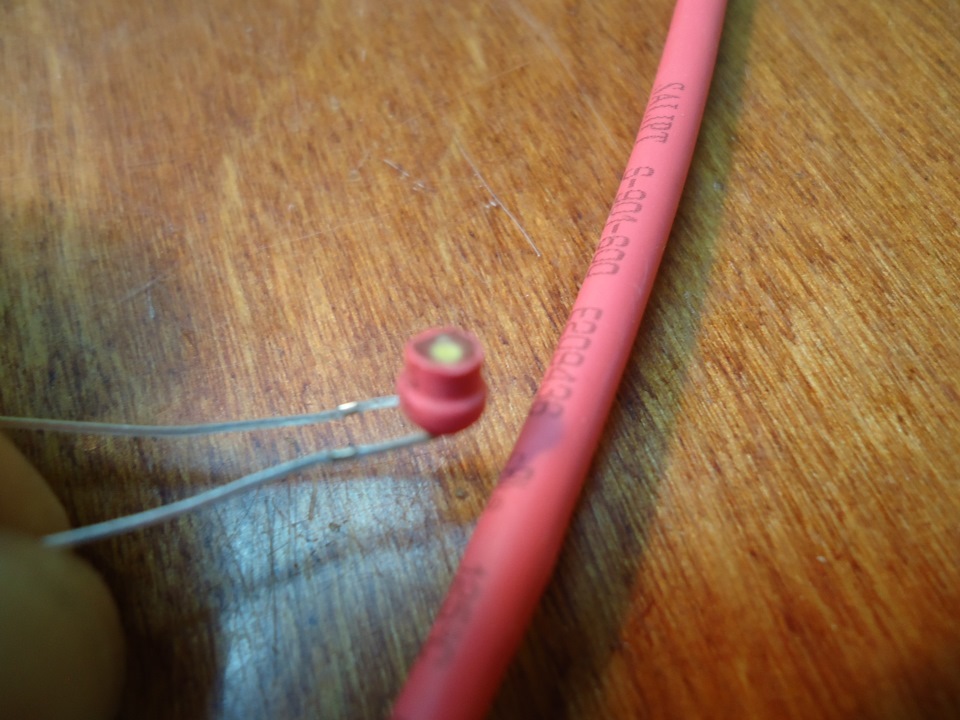

А на блоці коректора фар покажчик на коліщатку чому Але сьогоднінастав його час. Взяв діод білого світіння (3мм), спилив йому лінзутак, щоб він щільно встав усередині коліщатка. Підігнавши його зарозміром, одягнув зверху термоусадку червоного кольору (яксвітлофільтр), щоб із щілин не було паразитного засвіту. Прикріпивусередині колеса ціаноакрилатним клеєм (супер клеєм). Частинаполікарбонатного світловода, що підводить світло до покажчика наколіщатку, довелося спиляти (по товщині), щоб не було засвіту відчервоного підсвічування і щоб звільнити місце для світлодіодабілого світіння.
На платі припаяв тонкі та гнучкі проводки, до плюсового контактупідпаяв резистор номіналом 1 кОм, місця пайки ізолювавтермоусадкою.

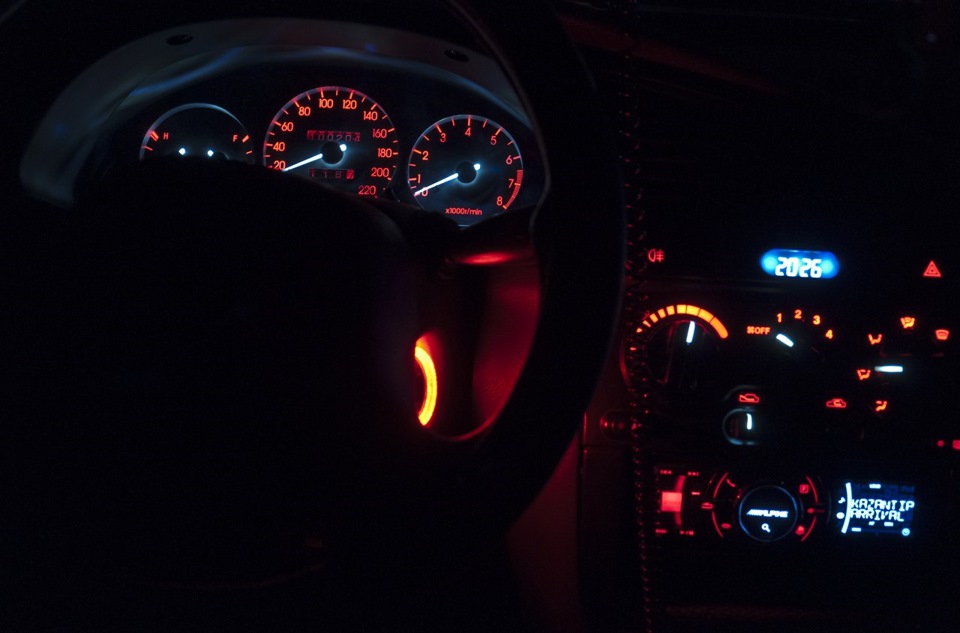

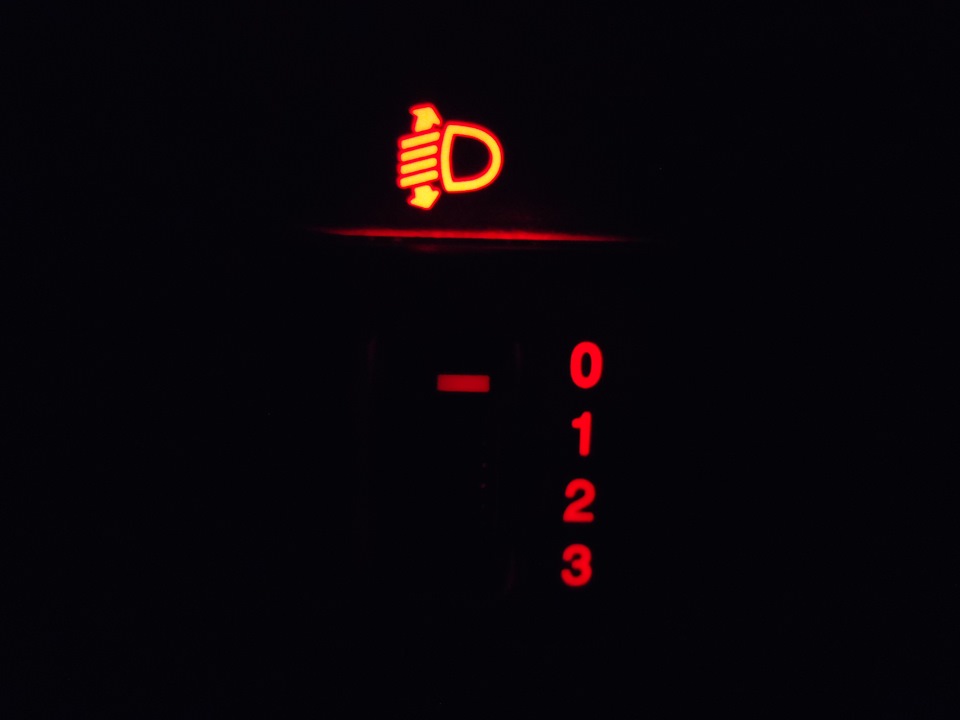

Ну і власне результат роботи, тепер все по фен-шую.
Коментарі13
Пане, при всій повазі. Перестаньте мучати світлодіоди резисторами! Вже давно є драйвери, причому копійчані. kosmodrom.com.ua/el.php?=NSI45025AT1G -D.pdf
Ооооооооо, я навіть і не знав про таку штуку! Дякую за інфу!
Прям НЛО
)
серега ти як завжди молодця! у тебе в руках паяльник паяє як треба я нещодавно тренерувався і не хрону не виходить млинець!
вийде, досвід — справа наживна!
Тонка робота! Але підігнав ідеально! Ніде засвітів білого немає! Круто одним словом )
дякую!
Молодцем! Ось не ліньки ж возитися - заздрю твоїй старанності!
спасибі! Возитися не ліньки, а навіть у кайф!
Прикольно!
дякую
круто вийшло. підкажи якщо можеш. у мене є звичайний світлодіод на 3В, який опір мені потрібно припаяти що б я міг його до підсвічування підключити, яке 12В?
