Пересвіт приладової панелі KIA Cerato

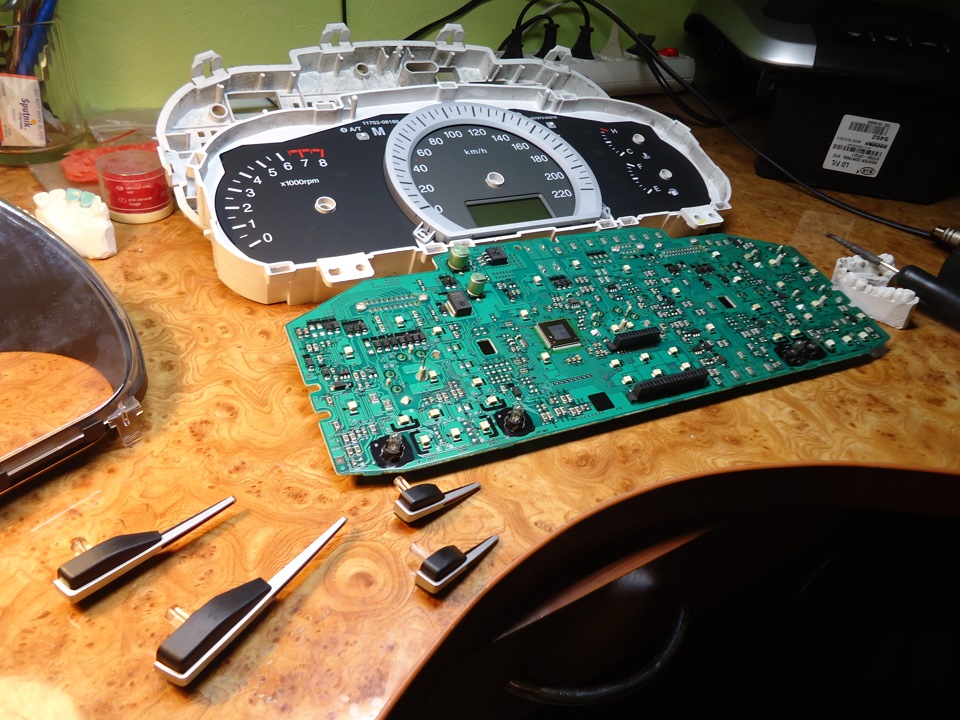

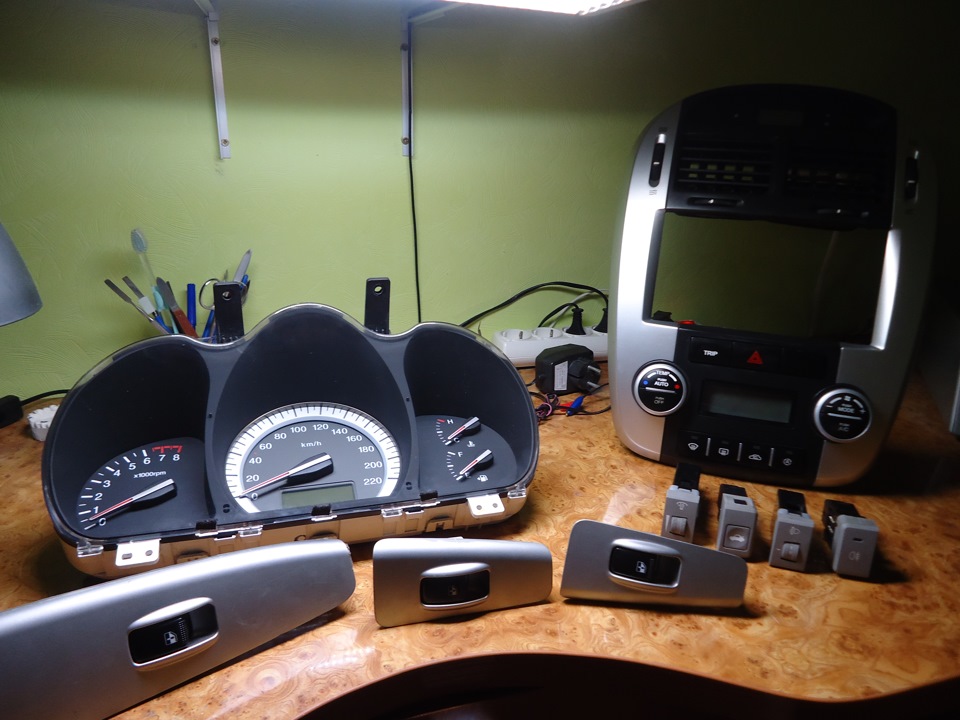

Потрапили до мене на пересвіт всі прилади з KIA Cerato. Хозяїнмашини подивившись на пересвіт моїх приладів захотів зробити таксамо _ червоні шкали і білі покажчики. (підсвічування "а-ляSerik81"). За один присіст всього не подужати, тому в цьому постірозповім про пересвіт приладової панелі. Складного в розбираннінічого немає, все кріпиться на засувках і розбираєтьсяінтуїтивно./p>
Хочу нагадати про зняття стрілок - перед тим як їх зняти необхідновідзначити їх крайні положення (діапазон роботи стрілки), щоб прикінцевому складання прилади видавали об'єктивні показання. Цезагальне правило для розбирання всіх приладових панелей (більшості). Не варто колупати (піддягати) стрілки вилками, ножиками і т.Д., тому як накочити ймовірності більше. Я рекомендуюзнімати стрілки так:необхідно перевести стрілку в одне із крайніхположень (до упору), після чого з невеликим зусиллям провертати їїдалі, злегка піднімаючи вгору. Так вийде набагато акуратніше їїзняти. p>

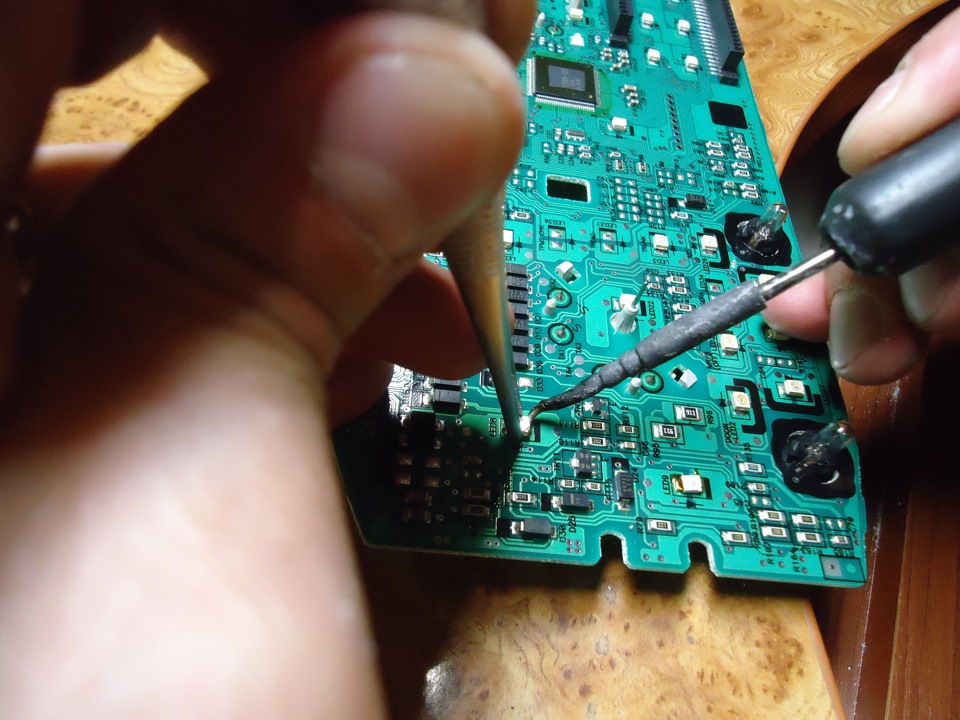

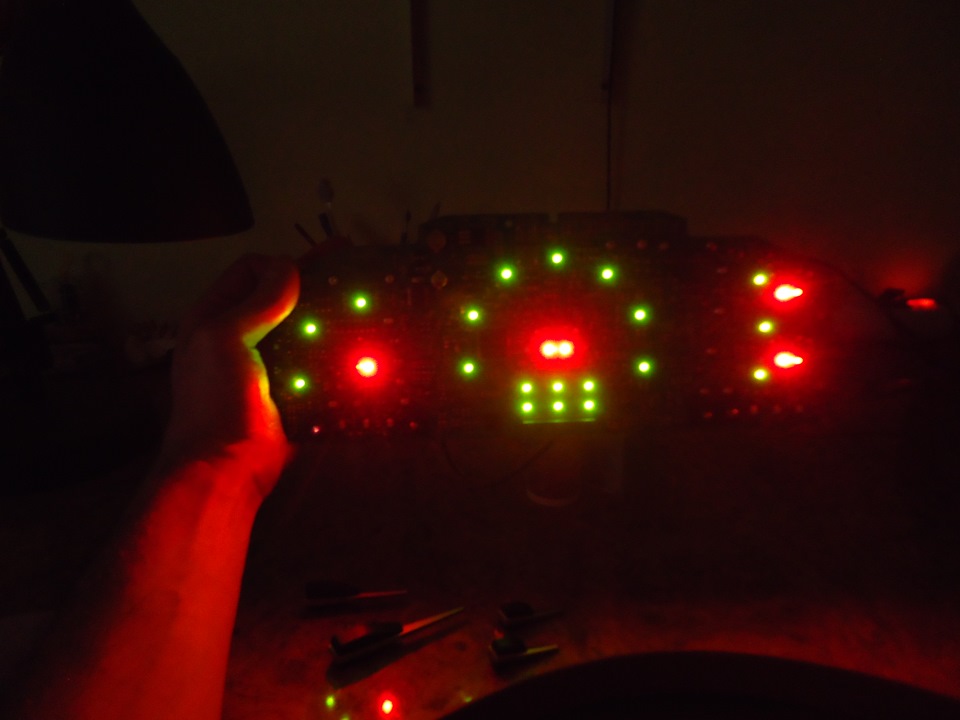

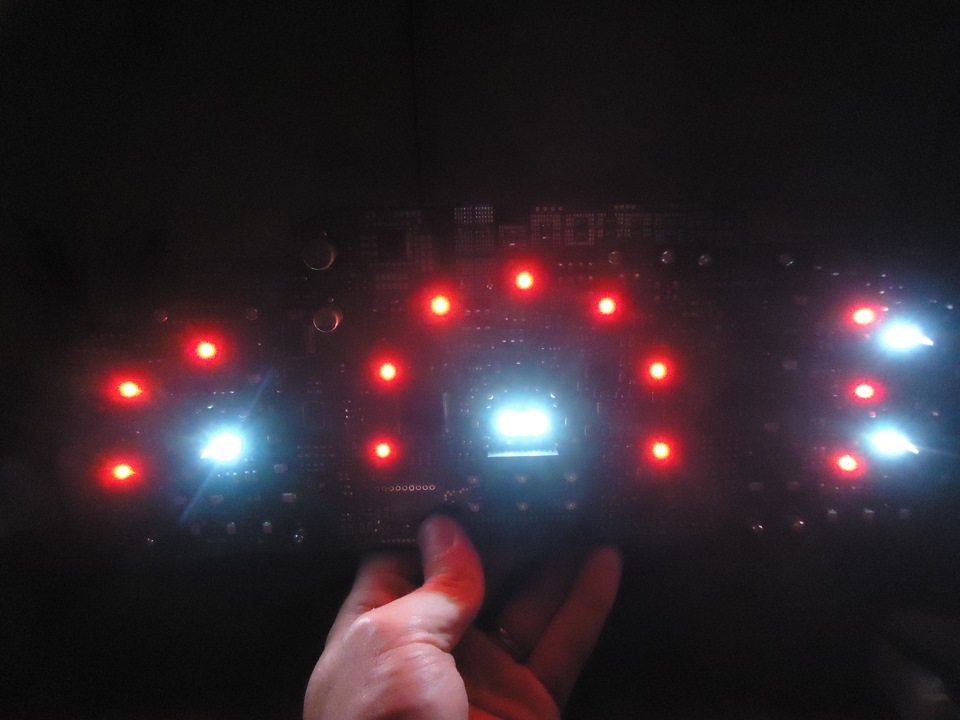

За допомогою тонкого паяльничка прибрав заводські діоди і впаявінші (згідно з тоном підсвічування).Діоди використовував зSMD-стрічки 3528. > Описывать особливо нема чого — бери і паяй! приплавки з внутрішньої сторони стрілки і все поділяється наскладові. Після беремо внутрішню прозору вставочку і знімаємо знижнього боку гострим інструментом (у моєму випадку це бувскальпель) шар червоної фарби .

Проробляємо цю процедуру з усіма стрілками.

Складові частини стрілок збираємо у зворотному порядку іфіксуємо такими ж точковими приплавками.
Особливу увагу хочу звернути на екранчик БК. Підсвітив його білимидіодами і зробив інверсію. Екрана.

Відтираємо з поверхні екрану та з однієї зі сторін плівки клейкийшар. Користувався ватними паличками та спиртом (агресивнимирозчинниками не рекомендую).

Потім перевертаємо поляризаційну плівку іншою стороною і укладаємозверху екранчика.Таким чином ми отримуємо негативне відображенняпоказань БК.То після інверсії маємо темний екран і цифри білогокольору (колір цифрам можна задати будь-який, залежно від кольорудіодів, що підсвічують екран). .Навіть у вимкненому стані екранчиквиглядає темним. Ще один елемент OLED екрану піддався переробці, асаме світлофільтр, який знаходиться між екранчиком і діодамипідсвічування. Яке необхідно видалити, щоб не було колірногоспотворення підсвічування. Деякі видаляють за допомогоюрозчинників, але у мене нічого не вийшло, тому я його стер дрібноюнаждачкою. УВАГА! бік потрібно берегти від подряпин, інакше можнапошкодити біле матове покриття, яке дає хорошу дисперсію (розсіювання) світла.

Приладову панель збирав у зворотному порядку. Ну і ось власне таквиглядає підсвічування після переробки (поки без екранчика БК, зним фото будуть пізніше).

<

У реалі підсвічування виглядає набагато соковитіше, але самірозумієте — фотик, є фотик!
